【CPS中国安全网】总体设计

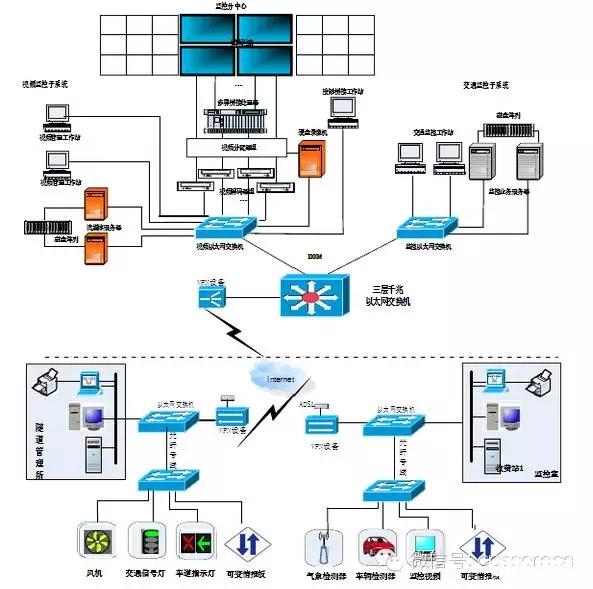

1.1 网络拓扑图
图1：网络监控系统网络硬件结构图

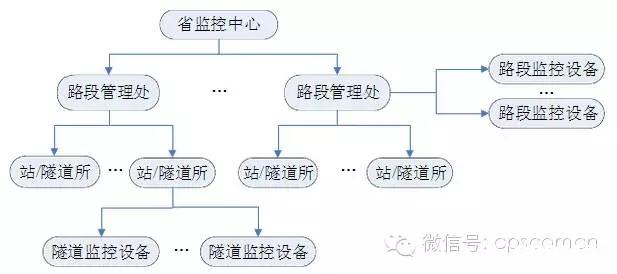

1.2 系统结构图
本系统总体规划符合省级监控中心-路段管理处-站/隧道站体系结构的三级管理模式。
图1：系统结构图
系统采用路段管理处—>车站/隧道站的管理模式。路段管理处负责辖区内所有高速公路（含隧道）的监测管理工作。具备隧道管理系统的全部功能，完成外场设备采集的数据分析、异常情况处理、图像监控、下达控制指令，合理诱导车流。以及系统的日常运维，同时汇总、统计、打印全线的交通数据等信息。车站/隧道研究所负责隧道交通监测、通风、照明、消防、消防、环境监测等隧道监测管理职能。

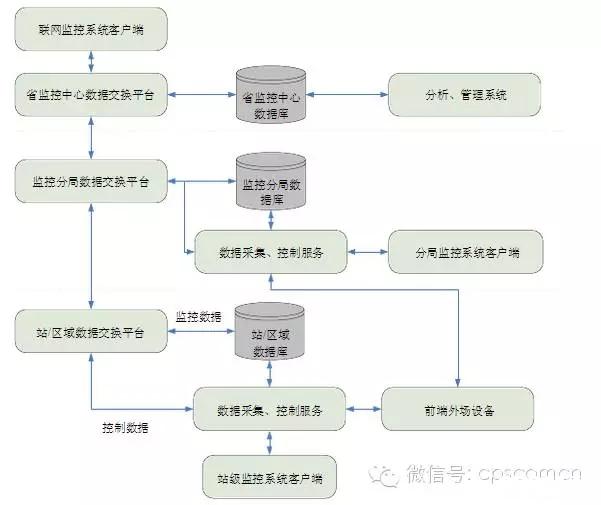

1.3数据链路图
图2：网络监控系统数据链路结构图
系统采用统一协议数据交换平台，实现各级监测系统的监测信息交换和数据共享同步。各级数据交换平台之间：上下级与层级数据交换平台采用松散连接方式无线监控系统，连接定义在模块链接表中定义。只要定义了两个数据交换平台之间的连接，两个数据交换平台就可以交换数据。省中心数据交换平台与各监测分支机构数据交换平台相连；监测分局数据交换平台与区域内所有站点的数据交换平台相连。数据交换采用最短线路原理，通过数据交换平台实现相应目的模块。

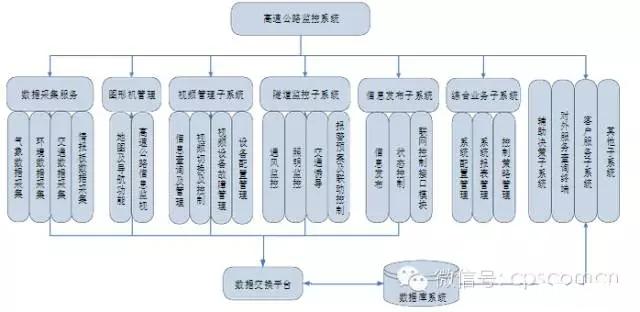

1.4个功能结构图
本系统的主要功能是采集高速公路外场设备的交通数据和实时路面数据，并将采集的数据作为友好的模拟地图图像展示；并通过实时数据分析处理，对其车辆进行交通引导。同时系统提供后台管理功能，可以对系统现场设备、系统基本信息和系统用户进行配置和管理。
网络监控系统功能结构图
系统功能
2.1 数据收集服务
2.1.1功能概述

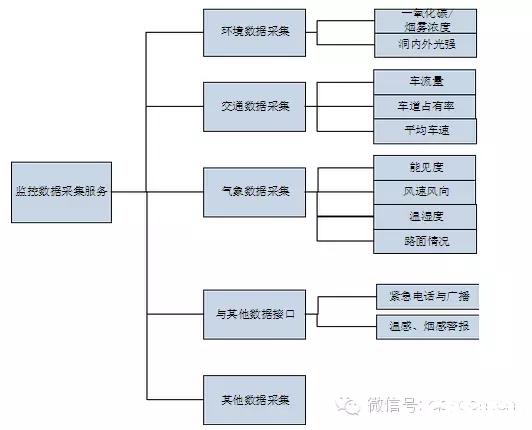

数据采集服务负责采集路网干线现场监测设备（包括交通、环境、天气等）和隧道控制设备的数据参数和设备的工作状态。
采集服务由多个设备采集服务模块组成无线监控系统，每个模块独立运行，互不干扰。每个采集服务主要包括三个通用模块：通信模块、设备协议通信模块、日志记录模块。通信模块：负责与客户端程序的数据交互。接受用户操作指令并通过设备。
协议通讯模块向外部现场设备发出协议命令；同时，现场设备响应后，将处理后的数据通过模块返回给客户端程序进行显示。
设备协议通信模块：负责用户操作指令和设备协议指令的相互转换，处理外部设备的收发指令订阅事件。
日志记录模块：负责记录收发的设备协议命令和系统异常信息，并以文本的形式保存到本地硬盘。
VD 类别：车辆检测器 (VD)、视频车辆检测器 (VVD)、微波车辆检测器 (MTD)
CMS分类：大型信息板（CMS）、限速标志（CSLS）、双原色信息板（XP）、琥珀色信息板（XXP）、小型智能板（SCMS）
COVi 类：一氧化碳可见度检测器 (COVI)
LiLo 类：光强检测器 (LILO)
Wd 类：天气探测器 (WD)
WSD类：风速和方向检测仪（WSD）
设备状态类：上述设备的状态
2.2视频管理子系统
2.2.1 功能概览
视频监控子系统可实现编码器、硬盘录像、流媒体一体化，可相互冗余备份。如果某个方法失败，可以及时补救另一种浏览方法。监控系统可以实现局域网和无线3G网络视频数据上传方式的融合，并且可以相互冗余备份。当局域网方式失效时，无线3G网络方式可以及时补救。
无线视频监控是一种利用 3G 无线网络传输视频的方式。所谓无线，可以从两个方面来解释：前端摄像头采用无线监控采集终端（车载监控终端）；后台网络的监控数据分布与监控系统现有的视频源完全兼容；监控终端支持PDA（手持终端）。 ) 和普通网络计算机终端。不受传统有线监控系统线缆的限制，不受地域限制。无需建设周期长，建设投资高，不影响现有监控系统的正常运行。
2.3 无线视频监控
2.3.1 个系统
无线视频监控系统一般由三部分组成：
无线视频监控系统前端：车载电脑
车载电脑可以连接不同数量的CDMA模块，可以是1到4个不同的级别，不同数量的模块采集的图像质量是不一样的。模块越多，图像质量越高，当然视频压缩的主机也越高。用它将非固定场的图像传回监控管理中心。
无线视频监控系统管理后台：分发服务器
在现场接收无线视频监控采集终端发送的图像，同时将现有的监控图像数字化，并在网络上显示。分发给不同的监控客户端。
无线视频监控监控终端：PDA
配备视频功能软件的PDA终端设备。
2.3.2个监控终端功能
监控终端的功能主要有：1、图像监控功能2、监控通道切换功能3、监控场切换功能4、用户认证管理功能5、无区域浏览监控图片
计划模式
数字监控系统
它可以被称为无线视频监控系统解决方案的一部分，将现有的监控系统数字化和网络化。丰富监控系统的监控终端，提供高安全性的监控。
在现有监控中心添加分发服务器，将视频源从矩阵的输出端口连接到服务器。这时候只要服务器有固定的IP地址，就可以实现现有的监控。图片的网络分发。
移动无线视频监控系统
使用移动式视频采集终端监控不同的临时监控需求点。由于移动式视频采集终端的监控点不固定，因此必须使用无线公网作为监控数据的传输网络，如CDMA、3G网络等。正是因为它的监控点不固定，才被称为移动无线视频监控系统。
完整的无线视频监控系统
系统可兼容现有监控系统，配备车载监控采集终端、监控中心管理系统、PDA监控终端等设备。
