【来源：高工LED旗下《LED好产品》4月刊（总第53期）】如果说2013年是球泡灯爆发之年，那么2014年是LED灯具迎来更强大的转折之年生长期。据高新LED产业研究院数据分析：2014年LED灯具规模将达到216亿元；销售额3.56亿，同比增长54%。巨大的市场促使许多LED灯企业开始自动化生产以达到规模化效果。

目前市面上的AC/DC电源方案电路复杂，使用电感/变压器，零元件多，体积大。另外，常规的线性恒流方案多为4阶及以下，效率在80%左右，功率只能小于9W；在电源电压的零交叉点附近，灯芯根本不会点亮，因此有 100% 的 100Hz 深度。频闪；系统导通角随整流输出电压的变化而变化，导致其输出功率发生变化，无法克服电网波动引起的电压闪变；由于驱动芯片结构的限制，灯芯的利用率低，无法实现全电压工作范围。

针对以上目前市场无法解决的问题：量大、自动化生产难、频闪、电压闪、电压窄、效率低、针对低PFC等，闪迪研发了驱动芯片，可实现8W至50W无频闪、全电压、智能调光功能、高PFC、高效率、高性价比的所有光电引擎解决方案。

一、电源方案原理

1.1 模块化可堆叠驱动方案

采用闪迪专利的“PN匹配”高阶线性分段驱动技术，可将系统效率提升至95%以上，从而实现25W功率的单片机驱动。采用核心自动填谷专利技术，当整流输出电压过零时，填谷电容放电，从而消除100Hz频闪。

采用动态配置技术，根据整流后的输出电压动态改变灯串的拓扑结构。当整流输出电压低时，LED灯并联点亮；当整流输出电压高时，LED灯亮。串联照明；从而提高灯芯的利用率，实现全电压运行。芯片集成恒功率功能，在市电电压波动时输出功率基本不变，克服电网波动引起的电压闪络。

其他系列芯片的“高层分割”、“动态配置”、“自动填谷”、“内置调光和外接智能调光接口”等功能模块可独立工作，可灵活堆叠，用户可以根据应用选择各个功能模块与外围电路相匹配，从而实现最具性价比的驱动方案。

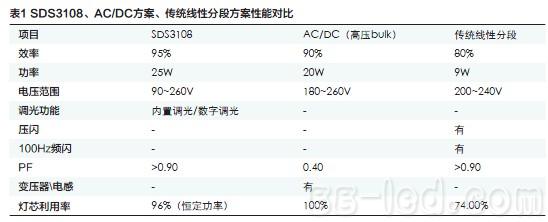

AC/DC方案与传统线性分段方案的性能对比结果如表1所示，可以看出性能远超传统线性分段，与AC/DC的性能指标相当。并且顺应智能照明趋势，内置集成智能调光功能，外接MCU调光接口，方便智能调光的各种应用。

1.2 应用原理

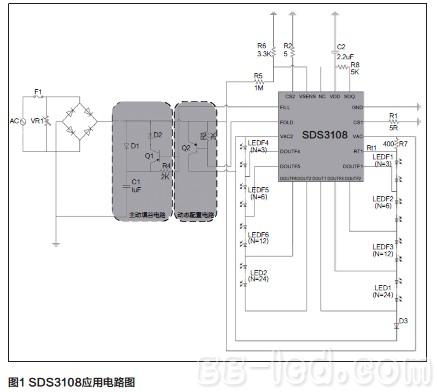

图1是应用电路图。 LED（F1~F2~F3~F4~F5~F6）为细调灯串，LED（1~2）为粗调灯串，通过“PN匹配”技术，23可实现电平调节功能，当整流输出过零时，自动填谷电路对LED灯串放电，消除100Hz频闪。当整流输出电压偏低时，动态配置电路开启，LED（F4 ～F5～F6），LED2和LED（F1~F2~F3），LED1并联；当整流输出电压高时，动态配置电路关断，LED (F4~F5~F6），LED2和LED(F1～F2～F3），LED1串联，可以提高灯芯的利用率。

单芯片功率可达25W，在线性恒流方案中功率最高。通过调整片外电阻，可以调整驱动功率，实现25W以内的驱动。高阶线性分段波形如图2所示。

内部集成了多种保护功能。其驱动电流具有负温度系数。当灯管温度超过一定值时，驱动电流会降低，以防止灯管温度过高。当整流后的输出电压达到260V以上时，芯片内部集成的保护功能会降低驱动电流，防止灯具系统因过压而损坏。

采用线性恒流结构调光电源，具有线性恒流方案的简洁性，实现与AC/DC媲美的性能参数，将开启LED驱动应用中线性恒流的新纪元。

1.3 智能调光功能

a) 内置集成调光功能

开关调光功能集成在芯片内部。开启调光功能后，可通过普通墙壁开关的快速开闭实现三级调光（100%调光）。 ～50%～25%）、两级调光（100%～0.5%）或无级调光功能。有了这些调光方式，LED灯具不需要增加任何电力成本，也不需要增加可控硅控制的开关，也不需要改变原有固定照明灯具的电源接线。只有通过开关的连续开闭控制，才能实现各种简单实用的调光应用。三级调光为默认模式，IC出厂。这三种模式中的任何一种也可以根据客户需求进行固化。

b) 外接MCU智能调光功能模式

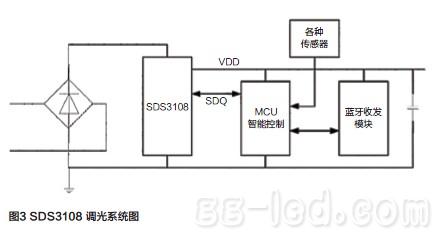

还集成了数字调光功能，主控芯片通过单线SDQ协议写入指令，可实现灯具亮度的实时动态变化。以最低的系统成本和最大的灵活性，可以实现各种复杂的智能调光，包括自动自适应调光、WIFI、蓝牙、自动感应调光、无线控制调光、RGB色光控制等。 up电阻，芯片工作在数字调光模式，主控芯片通过SDQ协议可以动态调节灯具的亮度。如果SDQ口改成下拉(will)，芯片工作在开关​​调光功能调光电源，可以通过普通的墙壁开关调节灯的亮度。

相比传统开关电源调光方案，基于自身高阶线性分段恒流架构的优势，提出了一种全新的数字调光方式，也很好的适应了LED灯具的趋势向智能化、数字化方向发展。
