LED红外人体感应灯拆解我见多了，但能在原有基础上做出符合自己需求的改造才是“王国”。本文介绍一位技术专家将家里的LED红外人体感应灯拆开，然后改装，拖了一个3W的飞利浦LED到外面。可以说是“一石三鸟”，更加符合生活的需要，这才是物有所值。

本文引用地址：

一、反汇编

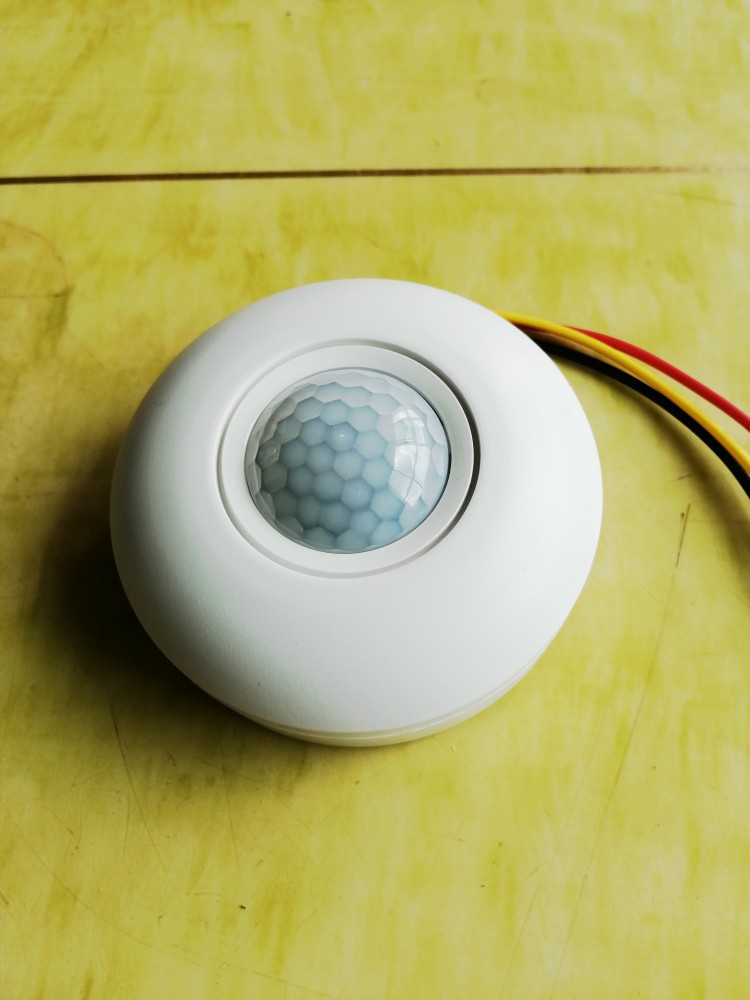

正面图：上面有透明盖，被打碎扔掉了~

620)this.width=620;" src="" alt="充分利用它！拆机+改造+测试升级LED红外感应灯">

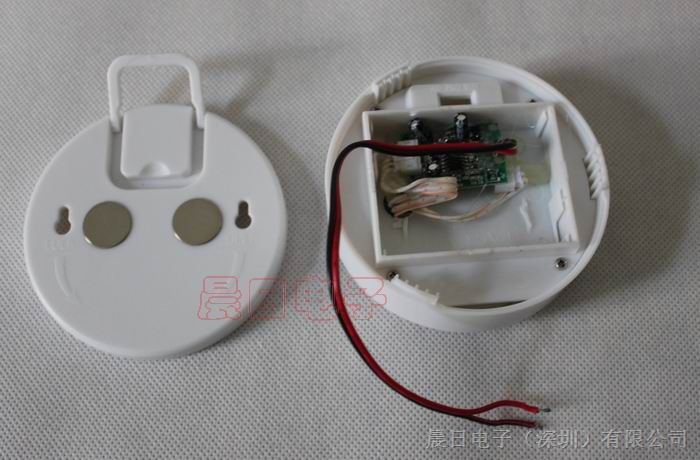

打开顶盖：正面有6个高亮度LED，一个低压指示灯，一个升压电感，三个铝电解电容。

620)this.width=620;" src="" alt="充分利用它！拆机+改造+测试升级LED红外感应灯">

电路板背面的精美照片：

620)this.width=620;" src="" alt="充分利用它！拆机+改造+测试升级LED红外感应灯">

SOT-32封装为S8050（J3Y），负责驱动6颗高亮度LED，0805封装3R3电阻串联限流。最大的SOP-16封装是红外热释电处理芯片，是该电路板的核心部分。

620)this.width=620;" src="" alt="充分利用它！ LED红外感应灯拆机+改造+测试升级>SOT-89封装。是DC/DC升压IC，分为3.0V,3.3V,5. 0V款。此款为3.3V，即串联两颗镍氢电池电压升压至3.3V。

620)this.width=620;" src="" alt="充分利用它！拆机+改造+测试升级LED红外感应灯">

二、装修

使用的组件：

620)this.width=620;" src="" alt="充分利用它！拆机+改造+测试升级LED红外感应灯">

，直接使用带基板的LED恒流板。我忘了是在中州还是在黄先生家里。去掉三个中的一个，留下两个以减少热量产生。

620)this.width=620;" src="" alt="充分利用它！拆机+改造+测试升级LED红外感应灯">

3W LED 是 Home 兑换的飞利浦 LED。

620)this.width=620;" src="" alt="充分利用它！拆机+改造+测试升级LED红外感应灯">

原计划是用(1.5A)驱动大功率LED，但基极电流太小led感应灯，CE压降太大，导致LED恒流电流小，昏暗的灯光。手册查到的输出驱动电流只能提供10mA。所以计划一失败。马上想到用锂电池保护板上的MOS管来驱动LED，反正用过的锂电池保护板有很多。移除到 N 通道增强型 8205A（20V，6A）。

620)this.width=620;" src="" alt="充分利用它！拆装+改造+测试升级LED红外感应灯">实物使用图：

620)this.width=620;" src="" alt="充分利用它！拆机+改造+测试升级LED红外感应灯">

620)this.width=620;" src="" alt="充分利用它！拆机+改造+测试升级LED红外感应灯">

灯光因人而异，有些人可能会觉得刺眼led感应灯，你可以自己安装一个柔和的灯罩，效果会更好！
