今天我们分享温控器的结构和工作原理。估计读完这篇文章需要3分钟。

温控器是家用电器中常用的保护装置。该设备经常用于项目中。可以说，这款设备的成本不高，结构也很简单，但在产品中却起到了非常重要的作用。

与其他需要完成功能的电器不同，温控器最大的应用是作为保护装置。只有机器异常时，温控器才会工作，机器正常工作时，温控器不会动作。有效的。

本文以常闭自恢复温控器为例。

双金属片是恒温器的灵魂部件。双金属片由热膨胀系数不同的两片金属制成。金属片的张力会逐渐增加。当拉力大于另一片金属片的弹力时，会瞬间变形，从而使金属片的触点与端子触点分离，电路断开。当温度逐渐降低时，一块金属的收缩力逐渐增大。当这个力大于另一块金属的力时，它也会变形，瞬间使金属片与端子接触，使电路导通。

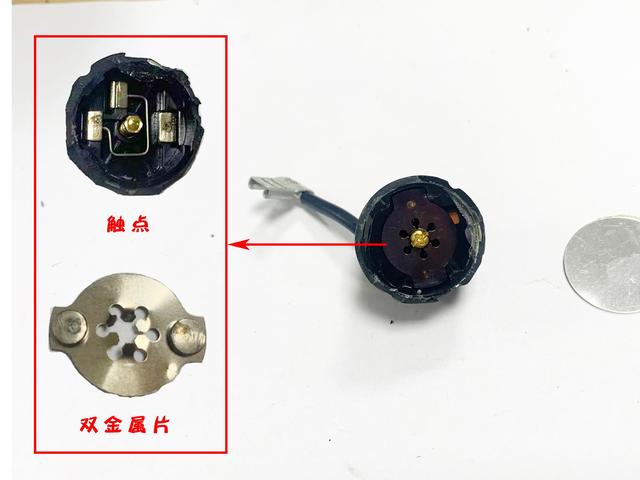

温控器的内部结构

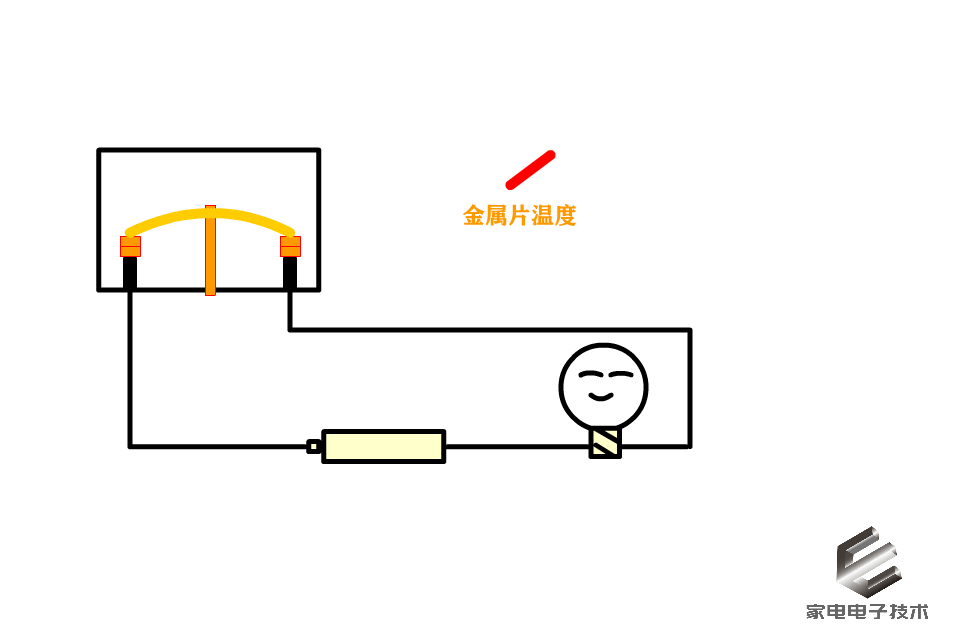

下面的动画是动图，可以直观的看到温控器在动作时的状态。

恒温器动画演示

实物演示如下图，可以清晰的看到双金属片被加热断开电路，回温后导通电路的动作过程。

恒温器动作的物理演示

常闭温控器动作演示

上面我们介绍了常闭自恢复温控器。通常，在家用电器中，自复式温控器会与手动复式温控器一起使用。比如洗衣机和烤箱上的加热管，因为加热管周围温度很高，使用常规的温度传感器会增加很多成本，同时也会增加电脑板的硬件成本和复杂度。软件设计。因此，可复位恒温器与手动恒温器配对分控器，成为成本和功能优化的选择。

一旦自复式温控器发生故障，手动温控器可作为双重保护装置。在大多数产品设计中，手动复位温控器只会在可复位温控器发生故障时才起作用。需要手动复位，可以提醒用户检查设备运行是否有异常。

我们今天讲解的是常用的恒温器结构，可以根据上面的结构进行扩展。双金属片由于膨胀系数不同而由热能转化为机械能。如果换成对温度敏感的液体，温度变化产生的压力，热敏电阻等变化源可以从不同的恒温器中推导出来。

同样，为了演示更直观分控器，我们使用 LED 灯作为受控负载。事实上，家用电器可以保护加热管、电机、压缩机等负载。
