超声波液位计在石灰石浆液测量中的应用
等级为等级

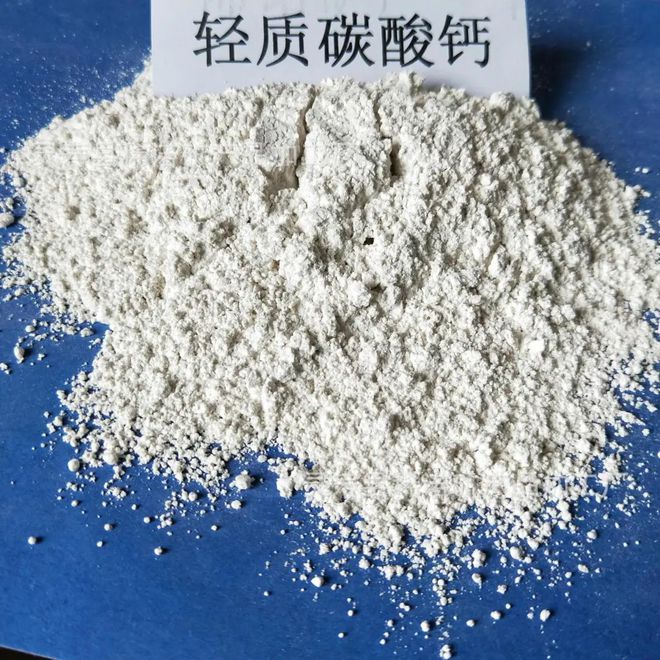

石灰石粉
超声波液位计作为一种非接触式液位测量仪表，具有结构简单、安装调试方便、维护工作量小等优点。可在控制室和现场实时观察液位。位测量具有广泛的应用。它主要通过探头（又称换能器）发射超声波脉冲，当脉冲接触介质界面时，被反射回来并被探头接收。根据脉冲从发射到接收到的时间和声音在介质中传播的速度，可以得到探头到介质的距离，从而确定液体的位置。但在实际应用中，由于安装位置和安装方式的不同，超声波液位计可能无法正常工作。本文就超声波液位计在石灰石浆液测量中的应用进行了介绍。

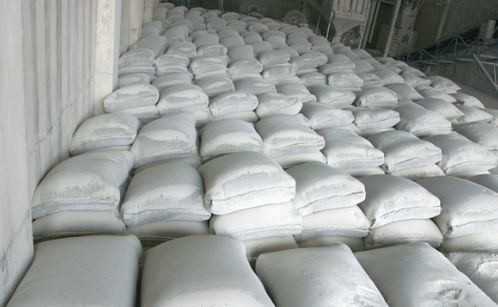

场地条件
◆
一、应用概述
今年5月，北方某大型国有化工企业采购了一批Uson-11超声波液位计，用于测量和监测污水水位和石灰石浆液。用户反馈，在使用过程中，测量污水水位的超声波液位计各项指标正常，测量准确可靠。另外两款用于测量石灰石浆液的超声波液位计则不然，无法进行准确测量，测量过程中数据波动较大，测量数据与实际液位高度不符。
继微自动化收到用户反馈后，立即安排技术工程师亲临现场了解情况并提供技术支持。在应用现场，吉威工程师看到的情况与客户描述的一模一样，但凭借丰富的经验，工程师发现现场测量不准确的问题并不是产品质量问题造成的。那么发生这种情况的原因是什么？
◆
二、问题分析
经吉威工程师调查分析，发现超声波液位计在测量石灰石浆液时出现测量不准的主要原因有3个：
1、现场有搅拌装置
在一些搅拌或比较动态的液位测量环境（如流体）中，由于液位的动态波动和不确定的变化，干扰了超声波液位计的能量回收，从而影响了超声波液位计。测量精度。
2、超声波液位计的安装位置靠近罐壁
超声波液位计探头的发射角度为8到12°。当安装位置靠近罐壁时，由于发射角的影响，能量回收容易受到干扰，从而影响测量的准确性。
3、超声波液位计未配备防护罩
超声波液位计液位测量的计算公式为S=C×T/2，它反映了距离值S、声速C和传输时间T之间的关系。根据这个公式，用超声波液位计测量液位，需要知道超声波在空气中的传播速度。可以说，超声波传播速度数值的准确性会极大地影响超声波液位计的测量精度。公式如下：
c=(331.45＋0.61t/℃)m/s
超声波液位计的温度传感器作为探头的一部分被保护材料密封在探头中。从公式可以看出，温度是影响声速的主要因素。如果将超声波液位计安装在通畅的室外环境中，日晒会使超声波液位计的外壳和探头继续升温，但环境温度不会像探头一样继续升温，最后是传感器在探头会继续升温。测量温度与环境温度相差较大，影响测量精度。
在北方，夏天炎热干燥，冬天极度寒冷。放置在室外的超声波液位计容易受到温度剧烈变化的影响，进而引起声速的变化，进而造成测量误差。针对这种情况，可以为超声波液位计安装防护挡板盒，以减少温度快速变化的影响。同时在超声波液位计上安装温度传感器，实时测量温度，利用温度与声速的关系，可以换算声速值。

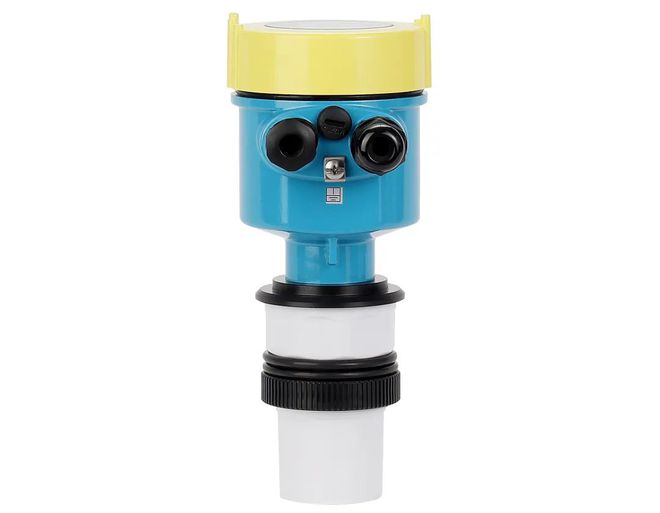

超声波液位计
◆
三、对策
针对以上问题及原因超声波液位仪，为解决石灰石浆液中超声波液位计测量不准确的问题，有以下具体解决方案：
1、超声波液位计应安装在距罐壁60cm处
由于用户选择量程为10米的超声波液位计，而超声波液位计探头的发射角度为10°，综合考虑，超声波液位计的安装位置应距超声波液位计60cm罐壁。
2、安装防护罩

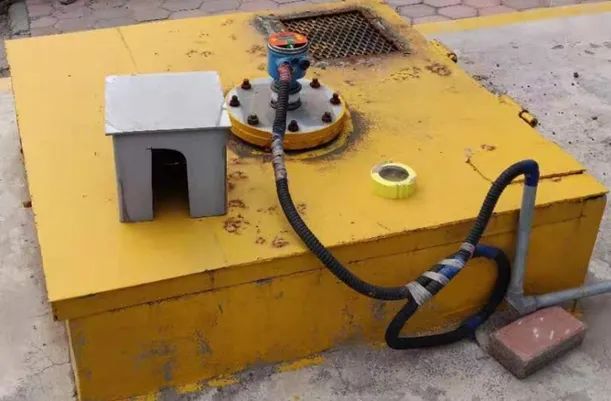

由于位于室外，难免日晒雨淋。此时仪器加装了保护罩，防止超声波液位计受日晒雨淋引起的温度变化对声速的影响，使测量更加准确。
3、安装静管
通过安装波导，使超声波液位计发出的超声波脉冲远离搅拌半径超声波液位仪，对准液位波动较小，使超声波液位计的能量回收减少液位波动的干扰。准确测量的最小值。

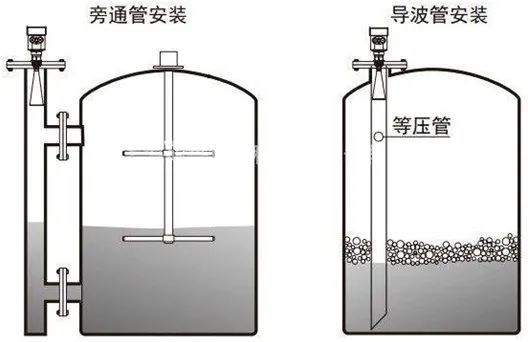

在实际安装过程中，有两种安装方式，一种是在罐外安装导流管，另一种是在罐内安装导流管。导流管直径一般需要100mm以上。
通过上述有针对性的措施，用户应用中存在的问题得到了满意的解决。重新安装后的超声波液位计从未遇到过以前的问题。
◆

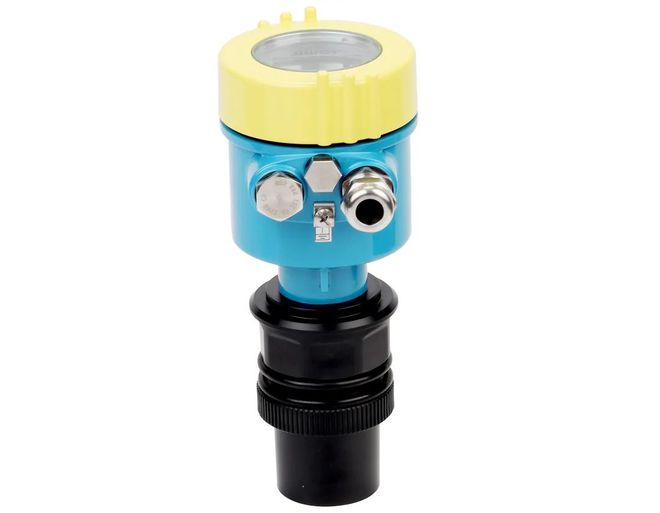

四、超声波液位计的特点
由于诸多创新和改进，与传统的超声波液位计相比，吉威超声波液位计有自己的特点和优势：
1、软件和硬件升级。针对工业领域波动较大的情况，吉威自动化在硬件和软件上提高了仪器的鲁棒性（鲁棒性大致相当于稳定性）。软件方面，延迟平均算法的加入，可以使仪器更好地适应复杂多变的工况；硬件方面，采用高效严谨的信号滤波电路，滤除液位测量时超声波信号接触液位产生的二次波。和混乱。
2、具有温度补偿功能，可用于温差大的环境，适应性强，测量精度高。
3、密封性好。超声波液位计整体防护等级高达IP66/IP67。
4、具有RS-485通讯接口，采用特殊回声处理方式，有效避免假回声现象。
深圳市集威研发生产的超声波液位计具有测量精度高、稳定可靠等特点，广泛应用于不同工业环境、智慧城市、污水处理等领域。其优良的品质和优良的服务深受用户好评。 .
