概述：随着经济的快速发展和人民生活水平的不断提高，用电量成倍增长，但电气火灾也急剧增加，也给国民经济和人民生命财产造成了巨大损失。据统计，大部分电气火灾是由电气线路的接触电弧短路直接或间接引起的。其中，配电线路老化、电缆绝缘层损坏、电线裸露等造成的漏电是接触电弧短路的主要原因。因此，及时有效地监测配电线路漏电引起的电气火灾隐患，是防止电气火灾频发的必要措施。
1 项目概述
南宁档案馆位于南宁市东盟商务区南部桂花路旁，东北与东盟商务区综合使馆区，西北与桂花路，西南与南宁规划展示馆，南宁东南部的运动休闲公园。项目规划面积17650.61㎡，相当于26.48亩。广西南宁档案馆分为东西部，共有38个电气火灾监测点。
根据本项目特点，在楼层配电箱进线端安装电气火灾探测器，东、西楼各消防控制中心各安装一台电气火灾监控主机。电气火灾监测系统可实时监测重要电路的剩余电流值，并将监测数据实时传输至后台主机。当剩余电流值超过限值时，后台可以声光报警，同时后台可以与火灾报警系统实现火灾联动。
2 系统组成
广西南宁档案馆项目由电气火灾监测后台、电气火灾探测器和漏电流互感器组成。

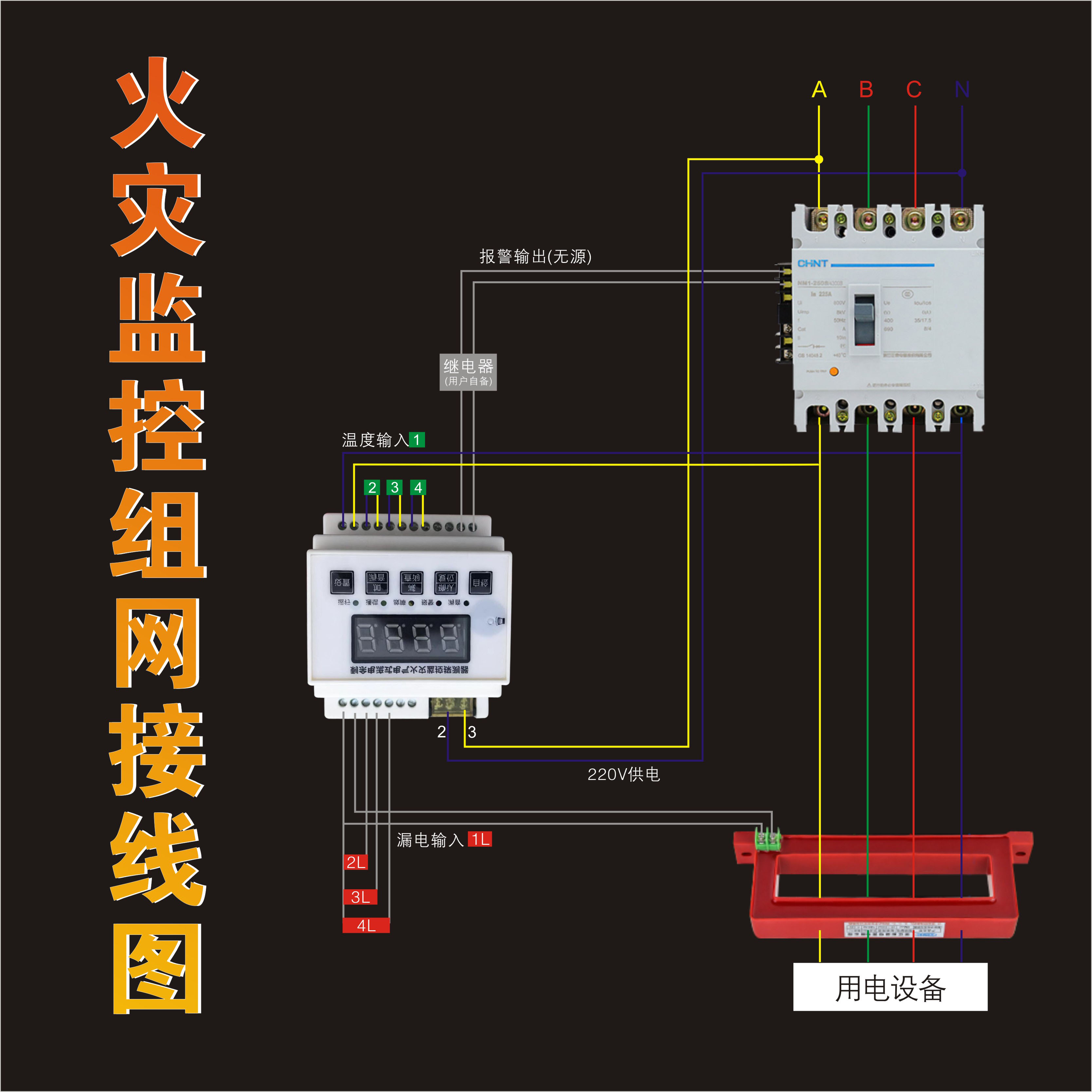

项目分为东西档案馆两部分。东、西档案馆消防控制中心分别配备电气火灾监控主机。东档案馆共连接3条通讯总线，西档案馆共连接5条总线。总线在地板上的电井中手拉手串联后，分别与壁挂式后台相连，形成电气消防系统的大动脉。箱内漏电流互感器通过电流线与漏电检测仪连接，漏电检测仪实时显示漏电情况。以上构成了一套信号稳定、精度可靠的电气火灾监测系统。

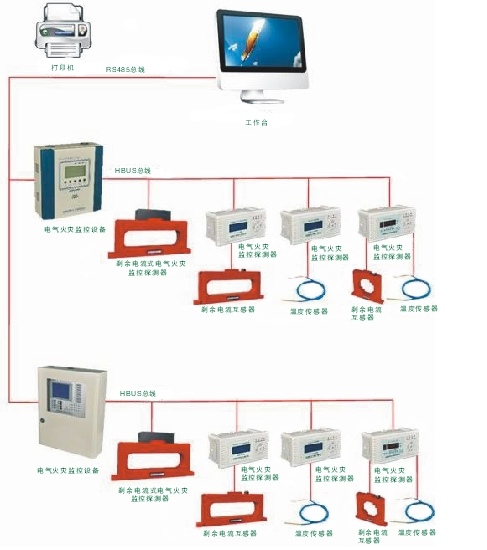

系统结构拓扑图如下：
电气火灾监控系统拓扑图
3 系统选型原则及细节
不同形式的剩余电流检测仪各有特点和优势。现在预测剩余电流检测器的结构“发展方向”还为时过早。针对不同的场合，有不同的使用要求电气火灾监控，在设计电气火灾监控系统时要进行合理的选择。
3.1 应该掌握的几个原则：
（1）选择通过国家消防电子产品质量监督检验中心型式检验的产品，没有消防检验报告的产品不能使用。
（2）选择生产技术成熟、服务有保障、有历史积累的产品，慎用未经长期实际应用测试的产品（不管多便宜）。
（3）尽量选择同系列产品，避免选择过多型号。这样有利于安装、调试、运营管理、维修服务。
3.2 需要考虑的一些细节
（1）建议使用独立探测器，以便现场人员更直接地获取报警信息。
（2）当监控点比较集中时（如变电站开关柜），可采用多路探测器电气火灾监控，简化安装，节省投资。
（3）应选择报警值和动作时间可调，并显示剩余电流值的探测器。这样不仅可以现场设定报警值，避免灵敏度过高，实现选择性保护，还要掌握正常运行时间，漏电流值为故障处理提供参考。
4 主要设备参数

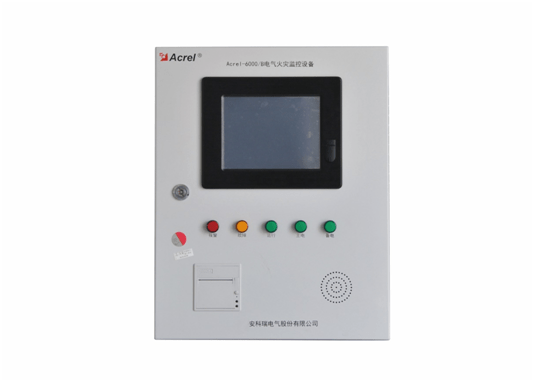

本项目电气火灾监测系统主机选用安科瑞电气火灾监测装置Acrel-6000/B、漏电火灾探测器-J1、漏电流互感器AKH-0.66L。所有产品均通过了国家消防电子产品质量监督检验中心的监测，并获得了新的3C认证。
关于仪器和变压器我这里就不多介绍了，相关信息可以在安科瑞官网查到。
图 3
4.1主要技术参数
电源供应：
(1）额定工作电压(-15% ~ +10%)
（2）后备电源：当主电源欠压或停电时，保持监控设备工作时间≥4小时
工作制度：
24小时工作制
通讯方式：
RS485总线通讯，-RTU通讯协议，传输距离1.2km，可通过中继器延长通讯传输距离
监控能力：
(1）监控设备可监控1024个(需定制)监控单元(探测器)
(2）可连接ARCM系列监控探测器
监控报警项：
(1）剩余电流故障（漏电）：故障单元属性（位置、类型）
（2）温度报警（超温）：故障单元的属性（位置、类型）
(3）电流故障(过电流)：故障单元属性(位置、类型)
监控报警响应时间：≤30s
监测报警声压级（A计权）：≥70dB/1m
监视器报警灯显示：红色LED指示灯，红灯报警信号应一直保持到手动复位
监控报警声音信号：可手动消除，当再次输入报警信号时，可重新启动
故障报警项：
（1）监控设备与探测器之间的通讯线开路或短路
(1）监控设备主电源欠压或断电
(2）给电池充电的充电器和电池之间的电缆开路或短路
故障报警响应时间：≤100s
监测报警声压级（A计权）：≥70dB/1m
监视器报警灯显示：黄色LED指示灯，应保持黄灯报警信号直至故障排除
故障报警声信号：可手动消除，当再次输入报警信号时可重新启动
发生故障时，不影响非故障回路的正常运行
控制输出：
报警控制输出：1组常开无源触点，容量：3A或DC30V 3A
自检项目：
指示灯检查：
(1）报警、故障、运行、主电源、备用电源指示灯
(2）显示检查
(3）音频设备检测
自检时间≤60s
记录：
(1）记录内容：记录类型、发生时间、探测器编号、区域、故障描述，可存储不少于20000条记录
(2）记录查询：根据记录的日期、类型等条件进行查询
操作分类：
(1）日常值班类：实时状态监控、事件记录查询
(2）监控操作层面：实时状态监控、事件记录查询、探测器远程复位、设备自检
(3）系统管理层：实时状态监控、事件记录查询、探测器远程复位、设备自检、监控设备系统参数查询、监控设备各模块单独监控、操作员增删
使用环境条件：
（1）工作场所：消防控制室、值班变电站（配电室）、有人值班室墙壁上
(2）工作环境温度：0℃～40℃
(3）工作环境相对湿度：5%～95%RH
(4）海拔：≤2500m
4.2基本功能
(1）监控报警功能：
监控设备可接收多个探测器的泄漏和温度信息，并在报警时发出声光报警信号。同时，设备上的红色“报警”指示灯亮，显示屏指示报警位置和报警类型，记录报警时间，声光报警一直保持。, 直到通过按下显示屏上的“重置”按钮远程重置探测器。声音警报信号也可以使用显示屏上的“静音”按钮手动静音。
(2）故障报警功能
通讯故障报警：当监控设备与任何连接的探测器发生通讯故障时，监控画面中对应的探测器会显示故障提示，设备上的黄色“故障”指示灯亮，并发出故障报警声将发出。.
断电报警：当主电源或备用电源出现故障时，监控设备也会发出声光报警信号并显示故障信息。您可以进入相应界面查看详细信息并取消报警声。
(3）自检功能
检查设备中的所有状态指示灯、显示和扬声器是否正常。
(4）报警记录存储查询功能
当发生泄漏、超温报警或通讯或电源故障时，将报警位置、故障信息、报警时间等信息存储在数据库中。历史数据提供了多种方便快捷的查询方式。
(5）幂函数
当主电源出现故障时，如停电、欠压等，监控设备可自动切换到备用电源工作。当主电源恢复正常供电时，会自动切换回主电源，保证切换过程中监控设备的持续稳定运行。
(6）探测器控制功能
连接到本机的所有探测器都可以通过监控软件操作进行远程复位。
(7）权限控制函数
为了保证监控系统的安全运行，监控设备软件的操作权限分为三个级别，不同级别的操作人员具有不同的操作权限。
5 项目总结
本项目配置的泄漏火灾监测系统有3C认证及配套材料。资料包括项目电气火灾探测点的点表和系统使用说明书。工程中各火灾探测器安装电路的具体名称和位置以及系统正常运行后的实时数据均在验收资料中注明。全套数据便于后期管理人员快速掌握系统结构，提高系统维护效率和故障排除速度。
档案馆存放重要档案，对电气火灾安全隐患要求较高。电气火灾系统有利于安全隐患的发现，对及时提醒管理人员处理电力安全隐患、预防火灾具有重要意义。系统投入运行以来，已发现并整改了10余项隐患，得到了客户的好评。返回搜狐，查看更多
