前言：

运动场馆是人流密集的场所，举办体育赛事和娱乐活动时会聚集大量人员。在火灾等危险情况下，确保人员疏散尤为重要。结合某奥林匹克体育馆（体育场、游泳池）项目，探讨了大型场馆应急照明设计的要点及设计中需要注意的事项。

关键词：体育场；应急照​​明；疏散指示；

1.体育场馆应急照明设计要求

根据GB 50034-2013《建筑照明设计标准》，应急照明定义为：正常照明因电源故障而启动的照明。应急照​​明包括疏散照明、安全照明和备用照明。除满足体育场馆应急照明设计要求外，除满足GB 50016-2014（2018版）《建筑设计防火规范》第13章、GB 51348-2019《民用建筑电气设计标准》10 . 第 4 节和第 13 节 除第 6 节和 GB 51309-2018《消防应急照明与疏散指示系统技术标准》的相关要求外，还应符合 JGJ 354-2014《消防规范》第 9 章的内容。应急照​​明和辅助室内照明的《体育建筑电气设计》。

2.疏散照明设计

体育场的防烟楼梯间及其前室、疏散走道、配电室、消防控制室等疏散照明应按-2018年相关要求进行设计，并注意设计根据人流密集场所的照度要求。需要特别注意的内容如下。

(1)高大空间区域疏散照明设计。对于游泳池和体育馆，比赛场地上方的高度较高（约20m以上）建筑照明，应设计疏散照明根据B型灯具维护，灯具的安装方式也需要结合马路

在布局的情况下，将在进行光照计算后进行布局。需要注意的是，比赛区面积大，灯具数量多，B类灯具功率大。通常，场地疏散照明的集中供电容量可能超过1千瓦。根据GB 51309-2018第3.3.8条的要求：集中电源额定输出功率不大于1kW时，可安装在电气竖井内。因此，应注意场地区域疏散照明集中电源的容量及箱体设置原则。比如容量超过1kW，需要安装在电井外建筑照明，或者根据建筑布局安装在场地两侧的电井内。

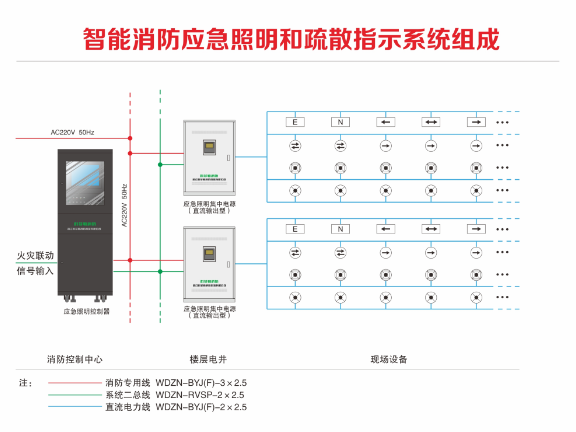

B型集中供电选择：

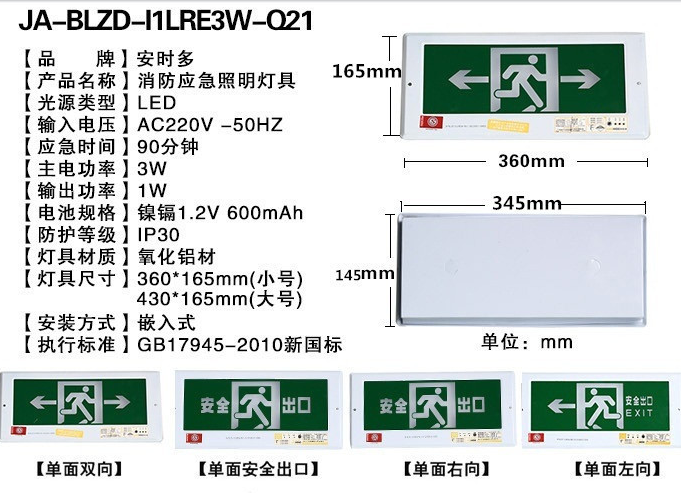

B型灯：

(2)场馆出口及其通道疏散照明地面、场馆外疏散平台的低照度值不应低于5 lx。在目前大-国内规模较大的体育建筑，为了满足体育赛事的功能使用半户外观众平台疏散看台人员是普遍做法，本项目体育场的半户外观众平台周围环绕着金属屋面和穿孔幕墙，幕墙下侧敞开。半户外平台如图1所示。

图1半户外平台示意图

根据半户外平台上方空间不规则、空间高的特点，设计采用A型应急照明，壁挂式，安装高度3m。半户外平台疏散照明安装示意图如图2所示。

图2 半户外平台疏散照明安装示意图

对于室外平台，根据规范要求设置疏散照明。由于室外平台有泛光设计，此处疏散照明的设置，结合室外平台泛光设计方案，考虑点位设计安装，泛光灯杆位置如图3所示。在实际工程中，可借用不带投光灯杆的疏散照明灯具安装。例如，室外平台的疏散照明可以安装在体育场的铝幕墙上。室外平台疏散照明安装示意图如图4所示。

图3 泛光灯杆位置示意图

图4室外平台疏散照明安装示意图

A型灯选择：

3. 地面疏散标志 半户外平台应设置连续可见的地面疏散标志。 1.0 m，确保疏散路线畅通。半户外平台加装地面疏散指示标志的区域示意图如图5所示。

图5 半户外平台增加地面疏散指示器区域示意图

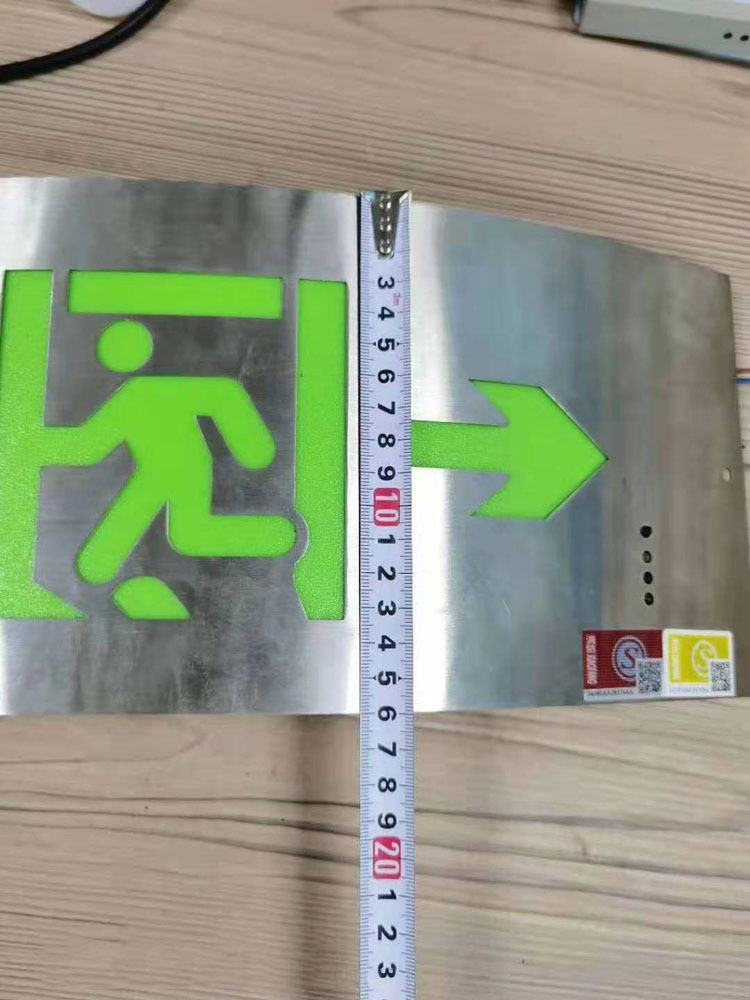

地面疏散指标的选择：

4.结束语

本文对大型体育场馆应急照明（疏散照明）设计要点进行了分析和探讨。对于一些特殊场所的应急照明设计，如室内高处、室外疏散平台等，给出了具体的设计方案供参考，并给出了特殊防火设计中的一些要求。

大型场馆结构形式不同，空间结构差异较大。在设计应急照明时，要根据工程的具体情况，综合考虑应急照明的设计方案。在满足疏散照度等法规要求的基础上，还要考虑施工时灯具和管道的安装便利性。

【参考文献】

[1] 建筑照明设计标准：GB 50034—2013［S］。

[2] 体育建筑电气设计规范：JGJ 354—2014［S］.

[3] 消防应急照明与疏散指示系统技术标准：GB 51309—2018［S］.

[4]北京照明学会设计委员会．照明设计手册[M]．北京：中国电力出版社，2016.

[5]宋大为，大型体育场应急照明设计要点探讨。
