电气火灾监测系统是一个独立的子系统，属于火灾预警系统，应独立组成。系统组成包括：电气火灾监控器、电气火灾监控探测器和火灾声光报警器。它可以在电气线路和配电设备或线路中的电气设备出现电气故障和某些电气火灾隐患的情况下发出报警信号，提醒专业人员消除电气火灾隐患，实现及早预防电气火灾，避免电气火灾的发生。

一、电气火灾监控探测器的分类

（1）电气火灾监控探测器按工作方式分类如下：

1.独立的电气火灾监控探测器，即它可以是独立的，不需要连接到电气火灾监控设备。

2.非独立的电气火灾监控探测器，即它不具有报警功能，需要与电气火灾监控设备连接才能形成一个系统。

（2）电气火灾监测探测器按工作原理分类如下：

1.剩余电流保护电气火灾监测探测器，即当

保护线的相线通过意外负载直接连接到地面，产生的近似正弦波形的剩余电流及其有效值变化缓慢，当电流大于预定值时，将自动报警电气火灾监测探测器。

2.测温型（过热保护）电气火灾监测探测器，即当被保护线路的温度高于预定值时，电气火灾监测探测器即自动报警。

3.故障电弧式电气火灾监测探测器，即当电弧故障在保护线路上时，电气火灾监测探测器即发出报警信号。

二、系统适用场所

电气火灾

监控系统适用于有电气火灾隐患场所的电气故障检测电气火灾监控，特别是在变电站、石油石化、冶金等重要电源场所不能中断供电的地方，并在产生某些电气火灾隐患的情况下发出报警信号，提醒专业人员消除电气火灾隐患，实现及早预防电气火灾， 并避免电气火灾的发生。

第三，系统动作过程（工作原理）。

1.发生电气故障时，电气火灾

监测探测器将保护线路中的剩余电流、温度等电气故障参数信息转换为电信号，经过数据处理后电气火灾监控，探测器作出报警判断，并将报警信息传送给电气火灾监测仪。

2.收到探测器的报警信息后，电气

火灾监控器在确认和判断后显示电气故障报警探测器的位置信息，记录探测器报警的时间，并驱动安装在保护区现场的声光报警装置。

3、火灾声光报警发出声光报警，并警告人员采取相应的处置措施，消除电气故障，消除电气火灾隐患，防止电气火灾的发生。

四、系统设计要求

1.电气火灾监控探测器应连接

电气火灾监控器，不宜直接连接到火灾报警控制器的探测器电路。

2、电气火灾监控系统与火灾自动报警系统连接时，报警信号应由电气火灾监控器传送到消防控制室的图形显示装置或集中式火灾报警控制器，但其显示应与火灾报警信息不同;当没有消防控制室且电气火灾监控探测器数量不超过8个时，可以使用独立的电气火灾监控探测器。

5. 系统组件设置要求

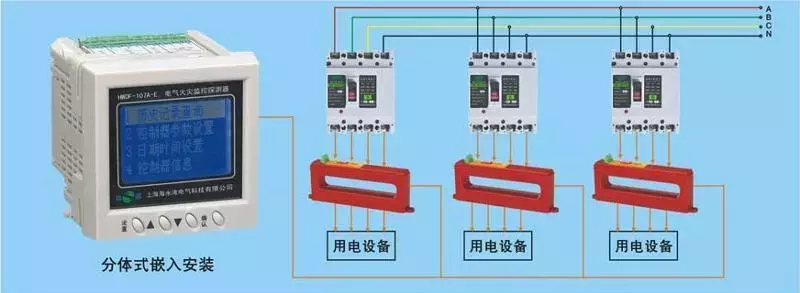

（1） 设置剩余电流电气火灾监测探测器

1、剩余电流型电气火灾监测探测器应以设置在低压配电系统一端为基本原则，并应安装在一级配电柜（箱体）的出线端。当电源线的漏电流大于500mA时，应设置在下一级配电柜（箱体）上。

2、剩余电流电气火灾监测探测器不应安装在IT系统的配电线路和消防配电线路上。电气火灾监测探测器具有检测线路故障电弧的功能，保护线路长度不应大于100m。

（2）测温电气火灾监测探测器的设置

1.测温电气火灾监测探测器应设置在电缆接头、端子、关键加热部件等部位。

2、保护对象为1000V及以下的配电线路，测温电气火灾监测探测器应通过接触方式设定。保护对象为1000V以上电源线，测温型电气火灾监测探测器应选择光栅光纤测温型或红外测温型电气火灾监测检测器，光栅光纤测温型电气火灾监测检测器应直接设置在保护对象表面。

（3）设置独立的电气火灾监控探测器

1.设置独立的电气火灾监控探测器

应满足电气火灾监控探测器的设置要求。

2、当有火灾自动报警系统时，独立的电气火灾监测探测器的报警信息和故障信息应显示在消防控制室或集中式火灾报警控制器的图形显示装置上，但该信息的显示与火灾报警信息应不同。当没有火灾自动报警系统时，独立的电气火灾监控探测器应将报警信号传输到有值班人员的地方。

（4） 安装电气火灾监视器

当消防控制室

设有电气防火监视器应设置在消防控制室或防护区域附近;当安装在保护区域附近时，应将报警信息和故障信息传输到消防控制室。当没有消防控制室时，应将电气火灾监视器安装在人员值班的地方。
