电气火灾监控系统是一个独立的子系统，属于火灾预警系统，应独立组成。系统组件包括：电气火灾监测仪、电气火灾监测探测器和火灾声光报警器。能在电气线路及线路中的配电设备或电气设备发生电气故障并造成一定电气火灾隐患的情况下发出报警信号，提醒专业人员排除电气火灾隐患，实现早期预防电气火灾，避免电气火灾。发生了。

一、电气火灾监测探测器的分类

(1)电气火灾监测探测器按工作方式分类如下：

1、独立的电气火灾监测探测器，无需连接电气火灾监测设备，即可组成独立系统。

2、非独立电气火灾监测探测器，即自身不具备报警功能，需要与电气火灾监测设备连接组成系统。

（2）电气火灾监测探测器按工作原理分类如下：

1、剩余电流保护型电气火灾监测探测器电气火灾监控，即当被保护线路的相线直接接地或通过意外负载接地时，会产生近似正弦波形且有效值变化缓慢的剩余电流. 一种电气火灾监测探测器，当其大于预定值时自动报警。

2、测温型（过热保护型）电气火灾监测探测器，即当被保护线路的温度高于预定值时自动报警的电气火灾监测探测器。

3、电弧故障型电气火灾监测探测器，即当被保护线路发生故障电弧时，发出报警信号的电气火灾监测探测器。

二、系统适用场所

电气火灾监控系统适用于有电气火灾隐患的场所，特别是变电站、石油、石化、冶金等不能中断供电的重要供电场所的电气故障检测。电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生。

三、系统动作流程（工作原理）

1、发生电气故障时，电气火灾监测探测器将保护线路中的剩余电流、温度等电气故障参数信息转换为电气信号。探测器经过数据处理后作出报警判断，并将报警信息传送给电气火灾监控。设备。

2、电气火灾监控器收到探测器的报警信息后，确认判断后显示电气故障报警探测器的位置信息，记录探测器的报警时间，并驱动安装在探测器上的声光报警装置。保护区现场同时进行。

3、火灾声光报警器会声光提示人员采取相应措施排除电气故障，消除电气火灾隐患，杜绝电气火灾的发生。

四、系统设计要求

1、电气火灾监测探测器应与电气火灾监测仪相连，不应直接与火灾报警控制器的探测器电路相连。

2、电气火灾监控系统与火灾自动报警系统连接时，电气火灾监测仪应将报警信号传送至消防控制室的图形显示装置或火灾集中报警控制器，但显示应与火警信息。当没有消防控制室且电气火灾监测探测器的数量不超过8个时，可以使用独立的电气火灾监测探测器。

五、系统组件设置要求

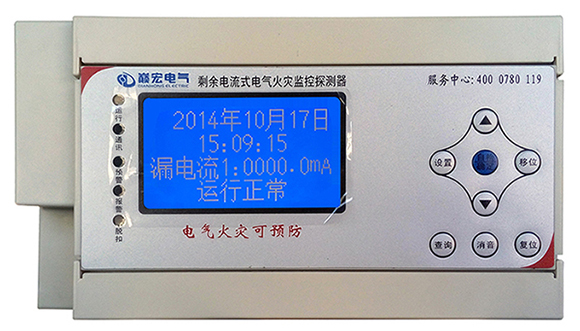

(1)剩余电流电气火灾监测探测器的设置

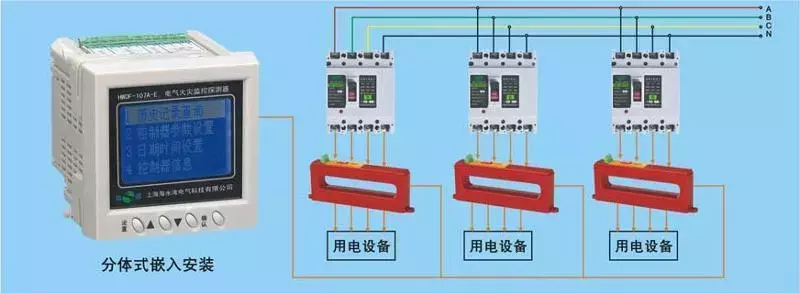

1、剩余电流式电气火灾监测探测器应设置在低压配电系统的首端为基本原理，应设置在一级配电柜（箱）的出线端。当电源线漏电流大于500mA时，应设置在下一级配电柜（箱）上。

2、剩余电流电气火灾监测探测器不应安装在IT系统的配电线路和火灾配电线路中。具有检测线路故障电弧功能的电气火灾监测探测器，保护线路的长度不应大于100m。

(2) 测温电气火灾监测探测器的设置

1、电缆接头、端子、关键发热部位等部位应安装测温电气火灾监测探测器。

2、保护对象为1000v及以下配电线路，应设置接触测温电气火灾监测探测器。保护对象为1000v以上的供电线路。测温电气火灾监测探测器应选择光栅光纤测温型或红外测温电气火灾监测探测器。光栅光纤测温电气火灾监测探测器应直接设置在保护中。物体的表面。

(3) 独立电气火灾监测探测器的设置

1、独立电气火灾监测探测器的设置应满足电气火灾监测探测器的设置要求。

2、安装火灾自动报警系统时，独立电气火灾监测探测器的报警信息和故障信息应显示在消防控制室的图形显示装置或火灾集中报警控制器上，但该信息的显示与火灾报警信息应不同。当没有火灾自动报警系统时，独立的电气火灾监测探测器应将报警信号传送到有人员值守的地方。

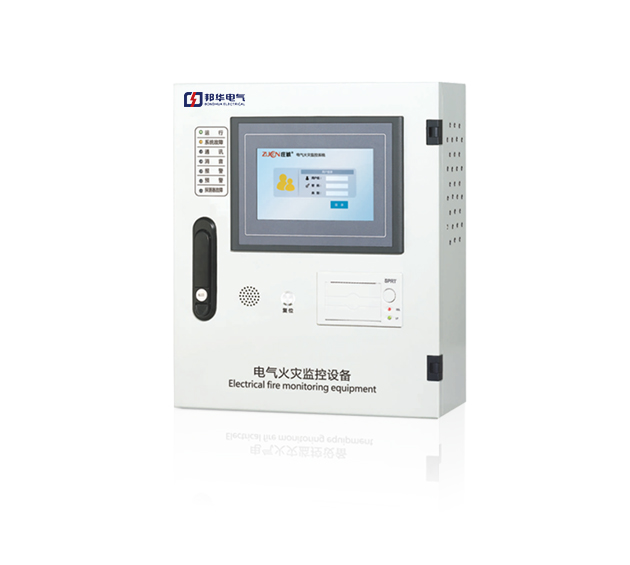

(4) 电气火灾监测仪的设置

有消防控制室时电气火灾监控，应在消防控制室或保护区附近安装电气火灾监测仪；安装在保护区附近时，应将报警信息和故障信息传送至消防控制室。没有消防控制室时，电气火灾监测仪应安装在有人员值守的地方。
