夏媛媛
上海嘉定；
摘要：本文简要介绍了电气火灾监控系统的组成原理，分析了电气火灾监控系统在应用中的设计依据和相关规范。随后，通过安科瑞在新加坡杭州科技园数据处理厂A区和B区的剩余电流电气火灾监测系统的介绍，阐述了电气火灾监测系统功能的实现和意义。
关键词：电气火灾；监视系统; Acrel-6000/B; 工业园
0 概述
新加坡杭州科技园数据处理厂区A、B 项目共10栋单体建筑，地下1层，地上3-15层。
本项目主要负责监测分布在楼层的低压配电柜出线的漏电情况，及时提醒消防控制室值班人员，防止电气火灾的发生。
新加坡杭州科技园数据处理厂A区和B区的楼层配电箱内安装了135个剩余电流表-J4。现场仪表通过总线连接到消防控制中心的Acrel-6000/B壁挂式电气火灾监控系统。
1 参考标准
近年来，为加强电气火灾的监测和预防，国家先后制定或修订了多项相关标准和规范，加强电气火灾的预防。有：
1.1。-95（2005年版）《高层民用建筑防火设计规范》第9.5.1条规定，火灾危险高、人员密集的高层建筑应设置泄漏火灾报警系统。
1.2. -2014《建筑设计防火规范》第11.2.7条规定：下列场所应配备剩余电流动作电气火灾监测系统。这些场所包括各类剧院、博物馆、仓库、住宅小区、医院、商店、学校等。
1.3. 国家标准《建筑电气防火要求及检测方法》的相关规定也明确要求“应在电源进线端安装自动切断电源或报警的剩余电流动作保护器”。
1.4. 电气火灾监测系统产品应符合：.1-2014《电气火灾监测设备》、.2-2014《剩余电流电气火灾监测探测器》、.3-2014《测温电气火灾监测探测器》
1.5。电气火灾监控系统的安装和运行应符合-2005《剩余电流动作保护装置的安装和运行》的要求
1.6. 电气火灾监控系统的电源应符合《供配电系统设计规范》的要求
1.7. 电气火灾监测系统的设计应符合《电气火灾监测系统设计方法》（暂行规定）的要求

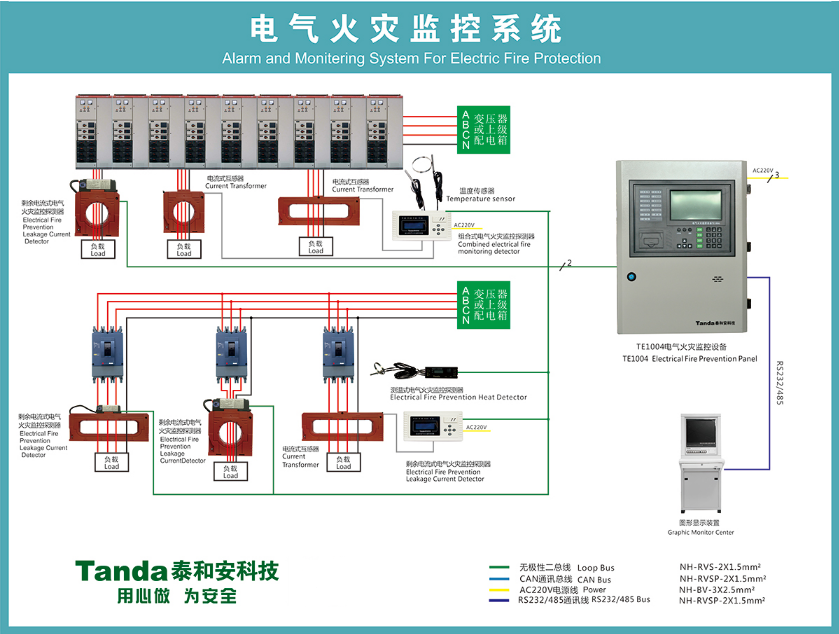

2 系统组成

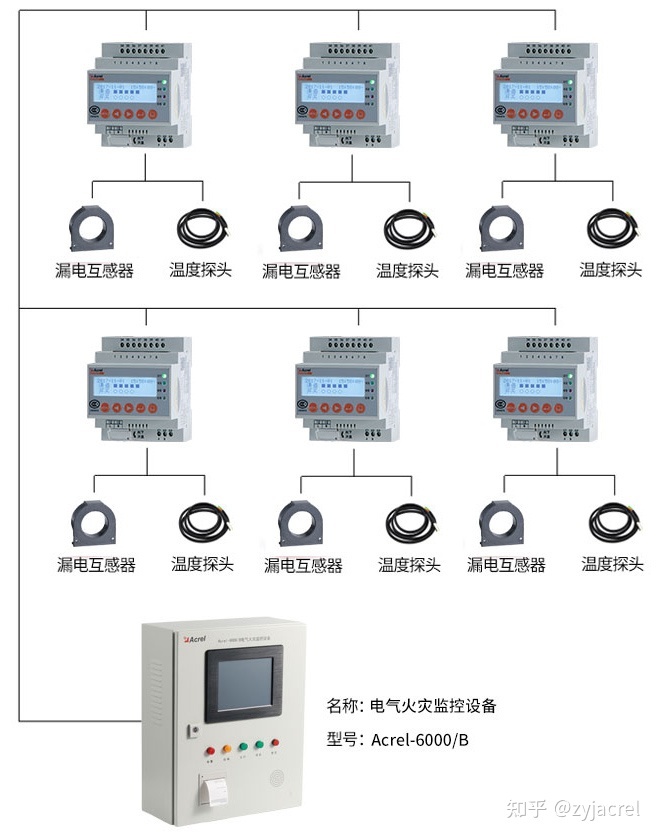

新加坡杭州科技园数据处理厂A区、B区电气火灾系统项目由电气火灾监测后台、电气火灾探测器和漏电流互感器组成。
本项目通讯总线共连接4条通讯总线。母线在配电室串联后，与壁挂式背景相连，形成电气消防系统的大动脉。箱内漏电流互感器通过电流线与漏电检测仪连接，漏电检测仪实时显示漏电情况。以上构成了一套信号稳定、精度可靠的电气火灾监测系统。系统网络分为三层：
2.1 站控管理层
站控管理层是电气火灾监控系统管理人员进行人机交互的直接窗口，也是系统的上层部分。主要由系统软件和必要的硬件设备组成，如触摸屏、UPS电源等。监控系统软件对现场各种数据和信息进行计算、分析和处理，以图形、数显、声音、指示灯等形式反映现场交通情况。
监控主机：用于数据采集、处理和数据转发。为内部或外部系统提供数据接口，用于系统管理、维护和分析。
UPS：保证计算机监控系统正常供电，当整个系统出现供电问题时，保证站控管理层设备正常运行。
控制室内设置后台监控设备。
2.2 网络通信层
通讯介质：系统主要采用屏蔽双绞线，采用RS485接口和通讯协议实现现场设备与上位机的实时通讯。
2.3 现场设备层

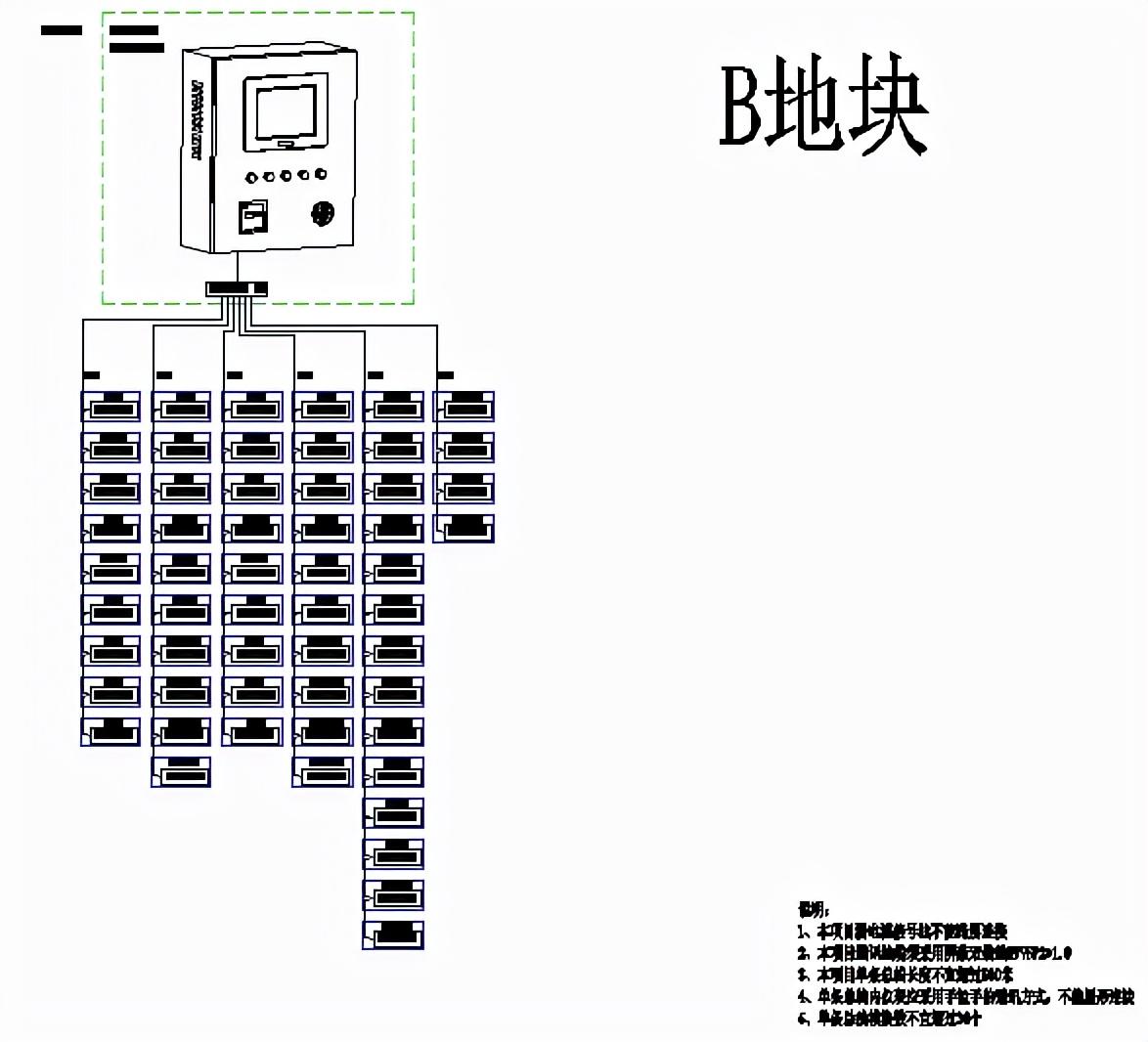

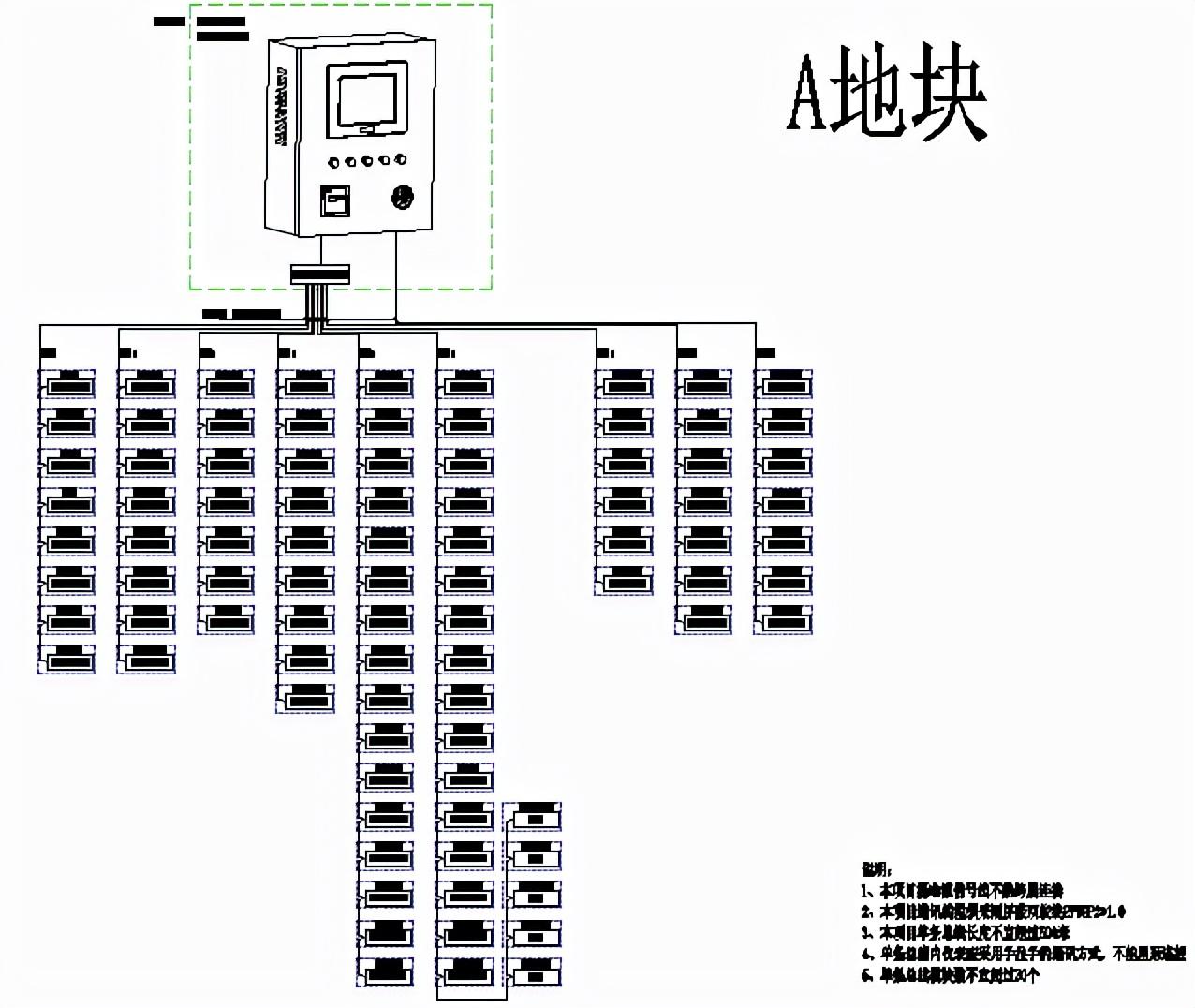

系统结构拓扑图如下：
3.电气消防设备

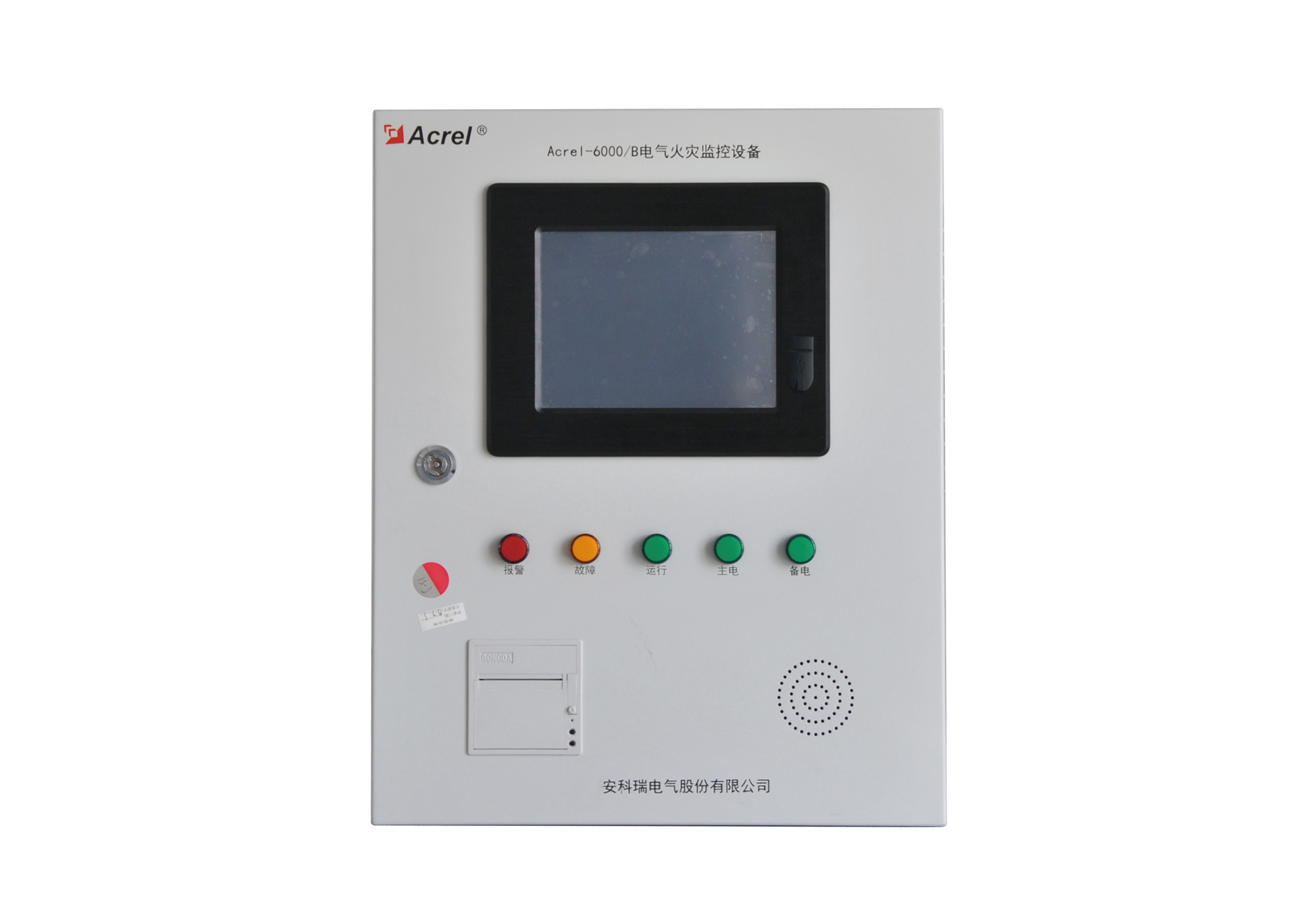

3.1。Acrel-6000电气火灾监控背景：
主要技术参数
电源：
① 额定工作电压（-15%～+10%）
②备用电源：当主电源欠压或停电时，保持监控设备工作时间≥4小时
工作制度：
24小时工作制
通讯方式：
RS485总线通讯，-RTU通讯协议，传输距离1km，可通过中继器延长通讯传输距离
监控能力：
① 监控设备最多可监控200个监控单元（探测器）
② 可连接ARCM系列监控探测器
监控报警项：
① 剩余电流故障（漏电）：故障单元的属性（位置、类型）
② 温度报警（超温）：故障单元属性（位置、类型）
③ 电流故障（过电流）：故障单元的属性（位置、类型）
监控报警响应时间：≤30s
监测报警声压级（A计权）：≥70dB/1m
监视器报警灯显示：红色LED指示灯，红灯报警信号应一直保持到手动复位
监控报警声音信号：可手动消除，当再次输入报警信号时，可重新启动
故障报警项：
① 监控设备与探测器之间的通讯电缆开路或短路
②监控设备主电源欠压或断电
③ 充电器与电池的连接线开路或短路
故障报警响应时间：≤100s
监测报警声压级（A计权）：≥70dB/1m
监视器报警灯显示：黄色LED指示灯，应保持黄灯报警信号直至故障排除
故障报警声信号：可手动消除，当再次输入报警信号时，可重新启动
发生故障时，不影响非故障回路的正常运行
控制输出：
报警控制输出：1组常开无源触点，容量：3A或DC30V 3A
自检项目：
① 指示灯检查：报警、故障、运行、主电源、备用电源指示灯
② 显示检查
③ 音频设备检查
自检时间≤60s
记录：
① 记录内容：记录类型、发生时间、探测器编号、区域、故障描述，可存储不少于20000条记录
② 记录查询：根据记录的日期、类型等条件进行查询
操作分类：
① 日常值班：实时状态监控、事件记录查询
②监控操作层面：实时状态监控、事件记录查询、探测器远程复位、设备自检
③ 系统管理层：实时状态监控、事件记录查询、探测器远程复位、设备自检、监控设备系统参数查询、监控设备各模块单独监控、操作员增删
使用环境条件：
① 工作场所：消防控制室、值班变电站（配电室）、有人值班室墙壁上
② 工作环境温度：0℃～40℃
③ 工作环境相对湿度：5%～95%RH
④海拔：≤2500m
3.2、系列仪表
型剩余电流电气火灾监测探测器是为0.4kV以下的TT和TN系统设计的。预防电气火灾的发生，实现对各种用电参数的实时监控，为能耗管理提供数据。产品采用的微控制器技术集成度高、体积小、安装方便。它集智能、数字化和网络化于一体。是建筑电气防火与监测、系统绝缘老化估算等的理想选择。该产品符合0.2-2005《电气火灾监测系统第2部分：剩余电流电气火灾监测探测器》的标准要求。
4 系统功能
4.1。监控报警功能：
监控设备可接收多个探测器的泄漏和温度信息，并在报警时发出声光报警信号。同时，设备上的红色“报警”指示灯亮，显示屏指示报警位置和报警类型，记录报警时间，声光报警一直保持。, 直到通过按下显示屏上的“重置”按钮远程重置探测器。声音警报信号也可以使用显示屏上的“静音”按钮手动静音。
4.2. 故障报警功能
通讯故障报警：当监控设备与任何连接的探测器发生通讯故障时，监控画面中对应的探测器会显示故障提示，设备上的黄色“故障”指示灯亮，并发出故障报警声将发出。.
断电报警：当主电源或备用电源出现故障时，监控设备也会发出声光报警信号并显示故障信息。您可以进入相应界面查看详细信息并取消报警声。
4.3. 自检功能
检查设备中的所有状态指示灯、显示和扬声器是否正常。
4.4. 报警记录存储和查询功能
当发生泄漏、超温报警或通讯或电源故障时，将报警位置、故障信息、报警时间等信息存储在数据库中。历史数据提供了多种方便快捷的查询方式。
4.5. 电源功能
当主电源出现故障时，如停电、欠压等，监控设备可自动切换到备用电源工作。当主电源恢复正常供电时，自动切换回主电源，保证切换过程中监控设备连续稳定运行。
4.6. 检测器控制功能
连接到本机的所有探测器都可以通过监控软件操作进行远程复位。
4.7. 权限控制功能
为了保证监控系统的安全运行电气火灾监控，监控设备软件的操作权限分为三个级别，不同级别的操作人员具有不同的操作权限。
5 结论
新加坡杭州科技园数据处理厂A区、B区电气火灾项目由电气火灾监测装置Acrel-6000/B和漏电火灾探测器组成。Acrel-6000电气火灾监控系统是在公司自主研发的计算机上运行的工业级计算机，接收剩余电流电气火灾探测器等现场设备信号，实现对被保护电气线路的报警、监测、控制和管理。硬件/软件系统。本系统应用于大型商场、生活小区、生产基地、写字楼、商场、宾馆等消防控制中心，进行遥测、遥控、遥控、以及分散在建筑物中的探测器的远程信号，以方便监控和管理。系统采用标准现场总线连接具有通讯功能的探测器。当现场保护电路中检测到的参数超过报警设定值时，可发出报警信号和控制信号电气火灾监控，并能指示报警位置并保存报警信息。. 现场仪表通过总线连接到消防控制中心的Acrel-6000/B壁挂式电气火灾监控系统。该系统具有安装运输方便、性价比高、维护方便等优点。当现场保护电路中检测到的参数超过报警设定值时，可发出报警信号和控制信号，并能指示报警位置并保存报警信息。. 现场仪表通过总线连接到消防控制中心的Acrel-6000/B壁挂式电气火灾监控系统。该系统具有安装运输方便、性价比高、维护方便等优点。当现场保护电路中检测到的参数超过报警设定值时，可发出报警信号和控制信号，并能指示报警位置并保存报警信息。. 现场仪表通过总线连接到消防控制中心的Acrel-6000/B壁挂式电气火灾监控系统。该系统具有安装运输方便、性价比高、维护方便等优点。
参考
[1].任志成周中. 电力计量数字仪表原理与应用指南[M]．北京。中国电力出版社。2007. 4
[2]。《消防控制室通用技术要求》。北京。中国标准出版社。2011. 7
[3]。《剩余电流动作保护装置的安装与运行》。北京。中国标准出版社。2005年
[4]。周忠。电能表在大型公共建筑电能分项计量中的应用[J]. 现代建筑电气 2010. 6
