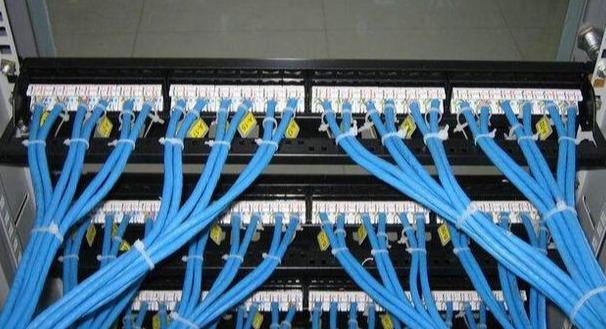

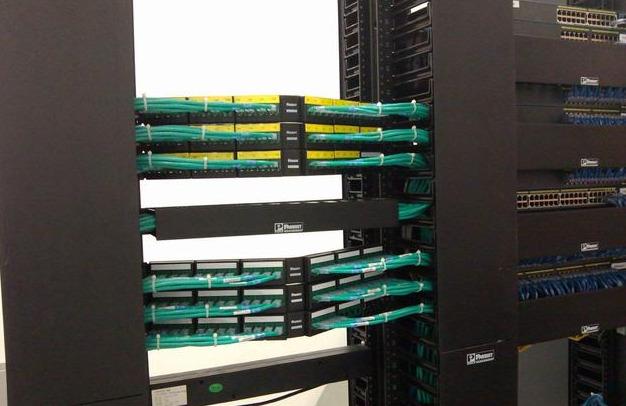

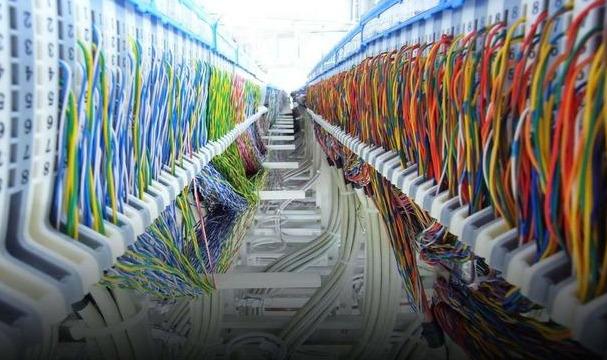

综合布线很有学问电子配线架，不管是控制线还是电源线，都有很多坑。综合布线是一种模块化的、高度灵活的建筑内部或建筑之间的信息传输通道。通过它，语音设备、数据设备、交换设备和各种控制设备可以与信息管理系统连接，同时这些设备可以与外部通信网络连接。它还包括建筑物外网络或电信线路的连接点与应用系统设备之间的所有电缆和相关连接部件。综合布线由不同系列和规格的部件组成，包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）和电气保护设备。这些组件可以用来构建各种子系统，它们都有自己的特定用途，易于实现，并且可以随着需求的变化而平滑升级。

1.弱电/控制综合布线规则及那些坑

在综合布线中，弱线如何设计，本文主要讲弱线布线的四大注意事项，弱线的种类如：电话线、网线、有线电视线、音频线都称为弱线，有需要的朋友可以参考以下

弱电

弱电一般是指直流电路或音频、视频线、网络线、电话线，直流电压一般在36V以内。家用电器如电话、电脑、电视信号输入（有线电视线）、音响设备（输出线）等电器都是弱电设备。

电话线、网络线、有线电视线、音频线等弱线的种类称为弱线。随着家庭生活的智能化，弱电线路的预设不容忽视。在家庭装修中，电话线、网络线、有线电视线的布置要注意以下几点：

1、避开强线：弱电流信号为低压电信号，抗干扰性能较差，因此弱线的布线应避开强线（电源线）。国家标准规定电源线和插座与电视线和插座的水平距离不得小于50厘米。

2、注意防潮：插座底线应离地30厘米左右。一般来说，这些弱电线经常走在屋顶或地板下，所以为了防止受潮，方便更换，这些电线的外面应该加一个牢固的外壳，并检查电线是否开路或短路。添加外壳之前的电路。.

3、预留足够的插孔：考虑到家庭生活的发展和需要，一般客厅和每间卧室应预留1~2个地埋电话线、网络线和有线电视线的插孔，并分布在不同的地方。墙壁方便改变电器的摆放位置。卫生间和厨房也可以根据需要考虑是否预留电话插口，餐厅也可以考虑是否预留前置电视线插口供用餐时看电视。

4、集中控制：随着网络和信息时代的到来，一个家庭安装两部电话或多台电脑上网是很常见的。为了保证各种线路的对接质量，方便维护，最好在家里设计一个电话线和网络线的集中控制单元。根据网线进入房间的位置，选择走廊、过道、或书房上方等地方，设计一个小接线盒（形似电源接线盒），连接所有外部电话线、网络线和有线电视线路。要到达这个接线盒，同时家里每个房间的电话插孔、网络插孔、有线电视插孔的线路也必须到达这个接线盒，可根据家庭需要连接在接线盒内。为了保证信号质量，需要在机顶盒中增加一个电视信号多分支适配器。如果家里有多台电脑上网，还需要一个网络集线器（以上两个配件在店里都有，价格也不高）。

2.电源线综合布线规则及那些坑

1 电压等级从高到低的电力电缆、控制和信号电缆从强电到弱电、通信电缆应按“从上到下”的顺序排列。当水平通道内有35kV以上的高压电缆时，或为满足引入柜内电缆允许弯曲半径的要求，应按“自下而上”的顺序排列。在同一工程中或电缆槽在不同工程中延伸时，应按上下顺序排列。

2 当支架层数受通道空间限制时，相邻电压等级35kV及以下电力电缆可布置在同一层支架上，1kV及以下电力电缆也可布置在同一层支持作为强电流控制和信号电缆。

3 同一重要电路的工作电缆和备用电缆用耐火隔开时，应布置在不同层的支架上。从第 2 小节开始，可能会受到通道空间的限制。

如果真的要把它们敷在一起，需要注意的是，10kV电缆不能用单芯电缆，而是用三芯电缆。

3. 电气布线规范

配电柜内元件的电路安装：

1、组装前，先阅读图纸及技术要求。

2、检查产品型号、元件型号、规格数量等是否与图纸一致。如果发现图纸有任何不清楚或错误的地方，应向组长报告或与设计师沟通。

3. 检查组件是否损坏。

4、必须按图纸安装（如有图纸）。

5、元器件的组装顺序应从板子正面、从左到右、从上到下看。

6、同类型的零部件应保证装配的一致性。

二次回路接线：

1、控制线采用U型端子或欧标插入端子，同一接线端子接线不能超过两个端子。欧式插件或端子只能配备一个端子。

2、接线要一根线到底，不能断开连接。

3、电源线和地线需使用0.5mm2以上的线材。

4、线色管理：直流电源：蓝色线为负极，棕色（或黄色）线为正极；主回路回路：R相-黄、S相-绿、T相-红、零线-蓝、地线PE-黄绿或黑。内部芯线没有限制，但需要线数。以上线材均为铜线。

5、线束要平衡垂直，配置牢固，层次分明，整齐美观，同一单元的相同元件应走线相同。

6、二次线不得交替穿过母线。

柜外接线（现场接线）

​​​

1、尽量使用中间接线盒，减少航空插头的数量，但要注意不同电压等级的电线不能在同一条空走电缆上。

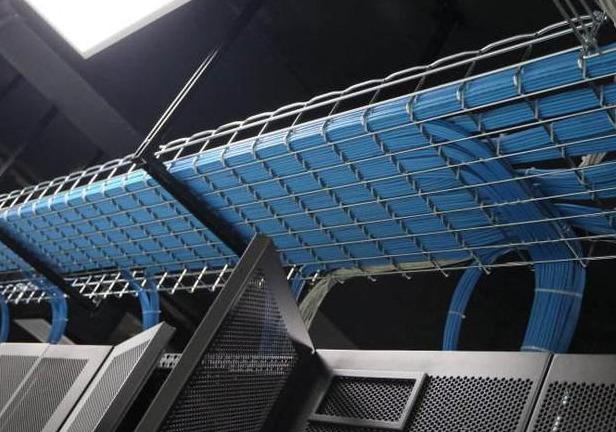

2、电缆桥架应置于地面（厚度为2mm），并加装卡扣盖，桥架应可靠接地。

3、制作航空插头时电子配线架，各针脚和线材的焊接要牢固可靠。航空插头母座上应印有不干胶标签，并用扎线带将相应标签固定在连接电缆的公端上。

4、机身上使用的线槽和金属软管必须用固定夹固定，不能粘连。

5、如果检测元件（如光电开关、电磁阀等）采用快速接头（如公母插头）连接，则元件侧使用公头连接器，控制侧使用母头连接器。

6、中间接线盒与机器人控制柜的进出口应采用固定头或护套密封，防止灰尘进入。

7、各操作面板和手动控制箱上的铭牌应整洁，整体尺寸一致。

8. 电机电缆应独立于其他电缆布线。松下私人服务器电机编码器电缆与电机电缆应至少分开 300mm。电机电路与其他电缆之间应避免长距离平行布线，以有效抑制电磁波辐射箱的传导。变频器的电机电缆必须屏蔽。

9、控制电缆尽量使用屏蔽电缆，模拟信号（数字脉冲信号）的传输线应使用双绞屏蔽电缆（如上海江通6*0.2mm2或金线）。信号电缆的屏蔽层必须两端接地，避免使用长电缆（最长可达 20 米）。

10、拖链的电缆应尽量使用拖链专用的高柔韧性电缆，拖链中的管子不要绑在一起。拖链两端的导管应固定。
