大家好，我是易涛硕电脑，今天给大家讲讲监控方面的事情。本文为长篇技术教学。熟练者请绕行。如果您不是孤陋寡闻，也不是不精通，请耐心阅读，或多或少会有收获。

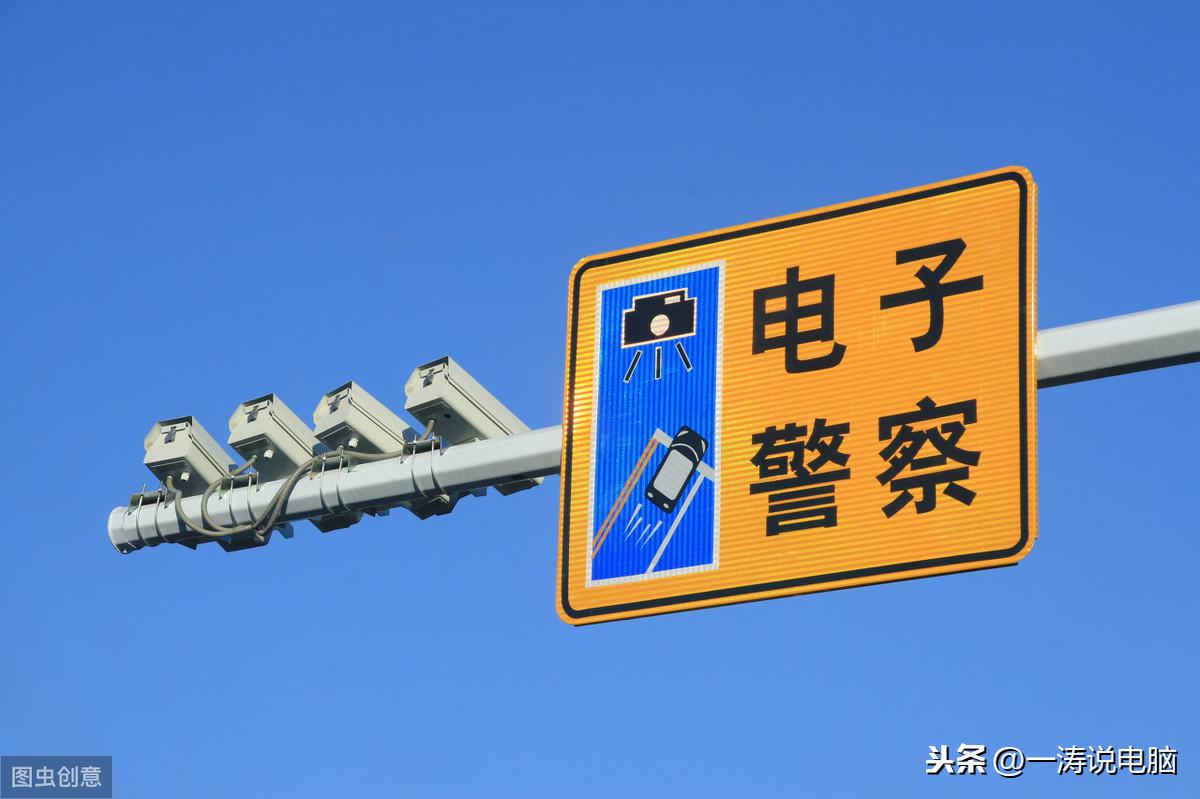

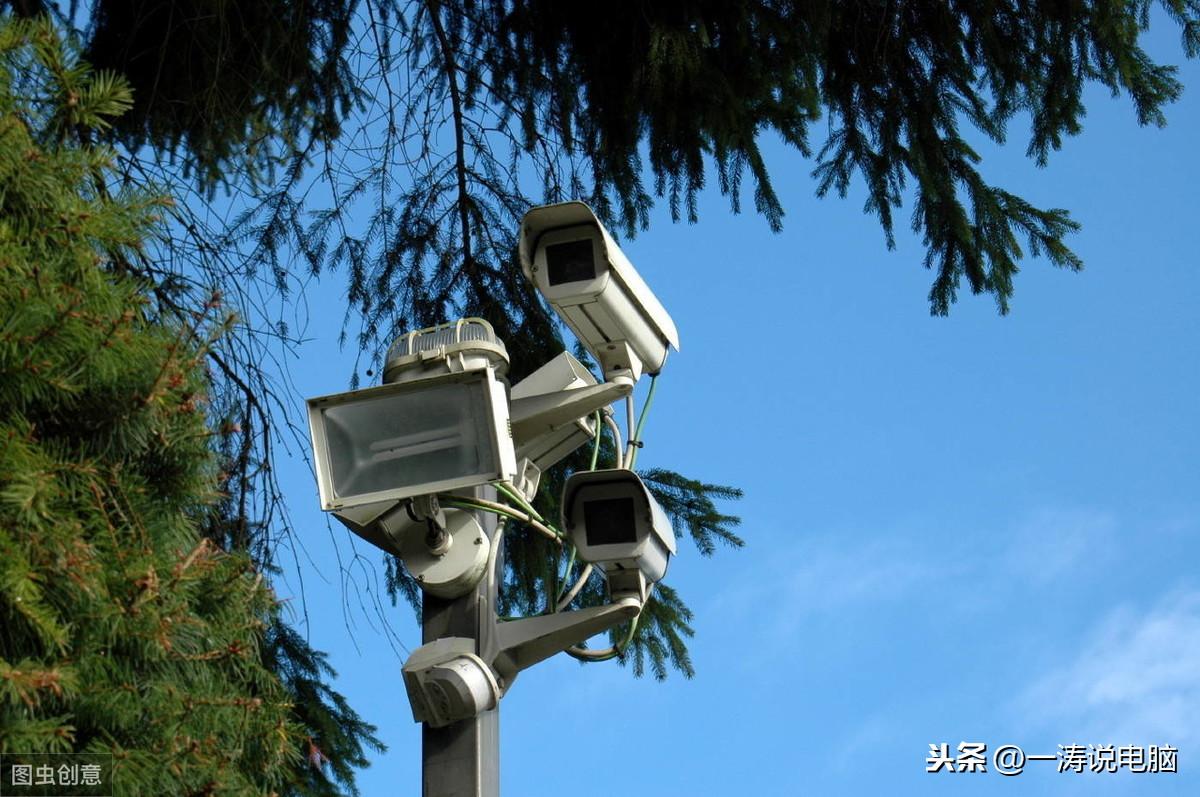

交通监控

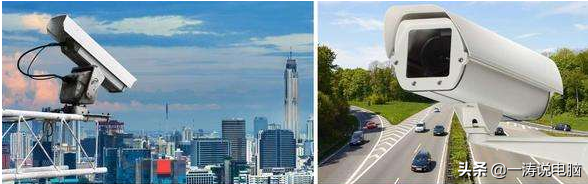

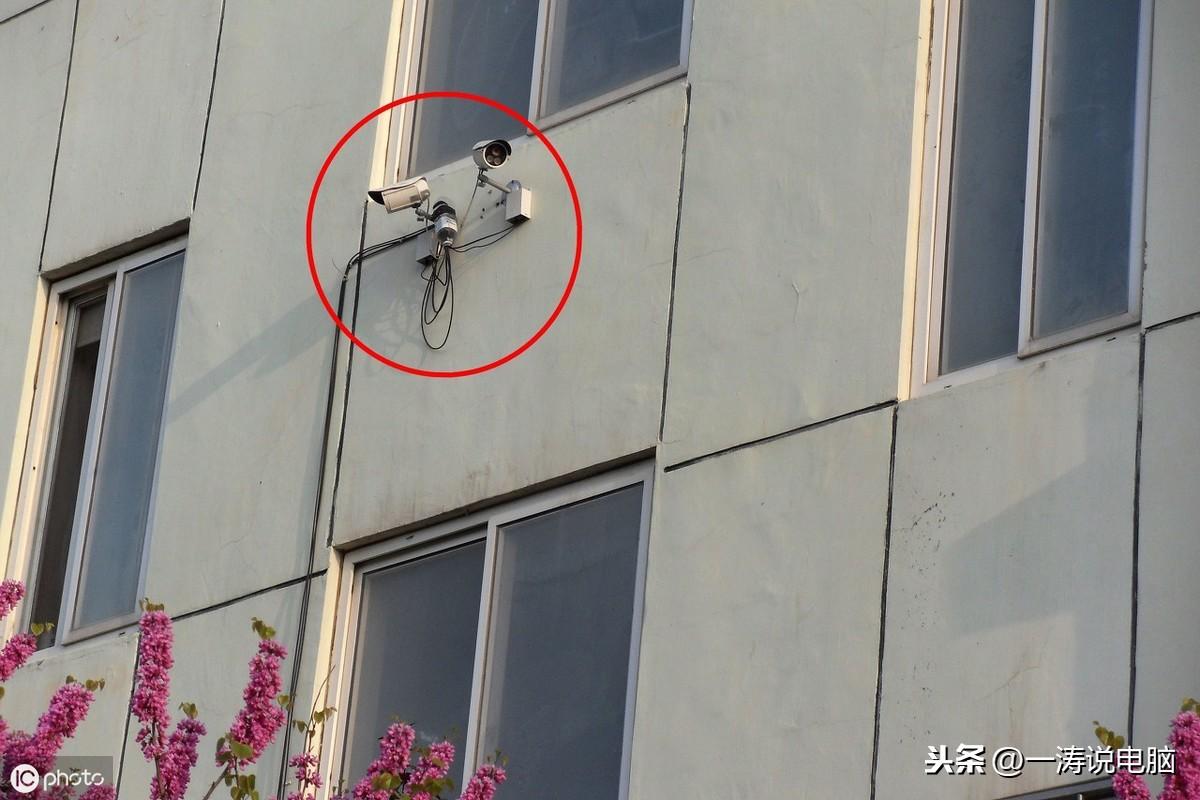

安全监控

小区监控

说到监控，大家已经很熟悉了。街道上到处都是大街小巷。我们在街道上看到交通监控、治安监控、社区治安监控。今天给大家分享一下日常监控的安装方法。监控分为模拟信号和数字信号。现在大部分都是数字信号，逐渐会淘汰模拟信号。今天我们主要讲解数字信号监控的安装。首先，您需要了解常用的监控设备。

监测常规设备及常规辅助材料：

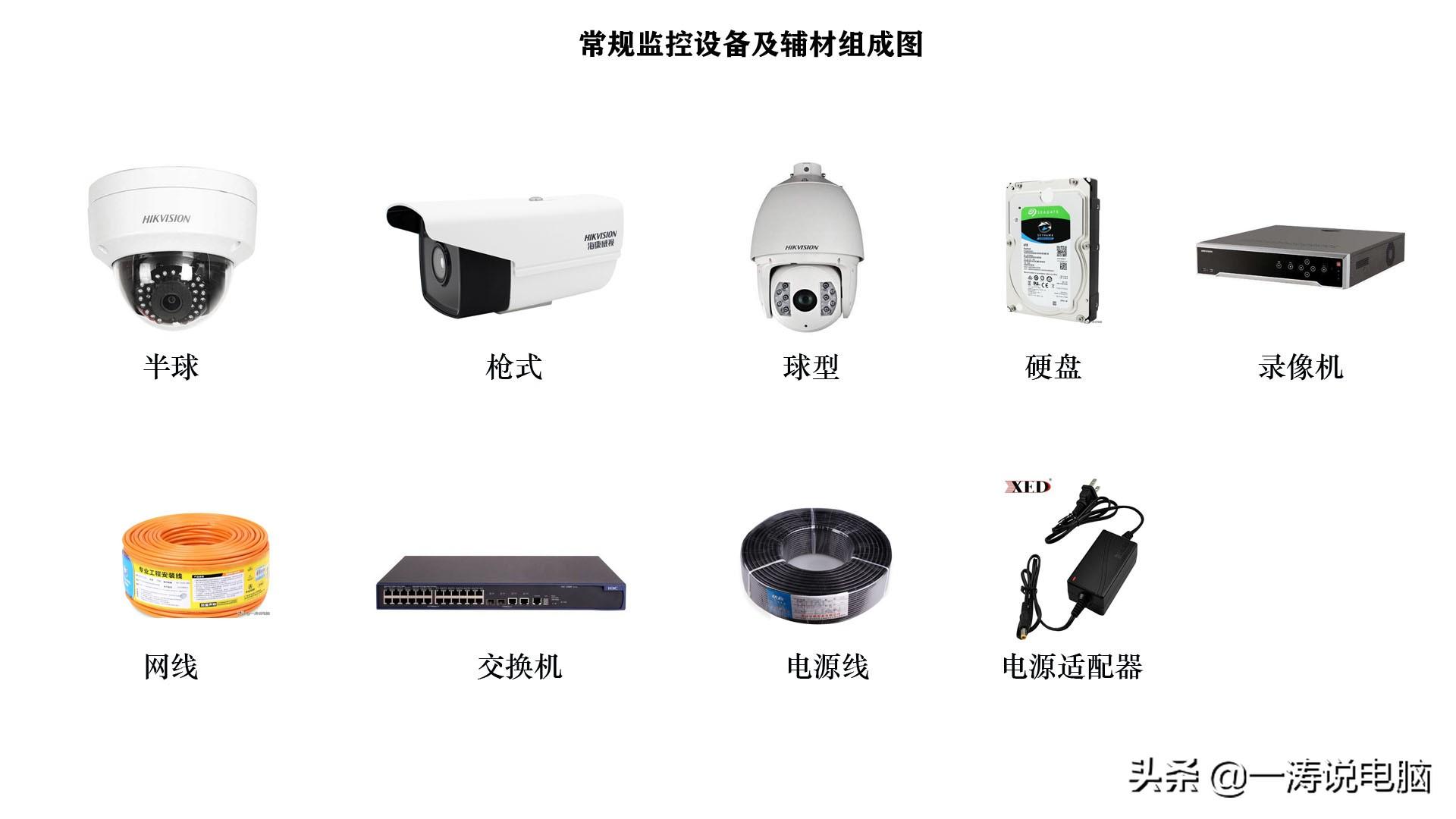

常用的需要用到的监控设备有：摄像头、交换机、硬盘录像机、监控硬盘。日常监控用到的辅助材料有：网线、电源线、电源适配器。为了让大家有一个更直观的认识，我特地给大家做了一张图，请看下图。

通过上面的图片，我们可以看到几种类型的相机。下面分别介绍这几种相机的使用场景和相机的一些重要参数。

球型摄像机：形状为半球形。球型摄像机体积小，外形美观，适合公司等办公场所及装修高档的场所使用。最大的特点是美观且易于安装。

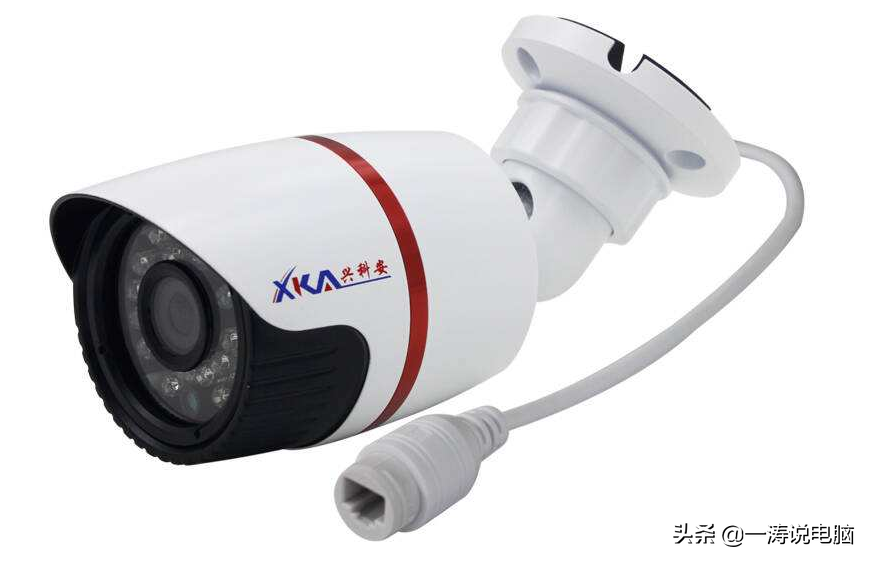

枪机：之所以叫枪机，也是因为它的外形。一般适合户外

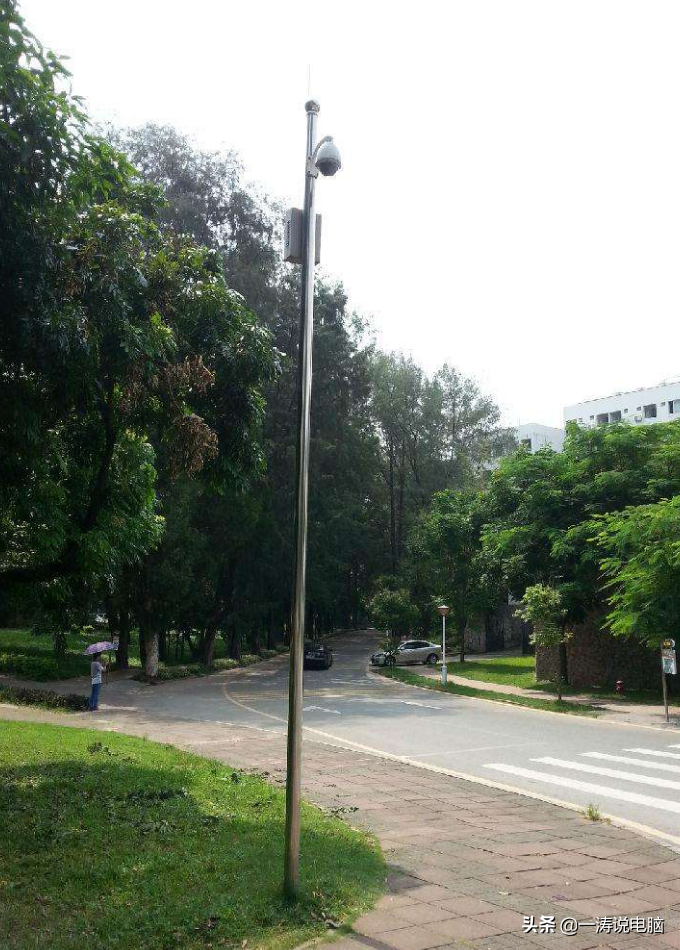

半球摄像机：顾名思义，它看起来像一个球，我们通常称之为：半球摄像机。球机可以360°旋转，这也是球机最大的特点。除了可以旋转之外，它还可以：放大和缩小。一般情况下，球机都会用在室外比较开阔的地方，因为它的可旋转特性在一些特殊的应用场景下可以充分发挥它的优势。比如下图的球机可以设置旋转180°，这样就可以看到路面，如果换成枪式摄像机肯定不行，这就是球机的优势相机。

以上介绍了摄像头的使用场景，接下来介绍了摄像头的一些重要参数，请仔细查看。

重点：相机参数

为了让大家快速理解，这里不采用比较专业的解释，而是采用通俗易懂的解释。

1、摄像头的像素，比如：200万像素或者400万像素，你可以这么理解，像素越高成像分辨率越高，就像手机摄像头一样。

2、相机的焦距：相机的另一个重要参数是焦距。这里我用人眼来打个比方。看得远，就看不到远；看得远，就看不到广。焦距一般有3.6MM、6MM、8MM、12MM、16MM。这些是最常用的角度和距离成反比。角度越大，距离越近。3.6mm镜头为67.4度。距离为15米。6mm镜头为42.3度。距离为20米。8mm镜头是32.6度距离是25米，12mm镜头是22.1度距离是40米，16mm镜头是17.1度距离是60米，3.6MM一般用于监控收银台，酒店前台，保险柜等或其他重点小范围区域。在不同场景下使用不带参数的相机。

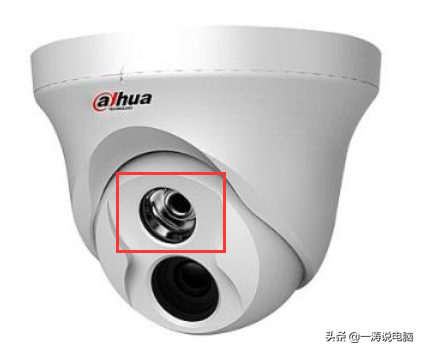

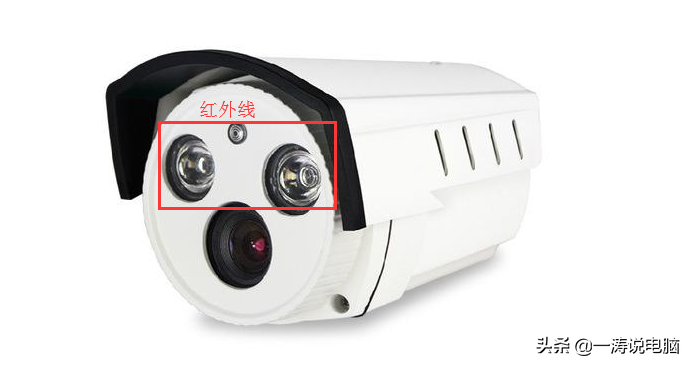

3、红外线：目前的摄像头一般都有红外线。红外线用于补充光。当光线不足时，相机会自动开启红外补光。红外线最常用于夜间，此时根本没有光源。，摄像头可以通过红外线补光捕捉到一定的画面，这就是红外线的作用。（以前红外摄像头晚上有红点，现​​在技术进步了，没有红点了）

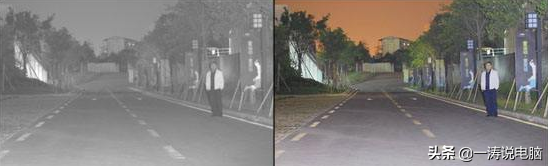

左图为夜间无光源红外补光效果，右图为正常照明效果

为什么晚上录制的视频是黑白的？这是因为照明不足。为了适应各种环境，相机厂商纷纷推出了自己的全彩相机。即使在晚上没有光源的情况下，录制的视频也是彩色的，但价格肯定会比非全彩的贵一些，可以根据客户的要求来选择。

介绍完摄像头，我们继续介绍录像机，这也是重点。

重点：硬盘录像机参数

之所以叫硬盘录像机，是因为录像机内部装有硬盘，通过硬盘存储录像数据，所以称为硬盘录像机。下面先介绍如何给录像机安装硬盘。

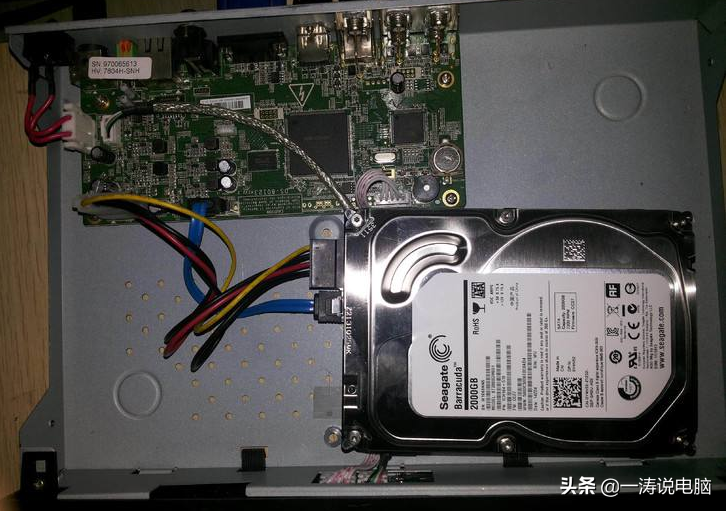

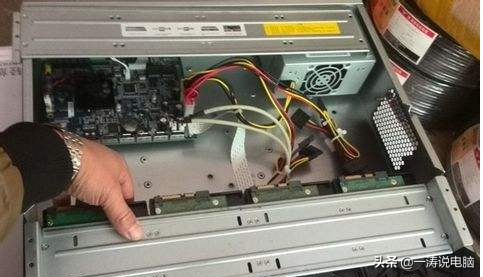

安装硬盘

其实给录像机安装硬盘很简单。只需拆下录像机外壳，将硬盘按相应位置固定好，然后插上随附的电源线和数据线即可。（不用担心线束插错，因为录像机上只有几个接口，插反了就插不上了）

硬盘录像机分为：4路、8路、16路、32路，市场上比较常见，也有一些不常见的64路、128路等，这个其实很好理解。4路表示只能安装4个摄像头，8路表示只能安装8个摄像头，以此类推。（注意：一定要选好路数，否则只能更换录像机，例如：你选了4路录像机，但你想中间装5个摄像头，那就只能选更换8路录像机，没得选，因为这个是厂家出厂时定好的，不能改，千万别动，小心。）除了路数，还有一个很重要的硬盘录像机的参数是盘位。什么是磁盘位置？表示可以安装市面上常见的几种硬盘，1-16盘位，即最多可以安装16块硬盘。在实际安装中，我们需要获取摄像头码流和存储天数来计算具体的硬盘大小和录像机数量。后面会教大家怎么算，先明白意思吧。（注意：这里的盘位和通道数是一样的，不能相加，所以计算一定要准确，否则只能换更大容量的硬盘了。）我们需要获取摄像头码流和存储天数来计算具体的硬盘大小和录像机数量。后面会教大家怎么算，先明白意思吧。（注意：这里的盘位和通道数是一样的，不能相加，所以计算一定要准确，否则只能换更大容量的硬盘了。）我们需要获取摄像头码流和存储天数来计算具体的硬盘大小和录像机数量。后面会教大家怎么算，先明白意思吧。（注意：这里的盘位和通道数是一样的，不能相加，所以计算一定要准确，否则只能换更大容量的硬盘了。）

接下来说说网线

网线对于数字监控来说绝对是不可或缺的。网线在监控中的作用也至关重要。它承担着数据传输的重任，因此网线的质量必须过关，否则会严重影响监控系统的整体质量。（在实际操作中，网线用的太好，成本太高，网线用的太差，可能会导致传输出现问题。建议在监控中使用：5类网线，这是中等）

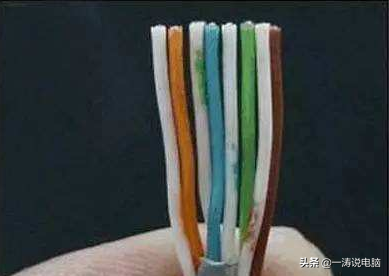

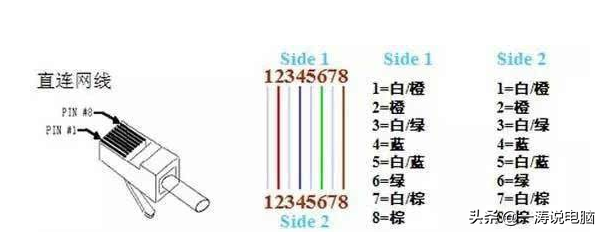

网线头的连接方法：

T586B

T586B

T586A（586A）并不是网线的网络头生产标准之一，正确的是T568B（568B）。

市面上常见的网线类型

4类电缆：该类电缆的传输频率为20MHz，以最高传输速率用于语音传输和数据传输，主要用于基于令牌的局域网和-T/-T。

5类线：这种电缆增加了绕线密度，并涂有优质绝缘材料。传输速率用于传输速率最高的语音传输和数据传输。它主要用于-T 和-T 网络。这是最常用的以太网电缆。

5e类线：5e类衰减小，串扰少，衰减串扰比（ACR）和信噪比（Loss）更高，延迟误差更小，性能有很大提升。5e类电缆主要用于千兆以太网（）。

六类线：这类电缆的传输频率为1MHz~，六类布线系统的综合衰减和串扰比（PS-ACR）要有较大的余量，提供两倍于五类的带宽。6类布线的传输性能远高于5e类标准，最适合传输速率高于1Gbps的应用。

6 类和 5e 类之间的一个重要区别是它提高了串扰和回波损耗方面的性能。对于新一代全双工高速网络应用，出色的回波损耗性能极为重要。六类标准中取消了基本链路模型，布线标准采用星型拓扑结构。要求的布线距离为：永久链路长度不能超过90m，通道长度不能超过100m。

6e类网线：6e类网线是6类网线的改进版。也是ANSI/EIA/TIA-568B.2和ISO 6/Class E标准规定的非屏蔽双绞线。主要应用在千兆网络中。传输频率方面，与六类线相同，也是200-，最高传输速度可达，但在串扰、衰减、信噪比等方面都有很大的改善。

7类线：该线是ISO 7/F级标准中最新的双绞线。主要是为了适应10G以太网技术的应用和发展。但它不再是非屏蔽双绞线，而是屏蔽双绞线，所以它的传输频率至少可以达到，是六类和超六类电缆的两倍以上。高达 。

网线最好使用知名品牌，以免出现一些问题无线监控系统，不要使用一些不知名的品牌。

下面将介绍开关

交换机分为：100M、1000M和10G交换机。一般情况下，我们只能使用100M和1000M的交换机。不同的开关用于不同的环境。稍后我会详细介绍它们。交换机的作用是：通俗地说就是网络扩展器，也可以理解为网络中转终端。

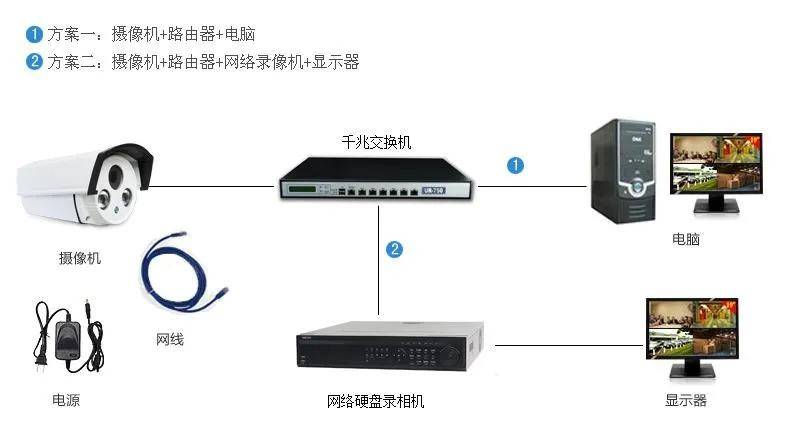

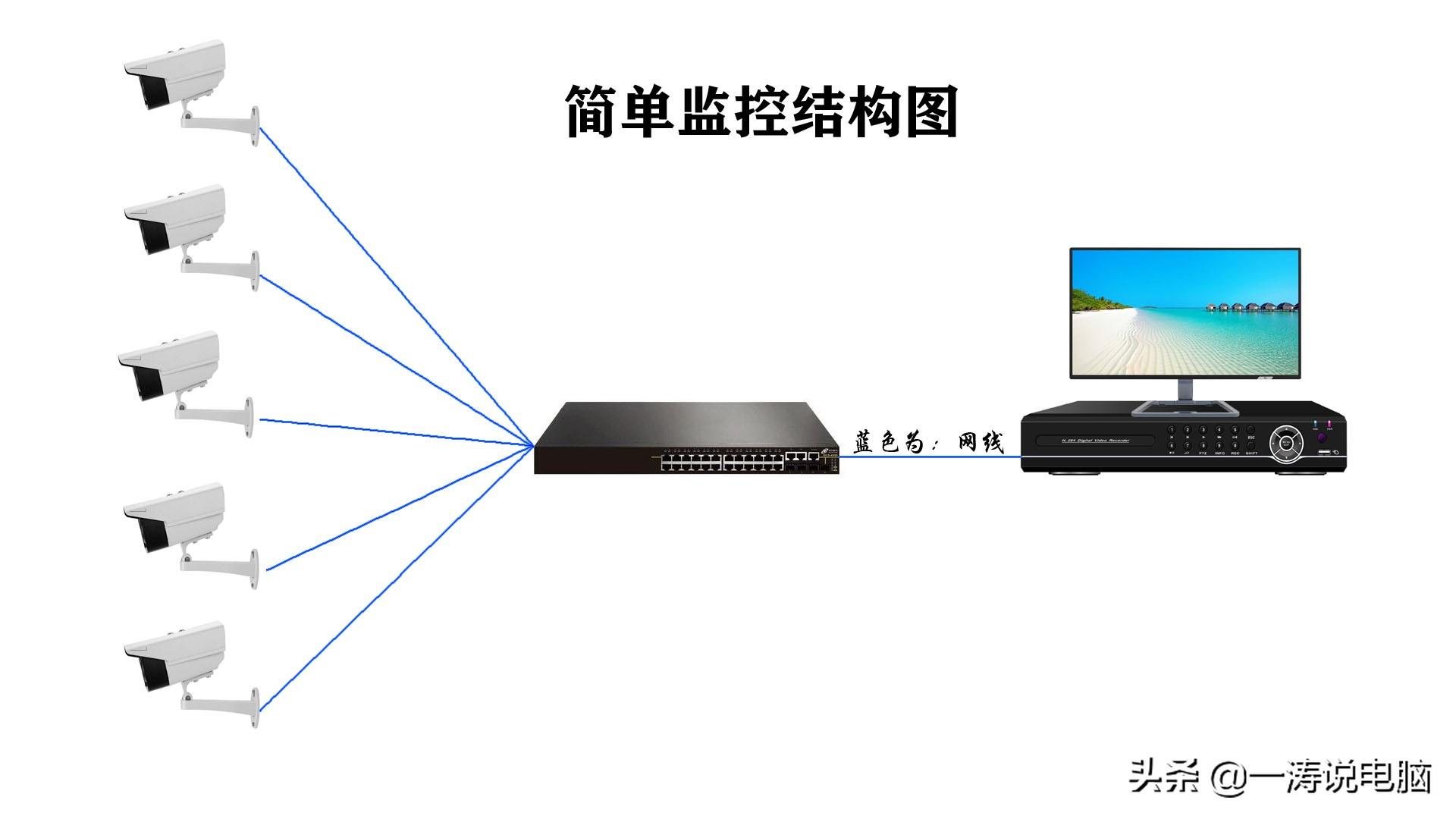

上面介绍了主要设备和一些主要辅助材料无线监控系统，下面将主要讲解如何安装监控。先用一张图来介绍一下设备连接和一些注意事项。

从上图可以看出，蓝色部分是网线。摄像机通过网线连接到交换机，再通过网线连接到录像机。这样就完成了基本的网络组件，但是摄像头需要供电，而且摄像头不是直流的。，也就是说不是220V，而是通过变压。一般球机和子弹头都改成12V2A。我们再来看看这两张照片。

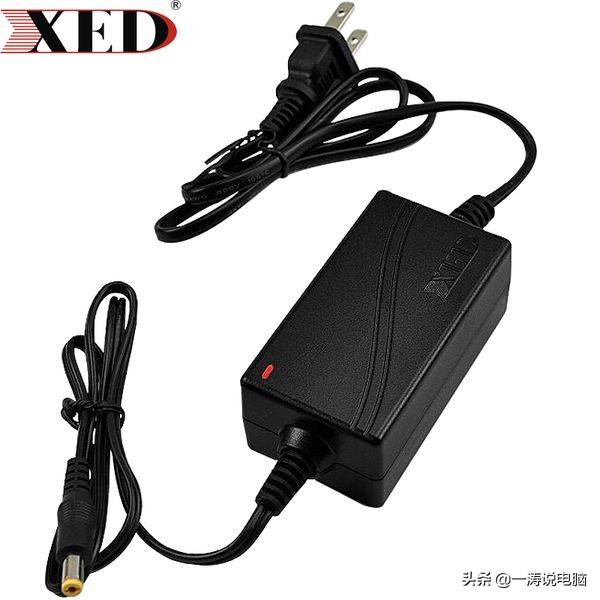

电源适配器

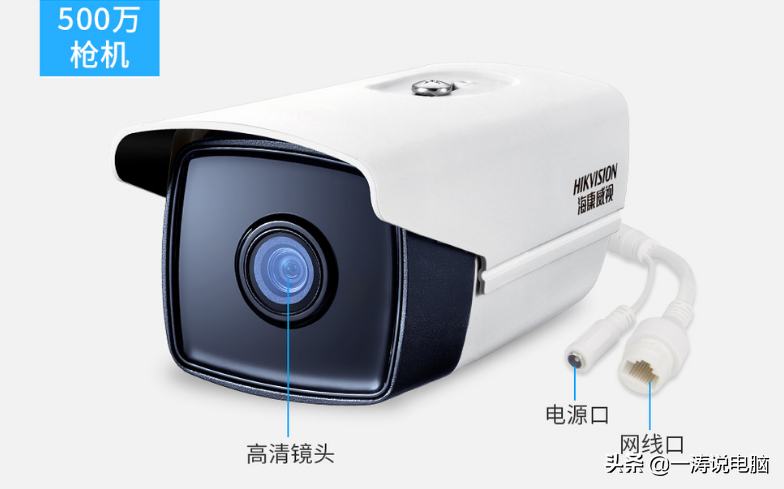

摄像头有两个接口，一个网络接口，一个电源接口。我刚刚谈到了网络接口。接下来，我将谈谈如何连接电源。如果相机旁边有电源插座，直接插上，然后连接到相机上的3.5接口。向上。但是在很多场景下，摄像头旁边是没有插座的。这时候我们就需要把电源适配器带插头的那一端剪掉，然后在中间用电源线延长一下。

重点也是一个知识点：只能把有插头的一端剪掉，3.5接口的那一端一定不能剪掉，因为电压变压后只剩12V了。如果你继续延长它，它会导致相机末端的电压不够。导致摄像头无法正常工作，只能将有插头的一端剪掉。

上面说了电源线，这里有一个关于电源线的科普知识点：监控很多时候用0.5平米和0.75、1.0平米的电源线。电源线可以串联，0.5平米可承受600瓦左右。，我们使用的适配器是12v2A=24瓦，600/24=25，也就是说一根0.5平方的电源线可以支持25个左右的相机电源，以此类推，根据不同的场景使用不同规格的电源线.

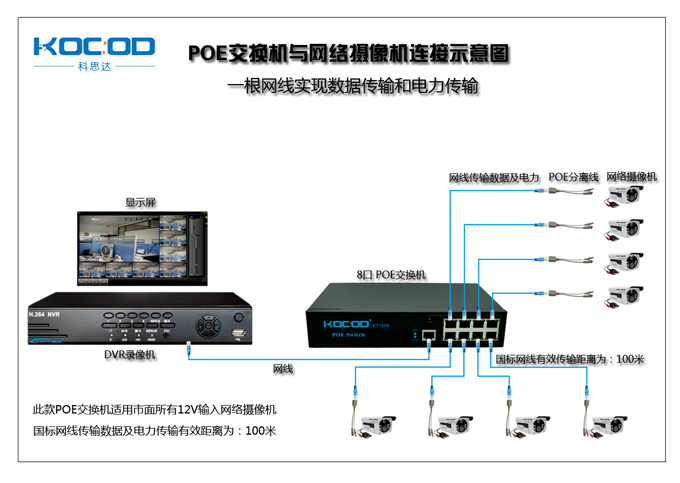

标准POE供电方式：

上面我只讲了200V直供给相机供电。下面我就来说说POE的供电方式。如果我们用100M的话，就只用1236来传输数据，剩下的4578可以用来供电。如果我们选择使用POE，必须具备以下条件

POE摄像头

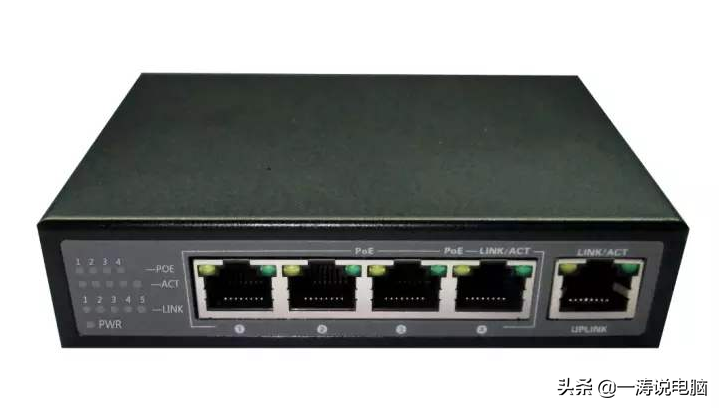

POE交换机

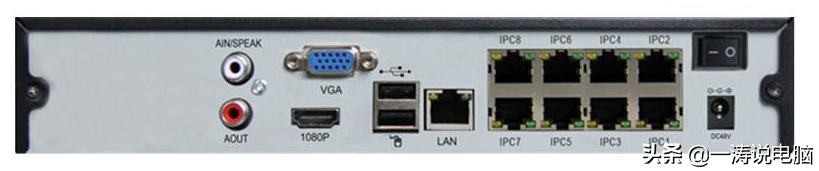

POE录像机

1.摄像机支持POE供电

2.POE交换机

3、硬盘录像机直接POE

POE供电的优点：一根网线既可以传输数据又可以供电，不需要单独拉电源线，也不需要适配器，主要是设备支持。

施工方法：摄像机直接连接录像机，中间没有转接器，或者录像机不支持POE，那么就用一个POE交换机给摄像机供电，三个根据场景使用。

POE之后还有集中供电，这里就不说了，因为集中供电在实际操作中不太实用。

百兆和千兆交换机使用场景

不同的开关用于不同的环境。我们都知道交换机分为100M交换机和1000M交换机。那么什么时候使用百兆交换机，什么情况下使用千兆交换机，请参考下图。

术语解释：IPC->摄像机、NVR->硬盘录像机

要想知道能驱动多少个摄像头，我们需要知道摄像头的码流（主码流+副码流）。网络摄像机有一个峰值带宽，只有在其峰值带宽下才能保证摄像机的稳定运行。峰值带宽=码流*码流数（实际是IPC数）*1.2。建议交换机实际带宽不要超过最大端口速率的70%，即100M不要超过70M，千兆不要超过700M。

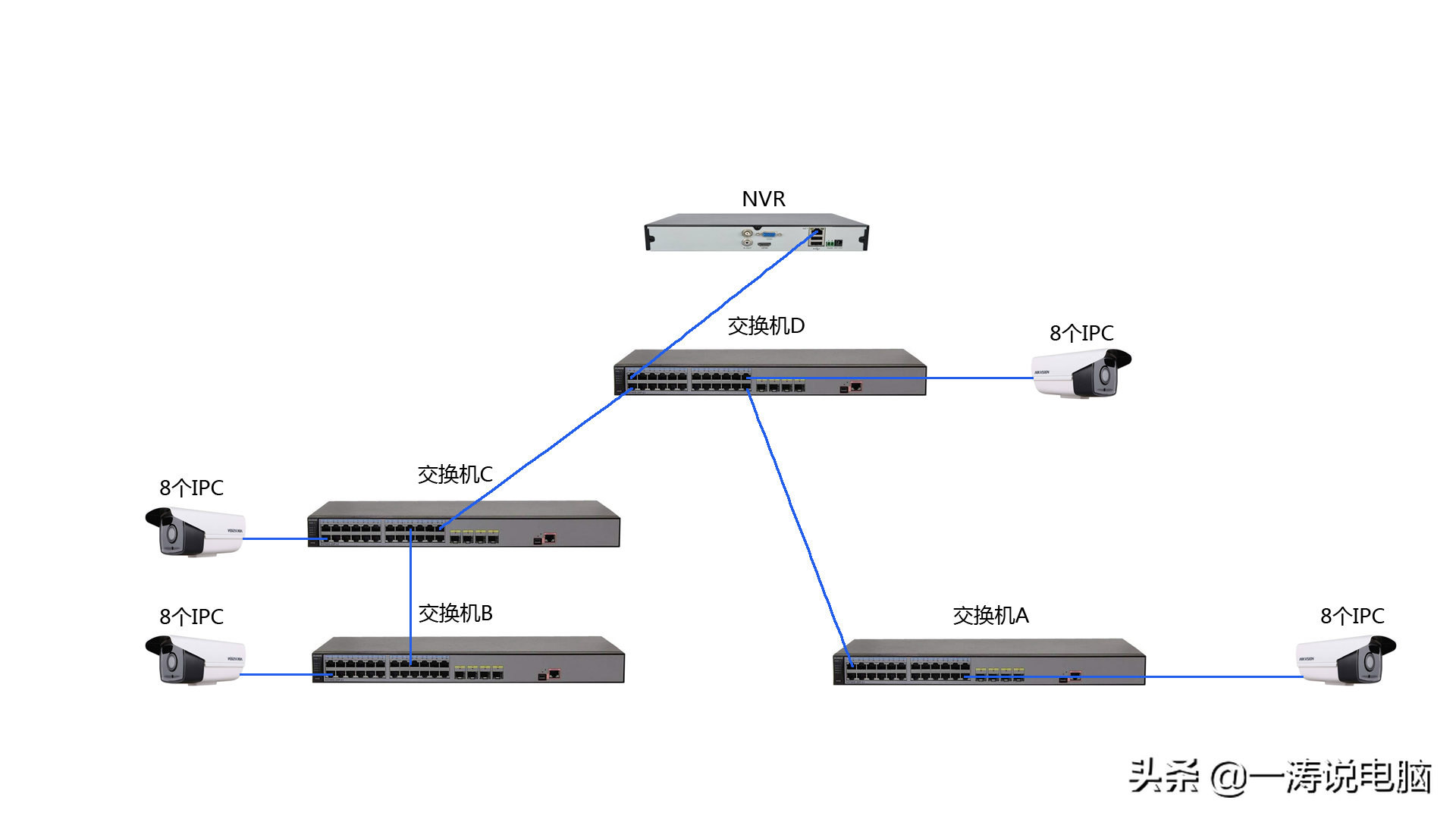

从上图可以看出，每台交换机连接了8台工控机。我们假设每个IPC的主码流是4M，副码流是0.5M，那么就是4.5*8*1.2=43.2M，所以A和B交换机都可以用100M，C和D都需要使用千兆交换机，因为C=43.2+43.2=86.4，已经操作了70M，D=43.2+43.2+43.2=129.6。

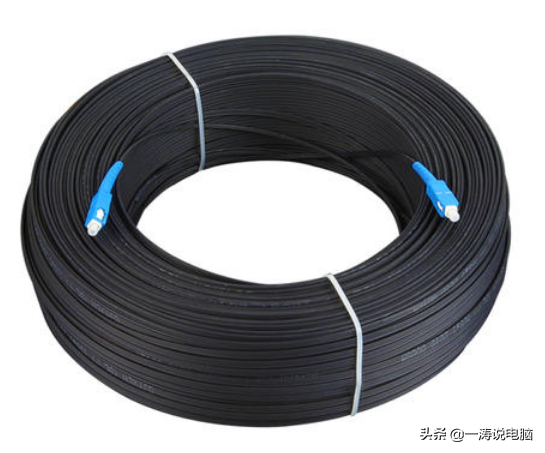

光纤的使用

特点：成本低，传输速度快

一般情况下网线传输不会超过80米，无氧铜网线最远不能超过130米。一旦超过监控，就会出现掉帧、卡顿的情况。如果总长度是200米，可以使用更好的网线，中间加一个交换机，但是如果是2公里，也可以一直加一个交换机，但是这样会大大增加安装费用。一旦网线长了，信号就会有衰减，所以这时候就会用光纤作为载体进行传输，可以是几公里，也可以是几十公里。

光纤的传输方式分为：多模光纤和单模光纤。多模光纤的传输距离较短，单模光纤的传输距离较长，可以传输几十公里。一般来说，监控多采用单模光纤。

多芯使用问题：一般情况下，多个终端需要多芯，但在实际方案设计施工中会考虑冗余，因此每个终端最多使用两芯，整线冗余也可以考虑到成本而使用。其余1-2个核心。比如你的交换机接了三根光纤，就需要三芯（实际用的是四芯光缆），因为除了单芯光缆外基本没有奇数芯的光缆光纤，如：三芯，五芯等。当然，一个光芯只能连接一个终端设备也不是绝对正确的，也可以在一个光芯上串联多个终端，但是这需要多个拼接，

光纤收发器：听收发器的名字，所以是一侧发送，另一侧接收。收发器成对使用，不可单独使用

光纤拉好后需要打尾纤，然后连接到收发器进行数据传输

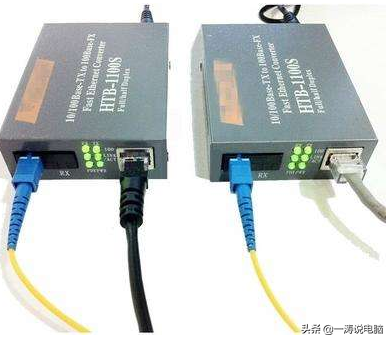

光纤收发器

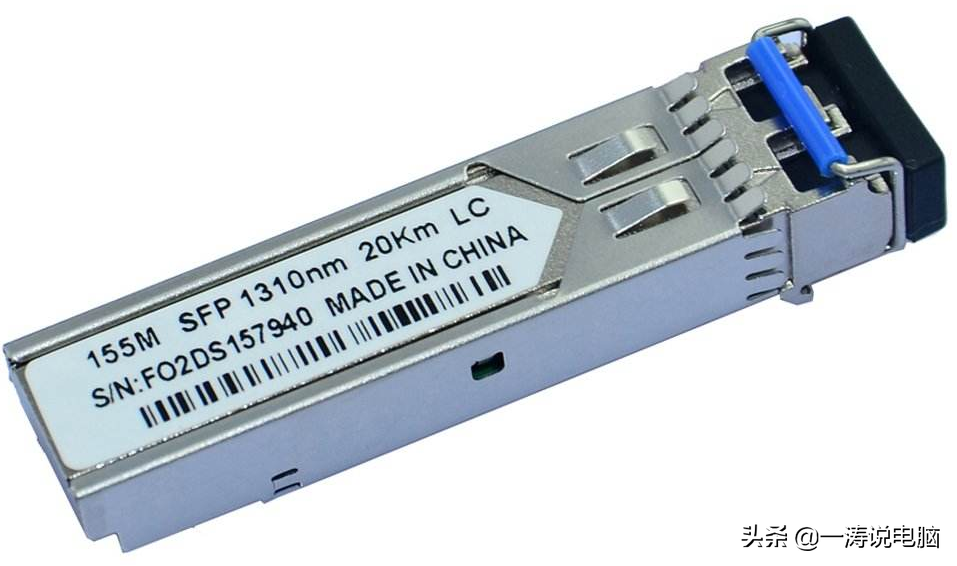

光模块

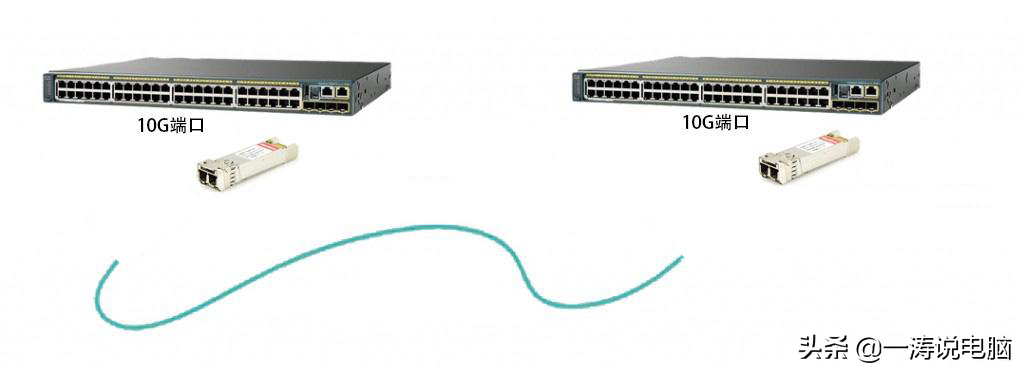

光模块接入方式

当光模块被交换机支持时，直接连接到交换机接口，这样就不用光纤收发器了。如果交换机不支持，则必须使用光纤收发器。

在光纤这个环节，给大家介绍一下。如果介绍的太详细，会造成太长。不懂的请再问度娘。想跟大家说一声对不起！

无线网桥的使用

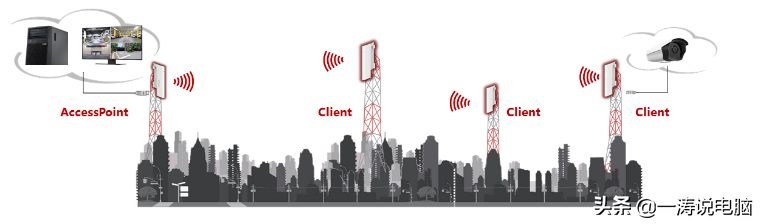

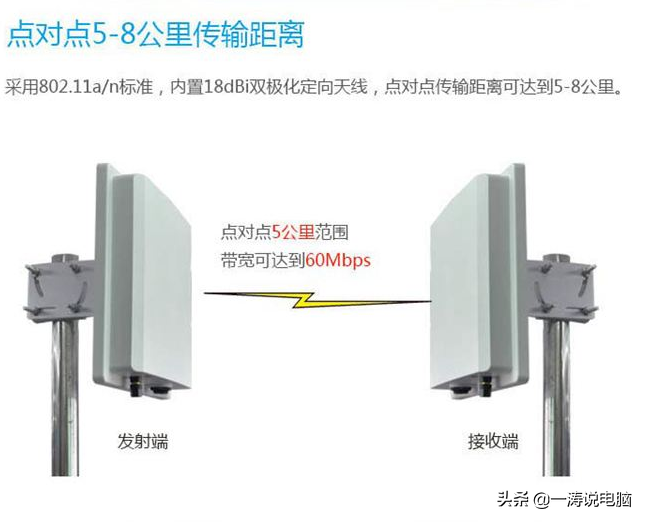

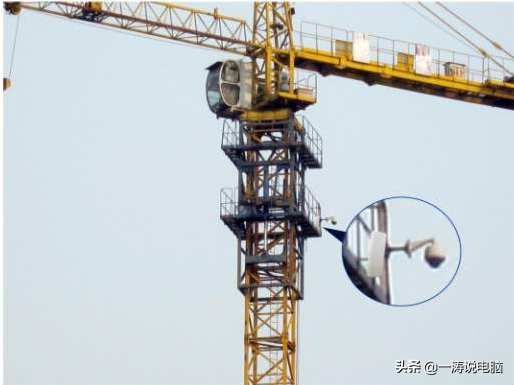

在一些特殊场景下，不适合布线。这时候就要用到无线网桥了。无线网桥其实有点像无线路由器的wifi功能，只是功能上有区别。一般一对网桥使用一个发射器和一个接收器，这称为点对点，或单对多点，单对多点一般不超过3点，即1对3。常规无线网桥的传输距离为1-5公里。传输速率取决于网桥的参数。不同品牌和型号的传输速率不同。无线网桥应用场景如：电梯、塔吊等不适合布线的地方，但必须是空旷的地方，中间不能有障碍物，否则信号会受到影响。网桥的设置这里就不介绍了，每个品牌的设置方法都不一样。

这里是TP-LINK的设置方法，大家可以参考

硬盘录像机需要存储多少硬盘

H.264

计算方法：在计算之前，我们必须知道摄像机的码流，包括主码流和副码流，这样才能准确计算。

公式如下：码流×3600×24÷8÷1024÷1024=一天

码流是按秒计算的，所以容量也要按秒换算

3600=1小时

24=一天24小时

8=字节

要转换 G，请除以 1024

换成T需要再除1024

结果是一天所需的容量。如果存放一个月，就乘以30，以此类推。

例子：

8路300W工控机，主码流3MB，副码流0.5MB

3.5MB/s 转换为

(3584*3600*24/8*1024/1024)*8=295.3GB

H.265

H265在保证清晰度的同时，实际上对码流进行了压缩，所以与H.264相比，存储空间减少了一半

以上面的例子为例：

H.264 (3584*3600*24/8*1024/1024)*8=295.3GB

H.265 (3584*3600*24/8*1024/1024)*8/2=147.65GB

好吧，这里是一涛在谈论计算机。如果还有什么不明白的，欢迎留言交流。今天的分享就先到此结束，我们下期再见。
