一、智能社区可视对讲系统概述

楼宇可视对讲是小区智能化系统投入较大的系统，应尽量选择性价比较高的产品，降低施工布线和人工成本，节约建设成本。本项目考虑数字TCP/IP可视对讲系统，TCP/IP是一种开放标准，系统具有非常大的带宽，同时多方通信无干扰，系统容量不受限制，可以自由扩展和升级。

全数字化楼宇对讲系统是基于网络技术和嵌入式技术进行研发，产品成熟稳定，集可靠性、安全性、实用性、合理性、适用性、先进性、经济性、科学性、兼容性和可扩展性于一体。

2. 系统设计

社区对讲系统是

主要由半数字对讲系统和全数字对讲系统组成，对讲系统由室内机、单元门机、壁挂机、管理中心机等组成。

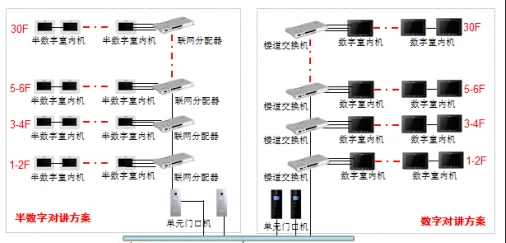

对讲系统拓扑图如下所示

1. 社区入口

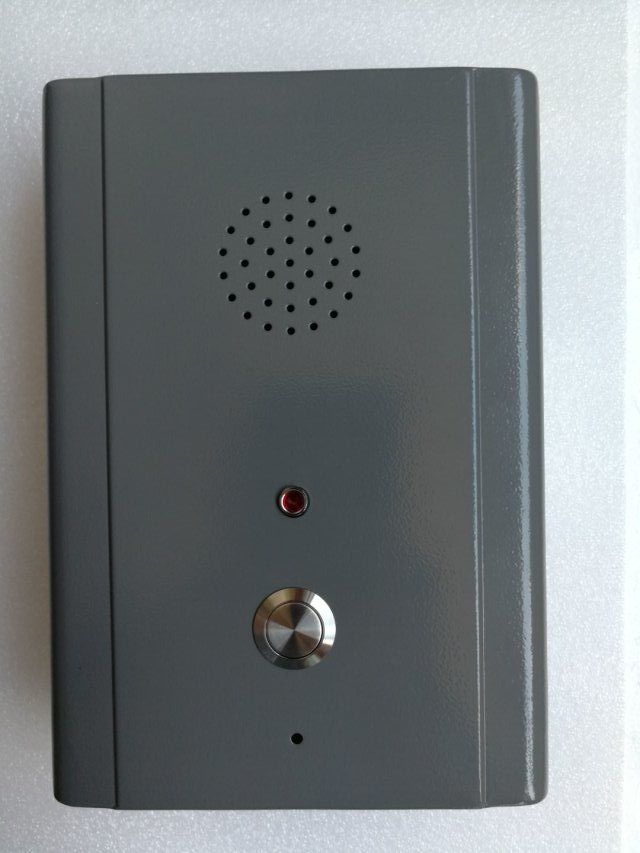

在社区的每个出入口安装壁挂机。当小区有访客时，一般先通过小区岗亭，保安通过围栏机呼叫住户室内分机，接通后，向业主确认访客身份，确认身份后允许进入。墙

机一般安装在室外或社区岗亭内，所以选择合适的位置，不要将墙机安装在阳光直射或雨淋容易潮湿的地方，否则容易影响摄像机的效果。安装位置主要是美观，易于操作。如果由于现场环境而有可能被雨淋湿，请选择防护等级为IP65或以上的墙机，或安装防雨罩。

壁挂机具有TCP/IP传输能力，无需任何转换设备即可连接到小区局域网，可通过社区局域网实现与室内分机和管理中心的可视对讲通信。墙机是社区的主要安全屏障之一。

2. 单元门

访客需通过小区门墙机确认后到达单元门口后再次确认，并通过单元门机致电楼内居民，以及

居民可通过室内机接听单元门机呼叫，视频声音确认后开门。每个单元的门口都装有彩色可视门机，帮助建筑物内的用户完成对访客进入建筑物单元门的确认。

全数字可视对讲系统省去了繁琐的中间设备，省去了网络控制器、网络选择器、多门选择器、信号放大器、信号隔离器等模拟系统等中间设备。整个单元只需要一个汇聚交换机作为接入点，门机可以通过接入汇聚层交换机接入小区局域网。此外，门禁系统还应配合门机开锁，门锁、闭门器和开门按钮应相互匹配，以免强烈撞击的噪音太大影响一楼的其他居民。

作为社区安全的领域

不可忽视的是，地下室也是社区安全相对薄弱的区域，很多情况下，犯罪分子会趁机从地下室走到单元走廊，对社区居民的生命财产安全构成严重威胁。我们在地下停车场的单元楼梯上设计了门机或门禁，如果要进入单元，必须与居民确认或通过门机刷卡，否则无法进入单元楼。

数字门机具有门禁接口，可以轻松完成门禁和对讲的统一设置，使社区单元的出入口设计更加灵活。

3. 室内

当有访客呼叫时，居民通过室内单元的显示屏观察访客，并决定是否与他交谈并允许他进入住宅楼。

视觉家用室内机一般安装在客厅、客厅

或入口过道等方便居民操作的位置，一般情况下，居民室内主机放置在客厅的入口门口，考虑到家中老人和孩子，所以安装高度不宜过高，室内机的安装高度距底边距1.2-1.5米。同时，考虑到用户在装修时安装位置可能会发生变化，布线时需要为每个家庭预留1-3米的预留线路，以便业主在装修时可以换线。

这

室内机配有开锁、呼叫、监控等按钮，通过相应的按钮，住户可以实现室内分机和管理中心的联系，还可以监控单元楼出入口处人员的出入口，以及打开单元门口的电控锁等功能。

同时，室内机可以连接到智能家居控制主机，实现智能家居的整体方案。

4. 信号传输系统采用TCP/IP

协议组网，系统架构灵活，扩展自由，容量不受限制，所有命令和状态信号均基于TCP/IP网络数字编码信号，具有抗干扰能力强，性能稳定的特点。

组网线路可以利用现有的小区局域网也可以独立形成可视对讲局域网，一般来说，建议建立单独的可视对讲局域网，以简化网络环境，避免IP地址冲突。

系统室外部分采用单模光纤，建筑内部采用网线和电源线，方便快捷地完成施工布线。与普通模拟对讲系统相比，网络化的中间设备大大减少，系统易于打开和调试。

5. 系统电源管理

平台主机和客户端PC直接由管理中心的220V交流电供电，交换机等设备在弱井中取电。室内分机根据情况配置电源防盗报警系统，一般情况下，开关电源为室内分机提供12V直流电源。

考虑到单元门机与电控锁相连，并且

开门时电控锁所需的瞬时电流较大，门主机采用单独的供电方式供电（单独配置12V电源），电源安装在梯形弱电箱（或一层弱电房）内。

墙机的供电方式与门主机相同。各种终端设备均采用低压直流电源。

三、系统功能

1.可视对讲功能

a. 访客与居民交谈访客

来访时，通过小区入口处的墙机呼叫居民，相应的居民可以通过语音对讲和视频监控确认访客的身份，确认后开门让访客进入小区;当访客到达单元门口时，他或她会再次致电居民要求通过门机解锁，居民确认后可以按下解锁按钮为访客远程打开单元门锁;如有必要，居民可以在门前安装第二台确认机，当访客到达门口时，可以通过门铃按钮呼叫室内机，居民最终确认后可以通过语音对讲和视频监控打开门。

二.墙机/门机呼叫管理中心当呼叫客人的居民

不接听时，可以通过墙机或单元门机呼叫管理中心，管理层可以通过联系居民来确定是否需要解锁来访客的身份。

三.管理中心呼叫居民居民

还可以通过室内机呼叫管理中心进行双向语音对讲，管理机或管理平台可以文字显示居民的相关信息。在紧急情况下，管理中心也可以直接致电家庭的室内单位进行通知。此外，当车主忘记带卡时，还可以通过壁机或门机致电管理中心，管理员可以为他远程开锁。

d. 居民之间的通话

社区内任意两个室内分机之间可以实现双向语音对讲，群组通话时同一号码的分机也可以互相呼叫。如果室内机有内置摄像头，则可以执行双向可视对讲。

2.监控功能

a.室内机监控门机和墙机

居民可以通过数字室内机监控功能随时主动查看门机和围栏机前的监控图像。通过室内机的操作界面，可以任意切换需要监控的不同机的出入口。门口机标配130万像素彩色摄像头，画面清晰流畅，夜间白光补偿。

b. 监控摄像头

居民关注主要区域（如操场、老年病房、停车场等）的实时视频图像，授权摄像头监控社区其他公共区域的图像。同时支持人工增加IPC功能，满足别墅项目居民自建监控摄像头需求。

3.门控解锁

a. 刷卡解锁锁

居民回家后，可以在门机相应区域刷感应卡打开单位的门锁。系统联网时，门机卡号数据可与管理中心机共享同步，方便管理中心统一管理。居民执行刷卡操作后，单元门机的刷卡历史信息保存在中央管理机中。门机和中央管理机都可以向居民发放卡。

b. 密码解锁

当居民回家时，他们可以在门机上输入密码打开单元门锁，支持每户一个代码或公共密码。门机的公锁码可在管理中心统一管理和修改。

c. 远程解锁访客

呼叫住户后，居民确认访客身份，按下室内机的开门按钮，门自动打开。

当居民丢失IC卡、忘记开锁密码或因其他原因无法开门时，直接致电管理中心，管理员确认身份信息后可远程开门。

社区管理中心的管理员也可以通过管理平台或管理中心机器进行远程控制，直接打开每栋楼门口的墙机和电锁。

4. 信息发布管理

中心可以向指定家庭发送文字或图片信息，也可以通过管理软件向指定的用户群体发送公告信息。除了社区公告、通知等信息外，系统还可以向室内机推送广告信息。

当小区有重要信息需要通知居民时，可以通过中央管理机以文字或图片的形式将通知发送到室内机或业主的手机上。居民可以通过室内机的公告按钮查看社区通知。

5. 网络功能

a. 时钟同步在线门机

不需要手动设置系统时间防盗报警系统，网络连接后，门机自动将机器时间更正为系统服务器（中央管理机）时间。时间同步是保证时间参考值的前提。

b. 远程升级

所有联网设备都可以通过管理中心的软件平台进行远程升级，以便及时扩展系统设备，或者有针对性地解决实际使用过程中遇到的问题，进一步提高系统的稳定性。系统支持批量升级。

6.防盗报警

a. 紧急呼叫

当居民需要联系管理人员时，可以致电管理中心

通过室内机的紧急呼叫按钮，中心管理机响铃并显示呼叫的居民信息，管理人员按下应答后即可与居民沟通。

二.可访问各种报警探测器

室内机提供多个有线报警防区，可连接多种探测器，包括烟雾探测器、气体探测器、红外探测器、红外对射探测器、门窗磁、窗帘等。7英寸室内机最多可连接8个有线报警输入。

c. 报警网络通知

当探测器检测到报警时，室内机提示报警，同时将报警信息传输到管理中心

（触发紧急按钮将报警信息发送到管理中心，室内机不会响起报警铃声）。管理中心有报警提醒，报警信息记录将存储在数据库中。通过后期的记录查询，管理者可以查看报警的时间和地点。

d. 电子地图功能

报警时，管理中心除声光提醒外，在管理软件上自动弹出电子地图，以明显的方式上报警情，并通过电子地图显示居民的详细信息，以便管理人员及时找到现场，确认或处理警情。

7.人像捕捉功能

当一个人进入小区或门口时

无论是刷卡、用密码开门，还是通过呼叫管理中心开门，系统都会捕捉到人的脸部照片进行保存。即使使用了未经授权的门禁卡，或者来自其他设备的门禁卡，系统也会自动抓取图像并保存。当管理中心的保安发现异常情况时，也可以手动点击抓图。
