视觉检测系统常用的LED光源机器视觉光源，按其外观一般可分为以下10类：

1、环形光源环形光源提供不同的照明角度和不同的颜色组合，可以更好的突出物体的3D信息；高密度LED阵列，高亮度；各种紧凑型设计，节省安装空间；光影问题；可选配扩散板导光，光束分散均匀。

2、应用领域：PCB基板检测、IC元件检测、显微镜照明、液晶校准、塑料容器检测、集成电路印刷检测。

2、背光源采用高密度LED阵列面，提供高强度LED背光，可以高亮物体。它特别适合用作显微镜载物台。红白两用背光灯和红蓝多用背光灯可配置不同颜色，满足不同被测对象的多色需求。

应用领域：机械零件尺寸测量、电子元器件及IC外观检测、薄膜污点检测、透明物体划痕检测等。

3、条形光源条形光源是比较大的方形结构的首选光源。

应用领域：金属表面检测、图像扫描、表面裂纹检测、液晶面板检测等

4、同轴光源同轴光源可以避免物体表面凹凸不平造成的阴影，从而减少影响；有的采用分束器设计，减少光损，提高成像图像的清晰度，均匀照亮物体表面。

应用领域：该系列光源最适用于折射率极高的物体，如金属、玻璃、薄膜、晶圆等表面的划痕检测、芯片和硅片的损伤检测、Mark point定位、包装条码识别。

5、AOI专用光源，具有不同角度的三色光照射，照射突出焊锡的3d信息；额外的扩散板引导光线以减少反射；不同的角度组合在一起；

应用：用于电路板焊锡检测。

6、球面积分光源在半球内部具有积分作用，将底部释放的光束360度均匀折射，使整个图像的光照非常均衡。

应用领域：适用于曲面、表面不平整度、曲面检测，或对金属、玻璃表面有强反射的物体进行表面检测。

7、超高亮度线性光源，采用柱面透镜聚光，适用于各种生产线的连续检测。

应用领域：阵列相机照明专用，AOI专用。

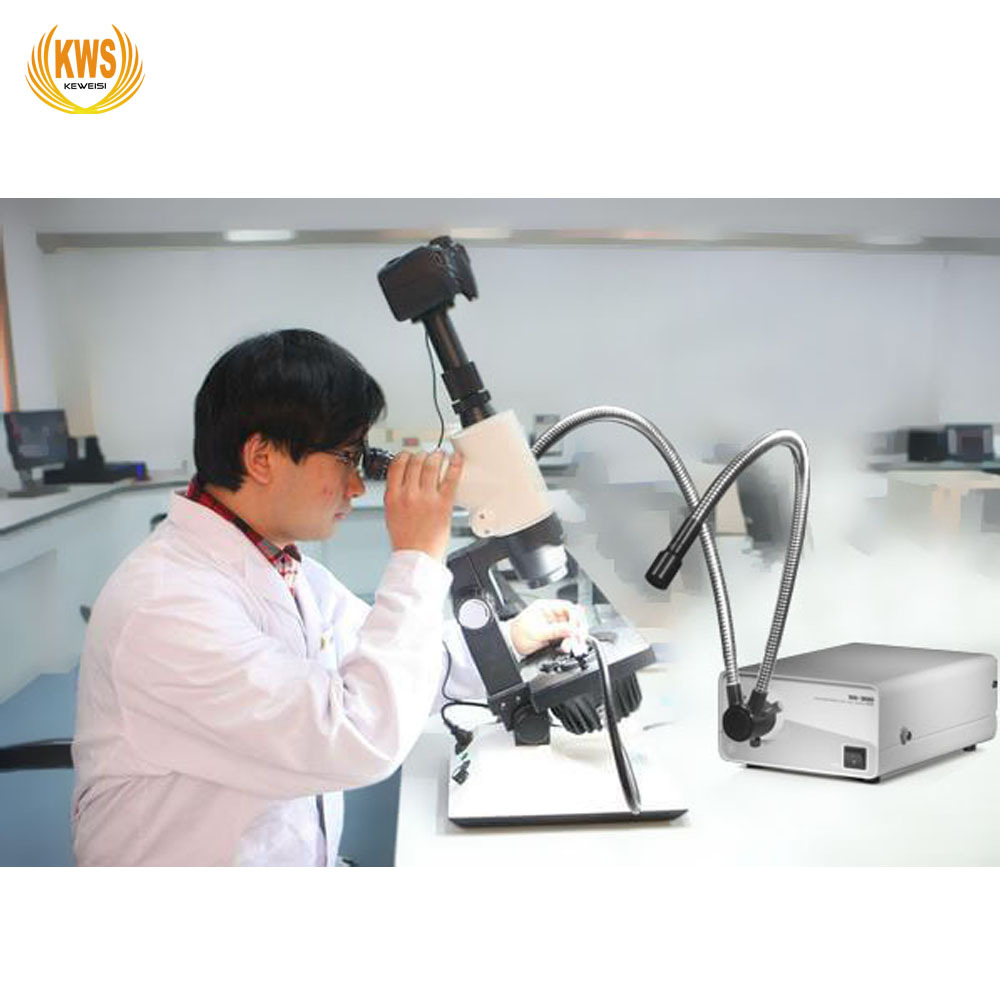

8、点光源大功率LED，体积小，发光强度高；替代光纤卤素灯，特别适用于同轴光源作为透镜；高效散热设备，大大提高光源的使用寿命。

应用领域：适用于远心镜头，用于芯片检测、Mark点定位、晶圆和液晶玻璃基板校正。

9、组合式条形光源四边装有条形灯机器视觉光源，每边照明独立控制；所需照明角度可根据被测物体的需要进行调整，适用范围广。

应用案例：CB基板检测、IC元件检测、焊锡检测、Mark点定位、显微镜照明、封装条码照明、球形物体照明等

10、对准光源对准速度快；大视野；高精准度;体积小，易于检测和集成；高亮度，可选辅助环形光源。
