关于达利电气

集开发、设计、生产、销售服务为一体的专业仪器制造商。产品在电力、石化、冶金、机械、煤炭、医药等领域拥有数千家客户。

公司主要产品有：数显功率计、温湿度控制器、功率变送器、过压保护器、干式变压器温控器、散热风扇、消谐器等。电力监控仪表包括X系列数显功率计、K系列可编程智能电能表、Z系列网络电能表、E系列多功能电能表、H系列多功能谐波表等五个系列产品。

利达人秉承“质量第一，客户至上”的宗旨智能电力仪表，坚持“以质量求生存，以科技求发展，以管理求效益”的经营方针。与各界朋友精诚合作，不断开拓创新，热忱服务新老客户！

系统概述

为了保证电力系统的安全运行。要了解电力系统的运行状态，需要对电力系统的各种运行参数进行实时检测。电力监控系统成功高效地完成了这项任务。电力监控系统已成为电力系统自动化的重要组成部分，也是保证电力系统安全运行的重要措施之一。

大理电气监控系统采用计算机、计量保护装置和总线技术，对中低压配电系统的实时数据、开关状态和远程控制进行集中管理。电力监控系统可为企业提供“监控”一体化的整体解决方案。

本系统由多年从事电源软件设计的资源开发人员自主开发。操作平台采用大型关系型数据库MySQL作为数据库平台。数据安全准确。系统具有自动备份功能，数据无需整理。先进的软件包，配合网络和实时库，可以准确、实时地描述现场情况。

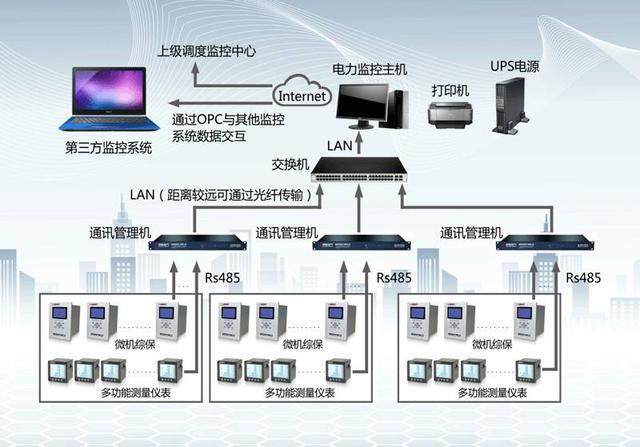

系统结构图

根据低压开关站电力监控后台系统的具体特点，提出了针对性的系统设计。典型的系统拓扑图如下：

系统结构

系统分为四层：

第一层为设备层，包括：电力仪表、微机继电保护、光伏逆变器、智能开关、故障录波设备、测温设备、直流屏等。

第二层是采集层。通过前端的通信管理机，该区域的设备可以通过通信接口和协议进行数据采集和传输，并通过标准以太网接口将数据传输到上层。

第三层是传输层。网络通过交换机组成，各个区域的采集设备通过网络传输。常见的有星形网络、环形网络等。链路介质包括双绞线和光纤。双绞线只能形成200米以内的区域网络，而光纤则不受距离限制，可以形成复杂的长距离传输层网络介质。

第四层是显示层。通过监控软件，提供图形化呈现效果，图形化展示系统运行数据。除显示外，还提供故障信息采集、故障再现、历史数据、波形分析等功能。运行日志、运行管理等功能。除监控中心外智能电力仪表，还通过WEB、手机APP等方式向管理者提供实时和数据展示。

主界面

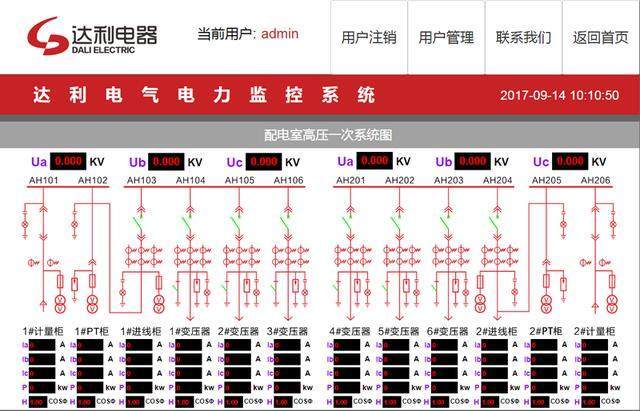

高压电路图

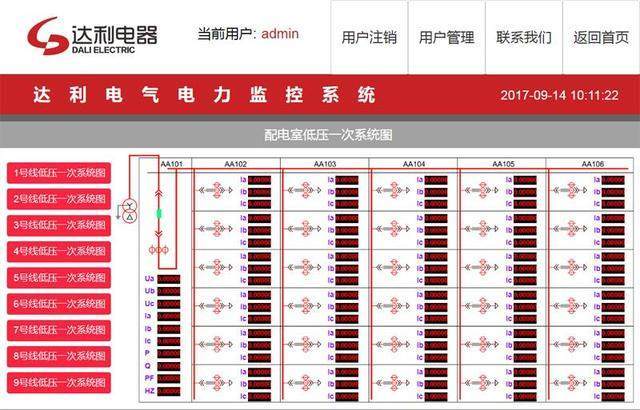

低压接线图

负载排名

实时遥测

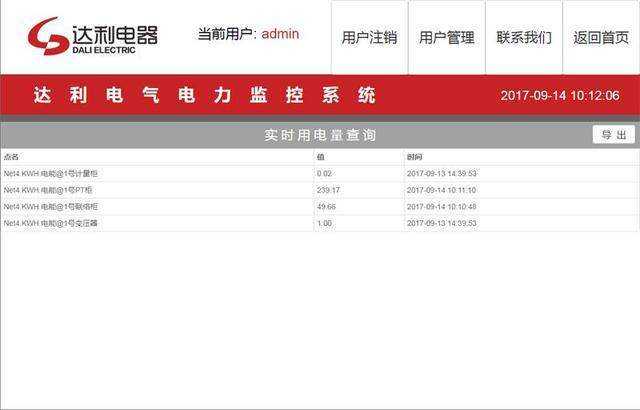

实时电池

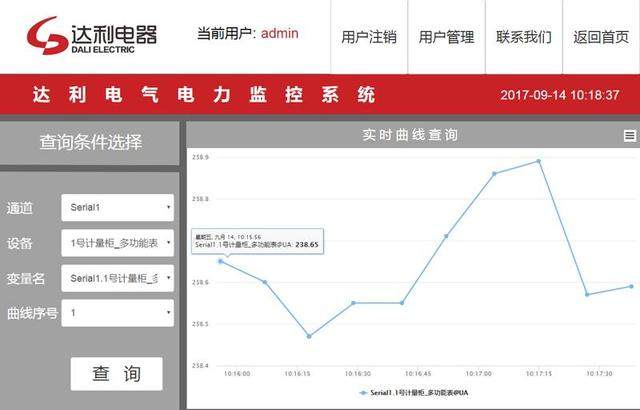

实时曲线

历史曲线

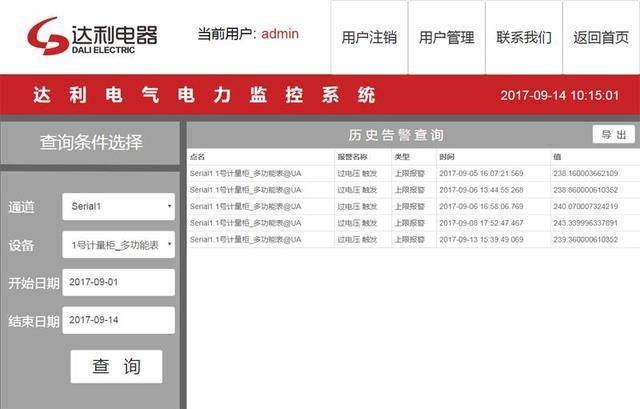

报警查询
