一、项目背景
华南xx市平安城市监控系统建设一期已完成近1500个点，采用标清摄像机（1250个球机+250支枪）+硬盘录像机。一期建设后，将为公安各部门破案、预防犯罪等带来极大便利和显着效果。全市病例率下降了 3.5%。为更好地开展安全监测和建设工作，市公安局统一部署，准备二期工程。 , 为保证未来3年的效果和先进性，本次监控将采用全高清系统，对一期未覆盖的区域进行全面部署。图像分析技术的广泛实际应用，如分析、取证、识别和搜索是可能的。
二、项目要求和计划
全市社会治安视频监控系统（二期）工程包括高清安防视频监控、高清安检、电子警察、综合软件平台四大系统。其中，安防视频监控需要1348张高清图像。新型高清刺刀38点168车道，新型高清电子警察46点168个方向。
其中，社保视频监控系统前端采用720P、1080P球机和720P摄像机，后端采用SVR分布式集中存储；电子警察采用200万、500万高清一体化智能抓拍主机；卡口采用200万嵌入式一体化抓拍主机，同时在每个安防卡口点和电子警察点安装720P全景球型摄像机，进行全景视频录制。
在不同监测点的设备选择中，基于节省资金投入和保证监测图像质量的考虑，主要遵循表1所示的选择标准：
类别适用范围选择标准
1080p球机和螺栓摄像机用于一级重点复杂公安场所、案件多发路段、市区主要出入口的良好夜光条件，720p红外高清球机光线不足的相机
二级重点广场、公园、金融营业场所大门均采用720p球机和螺栓
交通点需要监控的机动车道、非机动车道、人行道等固定位置均使用720P摄像头，卡口和电警位置使用720P全景摄像头
视频监控中心采用三级管理模式。市公安局指挥中心为一级监控中心，县（市、区）公安局、分局指挥中心、市局巡警支队为二级监控中心，各派出所是二级监控中心。三级监控中心。
三、系统整体架构介绍
1.系统业务框架
本建设项目设计要求大，由多个子系统组成，主要包括：高清公安监控子系统、电子警察子系统、高清公安卡口子系统和集成软件平台子系统。通过集成软件平台，最终实现其他子系统的接入和集成。
2.平台软件部署架构
采用二级平台软件部署架构，市局监控中心部署一级管理平台，各区县建立覆盖区域的二级管理平台。
各级二级平台软件需要具备接入高清监控、卡口、电警系统等各种前端设备的能力。到各个司法管辖区的平台。市局平台作为各个二级平台的管理者，管理各个二级平台，实现统一调度。
3.存储系统部署架构
采用分布式集中存储系统，每个高清监控点接入警局后集中存储在本地，卡口和电警的图片和数据集中存储在分局的监控中心-车站。
4.网络系统架构
采用三层网络架构，前端视频采集设备的接入层是系统的“基本作战单元”，高清安防监控点采集的图像、语音、报警信息设备与每个辖区的警察局相连。集中进入一楼的机房。
作为汇聚层，各分支机构监控中心机房是汇聚层系统的“关键枢纽”。在汇聚机房部署二级管理平台，实现各辖区视频接入统一管理。卡口和电警的图片和数据直接存储在机房的磁盘阵列中。
市局监控中心机房作为核心层，是系统的“核心”。通过在核心机房建设一级管理平台，实现对派出所、区县视频资源的统一管控。
四、各子系统概览
1.高清安防监控子系统
本阶段建设系统采用三层网络结构，搭建专用视频网络。每个派出所都是接入层，其辖区内的接入机房作为前端高清监控数据的接入点，主要为前端高清设备提供网络接入。同时配备网络存储设备，用于监控点的视频存储。

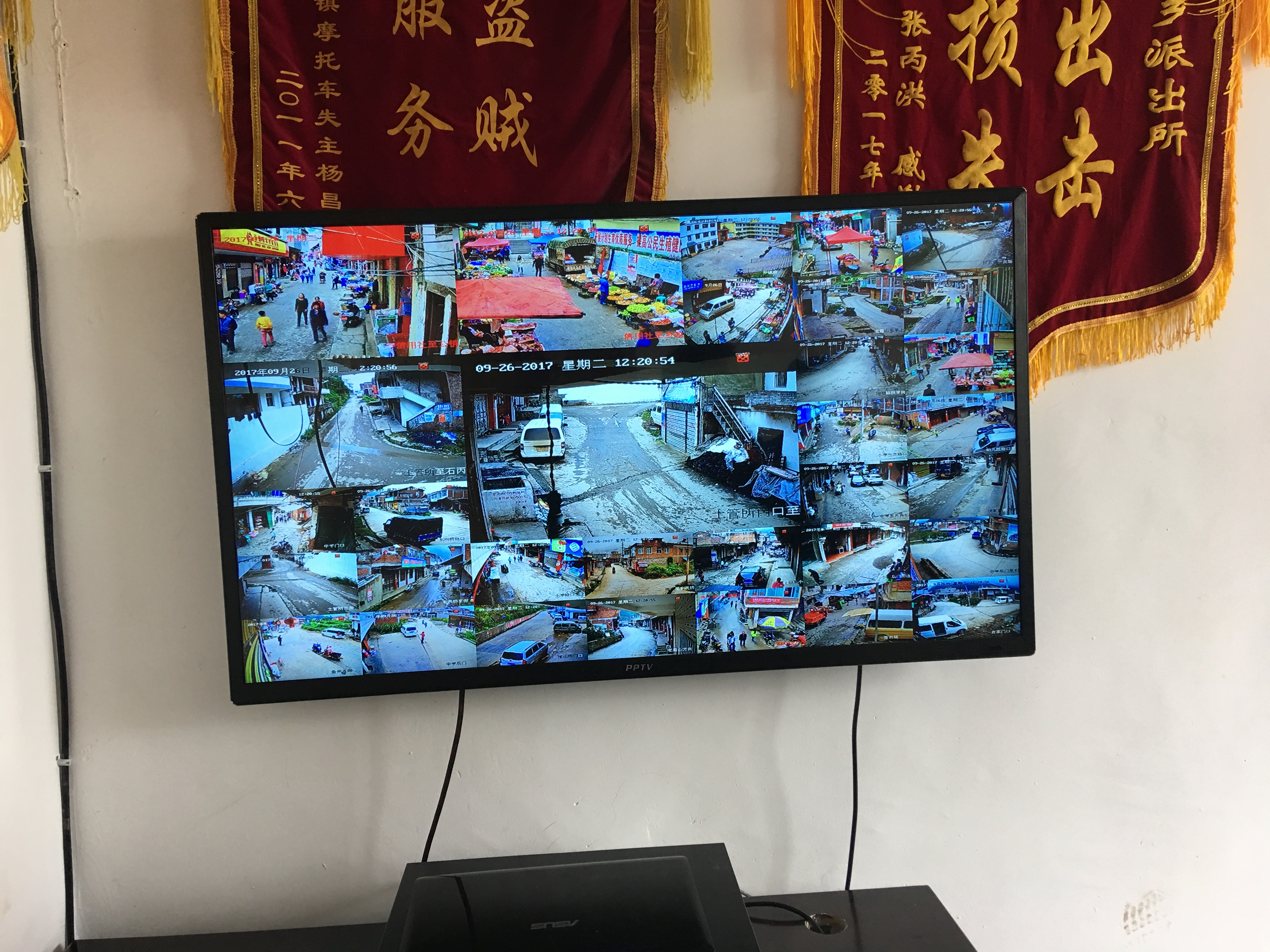

前端监控设备采用高清网络摄像机。高清监控系统由前端图像采集系统、传输系统、监控中心系统等部分组成。前端高清摄像机采集的视频信号通过光纤网络传输到派出所分控中心的高清硬盘录像机或磁盘阵列进行录像，客户端管理软件用于检索实时图像或回放以前的图像。
·节目特色

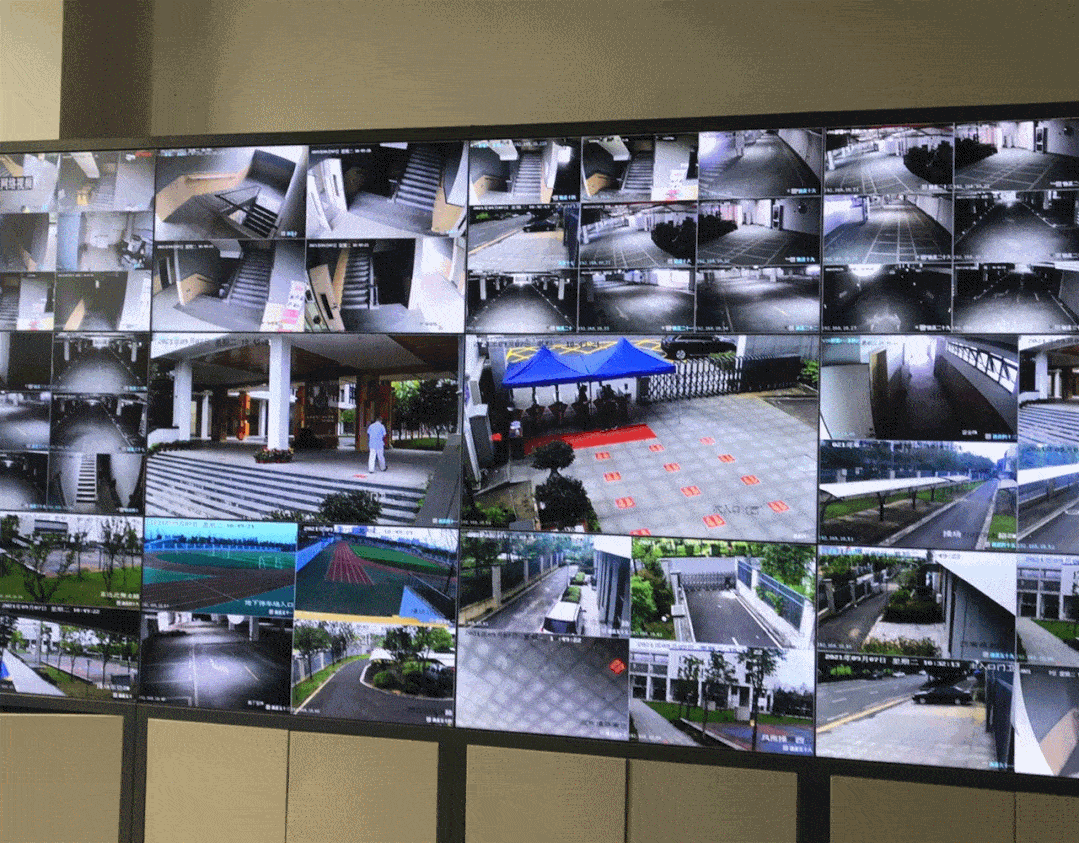

在该方案中，高清图像的传输、显示和控制等应用都基于网络。在保证网络的前提下，与传统方式相比，全IP模式的构建更加灵活多样，系统数据的共享和控制更加便捷。系统支持高清百万像素数码相机，可清晰捕捉人脸、车牌等重要信息。配合高清解码器和磁盘阵列，可以轻松将高清图像显示和存储在墙上，构建全高清动态视频监控系统。系统数据存储支持集中存储方式，集中管理便于维护，有效提高数据的安全性。
IPSAN作为高清业务接入单元的核心，性能强大，支持海量高清视频数据的存储和传输，具有强大的管理应用功能。
2.高清安全卡口系统
卡口子系统的内容包括：卡口系统的前后端系统。系统采用视频专网组网方式，依托视频专网实现整个系统的大组网。二级管理平台部署在分局融合机房，一级管理平台部署在市局核心机房，实现二级管理架构。
各级卡口前端采用200万嵌入式一体化高清抓拍主机，设备通过光纤收发器与机房连接就近派出所。前端设备内置智能分析程序，独立完成车牌识别、车辆行为分析等智能功能。分析结果和原始图片通过视频专网传回分支平台集中存储。卡口子系统中车辆图像存储时间≥90天，车牌信息存储时间≥1年，车辆控制/撤防信息和报警信息存储时间≥3年。
·节目特色
配置灵活，可根据现场特点采用线圈探测模式、视频探测模式、雷达探测模式、线圈视频混合模式等不同的实现方案。采用前置摄像头，嵌入式一体化设计，可实现拍照、识别、低功耗、长寿命的设备
·经营业绩
高清智能：140万、200万甚至500万高清摄像头，清晰呈现车辆细节和驾乘人员面部特征。同时具备车牌识别、车身颜色识别、视频分析等综合智能功能
p>
3.电子警察子系统
电子警务系统采用卡口式电警设备。除了常规电子警察系统应有的功能外，还需要卡口功能。与普通电子警察系统相比，卡口式电子警察系统具有更强的实际应用管理能力。
可对每辆过往机动车进行监控抓拍，识别其车牌，并根据车牌识别结果查询驾驶员相关信息。对闯红灯、非法变道等违法行为进行抓拍，记录违法行为的相关信息机房监控系统，为后续处罚提供相关依据。该系统可用于加强交通监控（查处假冒和复制牌照车辆，监控被盗和抢劫车辆，未及时检查的车辆，长期拖欠的车辆等） ，遏制违章车辆行为或肇事逃逸事件，加强道路覆盖。区域安全管理，尽可能消除交通安全隐患等。
节目特色
集成：将视频分析、车牌识别、车身颜色识别、行为检测等关键技术集成在系统前端摄像头中，简化了系统前端结构，方便建设和维护，减少故障点，提高前端系统的整体稳定性和稳定性。可靠性。
相位同步：业内唯一实现信号灯相位同步的技术，解决红灯泛黄或无色问题。
节目特色
配置灵活，可根据现场特点采用线圈探测模式、视频探测模式、雷达探测模式、线圈视频混合模式等不同的实现方案。采用前置摄像头，嵌入式一体化设计，可实现拍照、识别、低功耗、长寿命的设备
·经营业绩
高清智能：140万、200万甚至500万高清摄像头，清晰呈现车辆细节和驾乘人员面部特征。同时具备车牌识别、车身颜色识别、视频分析等综合智能功能
p>
·经营业绩
高清：采用200万、500万甚至800万像素的高清摄像头，采集的高质量数据可以为系统后端的各种应用打下良好的基础。
智能：实现对红灯抓拍、卡口、左、右、线压、变道、逆行等行为的综合记录，同时还具备车牌识别、车身颜色识别、视频分析等综合智能功能。
4.集成平台软件
(1)集成平台软件系统
通过大华DSS-C软件平台系统，整合系统资源，实现高清监控系统、校园监控系统、卡口系统、电子警察系统的接入和集成。这样将各个子系统融为一体，加强了公安部门的实际应用，提供了更加稳定开放的基础平台，也为其他深入应用项目提供了有力的支撑和保障。
同时，项目平台采用两级部署结构，一级平台部署在市局，二级平台设置在区县分局。平台通过SIP协议与平台通信，实现多级平台之间的互联。
(2)平台实战功能
车辆控制与逃生
系统可根据车牌信息进行部署和控制，支持车牌信息的模糊部署；可以选择特定区域（刺刀位置）进行部署；同时支持其他辅助条件形成部署基础：如车型、颜色等。
非法信息处理系统
对违法车辆（如超速车辆、闯红灯车辆）的信息和快照进行检查和处理，具有违法审查、车牌号审查等功能，保证数据库中数据的准确性，并与其他政府执法系统连接。
车辆轨迹跟踪分析
利用系统记录的包括智能卡口、电子警察、车速测量、破禁截取等数据信息，根据车牌号、通过时间等关键词，可以查询一段时间内的车辆，在GIS地图上可以查询到一段时间内的车辆记录。可直观显示指定车辆的交通轨迹，并可实时跟踪特定车辆的行驶轨迹。
交通引导系统
在GIS地图上机房监控系统，以绿、黄、红等不同颜色实时显示城市主要交通道路的交通状况，供交管指挥中心辅助决策，户外大屏LED及时显示交通引导信息。
流量分析系统
根据给定的时间、地点、车辆类型等信息，可以统计交通流量数据。系统可以创建流程图、流表、流程图、日统计、周统计、月统计、违规统计，并输出相应的报表。
案例图调查平台系统
影像侦查平台是结合视频监控和刑侦技术的技术平台。主要通过视频图像和图片抓拍技术获取车牌、银行、电梯监控视频等视频音频数据，提供调查活动。作案时间、作案次数、作案人的外貌和语言特征、使用的工具和交通工具等，结合移动通讯等信息手段，实现侦查破案的功能面向服务，不仅为案件的调查和解决提供信息。线索和方向，缩小侦查范围，串联案件，提供和固定证据，协助讯问发挥了积极作用和重要影响，开辟了侦查办案新途径，提高了侦破办案能力精确制导。
五、结束语
系统的建设能够很好地满足“高清”、“智能”、“网络化”等公安应用的需求。从社会资源、重点区域资源、智能交通等方面入手，运用不同的技术手段，首先实现“点”的“高清化、智能化”，通过“网络化”将“点”编织成“面”， “面子”的“融合”最终将在“面子”上推出各类公安服务的应用，真正有效地完成城市公安网络建设。
