前言

很多有条件的朋友都会使用太阳能板，在不方便接电的地方使用太阳能板和蓄电池，起到简单的储能作用分控器，以相对较低的成本解决供电。但是太阳能电池的输出特性不能直接接负载给电池充电，需要接控制器才能使用。

充电头网获得太阳能电池充放电控制器，液晶屏和按键控制，电池充电管理，自动控制，配置简单。我们来看看内部设计和材料。

开箱即用的太阳能充放电控制器

包装盒正面印有产品名称、型号、外观、卖点等信息。

产品的规格也印在侧面。

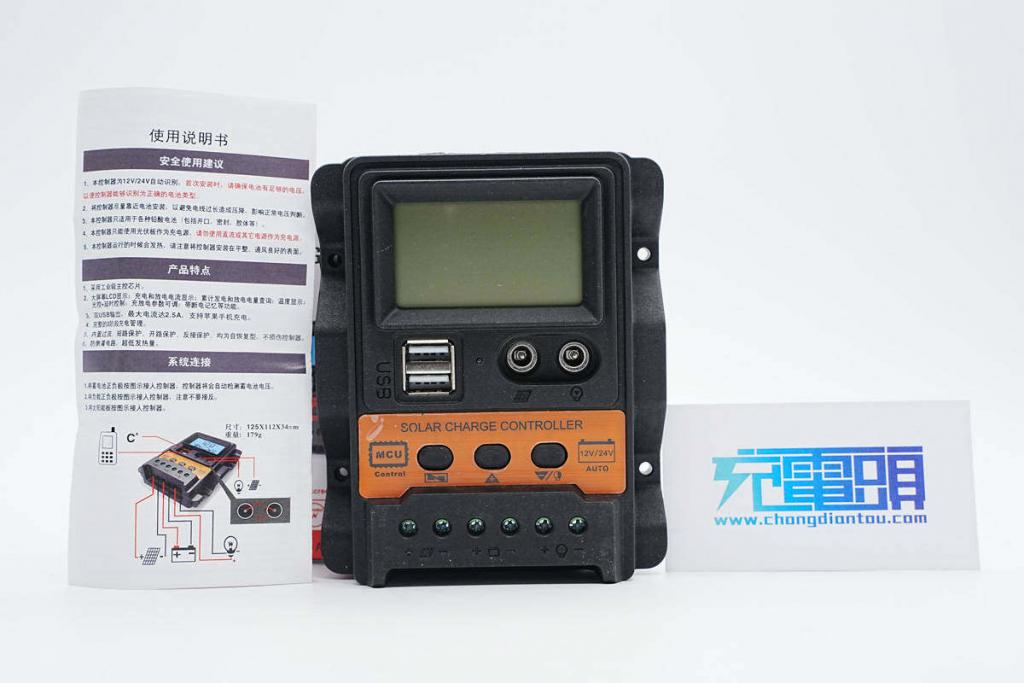

包装内包含太阳能充放电控制器和使用说明书。

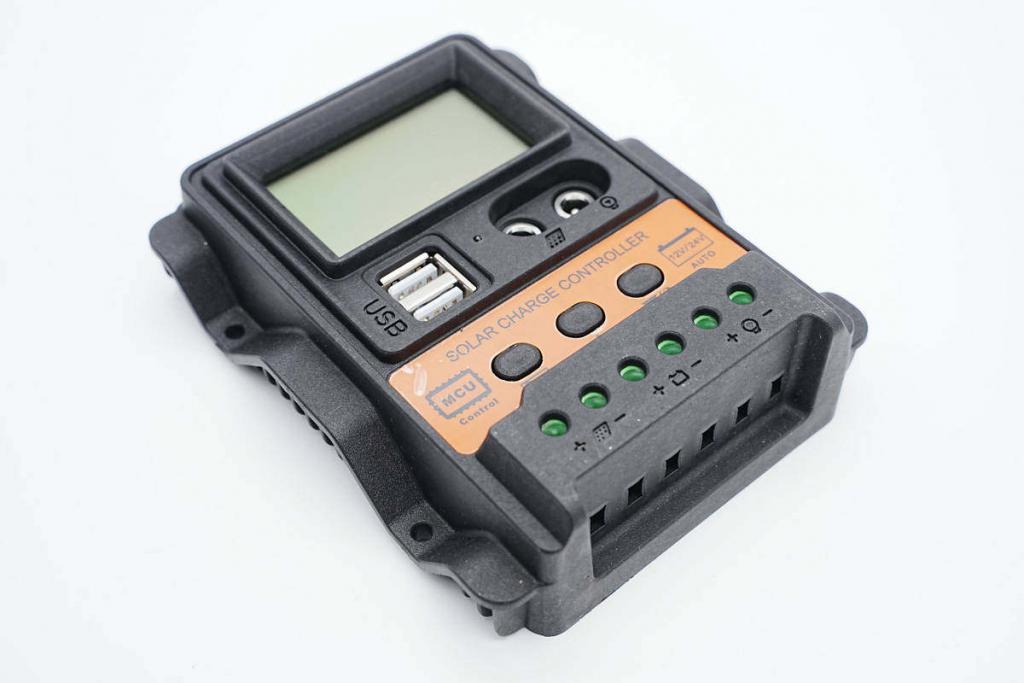

太阳能充放电控制器采用PC材质塑料外壳，表面磨砂防指纹，两侧延伸有不规则对称固定板。

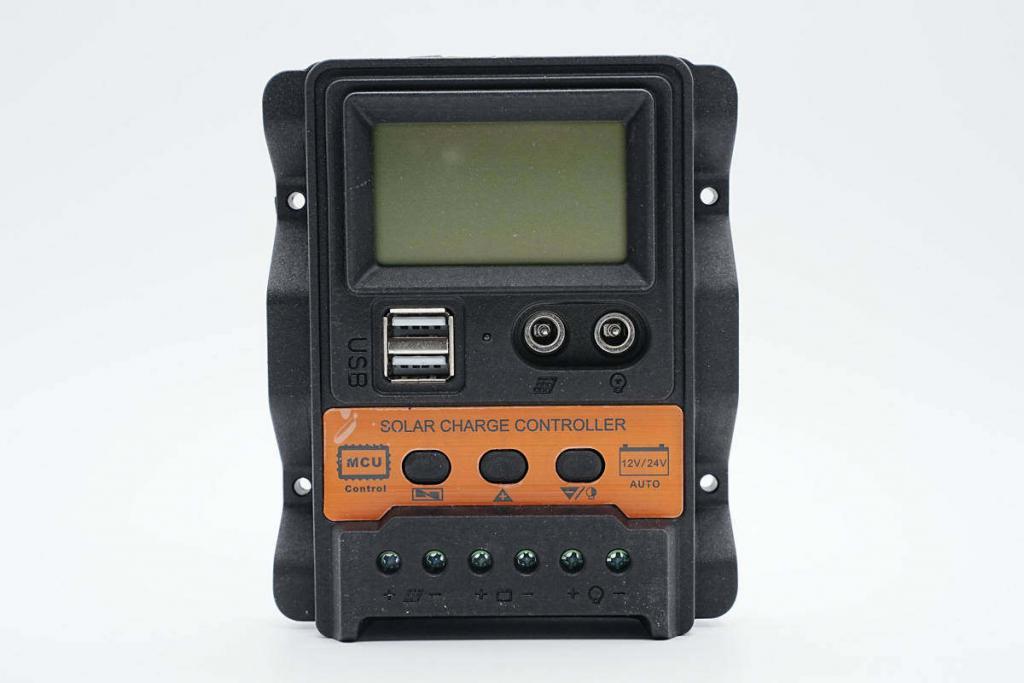

机身正面配有显示屏、功能插座和按键。

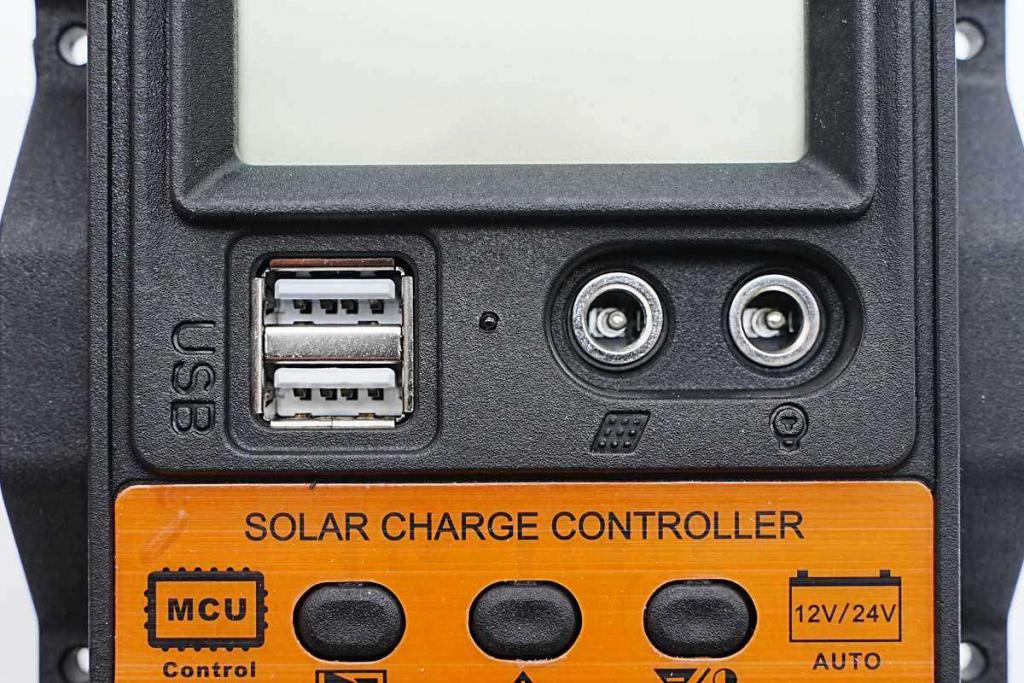

显示屏下方是两个 USB 端口和插座，用于连接太阳能电池和负载。

下面

是三个功能键，用于参数设置和功能切换。

按钮下方是一排6颗螺丝，螺丝下方还有logo设计。

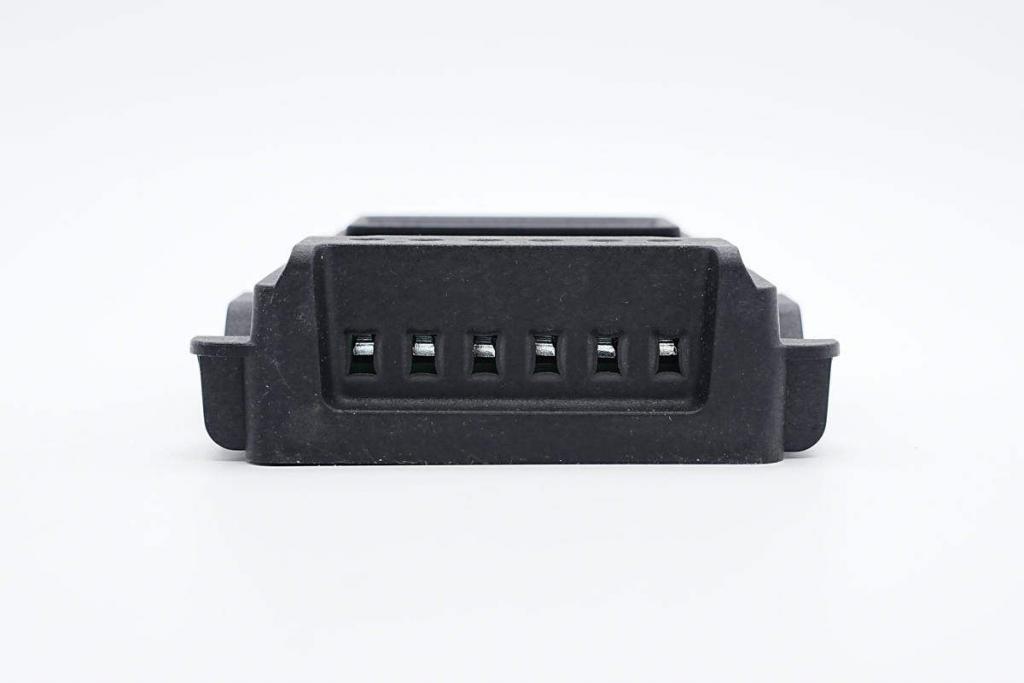

底部有6个接线座，一一对应6颗螺丝，经典接线设计。

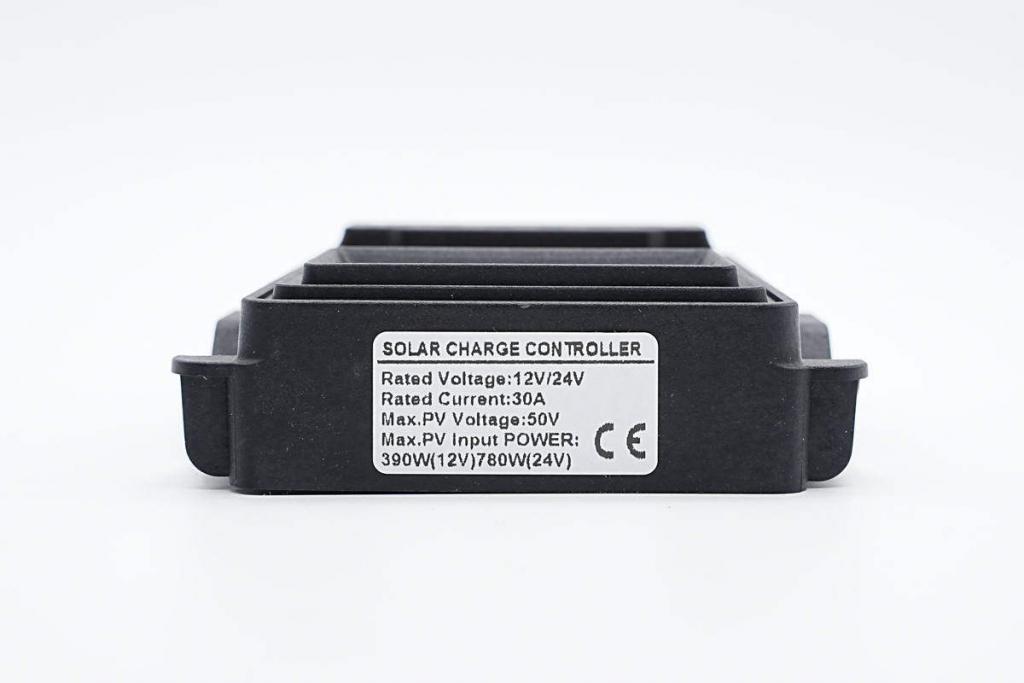

顶部有产品参数贴纸，12V/24V-30A规格与包装盒上印刷的相同，对应功率为390W（12V）和780W（24V）。

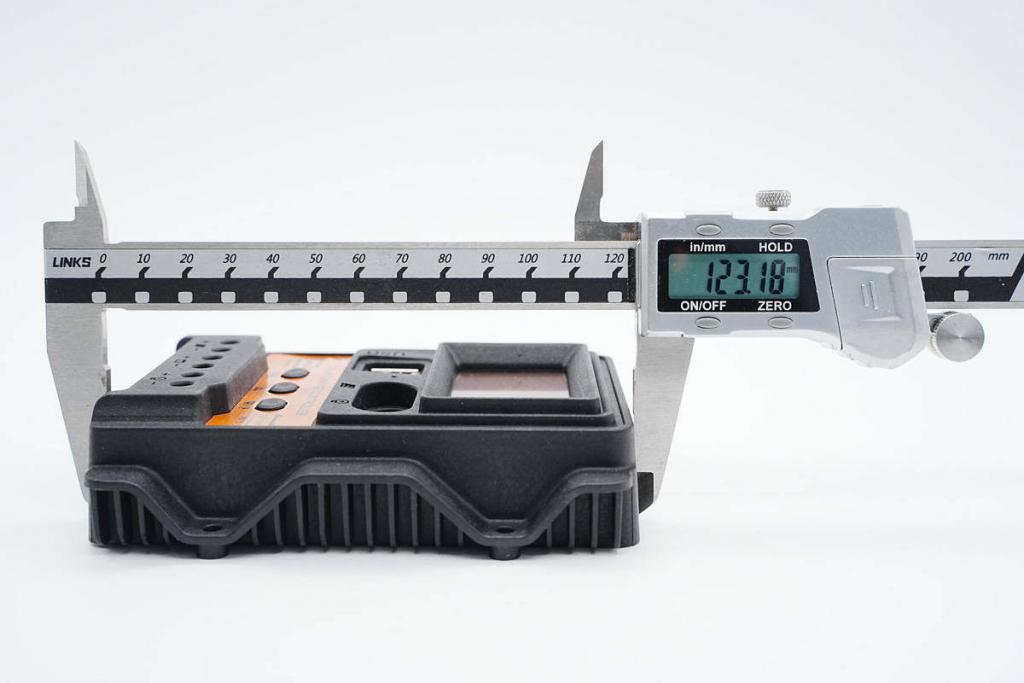

实测体长123.18mm。

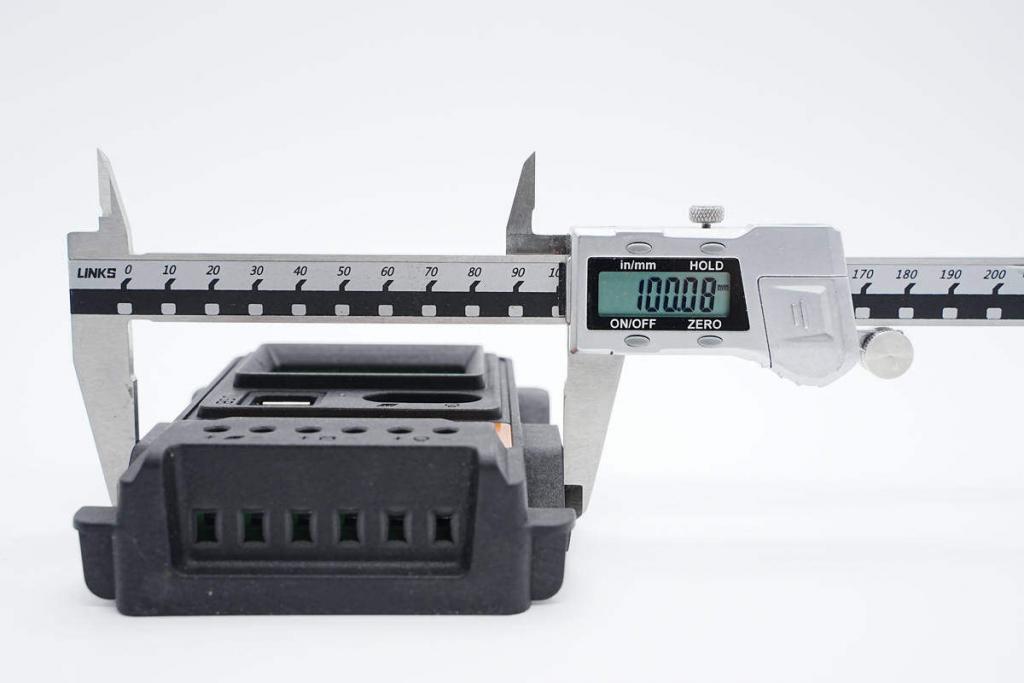

宽度为100.08mm。

厚度为27.71mm。

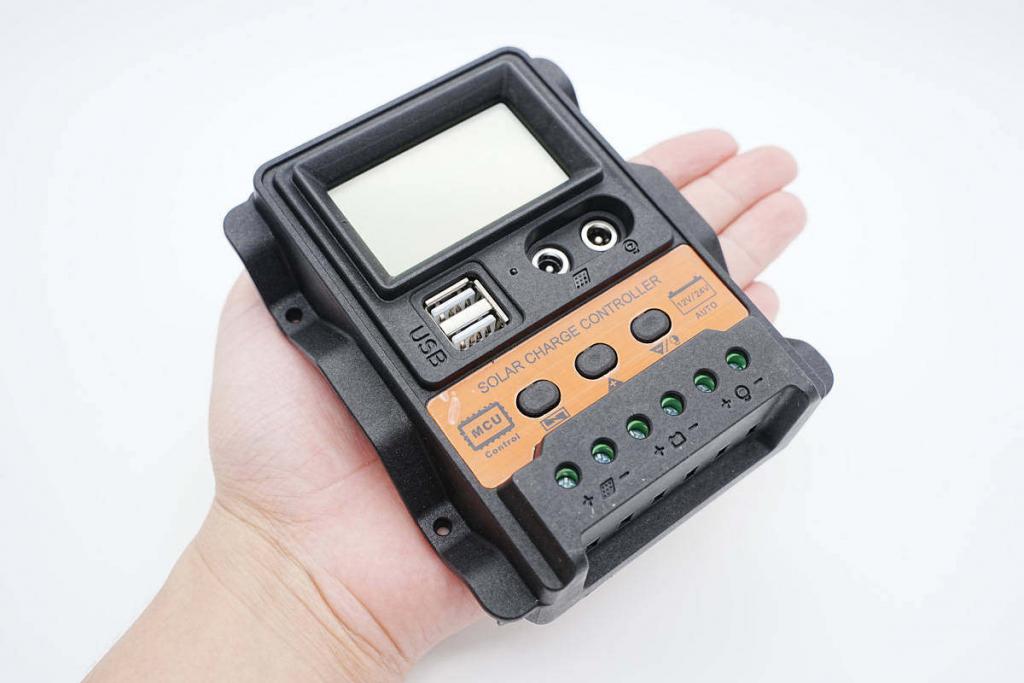

对手中大小的直观感受。

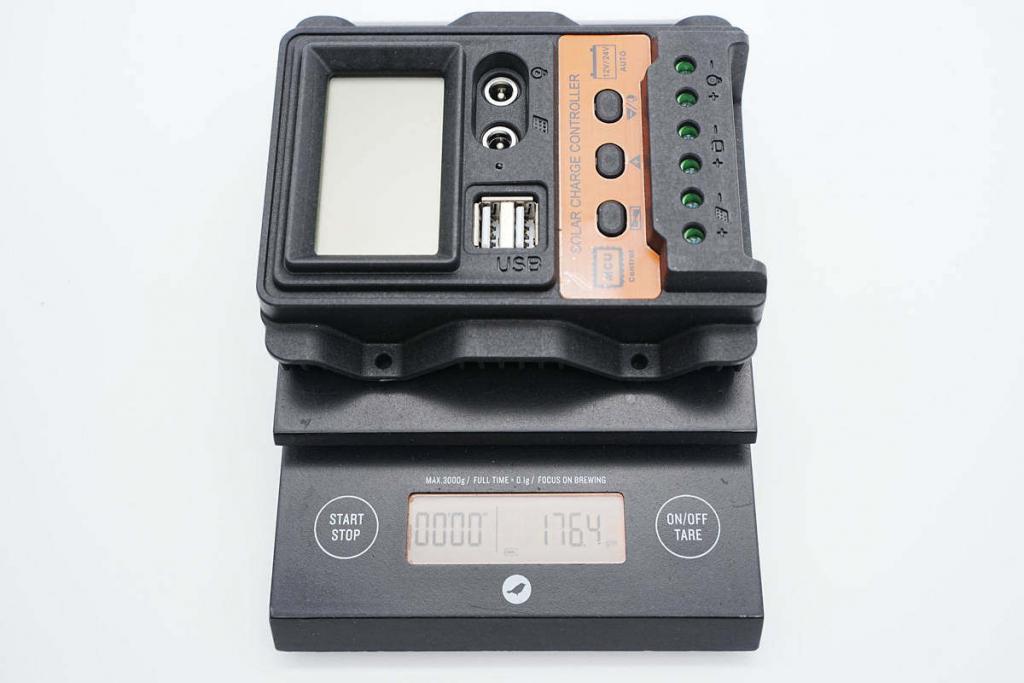

此外，该产品的净重经测量约为 176 克。

太阳能充放电控制器拆解

看完太阳能充放电控制器的外观展示和尺寸测试，我们来拆解看看这款产品的内部设计如何。

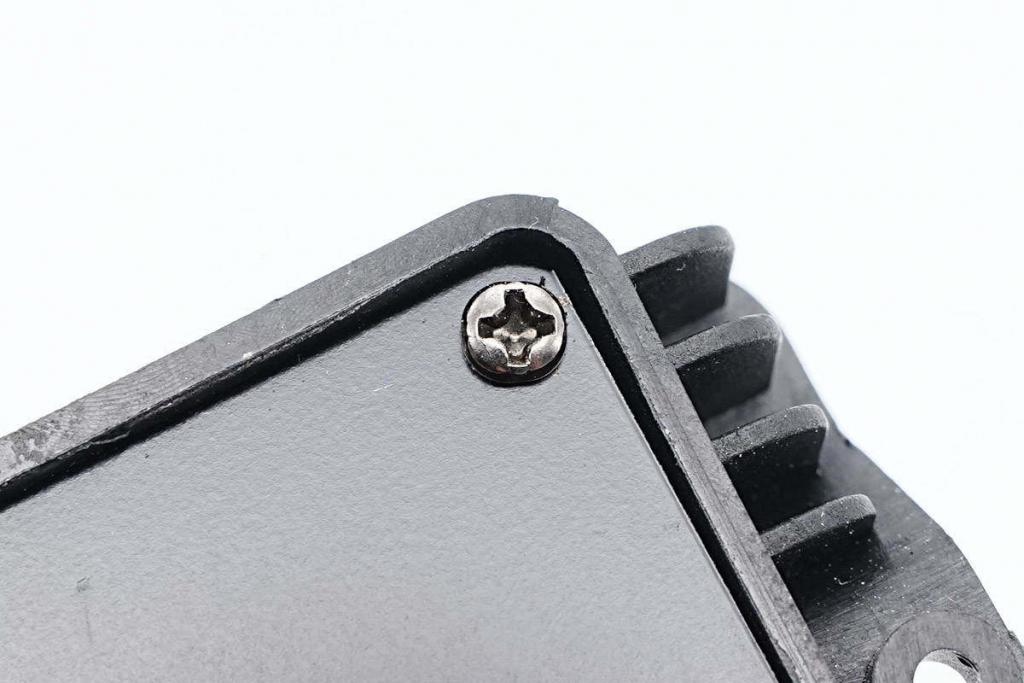

后盖用螺丝固定。拧下螺丝，取下后盖进行拆卸。

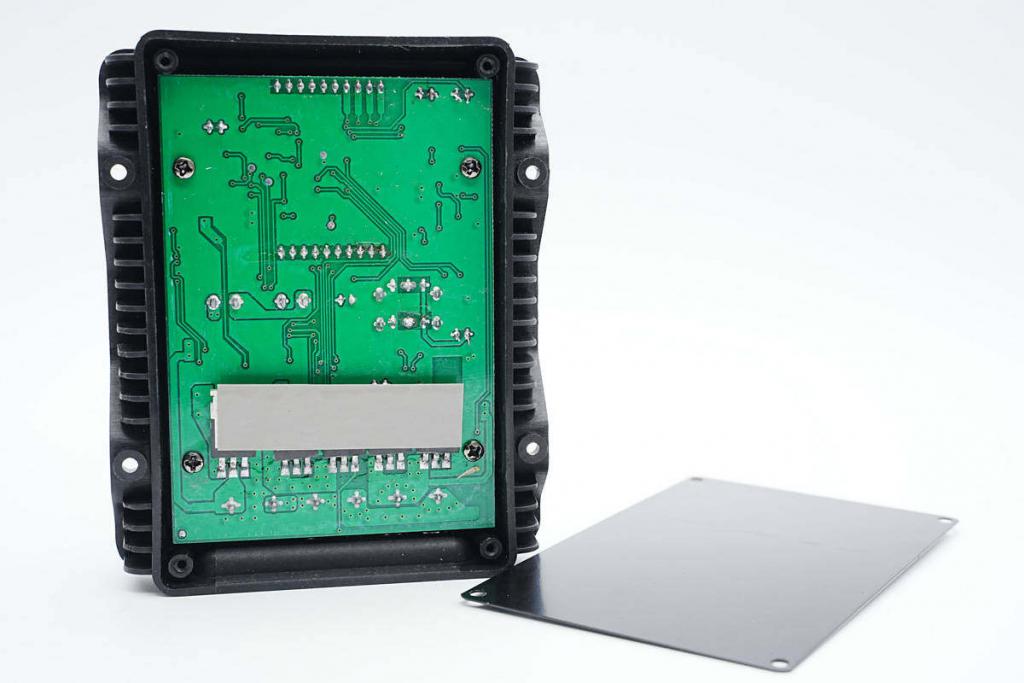

取下后盖，内部设备使用导热垫接触后盖散热。

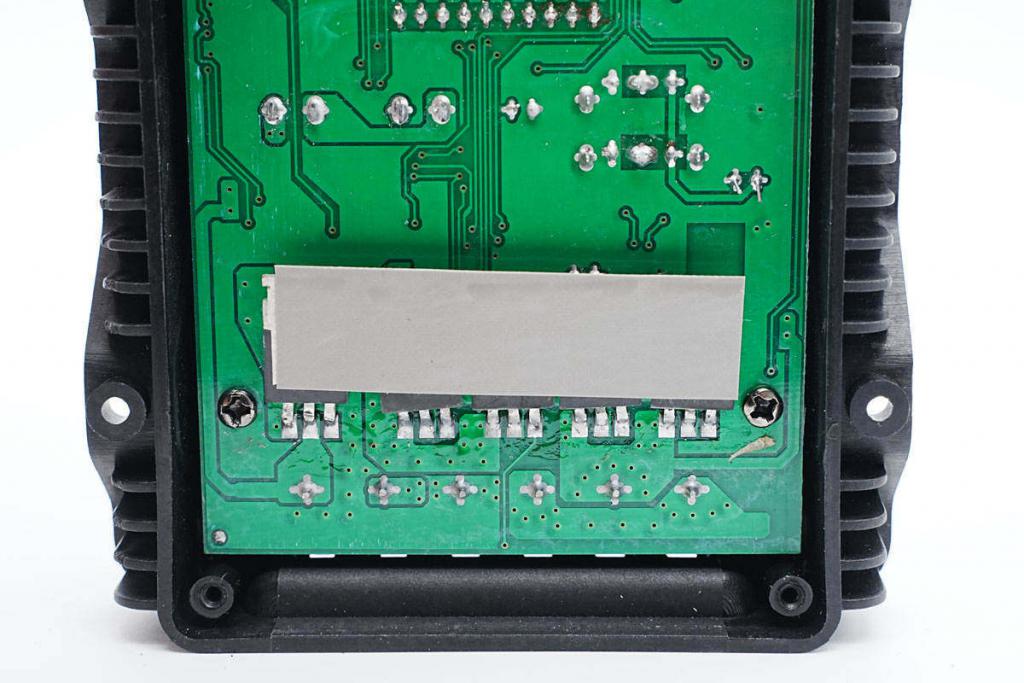

灰色导热垫的特写。

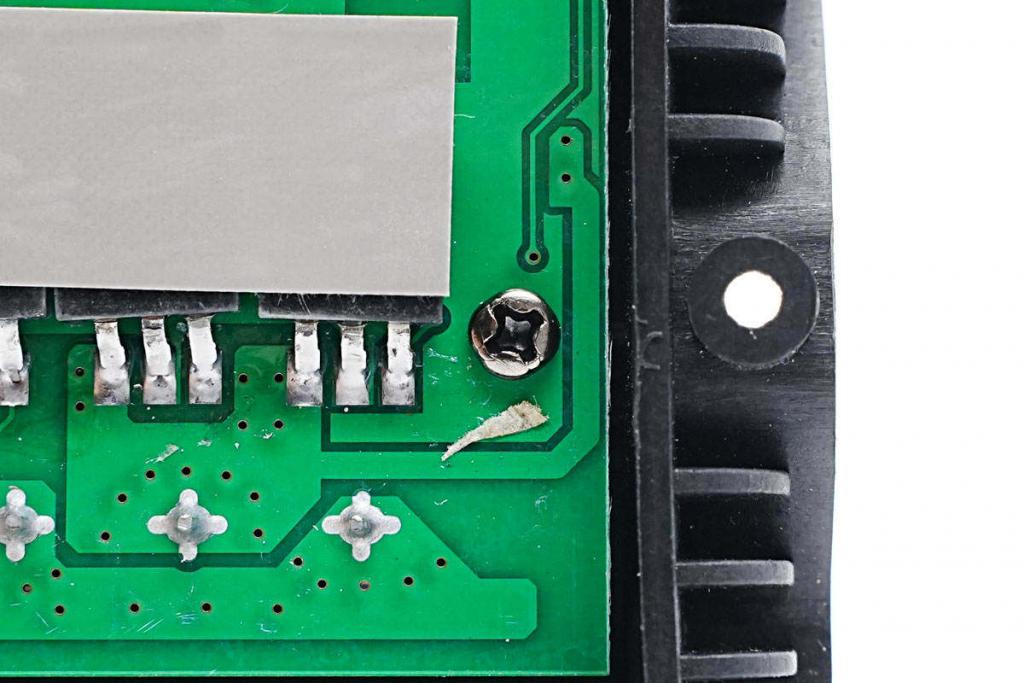

内部PCBA拧入外壳。

拆下螺丝，取出内部PCBA模块。

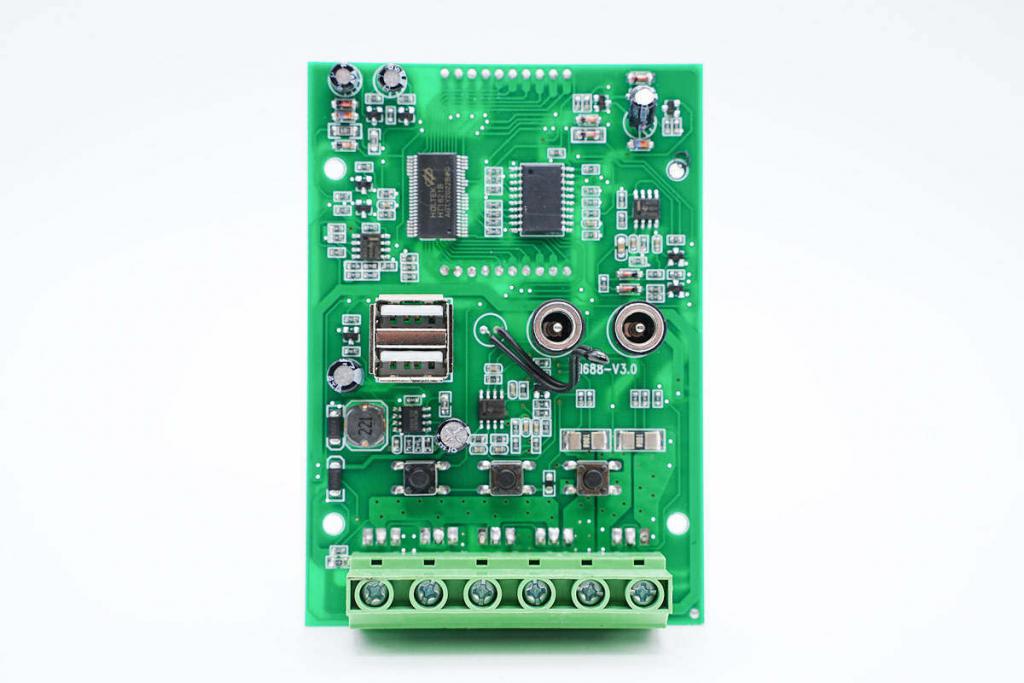

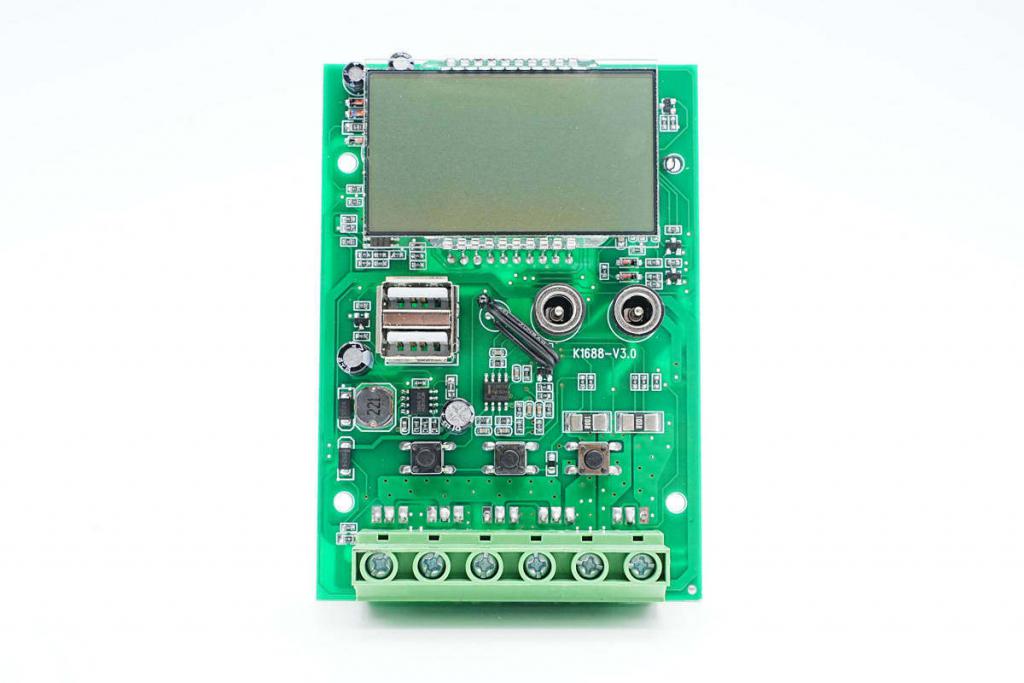

A屏分控器，USB-A母座，5.5/2.1座和按键及端子焊接在PCBA模块正面。

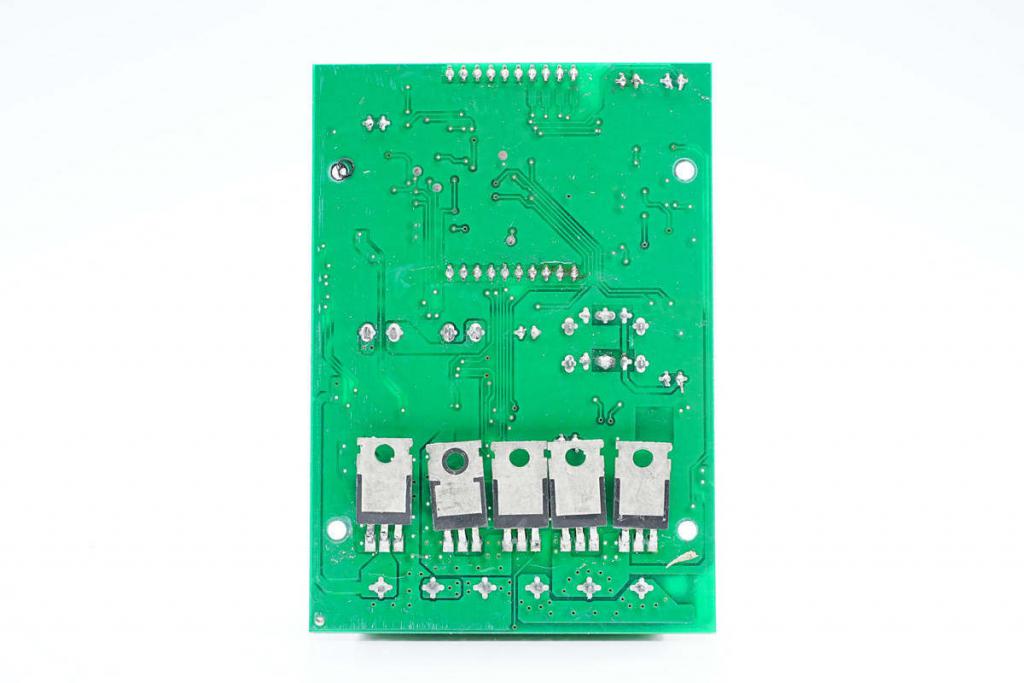

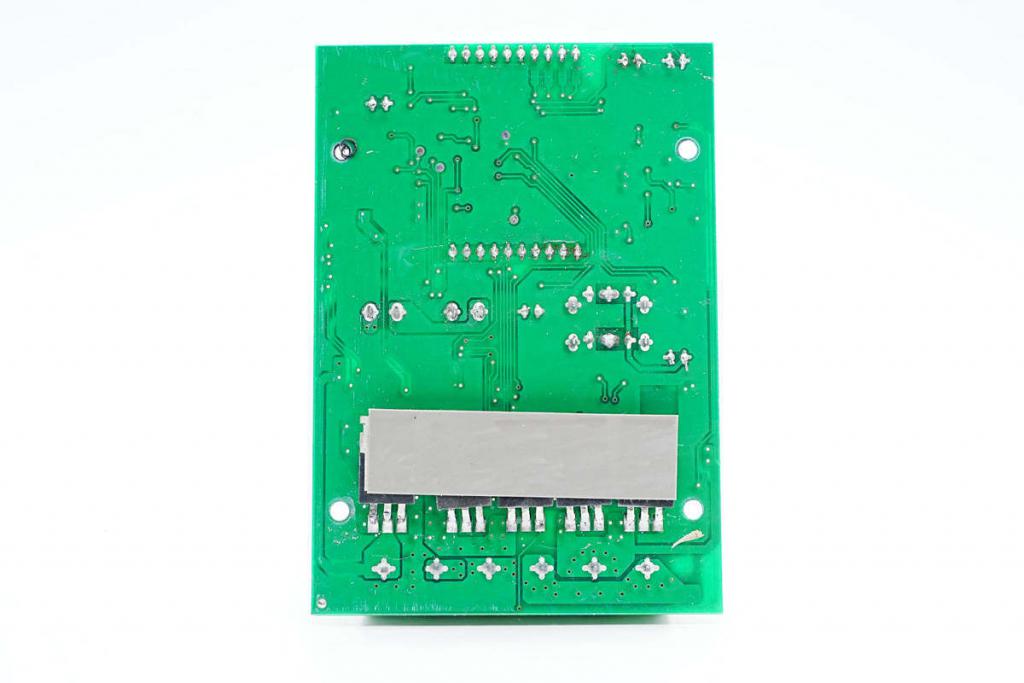

背面有5个MOS管，后盖附有导热垫散热。

MOS管背面特写。

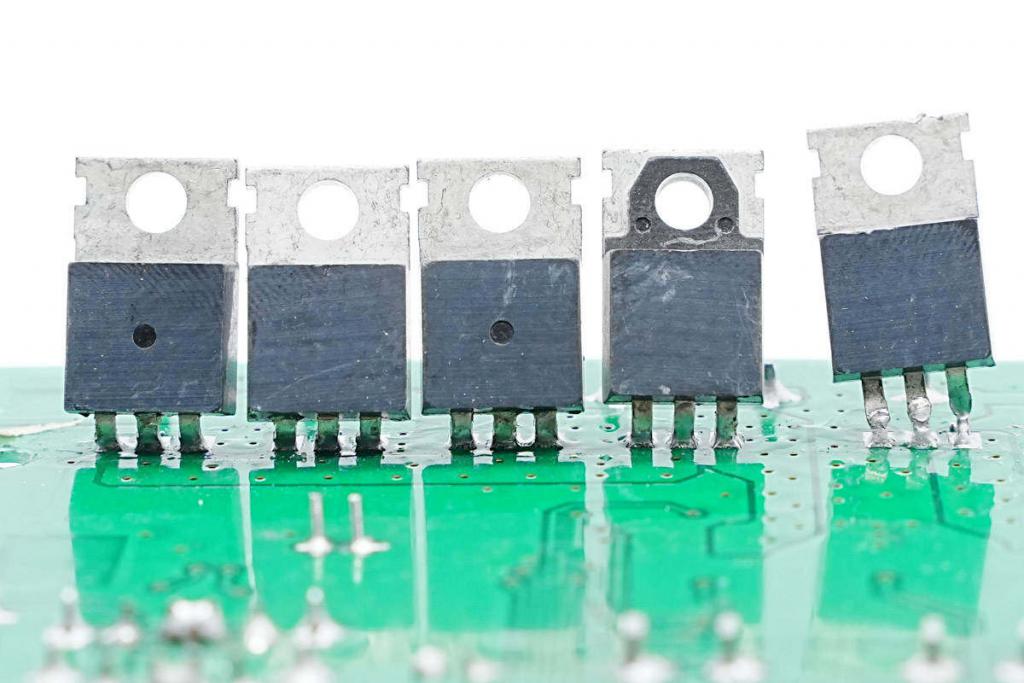

五个MOS管的正面模型全部抛光。

端子用螺丝焊接固定。

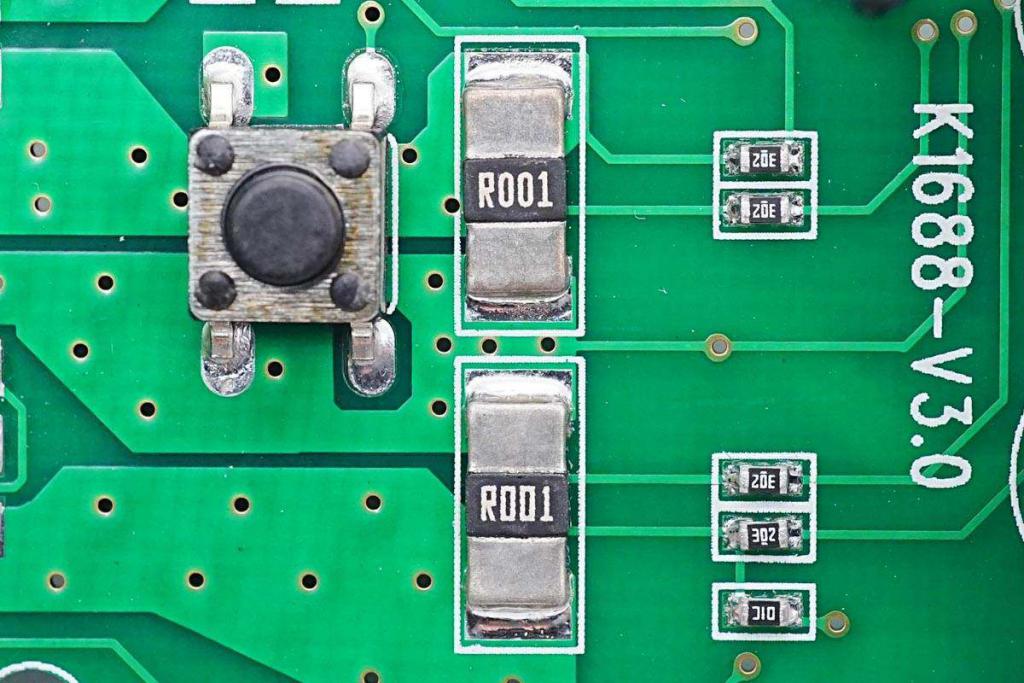

两个 1m Ω 采样电阻用于充电和放电电流检测。

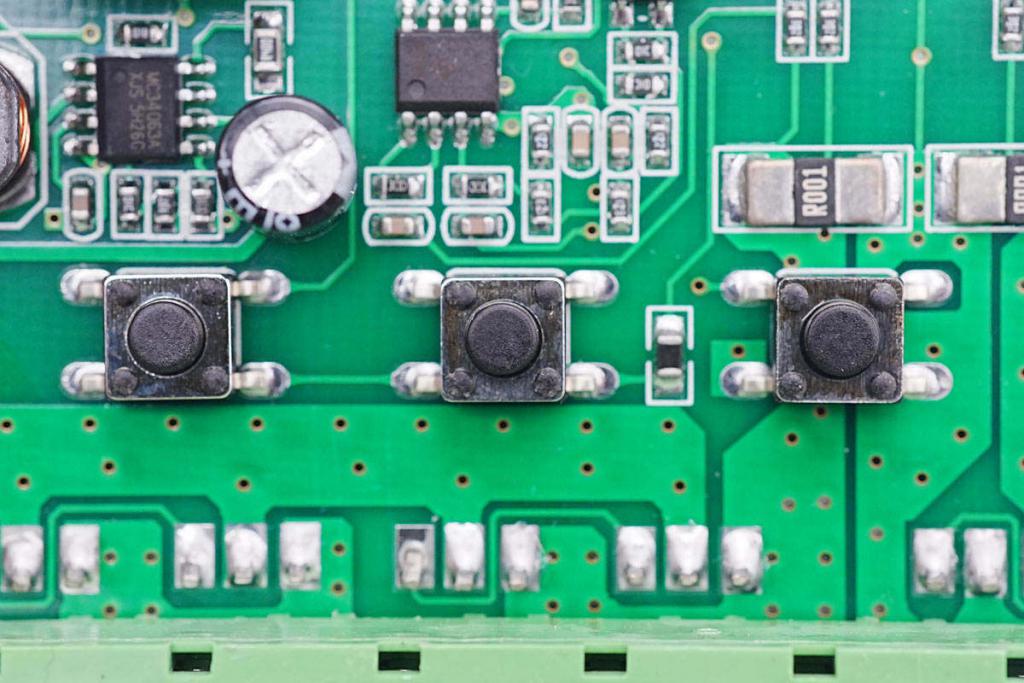

参数设置和功能切换的三个功能按钮特写。

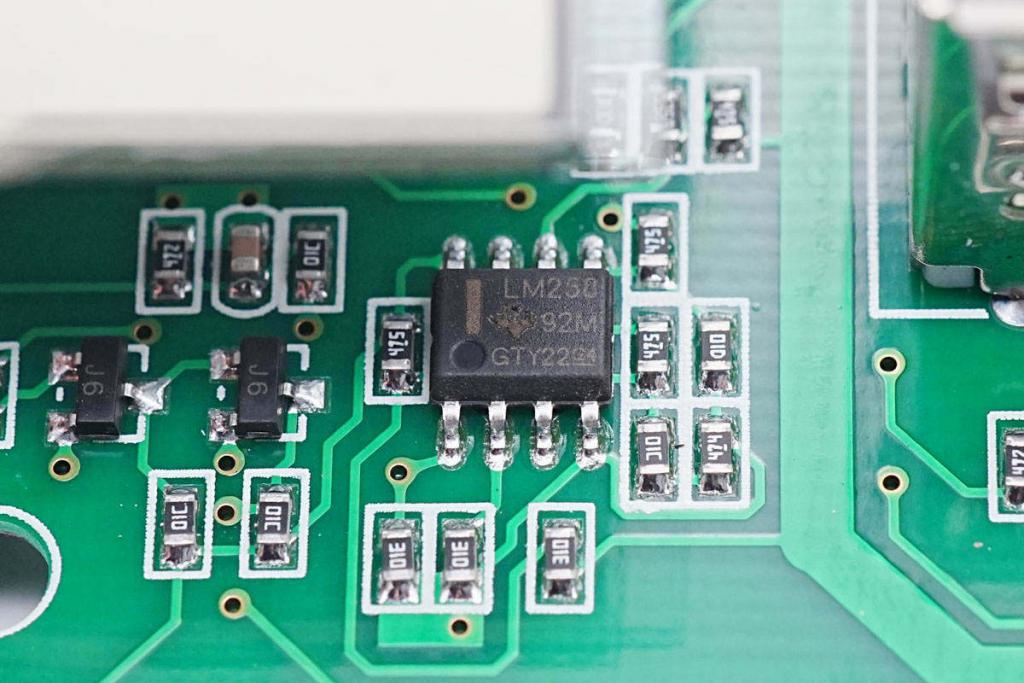

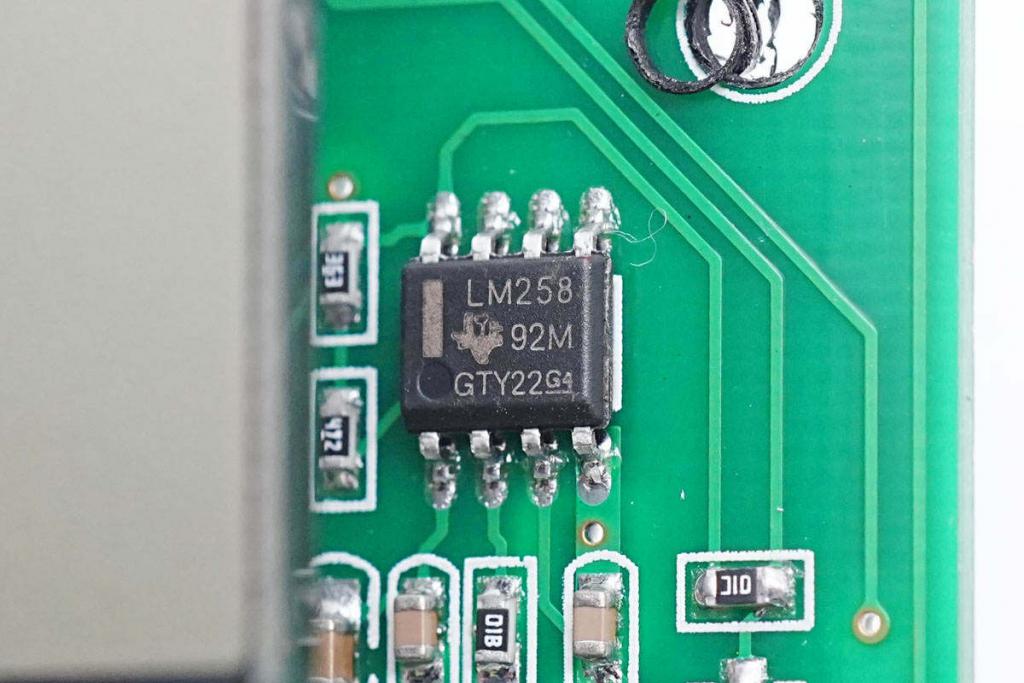

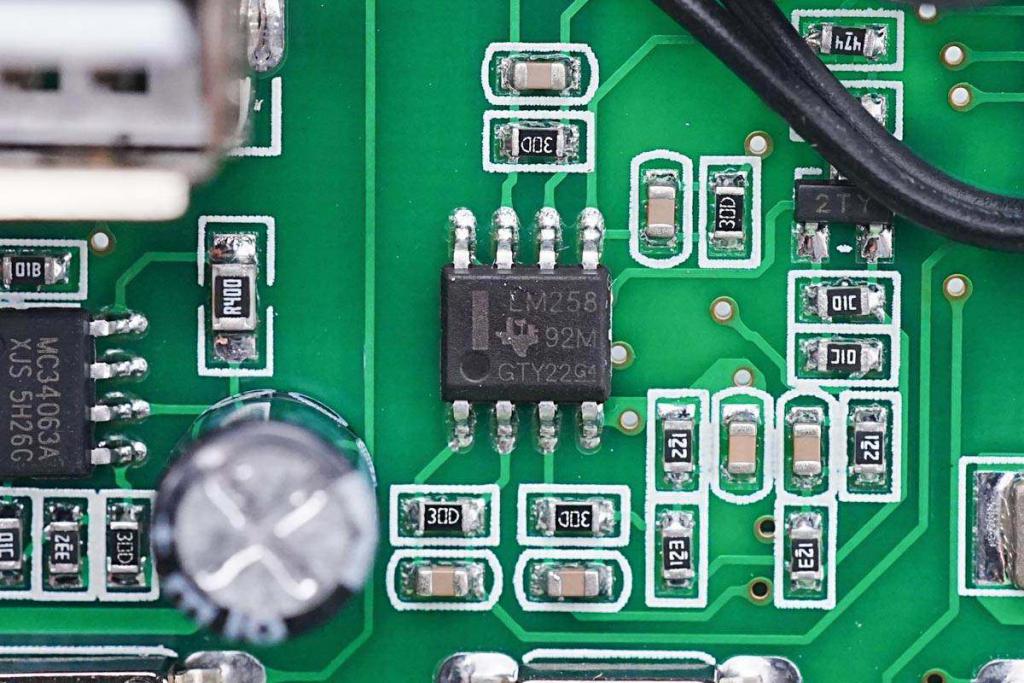

LM258 双运放用于电流检测放大。

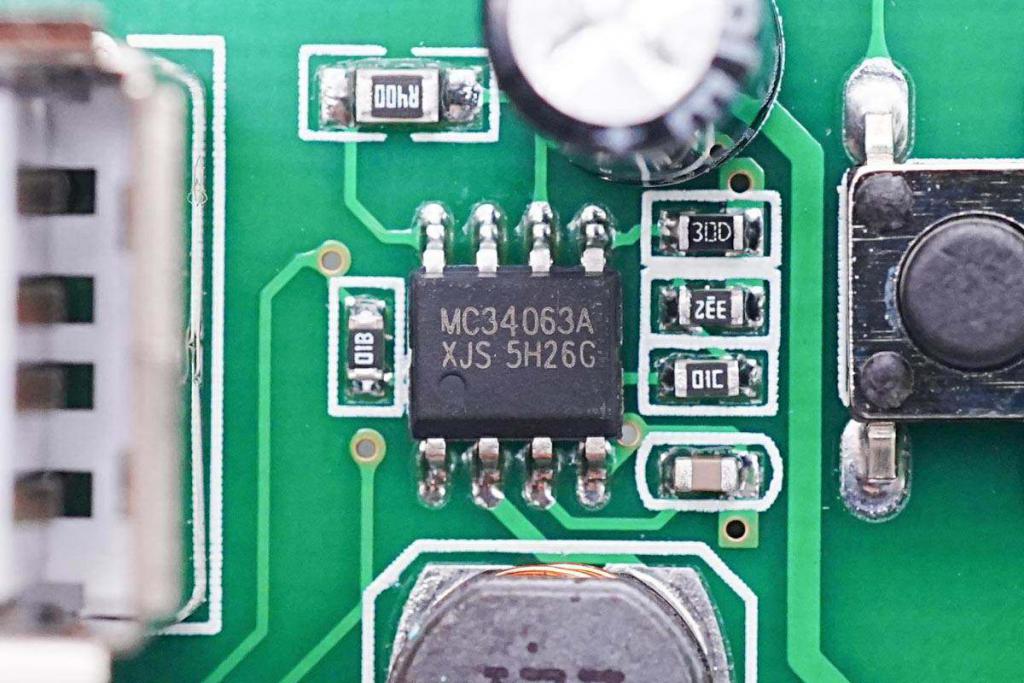

用于为 USB-A 端口供电的降压输出。

220 μH 降压电感特写。

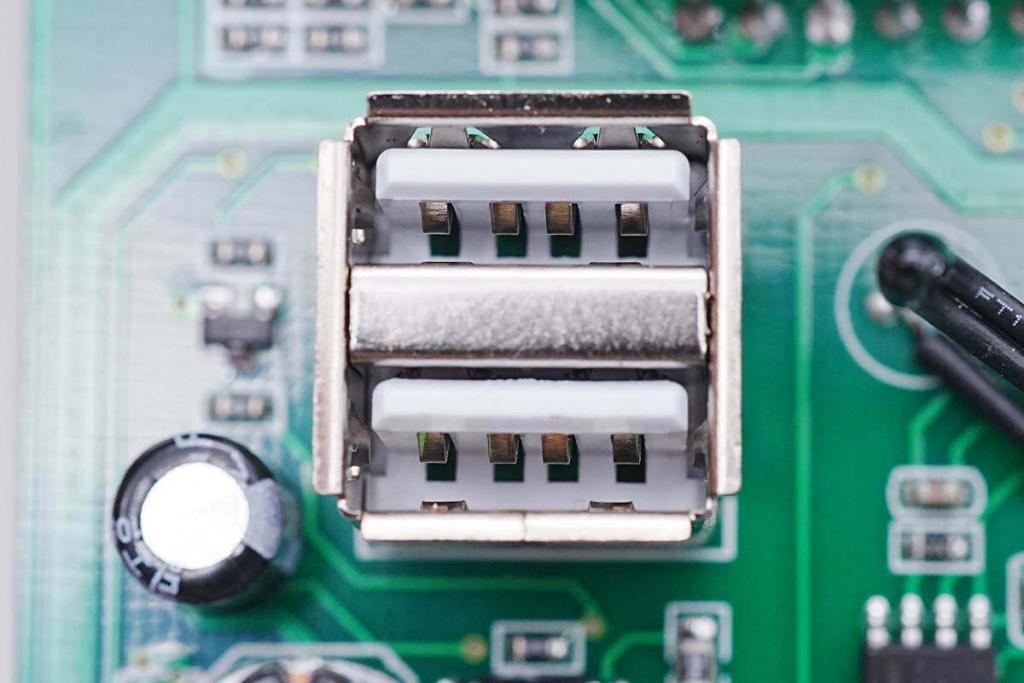

USB-A输出接口特写。

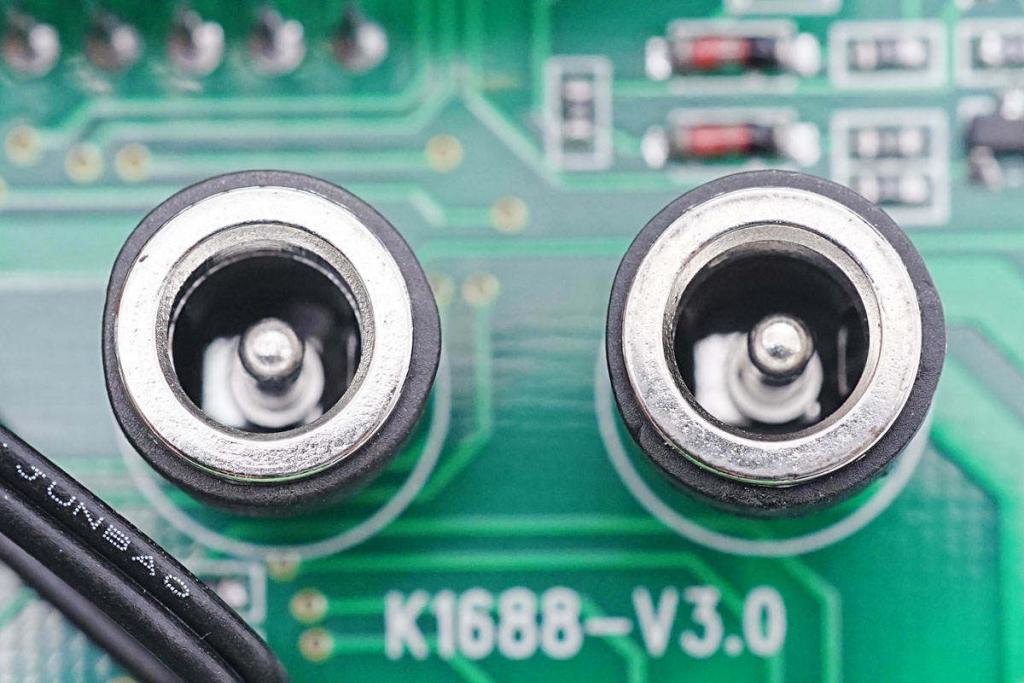

用于将太阳能电池连接到负载的插座的特写。

屏幕底部还有一个LM258运算放大器。

另一边还有一个LM258双运放。

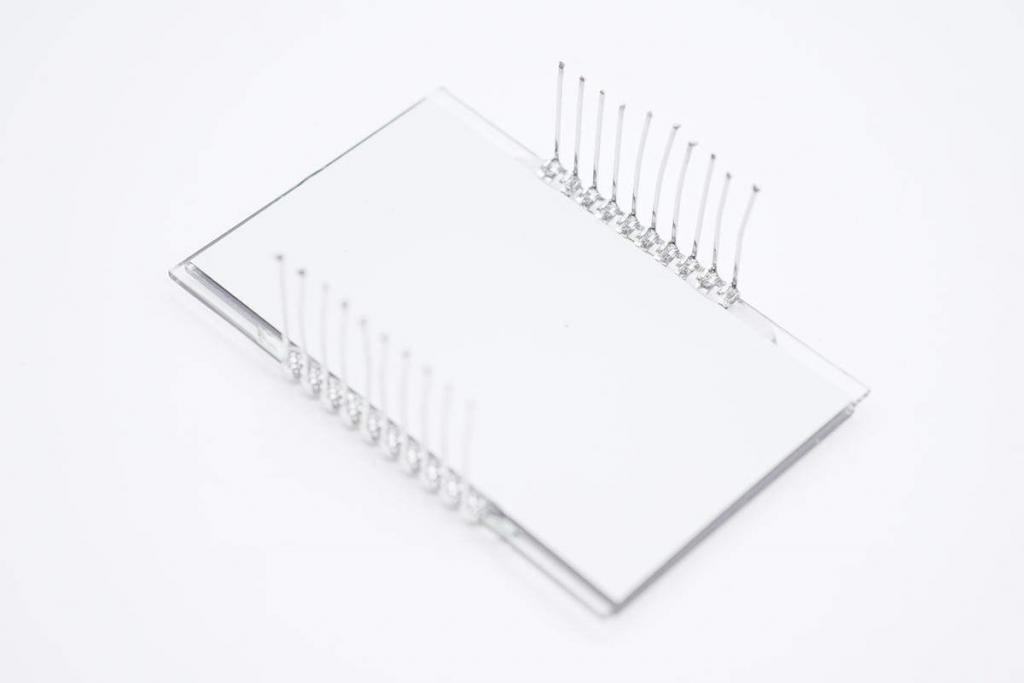

拆下液晶屏，屏幕是用排针焊接的。

在屏幕下方焊接两个芯片。

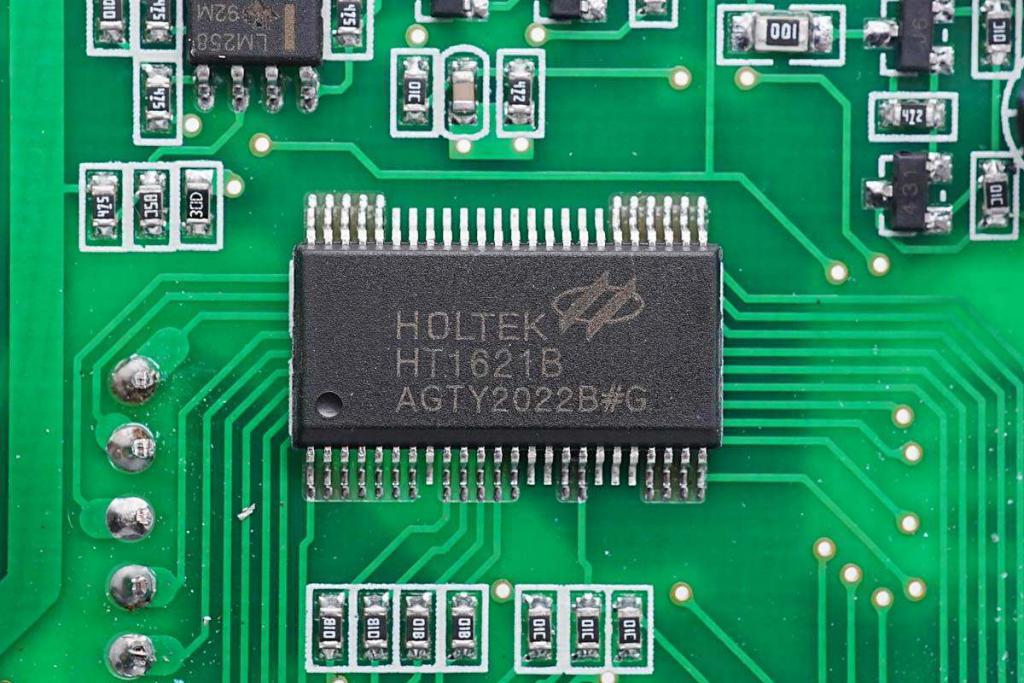

其中一个来自和泰，型号，用于LCD显示驱动。

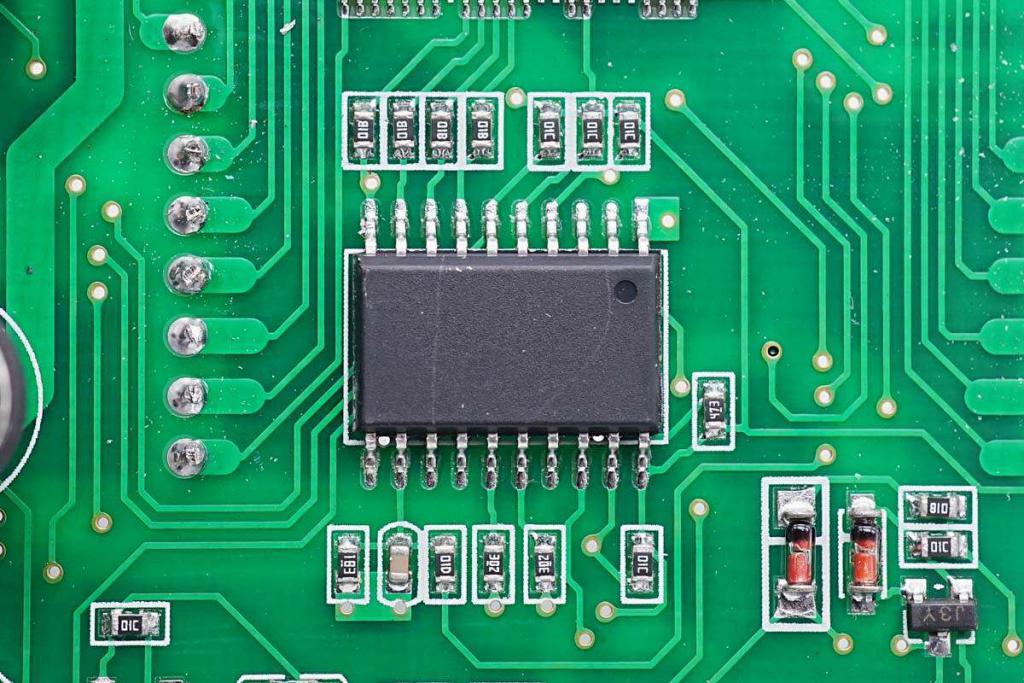

另一个非标准芯片用于功能控制。

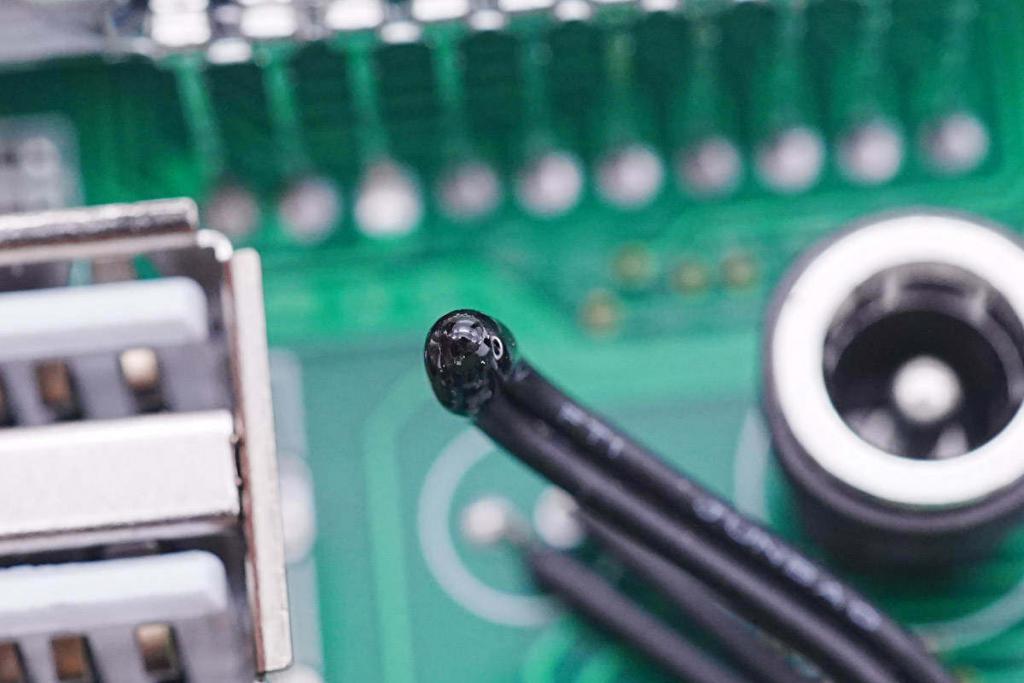

热敏电阻用于检测控制器内部温度。

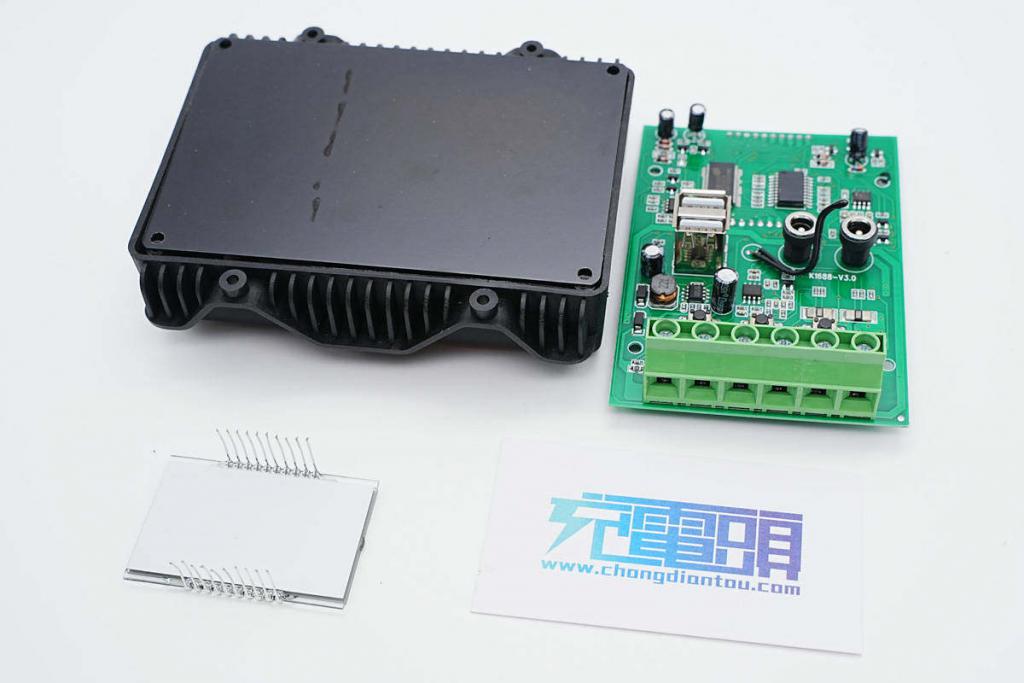

全部拆解清单，这里是全家福。

充电头网拆解总结

此款太阳能控制器为基本型，支持将太阳能电池板直接连接到蓄电池充电，支持自动断电，实现蓄电池的自动充电控制。同时这款控制器还支持按键控制负载，以及手机充电功能，相当实用。

拆机发现，屏幕显示用的是和泰液晶驱动芯片，整机控制用的是非标芯片。内部使用34063降压芯片降压，电流采样放大使用TI LM258运放。电池充放电和负载输出由MOS管控制。五款MOS管型号均经过抛光处理，适用于要求不高的场合。
