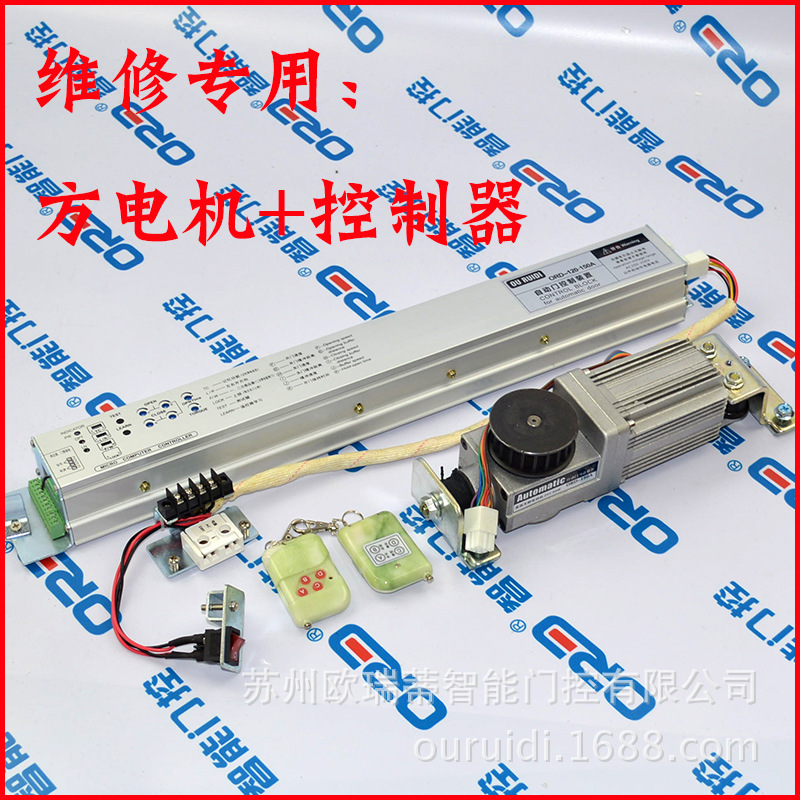

自动门人体检测部分采用家用电器遥控器的发射和接收技术，不受环境光的影响。自动门控制器是一款智能多功能手动和无线遥控两用电动门控制器。以下是自动门控制器的安装使用说明的详细说明。

自动门控制器安装：

自动门控制器的安装应由专业人员按照说明书的要求正确安装。

动力电缆和电机动力电缆应使用线径不小于1.5mm2的铜芯护套电缆，其他控制线应使用导体横截面不小于0.@的铜芯护套电缆>5mm2。电源的火线应接控制器的L端子，零线应接控制器的N端子。

机内熔断器应使用Ф5×20mm/6A的快速熔断器，严禁将机内熔断器用作直接短路。电动门的门头电机应接在机器内的P1接线端子上。报警器应连接到机器中的 P4 接线端子。

其他基本控制线应连接到机器中的 P2 接线端子上。安装接线时，请参照产品随附的接线图正确连接。

特别要注意的是，低压控制线不能接高压端，或者高压控制线不能接低压端。除本产品规定的项目外，控制器的接线及安装应符合电气安全操作规程的有关规定。

控制器的安装位置根据用户的具体情况选择，挂在五磁场干扰的墙上。安装高度距地面不小于1.2m。出线电缆应沿墙壁牢固固定。上电前应全面检查所有安装工作，确认无误后方可送上电试机。探头安装在室外合适的高度，可以调节角度。

自动门控制器操作用途：

接通电源后，控制器的数显窗口中间应显示“-”，为控制器的待机状态。控制器面板上的四个按钮分别是“关门”、“停止”、“开门”和“报警”。当按下“开门”或“关门”键时，显示窗口应分别显示“H”或“E”。此时门机拖动门体移动，控制器也发出低频哔哔声。门在移动时，当限位开关动作或自动延时时，门会自动停止移动，此时低频声会自动停止。从开门切换到关门，或从开门切换到开门时，

自动门控制器控制：

遥控器“A”键对应手动开关“开门”，“B”键对应手动开关“停止”，“C”键对应手动开关“关门”手动开关，“D”键对应手动开关的“报警”功能。使用时，长按遥控器相应功能键约1-0.@>5S，门将按既定功能移动或停止，操作过程与手动控制相同。遥控器的控制距离受现场电磁场强弱、遥控器电池电压、气候变化等因素影响。这是正常现象，

报警功能使用设置：

报警状态可以通过按手动控制的“报警”或遥控器的“D”键来设置。该键为重复键，即报警的设置和取消交替产生。设置报警状态后，窗口显示“日”。解除报警状态后，窗口显示“-”。当发生报警时，控制器会发出高频声音信号。当门被激活（切换）时，报警状态自动解除。门体移动时，仍可设置报警自动门机，但报警功能处于暂停状态。当门体运动停止时，报警状态会自动恢复。

发射电路可以用电视遥控器成品进行再制造。把原来的发射管拆下来，把引线接到准备好的专用发射器上。两台发射机并联，注意极性。然后找一个合适的按键短接让它一直发光，最好是“屏显”按键，尽量不干扰可能在辐射区的电视。发射功率是用RW来调整的，这样能接收到就更好了。

主要元器件的选择：电机驱动电路中使用的四只功率管是/P型/100V/19A和/N型/100V/28A场效应管，因为它们是电压驱动的，几乎不消耗驱动功率。内阻小自动门机，温升小，可安装在小铝板上，注意绝缘。电机可以去汽配店买个12V的雨刮电机，拆下它的力臂，装上四冲程摩托车发动机的齿轮，用几根小链条连接起来，然后用钢板做支架把它固定在门上。

为了防止停电影响门的正常使用，我设计了一个降低电压的变压器和一个12V的电池。主电路采用12V供电，与市电隔离，提高了安全性。

人体运动检测采用新型热释电红外检测模块HN911。V1用于延时控制，通过调节电位器RP1可以改变延时控制的时间。光耦合器起到交流和直流隔离的作用。当无人通过自动门时，HN911输出端为低电平，V1无控制信号输出，双向晶闸管V2截止，负载电机不工作，门处于关闭状态。当有人靠近自动门时，HN911模块检测到人体红外能量，输出端I为高电平输出，双向晶闸管导通，负载电机工作，自动门打开。当自动门运行到位时，由限位开关S切断电源。

自动门控制器安装使用说明仅供参考！

松下自动门控制器是松下自动门中的主要部件。具有系统状态检测功能，控制自动门的开启或关闭。那么你对松下自动门控制器了解多少呢？松下自动门控制器，希望能帮助您了解松下自动门控制器。

松下自动门控制器电路硬件组成：

自动门控制装置由门外光电检测开关K1、开门K2、开门限位开关K3、关门到限位开关K4、 执行器KM1（使直流电机正转）、关门执行器KM2（使直流电机反转）等部件。检测到人或物体时光电检测开关为ON，否则为OFF。

松下自动门控制器工作原理：

1、当有人从内向外或从外向内通过光电检测开关K1或K2时，开门执行器KM1动作，电机正转，到达开门限位开关K3位置时，电机停止运转；

2、自动门在开门位置停留8秒后，自动进入关门过程，关门执行器KM2动作，电机反转，当门移动到门时-合闸限位开关K4位置，电机停止运转；

3、在关门过程中，当有人从外到内或从内到外通过光电检测开关K2或K1时，应立即停止门，自动进入开门程序；

4、在开门后8秒的等待时间内，如果有人从外到内或从内到外通过光电检测开关K2或K1，必须重新启动并等待8秒才能自动进入关门过程，确保人员安全通行。
