PWM调光（Pulse Width ，脉冲宽度调制）目前比较普遍，是LED中使用的最好的灰度调节方式。分为几个等级，LED会显示相应的灰阶数。

本文引用地址：

至于PWM频率，刚才说了PWM是通过LED开关的时间比例来实现的，但是开关次数不能太低，至少要骗过眼睛。借鉴电视机经验，频率一般高于100Hz，部分LED显示屏会被摄像头拍到。如果条件允许，设计在300-500Hz比较合理。

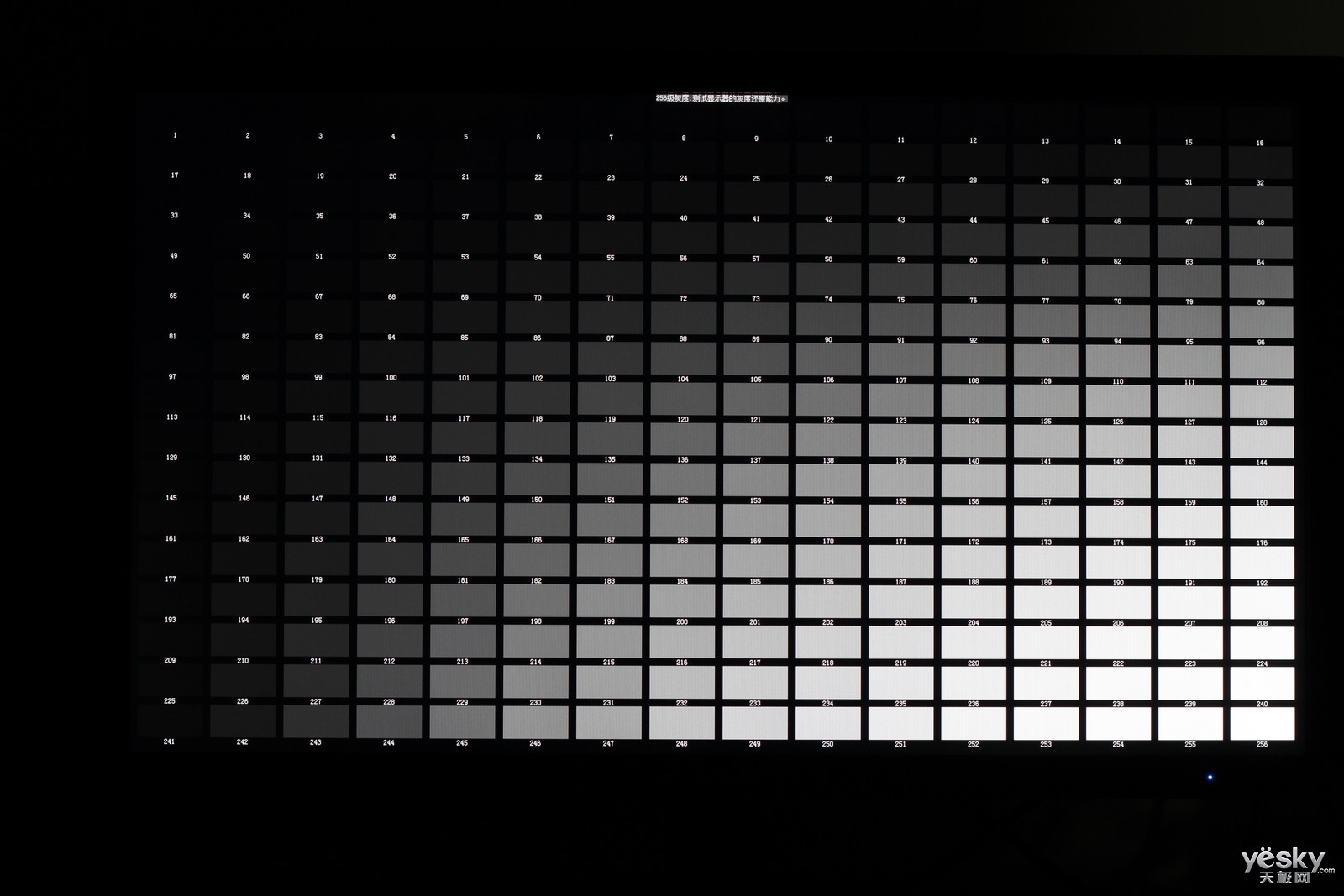

在三基色设计的应用中，通常通过调节LED电流来实现白平衡和最大期望亮度，通过控制PWM来实现灰度等级。LED领域的灰阶数有7阶、8阶、16阶、32阶、64阶、128阶、256阶、512阶等。也可以有不同的大小，这些大小主要是为了方便数字电路数据处理。比如需要分成100步，那也是可以的。

三基色的灰度乘积就是产品理论上可以再现的颜色数，通常我们说有多少种颜色。例如：单色为256色，红256（色阶）x绿256（色阶）x蓝256（色阶）=（16KK色）。

单色256级灰度，完全满足眼睛的色域需求。现在的LCD液晶显示器就是这种情况，也是目前IC支持的灰度之一。由于LED的色差较大，所以采用了512级灰度，实际将校正后的部分灰度用于显示。512灰阶比较有代表性的IC有、、DM137、DM133、DM412等。点校正的设计方法。此方法用于校准大型显示器中的每个像素。校准或点校正后led调光器，当显示器调整到特定亮度时，每个像素都提供相同级别的亮度。

设计时可根据需要选择其他低灰度等级。例如，32 级足以用于商业装饰照明led调光器，而文本和符号则需要更低的级数。分16级调节单色灯的亮度即可满足要求。

pwm相关文章：pwm原理

脉宽调制相关文章：脉宽调制原理

色度计相关文章：色度计原理

调光开关相关文章：调光开关原理

目前最常用的LED调光电源有：LED晶闸管调光电源、LED0/1-10V调光电源、PWM调光电源。其他调光的工作原理是通过控制输出的电流、电压和频率来实现LED调光功能。下面请看各种调光方式的详细原理。

本文引用地址：

1、LED晶闸管调光电源

晶闸管调光较早应用于白炽灯和节能灯的调光，也是LED调光应用最广泛的调光方式。

其工作原理是将输入电压波形切割导通角后产生切向输出电压波形。应用切向原理可以降低输出电压的有效值，从而降低普通负载（阻性负载）的功率。晶闸管调光的优点是工作效率高led调光器，性能稳定。

2. LED 0/1-10V调光电源

电源设计有控制芯片。当连接0-10V调光器时，通过0-10V的电压变化来改变电源的输出电流，从而减弱光线。例如：当0-10V调光器调到0V时，电流降为0，灯的亮度处于关闭状态（带开关功能），当0-10V调光器调到最大10V时，输出电流也会达到功率输出的100%，亮度也会达到100%。（输出电压不变）。

1-10V调光原理：上面解释只有调光器是1-10V：当电阻调光器调到最小1V时，输出电流也改变10%，比如当达到10V时（调到最大） )，输出电流也会达到100%的功率输出led调光器，亮度也会达到100%。（输出电压不变）。备注：1-10V无开关功能，灯不能调到最低关！

3、PWM调光电源

数字调光，又称PWM调光，是利用PWM波开启和关闭LED，改变正向电流的导通时间，达到亮度调节的效果。这种方法是基于人眼对亮度闪烁不够敏感，导致负载LED时亮时暗。如果明暗频率超过100Hz，人眼看到的是平均亮度，而不是LED闪烁。PWM通过调节明暗时间比例来调节亮度。在一个PWM周期内，由于人眼对大于100Hz的光进行闪烁，所以感知的亮度是一个累加过程，即亮时间占整个周期的比例越大，人眼感觉越亮。但是，对于一些高频采样设备，如高频采样相机，在采样过程中LED暗时有可能捕捉到图像。因此，本文将模拟和数字相结合来设计LED的驱动电路。
