一、智能小区可视对讲系统概述

楼宇可视对讲是小区智能化系统中投资较大的系统。应尽量选择性价比较高的产品，减少施工布线和人工费用，节约施工成本。本项目考虑数字 TCP/IP 可视对讲系统的设计。TCP/IP 是一个开放标准。该系统具有非常大的带宽，可以与多方互通互不干扰。系统容量不受限制，可以自由扩展。和升级。

全数字楼宇对讲系统是基于网络技术和嵌入式技术开发的。产品成熟稳定，集可靠性、安全性、实用性、合理性、适用性、先进性、经济性、科学性、兼容性和可扩展性于一体。

2.系统设计

小区对讲系统主要由半数字对讲系统和全数字对讲系统组成。对讲系统由室内单元、单元门单元、挂墙单元、管理中心单元组成。

对讲系统拓扑图如下：

1.社区入口

在小区各出入口安装围栏机。小区有访客时，一般先通过小区门禁箱，保安通过围栏机呼叫住户室内分机。连接后，他向主人确认访客身份，确认身份后允许其进入。

护栏机一般安装在室外或小区岗亭内，要选择合适的位置。不要将护栏机安装在阳光直射或雨水容易弄湿的地方，否则容易影响摄像效果。安装位置主要是美观，操作方便。如受现场环境限制，如有被雨水淋湿的可能，请选择防护等级为IP65及以上的护栏机，或加装防雨罩。

围栏机具有TCP/IP传输能力，无需任何转换设备即可接入小区局域网，通过小区局域网与室内分机、管理中心实现可视对讲通信。围栏机是小区主要的安全屏障之一。

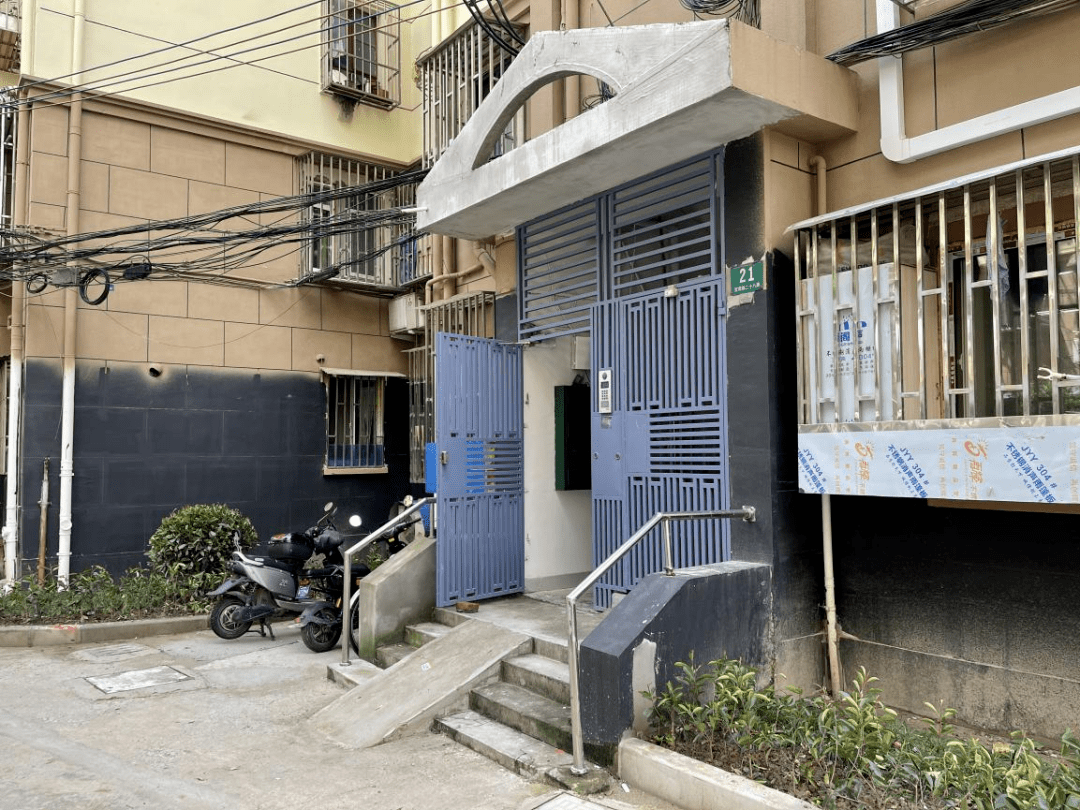

2、单位入口

来访者经小区门口围栏机确认后到达单元门口后需再次确认，并通过单元门口机呼叫楼内住户。各单元门口设置彩色可视门禁台，帮助楼内用户完成访客进楼单元门的确认。

全数字可视对讲系统没有繁琐的中间设备，摒弃了网络控制器、网络选择器、多门选择器、信号放大器、信号隔离器等模拟系统中不能省略的中间设备。整个单元仅需一台汇聚交换机作为接入点，室外站点通过接入汇聚层交换机即可接入小区局域网。此外，门禁系统还应配合门机进行开锁。门锁、闭门器、开门按钮应相互配合，避免强烈撞击产生的噪音过大，影响底层居民的休息。

地下室是小区治安中不可忽视的区域，也是小区治安中比较薄弱的区域。很多时候，不法分子会趁机从地下室走到单元楼道，对小区居民的生命财产安全造成严重威胁。我们在地下停车场到单元的楼梯必须经过的地方设计一个室外站或门禁。进入单元必须通过门口机或刷卡与住户确认，否则无法进入单元楼。

数字门禁具有门禁接口，可轻松完成门禁对讲的统一设置，使小区单元出入口设计更加灵活。

3.室内

为社区中的每户人家设置视觉室内延伸。当来访者来电时，住户会通过室内机的显示屏观察来访者，并决定是否与其通话并允许其进入住宅楼。确认后，住户将通过视觉扩展。门上的开锁钥匙控制楼梯处电控锁的开启，允许访客进入。

可见门铃系统，家庭室内机一般安装在客厅、客厅或玄关过道等方便住户操作的地方。一般家庭的室内机都放在客厅的入口处。考虑到家里有老人和小孩，安装高度不宜过高。室内机安装高度为底边距地面1.2-1.5米。同时，考虑到用户在装修时可能会改变安装位置，布线时需要为每户预留1-3米的预留线，方便业主在装修时更换线路。

住宅室内机设有开锁、呼叫、监控按钮。住户通过相应按钮，实现室内分机与管理中心的连接，监控单元楼出入口人员进出情况，开启单元门电控锁。

同时室内机可接入智能家居控制主机，实现智能家居整体解决方案。

4、信号传输

系统采用TCP/IP协议组网，系统架构灵活，可自由扩展，容量无限制。所有命令和状态信号均为基于TCP/IP网络的数字编码信号，具有抗干扰能力强、性能稳定等特点。

网络线路可利用现有小区局域网或单独建设可视对讲局域网。一般建议单独建立可视对讲局域网，简化网络环境，避免IP地址冲突。

系统室外部分采用单模光纤，室内部分采用网线和电源线，方便快捷地完成施工布线。与普通模拟对讲系统相比，网络中间设备大大减少，系统开通调试方便。

5、系统电源

管理平台主机和客户端PC直接由管理中心220V交流电源供电，交换机等设备由弱电井供电。室内分机电源根据情况配置。一般情况下，开关电源为室内分机提供12V直流电源。

考虑到机组门机需要接入电控锁，而电控锁开门时所需的瞬时电流较大，故门机供电采用单独供电方式（一个12V电源单独配置），电源安装在梯口（或弱电室）的弱电箱内。

护栏机的供电方式与门禁主机相同。各类终端设备采用低压直流供电。

三、系统功能

1.可视对讲功能

一个。游客与居民交谈

当有访客来访时，通过小区门口的围栏机呼叫住户，相应的住户可以通过语音对讲和视频监控确认来访者身份，然后开门让来访者进入社区; 当访客到达单元门口时，再次通过门禁电话呼叫住户要求开锁，住户确认后可按开锁键远程为来访者打开单元门锁；如有需要，住户可在门前安装二次确认机。最后通过视频监控确认后开门。

b. 围栏站/门站与管理中心通信

当来访者呼叫的住户无人接听时，可通过围栏站或单元室外站呼叫管理中心，管理人员可联系住户确认来访者身份，确定是否需要开锁。

C。管理中心与居民沟通

住户也可通过室内机呼叫管理中心进行双向语音对讲，管理单元或管理平台以文字形式显示住户的相关信息。遇到紧急情况，管理中心也可以直接呼叫住户的室内机进行通知。此外，当业主忘记带卡时，也可以通过围栏站或门站呼叫管理中心，管理员远程开锁。

d. 家庭之间的沟通

小区内任意两个室内分机之间可实现双向语音对讲，同号分机在组呼时也可相互呼叫。如果室内机内置摄像头，可以进行双向可视对讲。

2、监控功能

一个。室内机监控室外机和壁挂机

居民可以随时通过数字室内机的监控功能，主动查看室外机和围栏站前的监控画面。通过室内机的操作界面，可以任意切换需要监控的不同单元的门和小区的出入口。门口机标配130万像素彩色摄像头，画面清晰流畅，夜间白光补偿。

b. 监控摄像头

居民可通过授权监控小区其他公共区域的摄像头画面，关注主要区域（如游乐场、老人活动室、停车场等）的实时视频画面。同时支持手动添加IPC功能，满足别墅项目住户查看自建监控摄像头的需求。

3.门控开锁

一个。刷卡解锁

居民回家时，在门机相应区域刷感应卡，即可打开单元门锁。系统联网后，门机卡号数据可与管理中心电脑共享同步，便于管理中心统一管理。居民刷卡后，中央管理机会保存本单位门机的刷卡历史信息。门口机和中央管理机都可以给居民发卡。

b. 解锁密码

住户回家可在门口输入密码打开单元门锁，支持一户一码或公用密码。门禁公共开锁密码可在管理中心统一管理和修改。

C。远程开锁

来访者呼叫住户后，住户确认来访者身份，按下室内机上的开门按钮，门自动打开。

当住户遗失IC卡、忘记开锁密码或因其他原因无法开门时，可直接致电管理中心，管理员确认身份信息后，即可远程为单位开锁。

小区管理中心管理员也可以直接通过管理平台或管理中心电脑，远程开启各楼门口的围栏机和电锁。

四、信息发布

管理中心可以通过管理软件向指定居民或任意分组用户发送文字或图片信息，向指定群组发送公告信息。除了社区公告、通知等信息外，系统还可以向室内机推送广告信息。

当小区有重要信息需要通知住户时，可以通过中央管理机将通知以文字或图片的形式发送到室内机或业主手机。住户可以通过室内机的公告按钮查看小区公告。

5、网络功能

一个。时钟同步

在线门口机无需手动设置系统时间。建立网络连接后，门口机会自动将本机时间校正为系统服务器（中央管理计算机）时间。时间同步是保证时间基准值的前提。

b. 远程升级

通过管理中心的软件平台，可以对网络中的所有设备进行远程升级，使系统设备及时扩容，或者有针对性地解决实际使用中遇到的问题门铃系统，系统稳定可以进一步改进。系统支持批量升级。

6、防盗报警

一个。紧急电话

住户需要联系管理人员时，可通过室内机的紧急呼叫按钮呼叫管理中心。中央管理机会响铃并显示来电居民的信息。管理人员按接听后，即可与住户通话。

b. 可连接各种报警探测器

室内机提供多个有线报警防区，可连接各种探测器，包括烟雾探测器、气体探测器、红外探测器、红外光束探测器、门窗磁铁、窗帘等。7寸室内机可连接到最多8个有线报警输入。

C。报警网络通知

当探测器检测到报警时，室内机提示报警，同时将报警信息传送至管理中心（触发紧急按钮可将报警信息传送至管理中心，但室内机不会发出报警声警钟）。管理中心有报警提醒功能，同时报警信息记录会保存在数据库中。通过后期的记录查询，管理人员可以查看报警发生的时间、地点等信息。

d. 电子地图功能

除了声光提醒外，管理中心还会在管理软件上自动弹出电子地图，以一目了然的方式报告报警情况，并通过电子地图显示住户的详细信息，以便管理人员能及时发现现场，确认或处理报警情况。

7.人像抓拍功能

当有人进入小区大门或单元门时，无论是刷卡、密码开门，还是呼叫管理中心开门，系统都会抓拍此人的人脸照片并保存。即使使用未经授权的门禁卡或其他单元楼的门禁卡，系统也会自动抓拍图片并保存。当管理中心安全发现异常情况时，也可以手动点击抓拍图像。

可视对讲门禁系统的特点

2、采用嵌入式硬件平台和linux操作系统，图像编码采用H.263、H.264压缩标准，音频采用G.711、G.726压缩标准，区别于传统的模拟楼宇可视对讲系统。

4、纯屏高清画面显示楼宇对讲系统，色彩逼真，高性能，兼容性强；智能全触控操作。

6、故障自检，方便安装、调试、检查和维修。

可视对讲门禁系统的组成

一个。室内分机

室内机在原理设计上有两种，一种是带编码的室内分机，分路器可以做得更简单，但室内分机的成本较高；另一种编码由门禁主机或分配器完成，室内分机制作非常简单。彩色室内分机的液晶屏直到2014年才实现国产，成本相对较高。这是制约彩色可视楼宇对讲系统应用的瓶颈。对讲分机的外观类似于面包电话楼宇对讲系统，趋于多样化。视觉分机趋向于超薄免提壁挂式，但最受欢迎的仍然是壁挂式黑白视觉分机。室内分机在楼宇对讲系统中占据较大的成本。从发展来看，带有安防报警和信息发布的彩色分机在高端楼盘应用较多，中档黑白可视对讲分机多用，低端配套为配对。讲分机。

b. 门口主机

C.管理中心机

室外站包括：室外站NP-B07、立式室外站NP-B07A。

管理员机包括：管理员机NP-J10A、管理员机NP-J07A；管理软件NP-R。

其他相关设备包括：后备电源NP-P123/NP-P126、安全模块NP-MS8、扩展模块NP-ME3、NP-ME扩展盒、感应发卡器NP-W、感应IC卡NP-IC、超大类5扁双绞网线RJ45-L，网络交换机。

变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压得到+12V直流电压，经插座Vl输入，一路直接给继电器K供电，另一路由D3隔离产生VCC给其他电路供电。

机主取下手机后，插座V6①脚到地的通路被切断，R17下端恢复高电平，Q5截止，音乐IC和Ul均停止工作。由于开锁开关SB断开，插座V3①脚常为高电平，稳压管ZD1处于击穿状态，Q1饱和，Q2截止，继电器K动作则不能开门当车主按下开锁开关SB时，V3①脚接地，ZD1截止，Ql截止，Ql的集电极高电平通过Cll耦合到Q2的基极，Q2饱和，继电器K得电，触点闭合，电磁锁LOCK动作，楼门打开。
