安科瑞电气王丹丹

摘要：Acrel-2000Z电力监控系统适用于35kV及以下电压等级的各类变电站。帮助用户实时掌握配电系统运行状态，获取预警、告警等事件，实现重点区域无人值守，提高安全监管水平。应重庆五桂塘历史文化商业街区项目要求，该系统将完成特配电所、配电室及输配电线路中主要设备的自动监测、测量、控制、保护，以及与上级系统的通讯。性自动化。其中，保护、

关键词：Acrel-2000Z；电力监控系统；实时监控；保护测量

0 前言

历史街区是一个城市的文脉。为在现代城市发展进程中寻找适合历史街区的发展路径，重庆五桂塘历史文化商圈开展了保留老街优质文化传承核心特色的项目A系列整改建设。为使建筑物安全、可靠地用电，需要在变电站内建立监控保护系统。Acrel推出的Acrel-2000Z电力监控系统，可以对变电站设备进行控制和管理，满足变电站无人或少人值班的需求。为变电站安全、稳定、经济运行提供坚实保障。在这个项目中，

1 项目概况

据悉，原五桂塘街是一条地道的涪陵百年“老街”。北起火神庙（后铁骑社）西侧，南至天主教堂门前十字街尽头。它长宽约200米。约2米，项目建设地点位于重庆市涪陵区墩仁街道望栏桥社区（八角井），占地面积约36225平方米，签约54.3亩。

变电站内设配电室2个，10kV线路直接从110kV东门变开关所引出。每个配电室有4台容量为10kV～0.4kV的变压器。为了分开独立运行电力监控，它们互为备用（单台变压器运行时，接触开关可闭合；两台变压器同时运行时，接触开关必须断开）。其中，1#配电室有6个高压柜和36个低压柜，2#配电室有6个高压柜和39个低压柜。配电室除开关柜外，还有直流屏、无功补偿控制器、有源滤波等装置。

本项目对电力监控系统的安全管理要求较高。安全管理信息仅包括用户登录、注销等信息，以及系统各级用户权限变化信息等与安全服务相关的信息。针对以上需求，Acrel-2000Z电力监控软件具备分级授权的用户管理功能，以满足需求。此外，其他功能需求如下：

1、系统可以生成、修改和打印图形和报表，可以定义和修改数据库；

2、系统可下发操作控制指令电力监控，并可确认报警并退出/恢复报警点；

3.系统可以查看历史值和各种固定值；

4、系统应有硬件设备的网络拓扑图，能反映所有硬件设备的运行状态；

5、系统具有用户分类管理和用户权限设置功能。

以下是配电室高压部分的电气接线图：

1#配电室

2#配电室

2 方案配置

本项目为每台高压柜配置AM3SE-I系列微机保护装置和电压、电流数显仪表。AM3SE-I电流型保护装置的功能有：三段式过流保护（可低电压闭锁、可二次谐波闭锁）、反时限过流保护（可低电压闭锁）、过载报警/脱扣、三段式零序过流/反时限过流保护、FC电路配合的过流闭锁功能、零序过压报警/脱扣、过压报警/脱扣、PT断线报警、低电压报警/脱扣、二多级负序过流保护、负序反时限过流保护、非市电保护、三相一次性重合闸、

以上高压柜方案如下：

1#配电室高压柜方案如上

2#配电室高压柜方案如上

整个项目的硬件产品配置方案如下：

系统整体网络结构分为三层。仪表数据通过屏蔽双绞线直接连接到数据采集器，再通过网线直接连接到监控主机，保证了电力监测监控系统的稳定和实时传输。

1）站控管理

站控管理层面向电力监控系统的管理人员，包括工控机、监视器、打印机等高性能设备，是人机交互的直接窗口。

2）网络通信层

通信层主要由采集器、以太网设备和总线网络组成。串口服务器的主要功能是对现场智能仪表进行监控；以太网设备与总线网络的主要作用是实现变电站与主站之间的数据交互，使配电系统的管理集中化、信息化、智能化，不仅提高了配电的安全性，电气系统的可靠性和稳定性也达到了无人值守的目的。

3）现场设备层

现场设备层的主要目的是测量和采集配电系统中的各种运行参数，同时将采集到的数据信息传输给监控系统。保持相互独立，完成各自的职能。现场设备层主要由智能仪表组成。智能电表通过屏蔽双绞线的RS485接口与通信服务器相连，通过通信服务器与通信服务器相连。通信服务器与配电室监控主机联网，实现远程控制。

3 现场安装

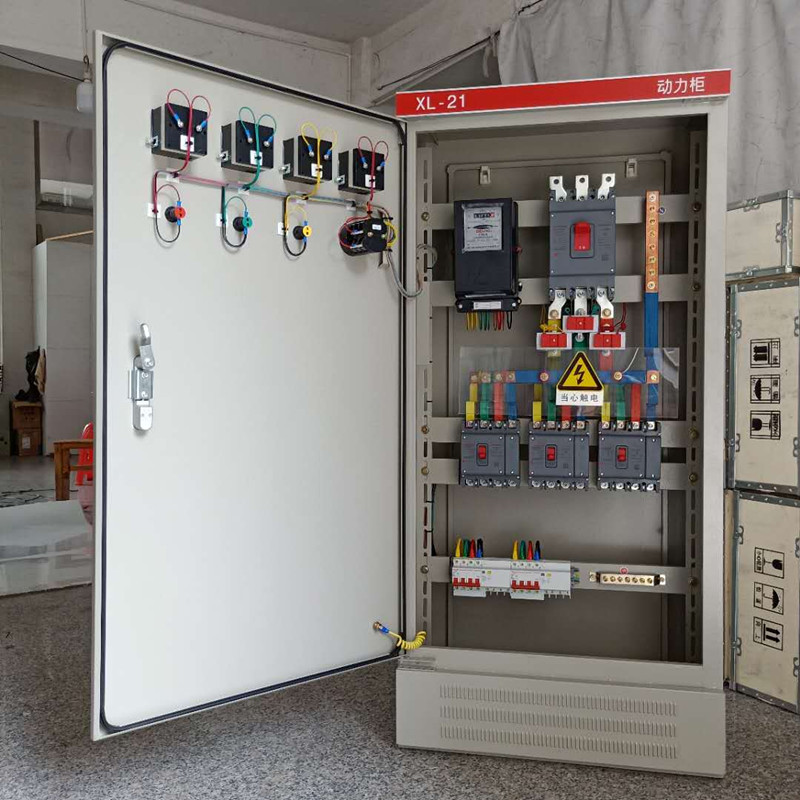

配电室内机柜安装如下图所示：

4 软件特点

4.1 实时监控

Acrel-2000Z电力监控系统具有友好的人机界面，能以配电图的形式直观显示配电线路的运行状态，监控各回路的电压、电流、功率、功率因数等电气参数实时、动态监测各配电断路器、隔离开关、地刀等合分闸状态及相关故障、告警等信号。

4.2 曲线查询

在历史曲线界面可以直接查看各种电参数的曲线，包括三相电流、三相电压、有功功率、无功功率、功率因数、温度等曲线。

4.3 电能统计报表

系统还具有定时抄表和汇总统计功能。用户可自由查询自系统正常运行以来任意时间段内各配电节点用电量，即节点进线用电量和各支路用电量统计分析报告. .

4.4 历史事件查询

系统可对遥信位移、保护动作、事故跳闸、电压、电流、功率、功率因数超限等事件记录进行存储和管理，方便用户对系统进行事故追溯、查询统计、事故分析事件。可以按时间、类型、设备进行查询和排序。

4.5 用户权限管理

为了保证系统的安全稳定运行，设置了用户权限管理功能，可以防止未经授权的操作（如远程操作、修改数据库等）。可定义不同级别用户的登录名、密码和操作权限，为系统运行、维护和管理提供可靠的安全保障。

5 结论

在当今配电设施的应用中，配电的安全性非常重要。本文介绍的Acrel-2000电力监控系统在上述历史文化商业街区的应用，不仅可以实现配电房供配电回路的实时监控，还具有网络通讯功能，可以上传和转发数据。本项目系统软件实时显示配电室内10KV配电进出回路的运行状态，并具有分合闸、超载弹出报警对话框和报警声音提示；同时生成各种电能报表、分析曲线、图形等。, 便于电能的远程抄表、分析和研究；系统的安全、可靠、稳定运行，为及时解决上述历史文化商业街区用电问题提供了真实可靠的依据。

自从智慧社区从概念走向现实楼宇可视对讲，已经成为社区建设的新概念。智慧社区融合现代信息技术、物联网和人工智能，将社区服务提升到一个新的水平。然而，目前全国约有17万个老旧小区，涉及数亿居民。面对这种巨大的改造需求，政府也出台了很多相关政策楼宇可视对讲，明确指出新一代互联网、物联网、大数据、云计算等技术，瞄准老旧小区和城乡结合部地区。 ，实施“技防进户”工程和物联网安全社区试点，

在这个改革老风口中，很多善于把握政策方向和市场的企业获得了成功。当然，其中作为智慧社区人工智能硬件之一的楼宇云对讲设备也迎来了发展的春天。

门禁智能楼宇对讲的功能有哪些

1、密码开锁功能 住户回家时可使用钥匙开锁，或在门口主机处输入开锁密码开锁，可实现一户一码制，住户可随时更改开锁密码任何时候。2、自动关门功能 住户与来访者通话后，住户允许来访者进入后，可按分机上的开锁键，远程开锁单元门。访客进门后，防盗门在闭门器的拉动下自动关闭。3、具有自动防盗功能的单元门口防盗门平时关闭，非单元内人员无法进入单元楼道，有效防止部分闲人进入单元楼道, 更有效地防止小偷进入走廊。4、居民与管理中心的双向沟通​​功能。当住户需要物业中心的帮助时，如设备维护等，可按下紧急求救系统按钮，向语音求助系统求助；在报修费或下发通知时，还可以拨打给住户，实现住户与中心的双向对讲功能。

传统的楼宇对讲在外观和功能上已经不能满足现代数字化生活的发展需求。日益旺盛的市场需求，加上传统楼宇对讲升级或维护的痛点，决定了楼宇对讲系统未来的市场发展方向，需求推动趋势，进而形成商机，促使各大企业纷纷投入其中一个接一个。

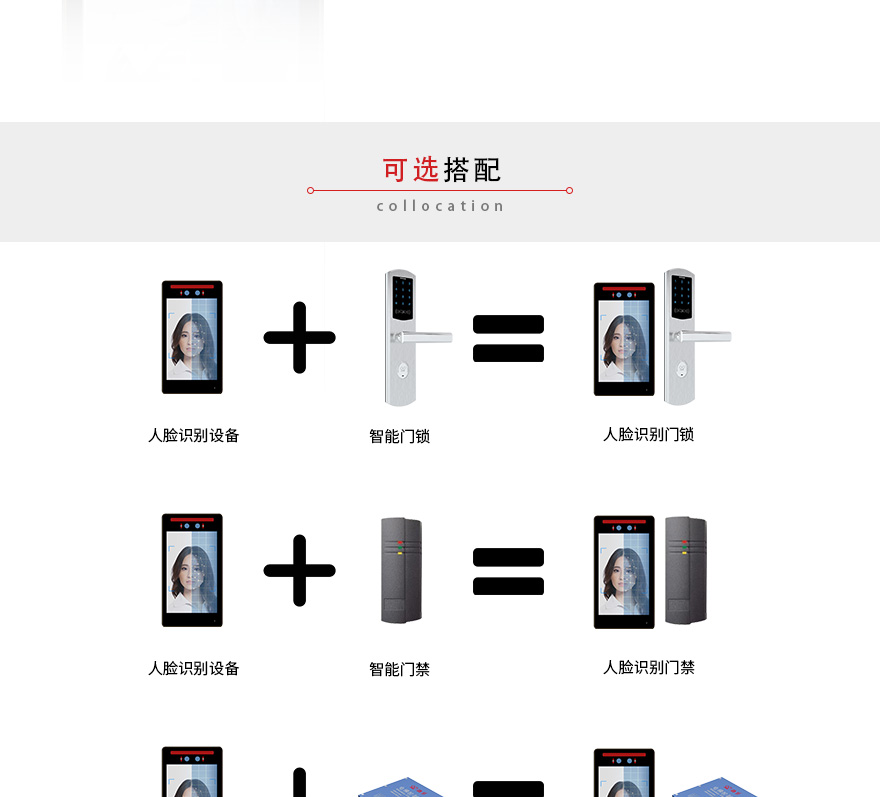

智慧天空致力于人工智能技术、物联网、云计算技术的融合与应用，实现智慧安全社区管理。并在智慧平安社区、平安城市、人工智能等领域持续深耕。智慧云天E10是一款综合人脸识别智能门禁对讲终端，配备测温传感器、人脸识别、IC卡/证件读取模块，支持人脸识别、测温、人证验证、刷卡开门、云配对对讲称呼。可与智慧平安小区管理系统、人脸识别实名制管理系统、人脸识别门禁考勤管理系统、访客管理系统、
