设计目的和任务

设计目的：掌握测控电路的基本组成和调试方法;

设计任务：

1、设计光强采集系统，可实时采集环境光强;

2.设计闭环控制LED（12个高亮度3mm白光LED）照明系统。

技术指标：

1.LED驱动器采用电流驱动智能灯光控制，电流步进可调;

2.电流1mA~50mA，步进1mA。

技术要求：

该模块与EDP测试箱兼容，可以感应光强度并自动控制LED亮度。

测量系统结构图

智能LED照明控制系统

光敏电阻的基本电路

发光二极管驱动电路

电压驱动

电路简单，单件难以控制，LED容易损坏

电流驱动

电路复杂，更有利于控制，LED不易损坏

串联驱动

需要大电压，一个坏了，所有的灯都不亮

并联驱动

需要大电流，一个断路灯对其他灯影响不大

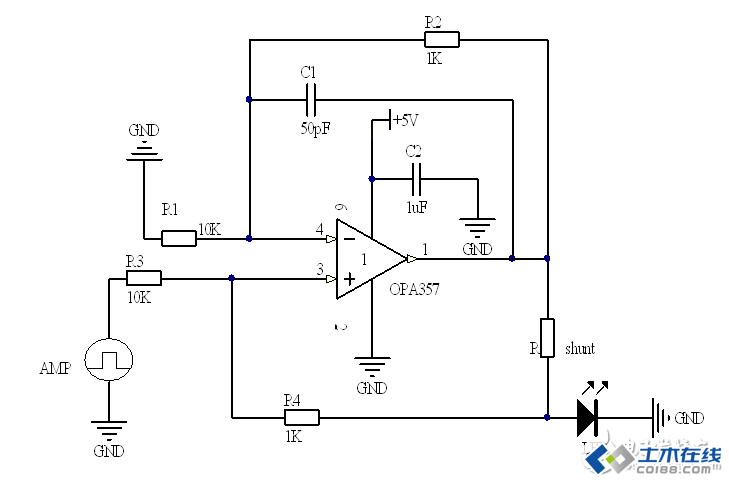

简单的LED驱动电路

通过单片机的IO，发光二极管的点亮和熄灭可以

可控智能灯光控制，也可控制发光二极管的发光亮度

改进的动态电路

测试室引脚定义

焊接和调试

根据焊接

电路原理图，焊接时注意三极管的引脚E、B、C顺序，不要焊错;

Vo通过连接线连接到AD模块进行信号采集;

可通过单芯片实现PWM功率控制

IO口编程，或DA输出可通过单片机编程直接控制进行功率控制;

编程实现光强自动调节功能。

计划要求

指示灯之后

打开时，LED根据外部光强度自动调暗。即：强外部光强，降低LED发光强度，相反，增加LED发光强度;

在调整过程中，LED无闪烁，响应越快越好。

思考和发挥作用

对于给定电路，运算放大器V+施加的最大电压或多或少，如果超过该电压会发生什么;

该电路可以为LED（全部）提供最大驱动电流以及如何进一步增加电流。

什么

是将电路中的LED改为串联的优缺点。
