是迈威通讯推出的一款全新的10口千兆无线控制器，可以管理迈威无线AP设备。本产品提供8个千兆RJ45接口、2个千兆SFP光接口和2个USB接口。安装在1U机架内，可满足不同应用场所的需求。

工业级硬件设计

采用Intel i3-3120M工业无线，双核四线程，主频2.5GHz，缓存3MB，钢质外壳，-40℃~65℃工业温度工业无线，保证设备在恶劣环境下稳定运行。

AC旁路组网快速部署

支持路由/旁路方式部署，无需特殊设置，现场组网部署更加灵活方便。当设备旁路部署时，所有AP设备无需接入AC设备网络，无需改变现场网络布局，即可管理现场网络中的所有AP设备。

AP 跨三层网络发现 AC

支持二三层网络无线AP设备快速发现，实现有线无线一体化统一管理。例如无线控制器和AP之间有三层设备经过，需要通过DHCP服务器自定义参数，使AP能够跨三层网络发现AC。

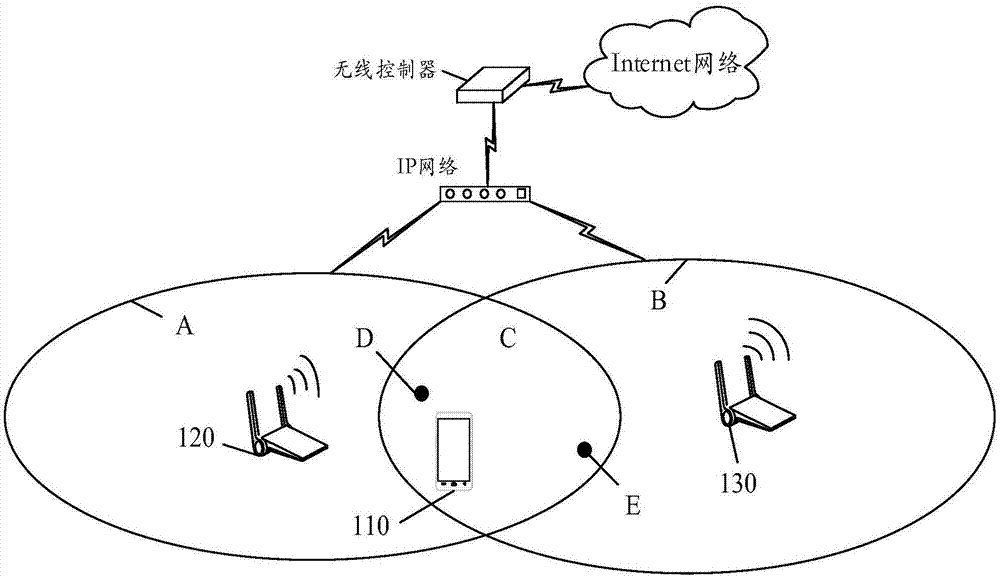

快速漫游，自动发现，统一管理

支持AC控制器下的快速漫游功能，实现无线终端设备的漫游切换功能；支持AP组配置下发同步，AP设备在线自动同步配置参数，支持AP设备单机升级和批量升级，支持AP设备在线和定期上报设备状态。

强大的安全保护功能

通过VPN加密、IP过滤、MAC过滤、端口转发、NAT转换、ARP绑定和网速控制等功能保证无线网络的安全稳定；支持设置AP定时重启，让设备运行更稳定流畅。

以3台泵为例，3台泵的恒压变频控制系统电气控制图如下图所示。目前很多变频器都有自己的PID和PLC，所以成本也比较低，所以在选型的时候可以选择这样的变频器，比如富士的-P11变频器，西门子的M430变频器，艾默生的变频器等。

图中，当万能转换开关SA2处于右侧“手动”位置时，①、②接通，③、④接通，⑤、⑥断开，按下启动按钮SB2，交流接触器KM1接通闭合，电机 M1 工作。变频启动；

按下停止按钮SB1，交流接触器KM1释放恒压供水系统，电机M1停止运转；

按下启动按钮SB4，交流接触器KM2吸合，电机M2以工频启动；

按下停止按钮SB3，交流接触器KM2释放，电机M2停止运转。

图中万能转换开关SA2处于左侧“自动”位置时，①、②断开，③、④断开，⑤、⑥接通，KA3闭合，PLC控制逆变器启动，而PID高压报警信号和低压报警信号接在PLC的输入端。PLC测量高压报警信号或低压报警信号。如果该信号一直存在，经过一定的延时后恒压供水系统，PLC控制电机M1和电机M2启动或停止。

当PLC输出控制继电器KA1吸合时，交流接触器KM1吸合，电动机M1以工频启动；

当PLC输出控制继电器KA1断开时，交流接触器KM1失电释放，电机M1停止运转；

当PLC控制继电器KA2吸合时，交流接触器KM2吸合，电机M2以工频启动；

当PLC控制继电器KA2断开时，交流接触器KM2失电释放，电机M2停止运转。

压力传感器P测量管道中水的压力，根据压力向PID控制器输出3~340Ω的模拟信号，PID根据误差e向变频器输出4~20mA的调节信号(=SV-PV) 经过计算。速度控制输入可以改变水泵电机的转速，从而实现压力的恒定控制。

注意：万能转换开关SA2的②、④触点不能合为一个触点，否则在“自动”模式下，继电器KA1、KA2的线圈闭合，导致手动按钮也启动水泵马达。

利用PLC实现恒压控制

第三张图，如果不用PID和阀门定位器，而是用PLC直接控制阀门电机开阀、关阀、停阀三个动作，也可以实现恒压控制。利用PLC实现恒压控制如下图所示。

当管网压力PV低于SV时，PLC输出控制信号开启阀门。随着阀门开启角度的增大，管网压力PV增大。当PLC判断PV=SV时，PLC输出停止阀门运行的信号，阀门停在PV=SV位置。当PV大于SV时，PLC控制阀门关闭，阀门开度减小。当PV=SV时，PLC输出信号使阀门停止。

3台泵的恒压变频控制系统的元件清单见下表。

初学者请注意：断路器分为电机型和线路型。由于电机启动电流大，电机型断路器在电机启动冲击电流大的情况下不会跳闸。，电机启动时断路器跳闸可能有问题。

目前，变频恒压供水设备广泛应用于工业用水、市政供水、建筑供水和住宅小区供水等领域。避免了用阀门调节压力带来的节流损失，使用非常方便。两者的控制系统基本相同，只是采用变频器来调节电机的转速，而不是采用控制阀门开度的调节方式。
