一、导光照明系统原理及组成
导光照明也称管道日光照明。 该系统通过采光罩高效收集自然光，并将其引入系统进行重新分配。 自然光经过特制的导光管传输和加强后，被系统底部的漫射器均匀高效地照射。 在需要光线的地方，获得自然光带来的特殊照明效果。 系统由照明区、传输区和输出区组成。
二、特点及优势
节能环保：降低了建筑内部白天照明的能耗和部分空调制冷的能耗。 由于利用了自然阳光，还减少了火力发电产生的大量二氧化碳等污染物的排放。
健康安全：将室外自然光源引入室内照明系统，避免了人们长期在电光源环境下生活和工作所带来的心理和生理不适。 同时，由于不使用电能，避免了电力线路老化引起电气火灾的安全隐患（特别适用于油库、弹库等易燃易爆物品存放场所）。
长时间的自然光照射可以大大降低电能消耗，从而降低照明成本，特别是对于我国东南沿海和西北地区自然光资源丰富的地区，导光系统的平均使用时间可以达到每天12小时以上，即使在阴天也可以使用，其节能和经济效益非常显着。

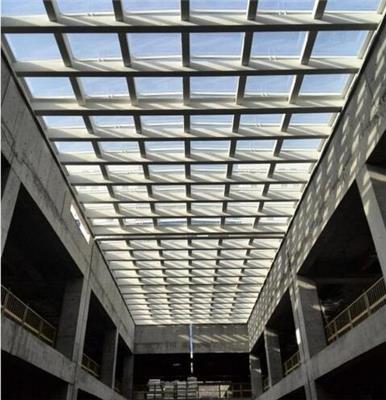

现阶段普遍设计应用从建筑物屋顶引入室外自然光的方法，主要是通过在建筑物屋顶设置天窗进行采光，新型导光照明技术较之具有以下技术优势：以前的：
① 普通天窗的采光面积与开口面积之比仅为1:1，这意味着要想获得更多的室外光线，就需要增加开口面积，而开口面积的增加会增加了建筑物的结构设计和施工安装难度，导致大量能量耗散，效率低下，导光系统的采光面积是导光系统面积的两倍以上开口，采光面积大。
②天窗照明方式引入的光线会随着太阳位置的移动而频繁偏移，无法做到精确固定照明。 而导光系统的发光角度可以达到180°，收集的光由导光系统和扩散器收集。 准确投射到指定空间区域，光线均匀，无眩光，无局部聚光现象。
③如果天窗仅用于采光，土建安装成本高，天窗透光率衰减快，需要定期清洁维护，但其产生的节能效果和经济价值无法估量。
④目前的光电导照明系统装置隔热防水性能较好，但采用天窗采光方式会明显降低隔热效果，增加开孔面积增加漏水隐患。
三、国内导光系统发展及技术现状
导光管采光系统发明于1986年，直到2000年左右这项技术才传入我国。虽然我国的导光系统技术与国外相比起步较晚，但发展迅速。 由于其巨大的经济效益和社会效益，国内推广应用逐渐普遍。
经过多年的发展和完善，现有的导光照明系统所形成的组成器件的技术性能和功能多样化都有了很大的提高。
3.1 采光穹顶
该照明装置规格多样，造型美观。 它由光学级 PC 或亚克力材料制成。 罩盖外表面喷涂UV光固化硬质涂层，光滑耐磨。 它还具有良好的隔热和隔音性能，透光性强，照明效率高。 ，通过日光罩表面的抗紫外线涂层，过滤掉部分有害光辐射，遇火不燃烧，燃烧时不会释放有毒有害物质。
目前市场上部分产品增加了自清洁功能，通过在采光罩内安装太阳能传感器等部件，控制聚光器始终朝向太阳的位置，大大提高了收集利用效率阳光。
3.2 光导
由特殊材料制成的光管具有很强的反射太阳光的效果。 它一般由铝制成，厚度只有0.4mm左右。 它重量轻，易于安装。 灰尘和飞虫的进入，使光传输的高效性能长期稳定。
随着导光材料生产工艺的不断改进，通过在管内壁镀上一层高反射率薄膜（反射率达98%以上），并加入光导弯头，还可以增加系统的光传输距离。 目前市场上常见的弯头主要有：30°、60°、90°弯头，并配有反光罩。 弯管的应用使得小尺寸导光板的最大传输距离达到8m，大尺寸导光板的最大传输距离可达20m。
3.3 扩散装置
它通常由PC材料或PMMA材料制成，具有良好的透光性和扩散性，不易着火，离火自熄。 口罩经过防静电喷涂技术处理，表面防雾不吸尘，易清洁。
为了将光管传输的光均匀地分散到室内，在扩散装置中使用了扩散光的薄透镜。 透镜越薄，透光性和散射性越好。 扩散器有磨砂、圆形、方形等多种款式可供选择，可与室内装修和布局风格相匹配照明系统，同时具有良好的隔热、隔音效果。
4、导光照明系统的应用及优势
近年来，随着社会的快速发展，对能源消耗的需求急剧增加。 然而，面对日益严峻的能源供应短缺，国家和地方政府将节能减排的要求提高到一个新的高度。
除了颁布或更新公共建筑节能设计国家和地方标准、技术导则外，对公共建筑绿色节能等级的评定也提出了更细化的要求。 例如，江苏省住房和城乡建设厅颁布的地方标准DGJ32/J96-2010《公共建筑节能设计标准》中，在电气照明节能方面，除了要求对照明功率密度的目标值、灯具的效率和照明控制方式也提出了更高的要求。
光致系统作为可再生能源利用的重要节能措施之一，在本标准第7.0.1条和第7.0.4条中也有提及，其中第7.0.4条明确：根据综合评估，A类建筑屋顶可安装的太阳能光伏电池容量约为变压器装机容量的2‰~5‰。 由于屋顶还有其他机械设备，综合考虑后取约定值2‰。 太阳能光伏发电系统的设置应符合相关规范要求。 光感应系统的容量换算可按每个采光孔150W的功率计算。
目前，我国照明用电量占总发电量的10%左右。 2016年我国总发电量约为5.99×，因此推算全年照明用电量为5.99×。 据相关统计，白天照明用电占全部照明用电的50%以上。 如果光电导照明系统能够大规模推广使用，日间照明用电量可降低50%以上，相当于每年节电约1.5×[7]。
如果按0.8元/千瓦时电价计算，每年至少可节省1200亿元电费。 由此可见，光电导照明系统等可再生能源利用新技术对社会节能效益和经济效益的贡献将是巨大的。 树鸟教育电气设计培训同时，由于我国大部分发电仍依赖煤火力发电，每节约1kWh电相当于节约0.4kg标准煤和4L清水，同时也减少燃煤排放1kg二氧化碳和0.03kg二氧化硫。 新技术的使用对环境保护具有重要意义。
五、导光照明系统在建筑中应用应注意的问题
由于导光照明系统需要设置室外采光罩来收集室外光线，因此在建筑设计阶段，设计者需要分析项目建设区域的照明情况，并根据需要确定系统装置。照明环境。 在设置建筑物的区域，如建筑物的屋顶、立面或建筑物主体以外的地下室区域等。
考虑到光效和美观等因素，选择区域需要考虑导光照明系统开孔的位置和间距。 安装人员提出密封、防水等技术措施。 为了保证系统的高光效和良好的实际效果，这个环节必不可少。
由于导光照明系统的安装要综合考虑建筑立面的美观、保温、密封和防水等，而目前国内使用导光照明系统的成本较高，所以大多数投资者采用这种系统只满足国家或地方的要求。 考虑到相关规定的最低限值，大多只采用在建筑物屋顶设置采光孔的形式（主要是目前市场上的光管尺寸比较大，跨层铺设在建筑物内或建筑立面开孔对建筑物的使用面积和立面外观影响很大），因此导光照明系统往往只能服务于单层建筑或局部区域建筑物屋顶下的地板。
图（1）导光照明结合人工照明在体育馆的应用
对于室内空间较高的建筑，尤其是体育场馆建筑，为了营造绿色健康的运动氛围，让使用者有一种回归自然的精神感受，自然光的引入显得尤为重要。
但屋顶通常采用带弧度的球形桁架结构，屋顶采用金属板的拼接形式。 与普通建筑相比，导光照明系统采光孔的设置在设计上更为复杂，需要根据屋架和屋面金属板的具体结构而定。 均匀合理地布置点。
在满足施工安装的条件下，导光装置导入室内的光线更加均匀舒适。 需要指出的是，由于导光照明系统的设计照度一般为75~150lx，自然光具有动态的不确定性，对于正式的体育比赛（尤其是有电视转播要求的比赛），其对比赛空间层次的影响 光导向照明显然不能满足照度、垂直照度、照度均匀度、眩光指数和显色指数的高要求。
此时，为保证比赛的正常进行，需要通过安装在屋顶的太阳能电动控制阀关闭导光照明系统，采用人工照明系统。
对于照明要求不高的日常体育教学工作或学生的课外体育活动照明，可在导光板照明的基础上增加人工照明，以补充照明的不足。 将几种常用的照明补光控制方式，以人工照明结合导光照明的形式满足需求。
对于比赛准备或赛前清洁等日常管理情况，只能采用光电导照明来满足视觉需求。 导光照明结合人工照明在体育馆的应用如图1所示，导光照明系统在游泳池的实际应用如图2所示。
图（2）导光照明系统在游泳池的实际应用
6、导光照明系统照明面积及节能效益估算
根据-2013《建筑采光设计标准》，导光系统的采光设计可按以下公式计算：
Eav——平均水平照度，
lx; n——使用的光管照明系统数量
φu——光管采光系统扩散器的设计输出光通量，
我; CU——光管照明系统的利用系数，
可按GB 50033-2013《建筑采光设计规范》表6.0.2取值；
MF——维护系数；
l——侧窗采光时的房间长度或开间宽度；
b——房间深度或跨度；
Es——室外自然光设计照度值，
lx; At——光管的有效照明面积，m2；
η——光管照明系统的效率。
以建筑物内部走廊的采光为参考，估算单根光管的采光效益（即n=1）；
根据-2013《建筑照明设计规范》的要求，一般走廊的照度要求为50lx（即Eav=50lx）；
根据-2013《建筑采光设计标准》提供的数据，CU值暂取1.04；
Es值以成都地区为参考，取；
灯管的有效照明面积（At）以市场上最常见的直径为530mm的圆形灯管计算，At=0.22m2； 结合多家厂商样品综合考虑光管照明系统的效率，η=0.8×0.98×0.86≈0.674；
对于新建建筑，维护系数（MF）非常接近于1。本文考虑到日常情况，MF暂取为0.85。
根据以上数值和公式（2）可计算出φu=1779.36lm，结合公式（1）可计算出l·b≈31.46m2，l·b为实际服务的廊道面积光管系统。
根据-2013《建筑照明设计标准》，一般楼道照明功率密度限值≤2.0W/m2（目标值），单根光管服务的楼道区域所需照明功率为31.46m2× 2.0W/m2≈63W，公共走廊是人流的主要通道，其照明时间比内部房间长，平均工作日可达12h。 按一年250个工作日计算，单根灯管一年节省照明用电量约0.8元/千瓦时，每年至少可节省电费152元。
我国大部分地区属于V级以上（即Es值>）的光照气候带。 根据以上测算，如果导光照明系统能够广泛应用于室外自然光资源丰富的地区，将带来巨大的节能效益和经济效益。
在节约火力发电消耗的煤炭资源和水资源的同时，燃煤发电产生的二氧化碳和二氧化硫等污染环境气体的排放量也将得到有效控制和减少，从而体现光电导的可观环保价值照明系统。
通过对导光照明系统应用的简单计算分析，可以看出该技术的广泛应用所带来的巨大经济效益和节能环保价值。
