项目背景

随着城镇化进程的进一步加快，市政公用设施建设发展迅速。 市政、电力、通信等部门拥有大量需要管理的市政设备和资产，井盖就是其中之一。 由于缺乏有效的实时监控和管理手段，大量井盖在外面为不法分子提供了可乘之机，不仅影响相关设备的正常运行，还会造成直接或间接的经济损失，井口井口丢失的井盖对道路上的车辆和行人有害。 这是一个巨大的安全风险。

为更好保障公共设施安全，保护重要地下资源，迫切需要采用新技术、新模式加强井盖管理，实现井盖数字化管理，实现社会资源有效监管，保障人身安全。人民的安全。 .

行业需求

01、城市井盖被盗，容易引发安全问题

02、城市井盖破损，市政部门无法获知破损信息

03、井盖分布范围广，无法实时获取井盖信息智能井盖，导致异常情况无法快速处理

一个介绍

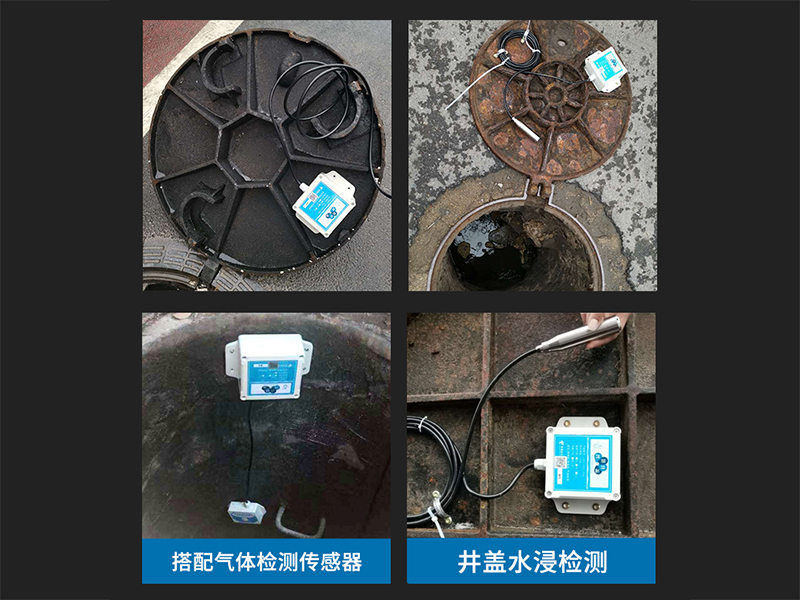

智能井盖监控系统由智能井盖终端、基站、NS服务器、CS平台、APP组成。 智能井盖终端内置四信模块、倾角传感器、液位传感器、电池。

防水等级IP67的智能井盖终端由电池供电。 考虑到功耗，通常每12小时采集一次液位、倾角传感器状态和电池电量作为心跳包，通过基站上报给服务器。 产品电池寿命设计为5年。 另一方面，当出现异常情况时，如井盖打开产生中断信号，倾角传感器检测到井盖有明显移动或井内水位超过设定阈值时，会立即唤醒智能井盖终端，并及时向服务器发送告警。

用户可通过手机APP和电脑端网页浏览器登录平台，查看管理区各井盖状态，包括井盖数量、安装位置、是否井盖开度、倾角、井盖下水位等，一旦出现问题，第一时间报警通知维修人员。 例如，当井盖被盗打开时，智能井盖终端会立即被唤醒，并将当前状态上报给服务器。 服务器收到报警信息后，会记录在后台数据库中，同时通过电话或短信的方式将报警信息发送给警方，并通知工作人员及时处理。

智能井盖终端功能设计

1）撬井报警器

当倾角传感器检测到井盖打开或有变化时，终端将报警信息实时推送到维修人员的手机APP和监控平台。

2）水位报警

智能终端将通过液位传感器监测井内水位信息。 一旦检测到水位溢出井盖影响交通，就会将水位报警信息实时推送到维修人员的手机APP和监控平台。

报告机制

正常情况下，终端处于深度睡眠模式，每12小时唤醒一次，采集倾角传感器、液位传感器、电池电压等信息作为心跳包，以非确认包方式发送给平台，以及发送后立即再次进入深度睡眠，如此循环工作。 达到省电的目的。当井盖被撬开等异常情况发生时，智能井盖终端会立即唤醒，并显示报警信息和各种状态

状态信息被封装成一个确认包，需要NS服务器做出ack响应。 如果收到服务器的响应信息，终端将再次进入休眠状态； 为保证服务器能够可靠接收告警信息，心跳包和告警包的机制设计平衡了功耗和可靠性。

低功耗设计

考虑到井盖现场的特殊性，智能井盖终端需要采用电池供电，低功耗设计。 平时处于深度睡眠状态智能井盖，每12小时醒来时才发送心跳包。 电池寿命设计为3-5年。

天线设计

结合智能井盖终端产品结构，专业天线厂商设计LoRa天线，最大限度发挥性能，实现井盖下出色的信号穿透能力。

节目价值

✔ 低功耗，LoRa模块在深度睡眠模式下的功耗仅为2uA级别。

✔ 组网容量大，基站采用8通道芯片方案，可容纳更多节点。

✔ 通讯距离远，采用LoRa调制技术和-142的超低灵敏度，特别适用于井盖下的恶劣环境。

✔ 平衡功耗与安全，平时低频上报，异常触发唤醒，第一时间报警。

✔ 可视化管理，通过APP和Web可以查看智能井盖终端的历史报表数据、当前状态和报警状态。

✔ 方便高效，省去人工巡检的麻烦，解决低效问题，第一时间获取井盖异常信息。

一、行业背景

动态环境监控也叫机房动态环境监控系统； 机房监控系统； 环境监测系统。 还有一些地方叫机房集中监控系统； 数据中心基础设施监控系统； 机房综合监控系统； 机房综合监控系统等

随着科学技术的不断发展动环监控，机房内的设备也越来越精密，对周围环境的要求也在不断提高。 传统的人工监管很难及时发现问题并可靠处理。 一旦电源、空调等电力设备和机房环境中的某一环节不能保证通信系统的安全稳定运行，将造成难以预料的巨大损失。

机房

后续由科技设备组成的动态环境监测系统，解决了传统人工监测带来的大部分问题，但会存在远程控制、机房布线等问题，导致维护成本高。

东永运用5G、物联网相关创新技术，助力动环监测系统在部分环节实现新突破，为智能机房管理、自动化运行和科学决策提供强有力的技术支撑，实现持续改进和升级.

二、方案介绍

基于工业无线路由器+云助手+带监控设备的工业级lora网关，推出完整的动态环境监控解决方案。 方案拓扑如下：

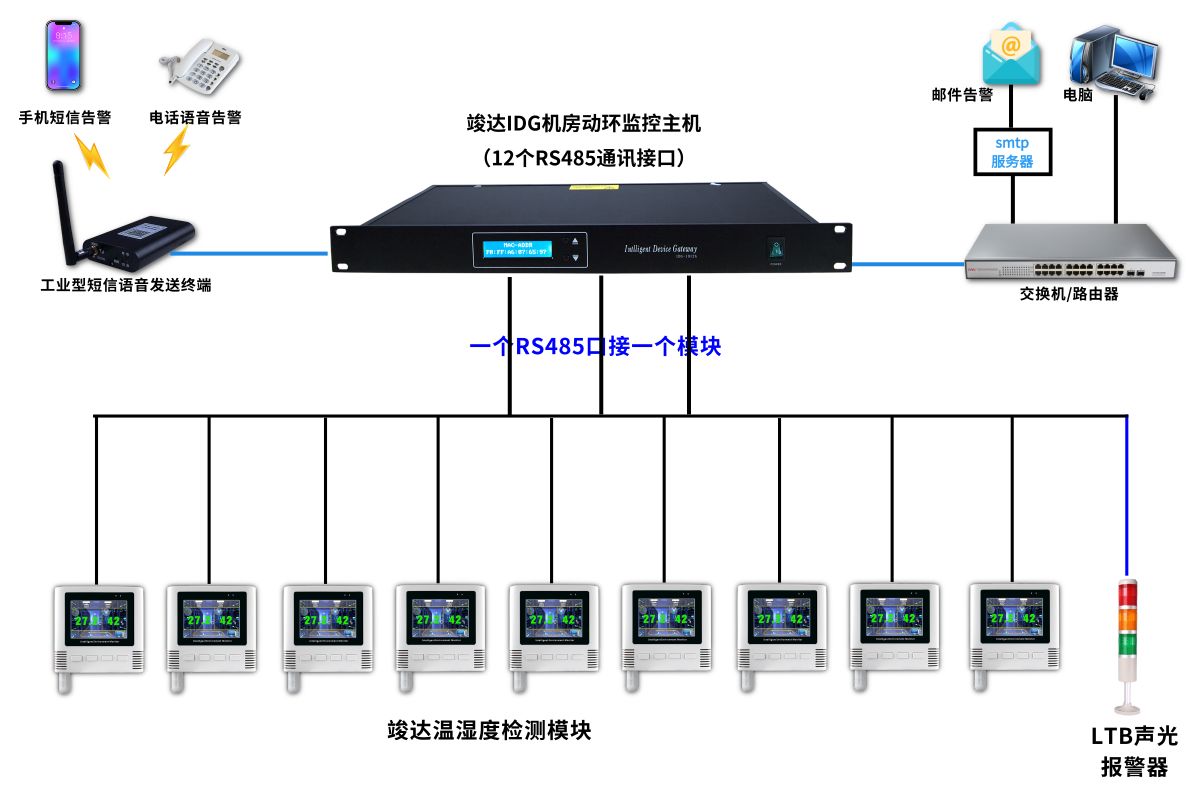

解决方案拓扑

监控内容涵盖：供配电、UPS、电池、精密空调、普通空调、温湿度、漏水、新风机、消防、红外、门禁、视频、服务器、路由器、交换机等.,实现实时集中监控、远程操作管理、故障预警通知、历史数据查询，从而实现机房环境设施的高效管理。

机房动环系统部分功能介绍

供配电监控

机房供电系统一般采用市电供电。 一旦市电突然断电，对机房的影响是巨大的。 通过电源监控系统动环监控，根据机房使用的电压电流传感器或电源检测仪器进行监控。 如有问题，立即报警并上传信息中心，以WEB、监控平台、手机等形式通知管理人员尽快前往或实现远程处理通过设备快线。

环境温湿度监测

目前机房内的精密电子设备大多对周围的温湿度环境有一定的要求。 根据相关规定，机房分为三级：ABC 1℃，相对湿度为40%-55%。 在机房各个重要位置部署温湿度传感器，配合lora设备进行环境监测。 当温湿度超过或低于警戒值时，立即报警提醒管理人员，并可联动空调或除湿设备进行处理，确保机房设备处于良好的条件。 合理的温湿度环境。

空调监控

为了满足机房内部环境，必须保证空调的正常使用。 通过监控装置，可以时刻监控空调的运行状态和参数。 当空调发生故障时，立即报警，提醒管理人员前往或快速排队进行远程处理。

红外双探测器

当机房检测到有移动物体时，会立即输出告警，并将相关信息上传到数据中心，便于管理人员及时处理；

三、设备特点

● 可远程实时采集各种数据，可通过设备专线连接云端助手，实现远程控制，快速解决问题； 节省设备维护的人力和时间成本。

●LoRa网络十级路由，通讯距离远，机房通讯距离全覆盖。

●工业级4G/5G路由器，具备以太网/蜂窝等多种网络接入方式，提供高速高效的网络服务。

●工业路由设备具有多种可靠性设计：软硬件看门狗、多级链路备份、VRRP等策略，保证24小时无故障运行。

●工业路由设备防护等级为IP30，可在-40-75℃环境下稳定运行。 网口和网口支持隔离电压保护，平均无故障时间30年。
