1、工艺流程：设备电缆检测→线管桥架敷设→设备安装→电缆敷设→电缆终端安装→系统检测→竣工验收

2、设备材料检验

施工前处理专网屏蔽机柜、数据网络服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备电子配线架，以及室内专用10G光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检查电子配线架，其型号规格、数量、标志、标签、产品合格证、产品技术文件、电气性能、使用功能及有关设备的有关特殊要求应符合设计法规。

A、电缆电气性能抽样试验应符合产品出厂检验要求及相关规定。

B、网线、光纤特性测试应符合产品出厂检验要求及相关规范。

3、金属管道安装

A、操作室N个信息点，N个二+三孔插座，其中使用的六种屏蔽线和电源线需要JDG金属Ф25管安抚防静电地板。 其他N个应急灯使用的二+三孔插座需要安装在墙上的彩钢板上。 每个机房两个。

B、暗管转角应大于90°，​​路径上每根暗管转角不超过2个，不得有S弯。 弯管时应每隔15m设置暗线盒或接线盒。

C、暗管转弯的弯曲半径不宜小于管道外径的6倍。

D、金属管施工工艺按《综合布线系统设计与施工》相关章节执行。

4.金属桥梁安装

A、机房强电向下走线，弱电和配电柜电源线向上走线。

B、机房强电采用200*100mm桥架隐藏在防静电地板下，弱电采用400*100mm（中间大隔间50mm用于配电柜到各数据网的电源线服务器机柜或专网屏蔽柜。连接PDU。隔板间距150mm，剩余200mm空间用于弱电布线。）天花板下安装不锈钢网格桥，距离防静电高度层高2.3M（上层电缆桥架不低于2.2M），屏蔽柜服务器机柜高度2米，不锈钢网格桥架距机柜顶部高度30mm。

C. 一台强电桥从主楼电口到两台UPS主机，再分别到两台配电柜和两台空调。

五、设备安装

A、N套专网屏蔽机柜安装在一个400mm高的支架上，N套数据网服务器机柜也安装在一个400mm高的支架上，用螺丝固定牢固和括号。

B、所有屏蔽机柜和服务器机柜都专门安装了六类屏蔽配线架、理线架和光纤配线架。

C、内部数据网络机房共有8个机柜，5个机柜中第一个为弱线综合机柜。

D. 在每个机柜中安装两个 8 位 PDU。 屏蔽柜PDU垂直安装，服务器机柜水平安装。

6、电缆敷设

A. 1根室内10G光纤从内部数据网络综合机柜到其他机柜； n 4芯六类屏蔽电缆分别从内部数据网络的综合机柜配线到其他机柜。

B、专线数据网络综合柜专门配备四组六类屏蔽配线架和理线架，一套LC光纤配线架。

C、强弱电电缆的布线要求从一体化机柜到各机柜水平垂直。 电缆不得交叉打结，电缆本身要求无力敷设。

D、每根电缆都要求用线标明线号，六类屏蔽配线架和光纤配线架要求打印电子标签标明线号。 标签要求规范、有序。

7、电缆终端安装

A、六类屏蔽模块按T568B标准压接：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕六类屏蔽线的检测，综合布线系统链路传输的最大衰减限值，包括两端连接硬件、跳线、工作区连接电缆等，应符合下表。

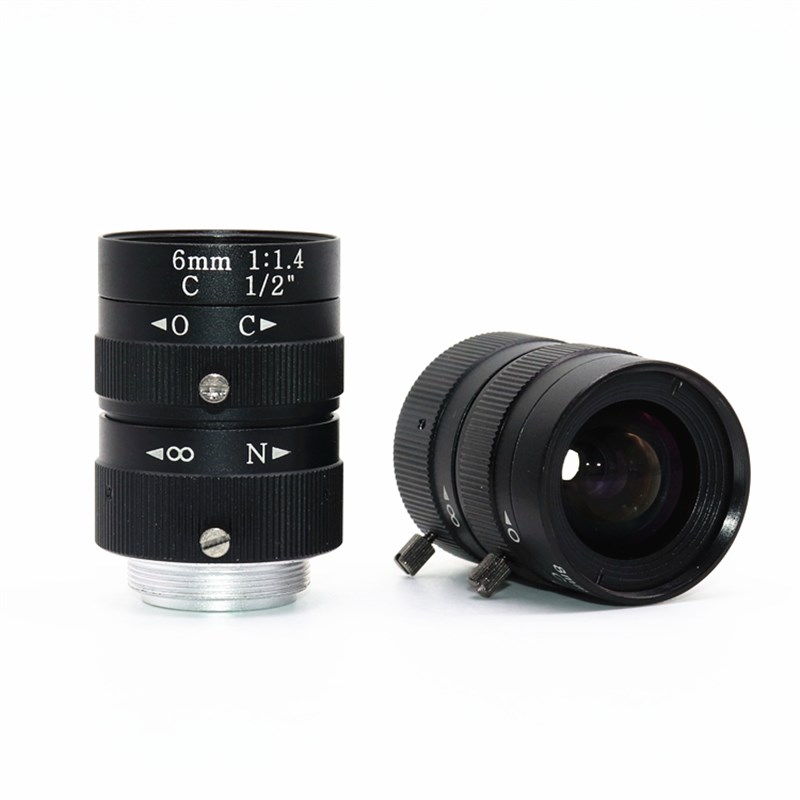

如果说机器视觉是人工智能的眼睛，那么工业镜头就是机器视觉的眼睛。

在机器视觉系统中，镜头的主要作用是将成像目标对准图像传感器的感光面。 机器视觉系统处理的所有图像信息都是通过镜头获得的，镜头的好坏直接影响视觉系统的整体性能。 合理选择和安装镜头是机器视觉系统设计的重要组成部分。

那么我们应该如何为机器视觉系统选择工业镜头呢？

工业镜头的选择是一个比较复杂的过程。 需要先了解镜头的具体用途、使用环境，再经过各种实验操作，才能确定最终的参数。 在不确定实际具体使用场景时，不要急于购买镜头，以免因无法使用镜头成像功能而得不到清晰图像，影响产品检测质量，严重时可能导致项目研发的失败率增加。 成本。

在选择工业镜头时，我们应该注意以下几个方面：

1.工作距离和焦距

在选择工业镜头时，通常会将工作距离和焦距一起考虑。 一般可以采用这样的思路：先明确系统的分辨率，然后结合CCD像素大小知道放大倍数，再结合空间结构约束知道大概的物像距离，进一步估算焦距工业相机镜头。 因此，工业相机镜头的焦距与工业相机镜头的工作距离和系统分辨率（以及CCD像素大小）有关。

焦距的选择要注意固定焦距和变焦焦距的区别：

1、定焦距：焦距是固定的，分为带光圈和不带光圈两种。 带光圈：镜头光圈的大小可以调节。 根据环境光的变化，光圈的大小也要相应调整。 无光圈：即固定光圈，通过它的光量是固定的。 主要用于光源恒定或工业相机自带电子快门的场合。

2.变焦：可根据需要调整焦距，放大或缩小被摄体的图像。 常用的变焦镜头有六倍和十倍变焦。 三可变镜头：可调焦距、可调焦距、可调光圈。 二可变镜头：可调焦距、可调焦距、自动光圈。 在镜头规格和镜头焦距一定的前提下，CS口镜头的视场角会比C口镜头大。

2.图像尺寸和图像质量

所选工业相机镜头的像面尺寸应与相机感光面尺寸相适应，遵循“大小兼容”的原则——相机感光面尺寸不得超过标示的像面尺寸镜头——否则将无法保证周边视野的图像质量。 对图像质量的要求主要集中在MTF和失真上。 在测量应用中，尤其应考虑失真。

3.镜头光圈

镜头按光圈大小分为手动光圈镜头和自动光圈镜头。 选择依据主要是看环境光线是否稳定。 如果环境稳定，一般选择手动光圈。 调试一次就OK了，否则，自动光圈镜头（必须配备自动光圈镜头的工业相机带光圈镜头接口），这样就可以实现屏幕亮度的自动调节。 自动光圈镜头的控制信号可分为DC和VIDEO控制两种，即直流电压控制和视频信号控制。 这就是在选择自动光圈镜头的类型，工业相机自动光圈镜头插座的连接方式，以及自动光圈镜头的驱动模式开关的选择上。 三者要协调配合。

4.镜头规格

镜头规格一般分为1/3″、1/2″和2/3″等，在一定情况下机器视觉光源，镜头焦距与镜头视场的关系是：焦距越长镜头的长度，镜头的视场越大镜头越小； 当镜头的焦距一定时，镜头规格与镜头视场的关系是：镜头规格越大，镜头视场越大。 在镜头物距一定的情况下，随着镜头焦距的增加，成像范围变小，但成像细节变得更清晰； 并且随着镜头规格的增加，成像面积增大机器视觉光源，但图像细节却越来越模糊。

除了以上四个比较重要的因素外，工业镜头的选择还有很多需要考虑的因素和需要注意的参数，比如镜头接口、成像景深、波长等，需要综合考虑，我们需要根据实际情况来选择。 键入，以便找到合适的工业镜头。
