近日，智慧互通（爱停车）中标郑州智慧停车前端高位视频设备系统建设及运维服务项目。 据公开资料显示，为实现郑州市停车资源高效利用，有效解决城市停车难问题，智慧互通（爱心停车）将在郑州市中原区、二七区、金水区、郑东新区、观城回族区、惠济区、高新区、经济开发区巴城区2万多个路边停车位安装了高水平视频设备，建立了“规模化、全覆盖”的城市——基于郑州政务云的停车管理平台，实现全市停车数据一体化。 进入。 该项目实施后，郑州将很快成为省会城市中智慧停车高位视频设备部署规模最大的城市。 作为郑州智慧城市的重要组成部分，智慧停车建设将有力推动郑州智慧交通发展，积极赋能国家中心城市建设。

360度闭环服务，打造智慧停车管理新模式

郑州作为国家中心城市之一智能停车设备，在经济、文化、科技、创新等方面处于领先地位，在中原城市群中具有举足轻重的示范引领作用。 随着经济的快速发展，郑州近年来也被城市“停车难”问题所困扰。 为缓解城市拥堵，提高民生幸福指数，推动绿色城市建设发展，郑州市委、市政府对此高度重视。 经过多次调研和讨论，一致决定采用高水平视频技术作为解决停车难的首选。 此次中标后，智慧互通（爱停车）将提供从方案设计、安装调试、系统对接、设备运维等360度全方位服务，在郑州实现全程视频停车管理。完整的服务闭环，从而实现停车资源“人一码一图”，优化资源配置，改善城市交通拥堵，让郑州回归规范高效、畅通有序的静态交通环境。

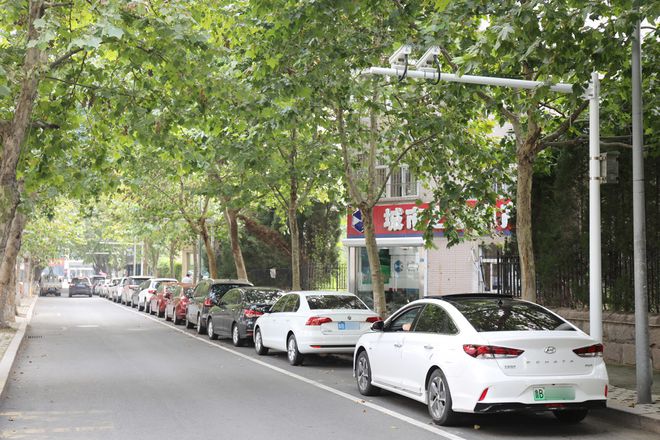

据了解，智慧互通（爱停车）将大规模部署前端设备天眼，实现郑州市路边停车管理全覆盖。 天眼设备融合人工智能、智能图像识别、云计算等技术，可实现24/7监控，全面取证记录停车行为轨迹，并具有车位状态识别检测、故障自检等功能、自查上报等，并配合电子支付。 实现无人收费的管理模式，为郑州市民带来“无感付费”的停车体验。 值得一提的是，在满足智慧停车需求的基础上，天眼可以与路边基础设施完美结合，达到“借杆为主、杆数少、管理车辆多、效率高、整齐美观”的效果。

前端后端有机融合，城市综合管理平台全力协助政府科学决策

在协助郑州市实施智慧停车管理过程中，前端设备与现有的“郑州智慧停车综合管理平台”可实现100%兼容，完美实现管理系统与前端设备的有机融合，进一步提高城市交通运输效率智能停车设备，达到加强监管、高效服务、科学决策的目标； 同时，智慧停车综合管理系统可以满足郑州全停车场数据接入、静态交通决策支持、车主公共服务等多种需求。 政府部门可以实时了解静态交通运行状况，掌握城市静态交通运行规律，从而在此基础上进行统筹管理，为公众带来更便捷的出行体验，打造智慧城市新模式城市道路停车管理，全面推进智慧城市发展进程。

作为黄河战略的重要组成部分，郑州肩负着建设国家高质量发展区域增长极、引领中原城市群一体化发展的重要使命。 智慧互通（爱心停车）高水平视频技术在郑州的实施，树立了黄河流域智慧停车模式新典范，对于明确智慧停车技术、运营模式、完善政府责任和监管具有战略意义。中部地区相关系统。 有助于构建健康的底层环境，为未来中部地区乃至全国智慧停车管理模式的落地发挥示范作用。 未来，智慧互通（爱停车）将以技术和运营为双引擎，为更多城市推动新旧动能转换，全面统筹静态交通管理，助力绿色城市创新发展，让城市生活更加美好。更好的！

摘要：随着社会经济的快速发展电力监控，我国变电站正在向现代化发展。 自动化设备和继电保护装置因其优异的性能而得到广泛应用。 本文介绍的AM5SE系列微机保护装置可在中原科技城智慧配电工程中针对不同的保护对象提供相应的保护功能。 并通过电力监控系统采集相关遥测、遥信数据进行监控，可大大提高变电站运行的可靠性和安全性，提高供电质量，有助于实现变电站的综合自动化，实现无人或无人。值班的人很少。

关键词：安全； 可靠性; 微机保护装置； 电力监控系统

1 概述

中原科技城位于郑州市郑东新区北部龙湖片区。 北接连霍高速，南接龙湖，东临龙子湖，西接中州大道。 核心用地面积约16.4平方公里。 这是河南省、郑州市“十四五”期间重点打造的集数字文创、信息技术、前沿科技、生命科学、人才教育为一体的“城市科技带” 。 其中，中原科技城核心起步区总用地面积约453亩，建筑面积114.2万平方米。

本项目为综合智慧能源A1级、A4级能源站10kV项目。 项目选址位于中原科技城核心起步区，每一个进线源都是一个产业创新开闭办。 电缆进出线柜分别采用电缆进出线方式，选用KYN28-12金属铠装手车式真空开关设备。 两座能源站均为两进线一母联供电系统，多路出线变压器、电机、电容。

2 产品要求

2.1 保护功能要求

中原科技城智慧能源站配电工程针对不同对象配置不同的微机保护装置。 其中，进线柜配置AM5SE-F线路保护装置，PT柜配置AM5SE-UB PT监控并联保护装置，配变柜配置AM5SE-T变压器保护装置，AM5SE-B母联柜后备自投保护装置、电容器出线柜AM5SE-C电容器保护装置、电机出线柜AM5SE-M电机保护装置。 以下保护功能实现了对高压柜设备运行的实时监控和保护：

2.2 信号输出要求

中原科技城智慧能源站配电工程需要将多个信号输出口分开，将这些信号送入信号箱，使不同的故障触发不同的指示灯，如图1所示。AM5SE系列微机保护装置具有信号分离功能满足了这一要求。 同时需要通过电力监控系统对微机保护的数据进行实时监控。

图1 信号箱示意图

3 产品解决方案

本项目配电工程设有A1、A4两座能源站，其中包括两座10kV变配电室。 配电室有两段母线，均采用单母线系统，包括37台高压开关柜。 整个配电室共有31套保护装置，以A1能源站系统为例，上图中的方案如下：

图2 A1能源站10kV一次系统上图

A1、A4能源站10kV配电工程微机保护型号及数量如下：

4 系统要求

为实时监控整个配电室的运行情况和数据采集，项目配备电力监控系统，主要实现对各变电站用电量的监控和管理。 监控范围为变电站的微机保护装置和仪表。 该系统由三部分组成：用户管理层、网络通信层和现场设备层。 通过网线与局域网交换机相连，上传至电力监控系统上位机，实现电力监控功能。

电力监控系统可实现的功能如下：

实时监测：以配电图的形式直观显示配电线路的运行状态，实时监测各回路的电压、电流、功率、功率因数等电气参数，并对断路器进行动态监测、隔离开关、接地刀等，分闸状态。 电气参数查询：在配电图中，可以直接查询电路的详细电气参数，包括三相电流、三相电压、总有功功率、总无功功率、总功率因数、正向有功电能等. 运行报表：查询指定时间各电路或设备的运行参数。 报表显示的电参数信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等。报表格式包括日报表、月报表、年报表实时报警：可对配电断路器、隔离开关、接地刀分合闸动作、保护动作、事故跳闸等事件发出报警。 历史事件查询：可存储和管理远程信号位移、保护动作、事故跳闸以及电压、电流、功率、功率因数超限等事件记录，方便用户追溯系统事件历史记录报警信息、查询统计、事故分析。 故障记录：当系统出现故障时，能自动、准确地记录故障前后各种电量的变化。 通过对这些电量的分析比较，可以分析处理事故，判断保护是否正确动作，对提高电力系统的安全运行水平具有重要作用。

7）事故回忆：能够自动记录事故发生前后的所有实时稳态信息，包括开关位置、保护动作状态、遥测等，形成事故分析的数据基础。

8) 曲线查询：可查询实时曲线和历史曲线，包括三相电流、三相电压、有功功率、无功功率、功率因数等所有远程测量值。

9）用户权限管理：设置用户权限管理功能，通过用户权限管理防止未授权的操作（如远程操作、数据库修改等）。 系统可以定义不同操作权限的权限组（如管理员组、工程师组、操作员组等），并为每个权限组分配不同的用户，为系统运行、维护和管理提供可靠的安全保障。

10）网络拓扑图：支持实时监控接入系统的各个设备的通信状态，可以完整展示整个系统的网络结构； 可在线诊断设备通信状态，网络异常时可自动在界面上显示故障设备或部件。 其故障部位。

11）远程控制功能：根据电力法规的要求，可以对整个配电系统内的设备进行远程控制。

12）通讯管理：对整个配电系统内设备通讯的实时数据进行管理、控制和监控。

5 现场安装图片

本项目微机保护分散安装在现场各高压开关柜上，电力监控系统的上位机和显示器布置在操作台上，如下图所示。 该项目已于2023年投入使用，运行正常。

图3 中原科技城配电工程微机保护现场安装示意图

图4 中原科技城配电工程电力监控系统现场界面图

6结语

微机保护装置在电力系统中处于至关重要的地位。 它能响应设备的故障和异常工作状态，自动、快速、选择性地作用于断路器，将故障设备从系统中剔除电力监控，保证无故障设备继续运行。 正常运行，将事故范围控制在最低限度，提高系统运行的可靠性，最大程度保障用户安全、持续供电。 本文介绍的AM5SE系列微机保护装置可在中原科技城核心起步区综合智慧能源配电工程中针对不同的保护对象提供相应的保护功能。 并通过电力监控系统采集相关遥测、遥信数据进行监控，可大大提高变电站运行的可靠性和安全性，提高供电质量，有助于实现变电站的综合自动化，实现无人或无人。很少有人值班。
