传统数据中心布线问题

随着互联网数据流量的快速增长，数据中心或机房的作用变得越来越重要。 机房的布线作为关键环节之一，是管理员需要花费大量精力的地方。 那么常见的问题有哪些呢？

1、港口管理依赖纸质标签，容易脱落。

2、终端设备无法监控使用状态，资源容易下沉。

3、资源采集和上报需要施工人员现场操作，没有实时验证，错误不断叠加

4、资源维护和故障定位依赖人工完成，缺乏有效的维护手段

5、由于业务恢复缓慢，经济损​​失继续扩大

为了减少工作人员的施工失误，方便施工和维护管理，智能化光纤配线架系统是一种发展趋势。

2、什么是智能光纤配线架系统

智能光纤配线架系统主要由操作软件、RCU、PCU等部件组成。 它主要采用RFID（Radio）技术，又称射频识别，进行近距离识别通信，然后上传数据进行最终的监控和管理。

1、RCU-智能监控显示系统

智能监控显示系统

影响：

》RCU是光纤配线架的中央处理系统

》数据分析、存储、处理、转换、现场监控、识别、远程管理等应用

》将数据转换为以太网形式并与DCIM结合，RCU最多可支持42个PCU运行

》BUS接口为其他PCU提供电源，最大输出15V DC MAX.，4.6A

》液晶显示屏显示处理器的ID、PCU的ID等相关信息，并提供运行远程监控的链接信息

》可及时监控各个PCU端口的状态，连接或断开。

2、PCU-智能光纤配线架

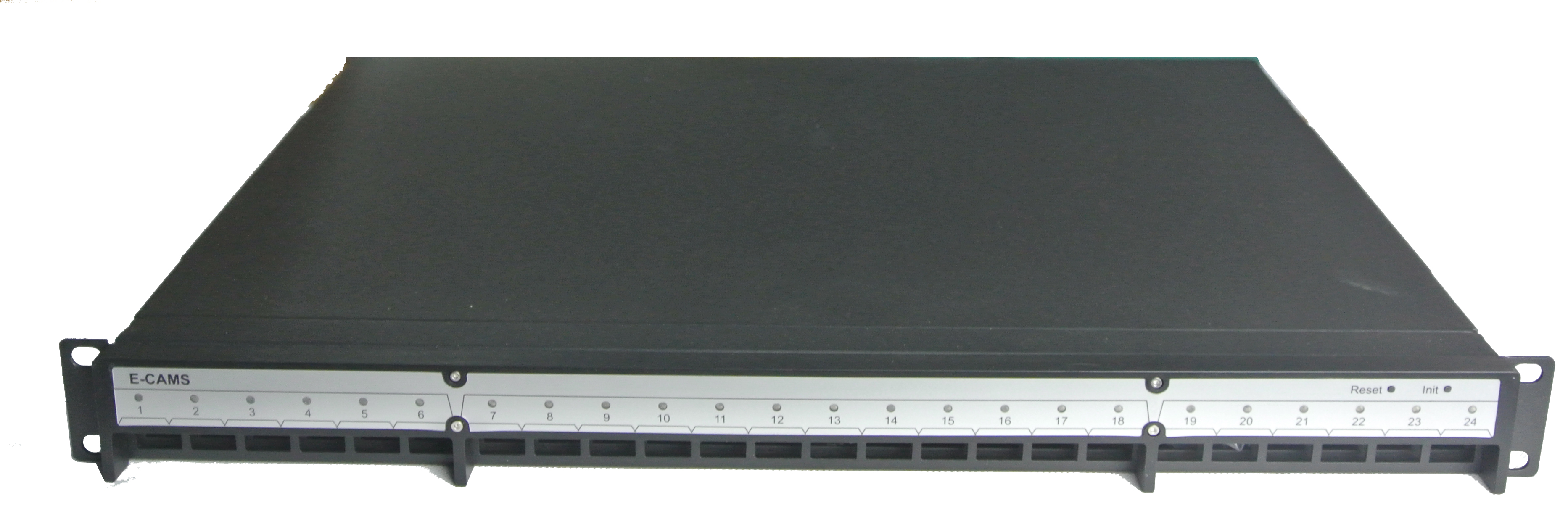

智能LC光纤配线架

智能RJ45光纤配线架

影响：

》PCU是RCU运行的子单元

》利用RFID技术实现无线识别功能

》19英寸标准安装，1U最多可安装24个LC双工接口

》RFID扫描仪可以通过RFID应答器识别和读取跳线

》可及时监测端口状态、链路或断开情况，链路良好LED指示灯亮，链路断开灯灭电子配线架，链路错误灯闪烁

》扫描仪可记录并读写应答器的数据，如光缆的类型、类型、长度等

》RCU的BUS线为PCU的RFID模块提供能量

》各个厂家的RFID标准不同，带有RFID标签的相关跳线不能共用

3.RFID跳线

三层智能光纤配线架系统的应用

连接图

将PC端通过网线连接到智能监控系统的LAN口，然后打开PC端的控制软件电子配线架，在智能监控系统的显示屏上输入地址值，进行设置和调试，最后进行监控数据中心网络连接的实时数据。 使用LED指示灯来指导并执行跳线相关操作。

智能监控系统展示

控制软件显示

连接显示

控制链路图

整个机房连接展示

与传统综合布线管理相比

1、避免综合布线管理中的人为失误，减少IT人员的工作量。 传统的综合布线管理中，工作人员通过纸质标签和记录单记录综合布线的当前状态。 难免会出现错误、字迹不清等问题，尤其是人员更替造成的记录丢失，会造成不可估量的错误。

2.减少维护成本和停机时间

智能布线系统比普通布线系统贵30%，在现有普通布线系统上安装智能布线管理系统只需要改变原有布线的20%。 数据显示，虽然初装成本相对较高，但维护成本却大大降低。 智能布线管理系统与相应的软件配合使用。 如果要录入新的数据或者改变原有的数据，只需要在电脑上操作，刷新数据库，新的数据就会显示出来。 节省了网络管理员以往更换标签的大量工作，并且不会带来因频繁更换标签而带来的各种问题（如原标签清理不彻底、后继者无法识别前任者的笔记等） 。 一旦布线系统出现问题，传统布线需要工作人员对整个布线系统进行全面检查，找出问题所在，而智能布线管理系统可以在问题发生时通过预警系统或电子邮件通知IT人员。出现问题IT人员只需按照系统提示找到对应的机柜和配线架即可解决问题，大大减少了故障排除的时间。

3、更加直观、科学

智能布线管理系统可以直观地实时显示当前布线系统的状态，远程管理系统只需通过网络甚至手机即可操作当前布线状态。 任何未经授权的布线系统变更都会发出警告，第一时间通知管理人员。 传统布线管理系统的数据管理都是人为记录，难免会出现错误。 数据丢失将造成不可估量的损失。 然而，智能布线管理系统的数据库存储了所有布线更新的状态记录。 即使记录丢失，智能布线系统也会只需要很短的时间就扫描整个布线系统，并立即显示当前布线系统的状态。 目前，智能光纤配线架系统已在世界各地安装和装备，特别是在欧美发达国家。 相信不久的将来，这项技术将在中国得到广泛应用。

智能光纤周界安防系统

一、项目概况

1.1 客户需求

根据客户描述，需要针对某个周界的外围网络围栏（挂网）或隔离带（埋地）提供周界报警系统。 和谐环境。 客户要求一旦有非法分子试图穿墙进入，铺设在介质上的检测单元能够立即感知入侵信号，并将入侵信号及时传输到机房的报警主机，并转换为报警信号经过报警主机分析处理后。 同时，系统可联动声光报警器，以震慑和制止入侵及逃逸人员。 报警主机可输出开关量信号至用户硬盘录像机，实现现场视频联动。

1.2 方案设计分析

需要保护的周界总周长约为1000米。 由于该方案采用了深受众多客户青睐的光缆作为传感检测单元，光缆因其独特的线性结构而不受周边轮廓的限制。 ，当在有很多拐角、落差、弧线的周界使用时，电缆可以按照周界的形状敷设，无死角。 振动光缆检测周界报警系统无需铺设电源线和信号线，且光缆使用寿命长，可满足客户低投资、低能耗、高防范的要求。

智能光纤周界安防系统技术先进、成熟。 该系统具有不受电磁和无线电干扰的特点，具有极高的检测灵敏度和极低的误报率，能够在恶劣的环境下稳定工作，使用寿命长。 、安装维护方便、故障率低等优点。

1.3 设计依据和规格

本系统的设计基于周界安防的实际需求，遵循以下标准和规范：

中华人民共和国安防行业标准（GA/T74-94）

中华人民共和国公共安全行业标准（GA/T70-99）

工业电视系统工程设计规范（-87）

《民用闭路监控电视系统工程技术规范》（GB 50198-94）

《民用建筑电气设计规范》（JGJ/T16-92）

《安全防护工程程序及要求》（GA/T75-94）

《安全防范系统通用图形符号》（GA/T74-94）

《智能建筑设计标准》（GB/T 50314-2000）

《智能建筑工程质量验收规范》（GB 50339-2003）

《智能建筑弱电工程设计与施工图集》（）

建筑物防雷设计规范（-94）

《安全防护工程程序及要求》（GT/T75-94）

《电器保护盒标准》()

《电磁兼容标准》()

产品制造商的设计、制造和施工安装规范

1.4 设计原则

根据周界防盗系统的实际要求，并参考《中国建筑电气设计规范》、《中华人民共和国安全行业标准》、《安全防护工程规程和要求》、《夜翔光缆》 《振动检测报警系统》等相关规定，设计了这套周界防盗系统方案。 我们的设计原则是“技术先进、质量可靠、布局合理、经济实用”。 根据用户的要求，我们在周界防盗系统的设备配置上主要遵循以下原则，以达到最好的效果和最佳的性价比。

1、先进的技术和设备

该方案要求设计严谨，布局合理，能与其他老产品对接，所选设备应与此兼容。 系统实施后20年内，设备还可以保持功能齐全、功能完善，保证整个系统的先进性。 性别。

2、系统可靠性和一致性

设备的可靠性取决于设备的质量水平。 本系统的设备采用具有国际先进水平生产的标准设备，主要设备尽可能采用同一品牌产品，保证系统的可靠性和一致性。

3、系统可扩展性

整个系统应该具有扩展的功能。 随着技术的进步、经济的发展和管理要求的提高，原来的系统经过几年的容量和功能往往不能满足发展的需要，几乎需要扩大系统规模。 因此，本方案在设计时充分考虑了系统的裕度和可扩展性。

4、操作简单，易于掌握

本系统的设计为操作人员和设备之间提供了友好的界面，使操作人员通过键盘和鼠标的简单操作即可完成系统设置或日常管理。 即使对于从未接触过此类设备的操作人员来说，也只需稍加培训即可熟练掌握操作。

2、技术介绍

2.1 其他周界防护方案比较

多年来，传统的周界安防解决方案（红外辐射解决方案、视频监控解决方案、微波辐射解决方案、泄漏电缆解决方案、震动电缆解决方案、电子围栏、电网等）为社会安全做出了应有的贡献，但应用有限。受一些客观技术条件等因素的影响，还存在一些共性或缺乏个性，具体如下：

红外等传统方案防护等级较低，容易被蓄意入侵者穿越或躲避； 同时受地形条件、曲折、转弯、弯道等环境限制，不适应恶劣天气，易受高温影响，误报率高，低温、强光、灰尘、雨、雪、雾、霜等自然气候；

泄漏电缆和振动电缆报警属于电缆传感，传感部分是主动的，系统消耗大量电能； 电子围栏和电网等解决方案也是有害的。 上述方案可监控的距离较短，单位距离的成本较高。 当需要远距离监控时，系统成本较高。 并且传感器单元寿命短，连续使用时间长，维护成本高；

干扰机会增加（电磁干扰、信号干扰、串扰等）、灵敏度下降、误报率、误报率增加等；

对于大规模监控，上述传统方案不具备定位功能，在入侵时无法定位。 这意味着无法及时准确地确定危险位置，无法及时采取预防措施，防止入侵导致机密性丧失和核心区域遭到破坏。

综上所述，传统的基于电传感技术的周界安防解决方案由于自身的技术条件，存在诸多功能缺陷，而新时代的周界安防系统必须能够及时识别并响应各种入侵事件，并且必须具备远距离监控、高精度定位功能、低能量依赖、高环境耐受性、抗电磁干扰、防腐蚀等特点。

2.2 智能光纤周界安防系统介绍

智能光纤周界安防系统是采用激光、光纤传感、光通信等高科技技术构建的安全报警系统。 它是一个现代化的防御系统，可以监视和警报威胁公共安全的紧急情况。 传感技术应用于新型周界监控与防护系统。 连续实时监测直接接触光纤（光缆）或通过负载传输到光纤（光缆）的各种扰动，如覆盖土壤、铁丝网、栅栏、管道等。收集扰动数据，并经过后端分析处理和智能识别，可以判断不同类型的外部干扰，如攀爬铁丝网、挤压围栏、在禁区奔跑或行走、可能威胁周围建筑物的机械施工等，实现系统预警或实时报警，从而达到对侵入设防区域周界的威胁行为进行预警和监控的目的。

智能光纤周界安防方法系统具有以下优点：

· 系统前端无需供电。

系统采用无源传感器，系统前端无需电源，适用于易燃、易爆及不便敷设供电的场合

强电磁干扰环境下的电力线路位置及变电站周边。

· 降低建设和维护成本。

由于防区前端无需铺设电力信号线，降低了建设成本，也避免了旧线路。

系统故障实现自动化，减少维护成本。

· 检出率100%。

采用光缆作为传感单元，利用计算机对数据进行采集和识别，实现远距离、大范围防区的探测，探测率达100%。

· 避免雷击。

前端传感器采用振动传感光缆，不受电磁干扰和辐射，有效

避免雷击对系统造成的损坏以及对其他系统的影响。

· 有效控制误报率。

系统误报率由强大的后台软件控制，区别于前端一般开发

关闭信号只是简单判断是否报警，处理采集到的入侵信号为

在控制室完成，将入侵信号与系统自带的信号数据库进行比对分析

判断是否是真正的入侵信号，是解决产品误报问题的质的突破，可以有效筛查

阻挡鸟落、树枝摇晃等干扰信号。

· 减少入侵损害。

由于主系统全部集中在控制室，避免了因侵入、破坏而对主系统造成的损害，从而

大大降低系统损坏的维护成本，同时也增加了系统的使用寿命。

·支持多个防区同时报警。

本系统各防区独立分析信号、独立运行。 当有人同时从不同防区入侵时

，入侵防区可同时报警，互不影响。 （各防御可根据单个防区的环境进行设置

不同的，分别设置防区参数。 ）

· 前端系统选材精良。

隔断隔断包作为前端系统，采用工程塑料制成，防水、防腐、耐用。

具有耐压、耐冲击的特点。 （结合敷设环境特点，改变颜色等设备外观，进行个性化

个性化设计）

· 适用于大雨、低温等恶劣环境。

由于系统采用光缆作为传感介质，因此配备了功能强大的后台软件来监控周围环境。

进行参数设置，使系统自适应外部环境的变化

· 单区灵敏度调节

系统中各防区的灵敏度等报警参数可独立调节，互不影响。

适应不同的周围环境，如天气变化、植物生长、动物活动、附近公园等。

道路车辆等

· 良好的报警数据存储功能

在电脑上安装报警软件并在电脑上安装数据采集卡即可实现报警

有效存储大量报警数据。 （数据可有效存储，报警信息可保存

安全等级的设置）报警设备的联动方便快捷，本系统实现了控制室的联动报警

功能，可立即处理报警信息并启动联动设备。

3、方案设计

3.1 应用场地周边概况

外围是高1.8米的铁艺围栏，周长约1000米。 围栏划分的警戒区域和围栏内部埋设了智能光纤周界防护系统，打造内部三维预警系统。

3.2 系统原理图

本方案系统主要由一台四防区控制报警一体机、四个防区无源头端盒、四个防区无源终端盒、约6000米防区无源探测器、约800个防区无源探测器组成。米引导光缆、32个联动输出装置1个共同组装完成。

根据立体防御的设计要求，在围栏上，根据实际地形和特点，设置4个防御区域，每个防御区域面积约300~400米。 各区域均可通过系统与现有监控系统、照明系统、报警系统联动。

3.3 视频监控联动

使用联动模块与监控系统联动。 报警的同时，监控系统自动弹出报警区域的画面，了解报警情况。 现场声光系统并联，产生威慑效果。 实现全方位三维联动报警。

3.4 主要设备介绍：

3.4.1 IFP光纤入侵报警主机

IFP光纤入侵报警主机是IFP光纤入侵报警系统的高性能控制系统和数据处理中心。 它采用智能分析技术对信号进行分析、计算、比较、判断，从而找出信号的特征值并进行处理。

可连接两个光纤传感器，也可连接级联扩展机，扩大安防系统的防御区域。 最大防区数可达128个。IFP光纤入侵报警主机预装系统管理软件。 连接显示器和键盘后，可以对部署的防区进行集中管理。

3.4.2 引导传输电缆

采用引导传输光缆作为前端光纤传感器与后端IFP光纤入侵报警主机及信号回传的连接介质，可提供距机房长达20km的连接回传通道前端监控站点。

3.4.3 头端模块HB（Box）/终端模块（Box）：

头端模块：光学信息处理装置周界报警系统，标记防区起始位置。

终端模块：光学信息处理装置，标记防区的结束位置。

3.4.4 光纤传感器SF（光纤）

光纤传感器由无源分布式特种光缆制成。 它可以铺设在锻铁网上或埋在各种土壤中。 它可以将防区的微小机械振动（即入侵者引起的微小振动）传输到IFP光纤入侵报警主机进行信号采集和分析。 由于其被动特性，可广泛应用于各种易燃易爆场所及大面积不规则周界。

3.5 敷设说明

3.5.1 铁丝网围栏

当振动传感光缆敷设在刺铁丝围栏上时，根据安全威胁程度可选择以下方法：

(1)直线型：如(3-1)所示

这种敷设方式可以检测攀爬、翻倒等入侵方式。 由于是直线敷设，需要的振动传感光缆较少，适合安全等级较低的场所。 振动传感光缆应敷设在铁栅高度的3/4处，每隔40厘米用防紫外线扎带将振动传感光缆与铁栅格固定牢固。 图（3-2）

图3-1

图3-2

(2)平行线型：如(3-3)所示

这种敷设方式可以检测攀爬、攀爬、剪网、梯助爬等入侵方式。 通过水平敷设多根振动传感光缆，可以增大围栏的传感面积，有效检测较弱的入侵信号，如图（3-3）所示。 此方法适用于警戒级别较高的场所。 振动传感光缆沿围栏顶部敷设，到达防区末端时掉头反方向敷设。 可根据要求来回敷设多条线路，振动传感光缆的间隔可根据铁网的高度均匀分布。

图3-3

(3)加强部分的处理：如图(3-4)

振动传感光缆的灵敏度在整个防区范围内是一致的，但介质的松紧程度会发生变化，因此在敷设振动传感光缆时应考虑这一因素的影响。 传感光缆的传感面积比敷设在松散介质上的振动传感光缆的传感面积大。 例如，在铁网立柱部分或防区端部敷设振动传感光缆时，可按图敷设。 如图（3-4）所示，图（B）的敷设方式比图（A）的敷设方式更加灵敏。 是否需要采用这种方法来增加固定柱部分的灵敏度，应通过现场测试人员跳过固定柱的报警情况来确定。

图3-4

集热器可固定在铁网柱或铁网上，距地面约1.5米。 为避免集热器安装松动造成误报，安装点应选择坚固牢固的柱子或拉紧的铁网。 安装时可采用紧固夹具固定，也可采用绑扎线固定，但无论采用哪种方法，采集器都必须牢固地安装在介质上。

(4)“S”形敷设：

振动传感光缆通常采用S型线缆布局敷设，增加了单位面积的线缆长度，可以有效检测微小的入侵报警信号。 敷设电缆时，不能将振动传感光缆直角弯曲，施工时不得用力拉扯振动传感光缆。

3.5.2 铁艺围栏

振动传感光缆的敷设方法：在铁艺上敷设振动传感光缆时，由于铁艺质地坚硬，应增加振动传感光缆的数量，以保证入侵信号的可靠传感。 通过分析入侵者翻越围栏的运动特征，建议沿铁艺的顶部和底部水平铁栏杆铺设振动传感光缆，如图（3-5）所示。

图3-5

一些铁艺围栏由砖柱连接。 如果支柱面积不大，可将振动传感光缆直接敷设在支柱上方，如图（3-5）所示。 但有些柱子的横截面比较大，入侵者很容易利用该区域进入，因此需要对此类区域进行保护。 例如，可以在支柱顶部安装铁扣网，然后将振动传感光缆敷设在铁网上。 如图（3-6）所示。

图3-6

如需提高警戒级别，可在铁艺围栏中部加一根或多根振动传感光缆，如图（3-7）所示。

图1-7

收集器可固定在距地面1.5米左右的铁艺柱上，用固定夹板或绑扎带固定在介质上。 若两铁艺之间有较宽的砖柱，可将集热器固定在柱上，并用膨胀螺栓固定。

S型布局：

3.5.3环形铁网：如图（3-8）

振动传感光缆敷设方式：由于环形铁网一般固定在围栏顶部，且结构比较松散，可能会对系统造成误报。 因此，在敷设振动传感光缆时，应注意将振动传感光缆固定在靠近环形铁网底部的围栏外侧，必要时可敷设振动传感光缆。在栅栏的两侧。 图（3-8）

图3-8

集热器应安装在距地面1.5米高度的墙内侧周界报警系统，并用膨胀螺栓固定在墙上。

3.5.4 墙

光缆敷设方式：墙壁常见的侵入方式有切墙法和攀爬法。 提供以下两种解决方案：

(1)防止凿墙：振动传感光缆可以采集入侵者凿墙时产生的微小振动。 施工人员可以将振动传感光缆以平行线方式敷设在墙上。 每根电缆的检测范围为±1米。 为了保证振动传感光缆能够感应到挖墙体时产生的振动，必须保证墙体坚固，砖块不得松动，振动传感光缆应敷设在墙内或紧紧地附着在墙壁表面。 可以每隔50厘米用钢丝夹固定一下，如下图：

(2)防止翻越围栏：如果入侵者是通过翻越进入的，这个过程中产生的振动极其微弱，振动传感光缆感应到的信号不足以作为判断入侵者的依据。入侵，因此在防止此类入侵时，必须在墙顶安装水平扣，以增加振动强度和感应面积。 扣网一般采用直径为5mm的铁丝，组成孔径为5cm×5cm的铁网。 将振动传感光缆固定在扣网上时，应注意将振动传感光缆固定在围栏外的扣网顶部。 当需要提高警戒级别时，可在靠近围栏内侧的网顶增加振动传感光缆，如下图所示：

集热器应安装在距地面1.5米的墙体内侧，并用膨胀螺栓固定在墙上。

3.5.5 埋地安装

振动传感光缆埋地安装指南

用于开放式周边安装的埋地振动传感光纤电缆。 在这种安装方法中，振动传感光缆埋在地下（如碎石、草丛等）下，经过周边的入侵者会对地面产生一定的压力。 振动传感光缆可以检测到这个压力，并对采集设备进行报警判断，如果满足报警条件，采集器输出报警信号。

埋地时针对不同介质的解决方案

振动传感光缆的安装：

该装置可以采集埋在草坪、沙土、碎石等周界地表介质下的振动传感光缆的信号。敷设振动传感光缆时，可以沿周界平行敷设多根振动传感光缆。 由于不同表面介质的质地不同，振动传感光缆的敷设间隔也不同。 下面分别介绍不同地表介质下振动传感光缆的敷设方法。

(1) 草坪、草地

振动传感光缆应埋设在草坪下，周边检测区域宽度不应小于1.2米。 如果需要提高警报级别，可以增加周界检测的宽度。 草坪下的土壤应是比较坚硬、密实的土壤。 如果水较多，松软松散的土壤会吸收振动，导致检测性能下降。 在土层表面，沿周长方向平行敷设多根振动传感光缆。 振动传感光缆之间的距离≤30cm，即在宽度为1.2米的区域内平行敷设4根振动传感光缆，如图：

振动传感光缆应平直并紧贴在土层表面，可用Φ5钢丝将其弯曲成如图所示的夹子，将振动传感光缆紧紧压在土层表面。土层每隔50cm用夹子固定，但应注意不要因压力过大而使振动传感光缆变形。 固定好振动传感光缆后，在上面铺上草坪，如右图所示。

(2)沙地(松散干燥的泥地)

当振动传感光缆埋设在沙土下时，也采用多根振动传感光缆并联敷设的方法。 由于沙子比较软，当入侵者进入该区域时，压力会通过沙层施加到振动传感光缆上，振动传感光缆可以检测到微小的挤压变形并产生信号，因此当振动传感光缆埋设在沙土中时，应减小平行振动传感光缆之间的距离，且埋设不宜过深。 一般间隔20～25cm，埋深5～12cm。 施工时，首先在需要敷设振动传感光缆的区域挖一个宽1.2m、深15cm的凹槽，并在凹槽底部铺好凹槽。 一层厚度为3cm的粗砂，然后将振动传感光缆平行敷设在粗砂表面，每隔50cm用钢丝夹固定。 振动传感光缆敷设完毕后，在其上覆盖一层厚度为10cm的粗沙，最后在其表面覆盖一层1～1cm的表面介质（细沙或疏松的干土），如图所示。如下图。

(3)碎石

当振动传感光缆敷设在碎石地面上时，也采用多根振动传感光缆并联敷设的方法。 通常平行敷设间隔为25～30cm，埋深为5～15cm。 施工时，首先在需要敷设振动传感光缆的区域挖一个宽1.2m、深18cm的凹槽，敷设在凹槽底部。 一层厚度为3cm的碎石，然后将振动传感光缆平行敷设在碎石表面，每隔50cm用钢丝夹固定（夹子可以避开碎石，固定在下面的土壤上） ）。 振动传感光缆敷设完毕后，在其上覆盖一层厚度为15cm的碎石，如下图所示。

使用的砾石必须光滑且直径大于2厘米，才能有效检测运动、振动和压力。 碎石必须没有锋利的边缘，以避免碎石被压碎时损坏振动传感电缆。 所有砾石必须尽可能干净且没有灰尘和沙子。 In areas where the will drop below , the layer must be kept free from water , the of the will be .
