2020年8月29日，山东广播电视台4K超高清IP旗舰转播车开机仪式在泉城济南奥体中心隆重举行。 这款26路4KIP超高清电视转播车的车身设计采用国际前沿的结构和艺术设计ip广播系统，充分实现了科技与艺术的结合。 系统设计框架是制作的核心，同时支持超高清4K/HDR。 系统具备完整的HDR/SDR同步制作能力，有利于全面提升节目制作质量。 其中IP系统设计符合-7等国际主流标准。 山东省副省长凌文及省委、省政府多位领导，山东广播电视台党委书记、台长吕鹏，索尼中国专业系统集团总裁森英明，出席并讲话。
山东省副省长凌文代表省委、省政府对山东广播电视台4K超高清IP旗舰转播车的开通表示热烈祝贺。 他表示：“山东广播电视台4K超高清IP转播旗舰车的正式交付ip广播系统，标志着山东广播电视台超高清节目制作能力在大家的关心和支持下实现了新的重大提升。得到了省委、省政府的大力支持，是主流媒体推动技术升级、提升全媒体传播能力过程中的一件大事。
他表示，随着移动通信、人工智能、区块链等新一代信息技术的加速突破和应用，我国数字化、网络化、智能化建设正在加速。 科技、媒体、文化不断融合，催生了多种新应用、新场景、新业态。 媒介融合、信息产业、媒介产业迎来快速发展的黄金时期。 希望山东广播电视台以4K超高清IP转播车为契机，充分发挥省级媒体的示范引领作用，更加积极拥抱以视频为核心的行业新技术。以先进技术为核心，更好地创新宣传、丰富展示，促进业态融合和更新。
山东广播电视台台长吕鹏在致辞中表示，这辆4KIP旗舰转播车可以说是全球化、国际化、市场化、一体化的象征。 向公司、国外设计团队、山东省市领导的支持以及泰力技术团队的奉献表示感谢。 “这款转播车是市场需求、技术需求、对外开放的产物。在济南最美的金秋时节，山东广播电视台的4KIP转播车为我们增添了一道流动的风景。这辆车不仅仅是视觉上，外观上面都是一道亮丽的风景线，将会用它制作出更加精美、优质的节目，助力山东广播电视台走在中国广播电视行业的前列！”
索尼中国专业系统集团总裁森秀明代表索尼公司致辞。 他表示：“山东广播电视台与索尼公司的合作由来已久。例如，2018年，索尼与山东广播电视台合作建设了4K HDR/IP/REMI演播室系统。高清电视OB该车的整体设计、制造和交付，充分融合了山东广播电视台领导和技术人员的集体智慧，以及索尼作为全球视听领导者的全球视野和技术优势，是山东广播电视台的典范。期待未来有更多的机会，索尼能够继续深化与山东广播电视台的合作，尽全力为齐鲁大地的观众呈现优质的电视节目！”
会上，森秀明社长向陆鹏主任交付了转播车的关键模型，这标志着转播车的正式开通。 最后，领导们合影留念并参观了转播车。 让我们共同期待9月16日大型交响音乐会《黄河入海》转播车首播成功！
山东广播电视台4KIP电视转播车系统配置：
作为省电视台的旗舰转播平台，转播车的车身设计采用国际前沿的结构设计，同时凸显专业的艺术设计，科技与艺术的结合。 整体设计充分体现了山东广播电视台的企业文化、品牌和精神。 整体影响力增强。
系统设计框架以制作核心为核心，同时支持超高清（4K）/HDR，全面提升节目制作质量，并充分考虑台内综合媒体的灵活接入。

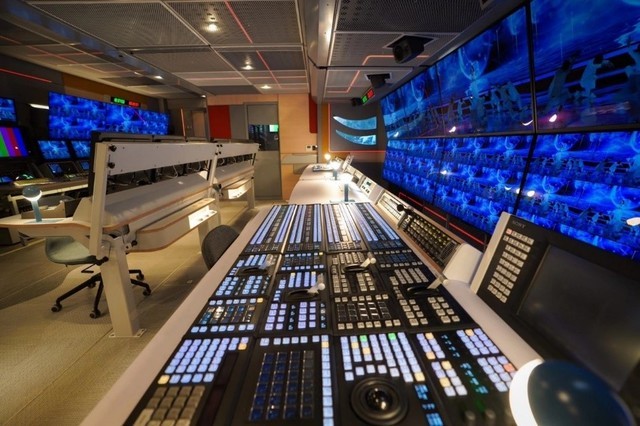

车载系统规模为26通道（HDC-4300*16+HDC-4800*2+扩展通道*8），具备接入6个外部4K通道的能力。 切换台系统采用索尼4K/IP切换台XVS-8000，提供多格式处理能力，并具有SDI/IP混剪功能。 系统配备2台Sony PWS-4500，主要用于4K多路录制，并配备3台EVS慢动作服务器。 导演区显示器采用5台索尼PVM英寸OLED显示器+5台55英寸索尼OLED电视。 其他区域的监视器也采用索尼LMD-A170、A220等产品，均支持HDR，实现精准的信号监控。
其中，IP系统设计符合-7等国际主流标准——采用PTP精准锁相，系统设有主备核心交换机，所有IP设备均具有双光口，支持无缝切换，并支持无压缩单流传输。
该系统具备完整的HDR/SDR同步制作能力，利用HDRC-4000转换器实现索尼“SR-Live”高品质HDR流程，即在不增加人员岗位的情况下制作高品质4K/HDR节目。 HD/SDR 同步制作。
该车的外观和内饰设计由索尼与比利时一家公司根据客户需求共同打造，转播车的车身由荷兰阿克曼斯车辆公司/BV生产。
由北京卫视、东方卫视、陕西卫视、凤凰卫视联合出品的《寒风秋月-2018中秋联欢晚会》以歌唱形式为主体，同时融入舞蹈、诗歌朗诵等形式等艺术形式，结合新技术、新媒体等新的表演形式，跨界互动、跨界互动，充分展现中华民族传统文化之美，彰显汉中城市魅力。
9月24日晚，由北京卫视、东方卫视、陕西卫视、凤凰卫视联合出品的《寒风秋月——2018中秋联欢晚会》在汉中“星汉盛京度假村”举行大型现场演出秀场《天汉传奇》水台华丽上演，为观众打造了一场充满中国传统文化基因和汉风文化特色的中秋晚会。
晚会以歌唱形式为主体，同时融入舞蹈、诗歌朗诵等多种艺术形式，结合新技术、新媒体、跨界互动等新的表演形式，充分展现“中国之美”。弘扬中华民族传统文化，彰显汉中城市魅力。
沙晓兰是该节目的总制片人。 曾执导过中央电视台春节联欢晚会、获得第十届中国电视星光奖的著名导演王宪平担任总导演。 著名导演蒋刚担任执行导演。 任东升担任总舞美设计，邵勇担任总设计师。 声音导演。
舞台设计
本次晚会的舞台设计以大气、唯美、浪漫、精致为基调。 晚会以“寒”、“风”、“秋”、“月”为主题，营造一种团圆、思乡、故友的情怀。
舞台设计
晚会以水台形式为主，以汉文化博览园的建筑群和远山为背景，营造出跨越千年、贯穿古今的浪漫意境，让观众置身其中。真正感受到古老而浓郁的汉文化气息。
晚会的核心表演区是位于汉中兴汉盛景旅游度假区的汉源湖水上舞台。 该区域是大型实景演出《天汉传奇》的主要演出舞台。 本次晚会在原有舞台的基础上进行了延伸和拓展。 通过水面浮桥，核心戏台与后区的汉宫副戏台相连，使整个演出舞台更加连贯。
核心舞台中央是一块20m*20m的圆形机械LED屏幕，可以顶上表演。 左右连接浮台，前区连接16m*17m浮台，可在水中升降。 舞台以汉文化博览园和远处连绵起伏的群山为背景。 空间感非常丰富，美观。
第二个表演区是中华文化大会堂的水下长廊，与观众席隔湖相望。 整个走廊长92.5m。 视觉享受。 同时，在水廊上方的望居码头还有一个表演区，与核心舞台隔湖相望。
舞台设计
本着物尽其用的原则，舞台艺术装置的设计和制作最大限度地利用了《大汉传奇》现场演出的原始景观。 部分大型场景的设计与节目紧密结合，突出汉文化元素，力求与整场晚会风格相统一。
舞台水幕穿插中国传统画卷形象和当代流行元素舞台灯具，巧妙结合汉博园、花船、水面夜光莲等元素，实现舞台在水上的梦幻效果还有台中的水。
灯光设计
灯光设计团队在确定基本设计思路的基础上，反复研究演出区域的特点、舞台设计方案以及每个节目的特点和亮点，以最佳的灯光设计精心打造每个节目，力求呈现最佳的电视视觉效果。
整场晚会的演出空间跨度大，演出层次多。 灯光设计既要保证舞台区域各个层次和方位都有良好的舞台艺术氛围和视觉效果，又要保证现场观众的观看效果，还要兼顾电视录播。 技术需求。 这就需要照明设计师从点到面综合考虑每个照明点的设计。
晚会灯光的基本组成部分有：舞台灯光和景观灯光。
舞台灯光
由于汉源湖面积较大，核心水舞台原有的面光架距离舞台近百米。 面光的亮度和角度不能满足晚会的电视转播需要。 在此基础上，金色台观众厅顶部左、中、右三个方向增设了三组面光框，将面光宽度延伸了约100米，提升了整体亮度。面光，调整面光投射角度，补偿面光投射深度不足。
景区独创的侧灯架是根据真实演出灯光秀的效果设计的。 离核心舞台有一定的距离，色彩和亮度都达不到电视屏幕。 派对表演不是灯光秀。 节目画面制作精良。 经过反复考察，设计团队最终在观众厅两侧的回传屏上方增加了观众灯位和耳光位。 观众面灯用于增加观众席区域人员的照度，保证电视画面的整体视觉效果。
考虑到核心舞台前后跨度约为200米，为保证各区域人物和场景的最佳视觉效果，设计团队在原有侧灯架的基础上，延展了一组侧灯架。湖的两边。 侧光亮度增强，侧光有效面积加宽。 巴掌和侧光经过不同角度的反复勾勒和绘制，使演员更加生动，景物更加立体，画面色彩分明，达到了最佳的艺术视觉效果。
同时，设计团队围绕核心舞台“月幕”、两侧浮台、面向观众席的汉源湖对岸设计了6组光束灯，延伸了原有的90米光束灯阵列到大约 500 米。 根据每个节目的表演做出不同的灯光变色效果。 既丰富了视觉画面，又在空间层面营造了联动效果。
为了电视的播出效果和舞台的大水平跨度，根据镜头画面的要求，采用追光灯突出主要演员，采用侧光和耳光做主和次要人物鲜明又相互衬托。 本次晚会共使用了6个跟随点。
晚会还使用了10台彩色大功率激光器，采用拼接投影的方式，在水幕正后采用背靠背的方式。 10个激光器分别分布在主舞台后区湖心的4个雀台激光器中。 为了达到最佳效果，使用了10台服务器来校正图像变形。 梦幻般的视觉效果。
景观照明
景观照明主要由汉源湖沿岸的植被和汉文化博览园的建筑构成。
汉源湖由七个岛屿环绕，占地面积很大，面积约平方米。 湖岸四周是高低不一的植被。 作为核心舞台的背景之一，这种背景在夜间没有光线的情况下很容易被淹没。 暗处少了一层过渡，导致整个舞台背景的深度过大。 为了解决这个问题，设计团队在沿湖植被下安装了数千盏LED洗灯，并在湖边放置了数千棵树木。 树木被染成鲜艳的颜色，配合节目的表演进行不同的色彩和动态变化，为表演现场增色不少。
中秋节是我国各民族和汉族文化界流行的传统文化节日。 核心舞台的重要背景之一是汉文化博览园内的汉代建筑。 作为晚会的重要背景，设计团队在建筑群的侧立面安装了近百盏电脑染色灯，点亮了整个建筑群。 可以根据不同的程序改变不同的颜色和亮度。 壮观无比。
景观灯光不仅增加了整个演出空间的立体感和层次感，也让整个背景色层次更加浓郁和突出，让整个晚会更加震撼和有感染力。
照明控制系统
晚会灯光控制系统主要采用灯光系统。 特别值得一提的是，本次晚会使用了全新的主控台，在Mode2模式和MA2在线模式下使用，体验非常好。
声音设计
阶梯式观众区面积为89m x 32m，仰角为10°。 为了达到无遮挡的视觉效果和均匀的声音覆盖，主扩选用了具有高声压级和宽带指向性控制的EAW QX系列扬声器。 水平和垂直覆盖角度均为45°，更适合这种分区立体声信号配置。
▲仰角10°的梯形观众区
▲ 主扩展系统采用EAW QX系列音箱
由于中秋晚会《寒风秋月》在观众席前过道新增了VIP观众区，为保证所有观众的良好视听体验，除了采用现场“ 《大汉传奇》固定安装音响系统，覆盖VIP及观众席前三点 在其中一个区域外，主扩特别设计并安装了EAW安雅自适应系统悬挂在观众席左右两侧观众席，覆盖观众席后方三分之二，满足中秋联欢晚会的扩声要求。
▲ EAW安雅自适应系统
EAW自适应系统不仅音质高保真、冲击力强、覆盖范围连贯，而且灵活性强，在发生变化时能够快速响应。 无论是改变天花板高度、移动障碍物、添加更多填充物、解决噪音问题、改变舞台音量或调整天气条件，软件和数字处理都可以通过鼠标移动来优化聆听区域覆盖。
节目表演区均位于水面舞台。 背听音箱除了音质清晰外，对音箱的防水性能也有着极高的要求。 综合考虑，R系列全天候防水音箱用于背听。 超紧凑的R系列音箱可以轻松应对极端环境，提供更大的输出，同时满足隐蔽安装要求。
▲ 表演区设置在水面舞台上，R系列音箱用于回听
由于晚会的表演区距离观众区有一定的距离，音响系统中有一百多个喇叭。 为保证音频系统远距离传输的稳定性和安全性，主信号系统采用多台交换机构建庞大的局域网，用于音频、视频和控制信号传输，可灵活扩展设备种类和数量最大程度满足导演团队不同创作需求的系统。 同时采用数字、模拟双备份的形式，保证系统的安全运行。
▲ 舞台与观众区有一定距离，系统设计需保证远距离传输稳定安全
音响系统采用Allen&Heath dLive系列数字调音台作为主备调音台，所有扬声器均由一系列功放驱动，xOut系列负责音频A/D和D/A处理。 除了音响系统，现场提醒广播系统还选用了比利时品牌Apart Mask系列扬声器。 舒尔为演出乐器、歌手拾音器和演员耳返系统提供可靠的服务保障。
▲ 调音台选用Allen&Heath dLive数字调音台
多媒体设计
投影设计
汉源湖面积很大。 经过多次试验，投影设计团队最终在核心舞台正后方选择了4个合适的距离和角度，搭建了4只高度合适的麻雀来放置投影机。 每个麻雀舞台放置4台30k激光投影机，采用两层叠加两层拼接的背投方式，采用8台服务器校正画面畸变角度，播放由两台MA2控台控制，力求以达到最佳的视觉效果。
“月幕”设计
本次晚会，主创团队在核心舞台上打造了一面直径20米的大型“月幕”，寓意“汉风秋月”。 这个“月亮屏”是本次晚会的亮点之一，使用的是P5。 9户外全彩防水屏，SMD表贴国星，金线封装，防水等级达到IP65级。 “月亮屏”升降采用机械控制，演员可在其上表演，使用服务器进行画面拼接，MA2控台播放。
多媒体影像创意设计
投影和“月幕”素材由风尚文化3D动画部根据导演组和晚会各节目的具体视觉调性设计制作。 由于筹备期间节目不断调整，给素材制作组的时间也非常有限。 ，在短短半个月的时间里，制作组经历了几个不眠之夜，终于交出了与节目相匹配的多媒体素材。
特效设计
俗话说“天上银河，地下汉水”，为还原俗语中的壮丽景观，主创团队设计了一支无人机团队，配备高科技大型喷泉阵列，大型真实的火光效果、迷雾森林、可变扇形水幕灯光特效系统，气势磅礴、壮观唯美，让全球观众身临其境，体验一幅动人的汉文化传奇画卷。
无人机设计
晚会伊始，500架无人机腾空而起，在天空中形成一片静谧壮观的星空。 同时，在演出过程中，根据演出日程变换各种造型。 接到表演任务后，无人机团队开始参与前期的创作开发。 在筹备阶段，他们根据导演的要求不断修改节目。 他们在三维空间勾勒出各种图案，编排舞蹈，闪烁灯光。 演出扩大了演员、声、光、电和舞台空间的表演效果，最终完美实现了震撼人心的电视画面效果。
流水效果设计
整场晚会场面宏大，水效系统分为不同的表演，扮演不同的主角和配角，变换穿插，展现出“上善若水，水利万物无”的意境竞赛”。
喷泉系统主要由：世界最大的130米直流水幕成像区，叠加4个成像面积约35米×15米的独立扇形水幕，国内最大的喷泉矩阵，面积约18000平方米，由数千只LED水底灯组成。
水效系统在整个表演过程中主要承担着“启动-继承-传递-结合”的作用。
1：“开始” 从空间上看，50米高的气爆喷泉随着开场鼓声炸开，伴随着清脆的响声，给试听的观众带来双重震撼。
二：“澄” 在情感渲染上，水膜矩阵喷泉与前景的夜光莲花相呼应，从高空看去犹如一朵盛开的荷花。
三：“转” 在辅助内容上，直喷水幕紧密排列，在空中形成水雾幕。 结合投影技术，呈现出壮观的高清视觉画面。
四：“组合” 在多元包容方面舞台灯具，二维喷泉通过摆动变频连接，花篮造型随着歌曲情绪的起伏变化，衬托出恢弘的景象； 杨钰莹唱《让我轻轻地告诉你》时，月亮在天上。 对面的拱形彩虹喷泉呈现出美丽的柔情。
迷雾森林效果设计
造雾效果由15台造雾机组成。 冷雾使湖面轻盈飘逸，结合激光效果呈现湖面波光粼粼。 .
火焰效果设计
火系由：10组扇形火柱、百米火龙、扇形火柱组成。 配合一些表演，营造喷火效果，丰富画面层次。
