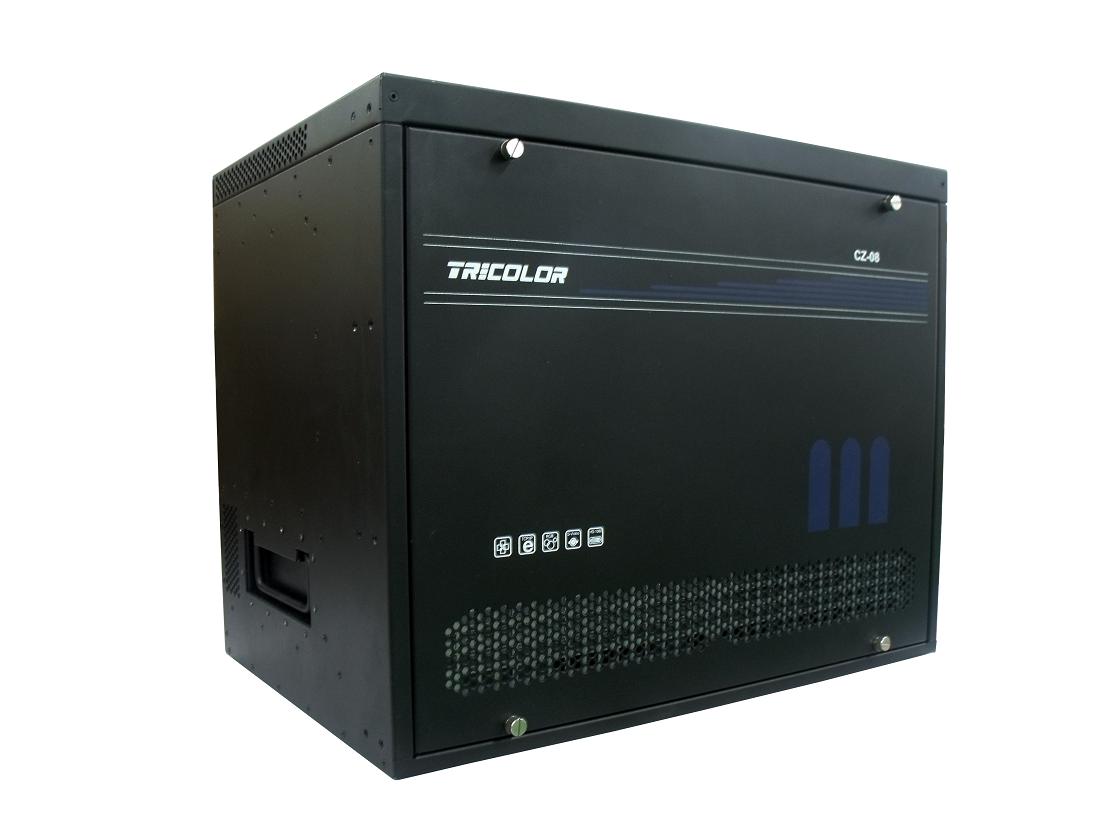

DMC高清混合矩阵切换器是一款高性能的高清视频信号切换设备，最大支持128路信号输入和128路信号输出。该产品最大的特点是支持多种视频格式的信号输入。经过缩放和倍频处理后，可以切换输出相同分辨率的DVI-I信号。

DMC高清混合矩阵切换器是一款高性能的高清视频信号切换设备，最大支持128路信号输入和128路信号输出。该产品最大的特点是支持多种视频格式的信号输入。经过缩放和倍频处理后，可以切换输出相同分辨率的DVI-I信号。专为模拟与数字并存、高清与标清并存的环境而开发设计，主要应用于高级会议室、控制室、监控室等。

要点

模块化设计，插件式结构，支持热插拔，设备采用插件式结构，容量从4×4到128×128；

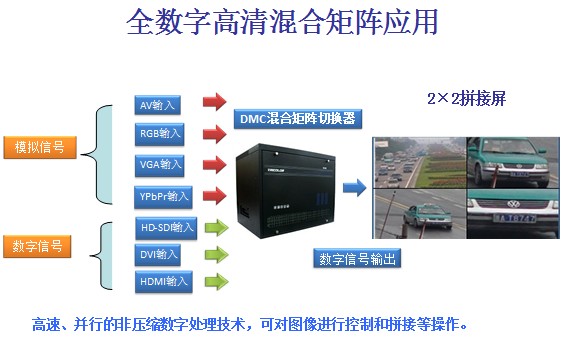

支持六种格式的输入信号：VGA、DVI、YPbPr、CVBS、HDMI、HD-SDI；

最大输入输出分辨率支持1920*1200，向下兼容1080P、720P信号等其他分辨率；

任意格式和分辨率的输入信号可以统一为相同格式和分辨率的信号进行切换输出；

采用专有控制软件高清混合矩阵，可通过网络和RS232远程控制，支持多路同时切换、地址设置等功能；

支持输入信号字符叠加功能；

支持信号格式转换，支持倍频转换功能，支持无缝切换；

支持输入信号状态监控，可实时监控显示当前输入通道是否为有效信号接入；

具有断电记忆功能，具有断电现场保护功能；

双电源热备份，强制风冷，确保系统每小时工作一次；

详细介绍：

矩阵具有停电现场保护、多种格式信号交换等功能。采用插卡式结构，安装灵活方便。目前支持HDMI、DVI、HD-SDI、VGA、CVBS、YPbPr等信号输入高清混合矩阵，DVI-I信号还支持各种信号的网线和光纤的输入输出（通过配置不同类型的输入和输出卡）。同时具有RS232通讯接口，可方便地与个人电脑、遥控系统或各种遥控设备配合使用。该设备为需要数字音频和视频切换的专业项目提供了独特的解决方案。

订单配置表：

产品名称说明

DMC-2 2U开关主机柜，最大比例支持8*8比例

DMC-4 4U开关主机柜，最大比例支持16*16比例

DMC-8 8U开关主机柜，最大比例支持32*32比例

DMC-13 13U开关主机柜，最大支持64*64比例

DMC-24 24U开关主机柜，最大支持128*128比例

DMC-D-IC DVI输入卡，支持4路DVI信号输入

DMC-R-IC VGA输入卡，支持4路VGA信号输入

DMC-V-IC CVBS输入卡，支持16路CVBS信号输入

DMC-S-IC HD-SDI输入卡，支持4路SDI信号输入

DMC-Y-IC YPbPr输入卡，支持4路YPbPr信号输入

DMC-H-IC HDMI输入卡，支持4路HDMI信号输入

DMC-D-OC DVI输出卡，支持4路DVI-I信号输出

主要参数：

视频

路由 4x 4 到 128x 128

开关速度 200ns（最大时间）

视频输入

信号类型VGA、DVI、YPbPr、CVBS、HDMI、HD-SDI

支持的分辨率

高清-SDI：SMTPE-292M

HDMI：最高1080P

简历：

YPbPr：最高 1080P

VGA：高达 1600 x 1200

DVI：高达 1920 x 1200

连接器 HD-15、BNC 等

阻抗 50 Ω

视频输出

信号类型 DVI-D 全数字 TMDS 信号和 DVI1.0 规格中的 VGA 信号

连接器 DVI-I 母接口

阻抗 50 Ω

信号电平 TMDS 2.9V/3.3V

最大输出距离小于25米，1920×1200@60（建议使用认证DVI专用线）

控制

控制 10/100 Base-T 以太网和 RS-232；

控制软件DMC切换控制管理软件；

一般规格

电源~，50/60 Hz，冗余电源；

功率110-、50-60Hz、300W---1400W；

机架安装标准 3-24U；

尺寸

2RU：438（长）x 365（宽）x 89（高）毫米；

4RU：438（长）x 365（宽）x 178（高）毫米；

8RU：438（长）x 365（宽）x 360（高）毫米；

13RU：438（长）x 365（宽）x 578.5（高）毫米；

24RU：438（长）x 365（宽）x 1080（高）毫米；

体重 10-40kg

防震等级 ISTA/NSTA 1A 纸箱包装

平均故障间隔时间 (MTBF) 30,000 小时
