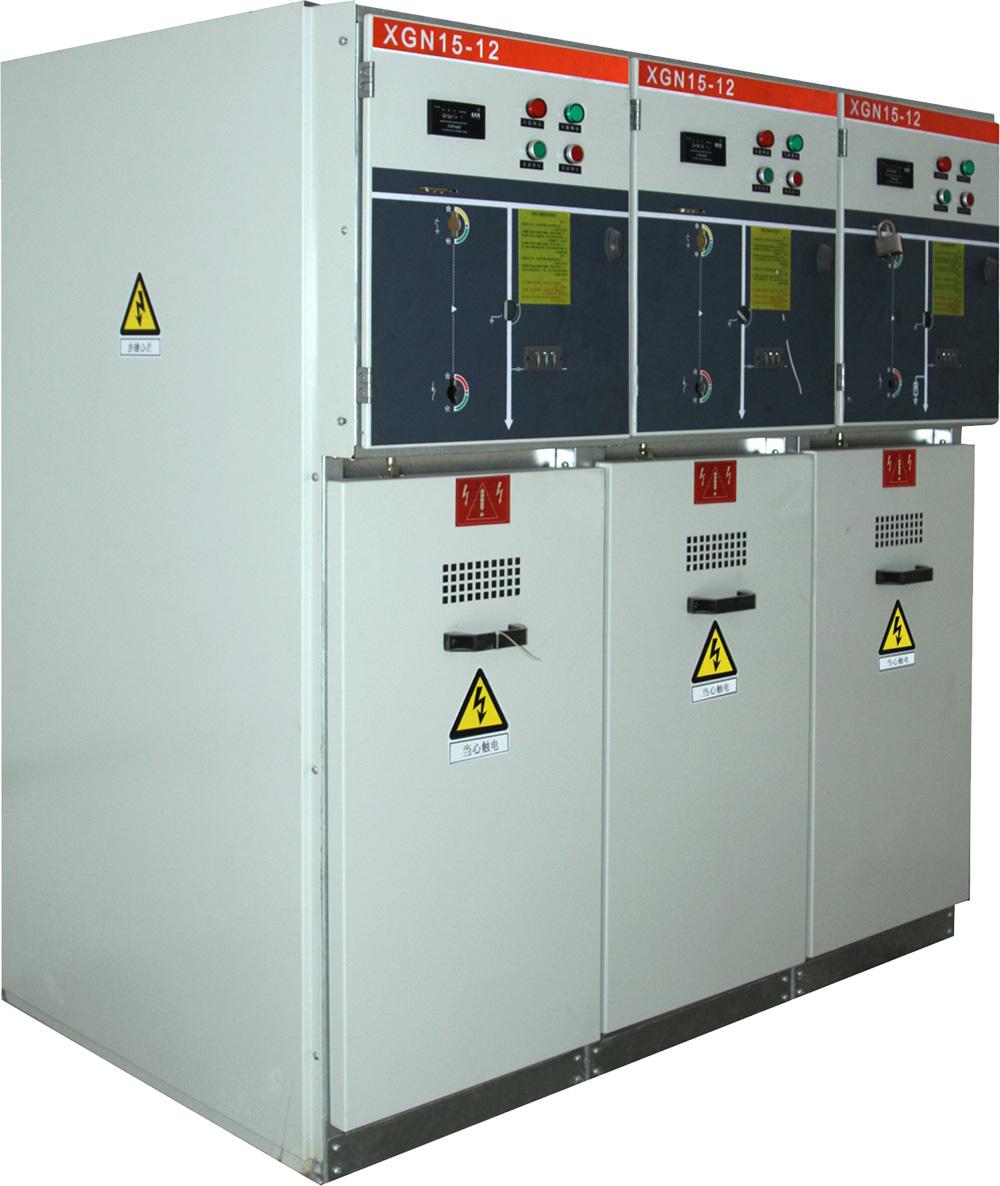

【摘要】：高压开关设备是配电系统的重要组成部分。 其主要功能是控制充电、分配电能和分断电流等，对维持系统的稳定性有一定的保证。 将无线测温技术应用于高压开关柜，可以对其进行实时动态监测，有助于相关工作人员根据高压开关柜的温度变化采取相应对策，避免事故发生，有效促进高压正常运行开关柜的。 本文重点介绍无线测温技术、无线测温技术在高压开关柜测温结构中的应用、无线测温技术在高压开关柜中的应用优势以及应用无线测温技术的必要性。高压开关柜温度测量技术。 讨论了无线测温技术在高压开关柜中的特点及应用过程。

关键词：无线测温技术； 高压开关柜； 动态监测

0 前言

传统的无线测温技术难以满足高压开关柜的测温要求。 如果现有测温技术不能进行改造升级，将难以对高压开关柜的实时温度进行控制，甚至会出现意外情况。 将无线测温技术应用到开关柜中，不仅可以获得准确的实时数据，而且设备的安装方便快捷，满足了高压开关柜的发展需求。 不同电压的高压开关柜所需的无线测温技术存在一定差异。 本文以10kV高压开关柜为例，探讨无线测温技术在高压开关柜中的应用过程。

1 无线测温技术

无线测温技术属于接触式测温无线报警系统，主要通过温度传感器、数据处理器和远程主机实现高压开关柜的实时温度监测。 首先，在高压开关柜需要测量温度的区域安装温度传感器，温度传感器将接收到的温度数据传输给数据处理器； 其次，数据处理器处理数据后显示高压开关柜内的具体温度； 第三，无线测温系统将温度数据通过局域网传输至远程主机； 最后，监控站工作人员可以实时控制高压开关柜的温度，从而采取相应的对策，实现高压开关柜的远程控制。 控制。

2 无线测温技术在高压开关柜测温结构中的应用

就无线测温技术的功能形式而言，它是通过固定系统进行工作的。 要了解无线测温技术的应用效果，有必要对其测温结构进行详细分析。 一般来说，无线测温系统包括主控层、通信管理层和系统现场控制层三层结构。

主控层的功能主要是在计算机上安装相应的监控软件，实现温度数据的接收和发送。 控制。 2) 显示温度统计和分析报告。 通信管理层的主要结构包括通信电缆结构、协议转换设备和无线通信传输等，其主要功能是采集数据，将采集到的数据存储在计算机终端中，然后完成相应数据的处理。 系统现场控制层主要包括智能仪表结构、射频天线和无线射频温度传感器等，主要用于采集测温点的温度。 它具有现场特性，可以实现温度的实时采集和传输[1]。

3 无线测温技术在高压开关柜中的应用优势

与传统的蜡片测温技术相比，现阶段不同的测温技术具有不同的优势。 相关测温技术如表1所示。

表1 不同测温技术的比较

通过表1的比较，可以清楚地看出无线测温技术的优势主要体现在以下三个方面。

3.1 安全性高

无线测温技术应用了现阶段先进的微电子技术和数字温控技术，降低了线路间信息传输的丢失概率，有效减少了设备间的信号干扰，并有完善的信息报警系统和实时检测系统可以帮助相关工作人员及时发现问题并解决问题，安全性较高。

3.2 操作方便

与其他形式的测温技术相比，无线测温技术不需要投入太多的人力、物力。 只需监测站相关工作人员对收到的信息进行合理分析即可； 而且这种测温技术不需要铺设较为复杂的线路，节省了前期建设的大量时间和资源投入，快速实现了高压开关柜的实时监控。

3.3 智能自动化

无线测温技术在高压开关柜的应用过程，智能自动化程度高，不需要太多的人工参与。 温度采集器完成信息采集后，信息层层到达监控中心。 经过监控中心的数据分析比对后，将具体的温度信息传输到终端，实现整个过程的自动化。

4 无线测温技术应用于高压开关柜的必要性

无线测温技术应用于高压开关设备的必要性可以从两个方面简单论述。

4.1 有效降低事故率

从目前高压开关柜的应用现状来看，因温度过高而未能及时发现而引发的事故越来越多。 利用无线测温技术对其进行实时监控势在必行。 该技术可以帮助相关工作人员在问题发生的早期采取相应措施，避免事故范围进一步扩大，对于电力系统整体安全运行具有积极意义。

4.2 及时发现隐患

由于电力资源的应用规模和应用要求不断增加，高压开关设备大多处于长期运行状态，这将加速其老化速度。 并且随着其相应功能的不断丧失，发生事故的概率也会逐渐增大。 采用无线测温技术的报警系统可以及时发现系统中的隐患和故障，有利于高压开关柜的长期运行[2]。

5 无线测温技术在高压开关柜中的应用流程

无线测温技术在高压开关柜中的应用可以从多个角度切入，这里不能说明全部情况。 下面基于技术探讨无线测温技术在10kV高压开关柜中的应用过程。 与其他通信技术相比，一般来说，它具有功率效率低、距离短的特点，一般传输距离在10m以内，性价比较高。 其具体申请流程如下。

5.1 框架 无线测温系统总体结构

无线测温系统主要由上位监控中心和无线传感器网络组成。 高压开关柜内的多个测温节点组成无线传感器网络。 首先，温度传感器采集10kV高压开关柜内各温度点的数据； 其次，通过一定的方式将温度信号转换成电信号。 然后由芯片传输给数据协调器； 再次通过以太网传输至监控中心； 最后，监控中心对温度数据进行分析处理，实现温度的实时监控。 无线测温系统具体结构如图1所示。

图1 无线测温系统整体结构

无线测温系统将作为操作平台，使用相应的数据库语言编写程序，工作人员通过交互即可实现预警、智能诊断、温度查询等功能。 主要模块功能如图2所示，模块功能可以从以下三个方面进行详细讨论： 1）数据采集。 无线测温系统通过安装的测温节点实现高压开关柜内触点温度数据和接头温度数据的采集，并将采集到的数据转换成电信号，经芯片处理后发送至监控中心。 2）实时温度查询。 工作人员可以登录相关页面，通过客户端查询高压开关柜的温度数据，也可以根据记录的温度查询相应的历史数据。 3）智能诊断预警。 当高压开关柜内测量点的温度超过限定值或温度变化率超过规定的限定值时，系统将发出报警并显示相应的温度值，以提醒监控人员中性线认为高压开关柜可能存在温度危害，使工作人员有足够的时间讨论可行的对策，减少事故蔓延的情况[3]。

图2 无线测温系统功能模块

5.2 设计相应的硬件系统

无线测温技术在10kV高压开关柜中的应用，其硬件系统包括通信单元、单片机、温度显示器和温度传感器。 这里不可能一一详述，但选取了六个重要部分进行详细讨论。

5.2.1 微控制器

单片机作为无线测温系统的控制单元，主要负责读取温度数据。

5.2.2 温度显示仪表

温度显示仪表的主要功能是接收温度传感器传输的温度数据，并将数据的真实值实时显示在液晶屏上，然后将温度数据的值和地址传输给监控器中心。

5.2.3 温度采集器

温度采集器是硬件设计的主要内容，主要包括电源设备、通讯设备和传感器设备。 温度采集器的具体组成如图3所示。

5.2.4 传感器设备

传感器设备主要负责温度节点的温度数据采集和转换，通信设备主要功能是数据处理和传输。

5.2.5 协调员

与终端相比，协调器没有测温功能，但增加了相关接口芯片。

5.2.6 一般管理

为了便于无线测温系统硬件的后续管理，保证高压开关柜的安全运行，一般情况下，传感器设备都会被牢固地捆绑起来，然后安装在A相上。与高压开关柜B相开关或C相的相对位置。

5.3 设计相应的软件系统

该软件在无线测温技术的应用过程中发挥着重要作用，主要包括预警、系统数据显示和系统配置录入等功能，是相关工作人员进行应用管理的窗口。 无线测温软件系统初始化后，可以直接采集各温度点的温度信息，然后传输温度数据和传感器编号。

采用无线测温技术进行温度测量时，监控中心配备监控工作站，安装有软件的计算机可利用CAN总线直接与温度显示仪表连接。

温度显示仪接收到温度数据后，会显示温度数据的实时值和对应的传感器编号，然后数据处理器将获得的温度数据值与正常温度值进行比较，如果采集到的温度数据值或温度变化率超过正常温度值和正常范围，系统将判断为超温，并发出相应的警报并显示在液晶屏上； 该报警信号将通过通讯单元传输至主控站监控中心，提醒相关工作人员采取合理的应对策略。 如果无线测温软件系统判断温度没有超过限值，也会在液晶屏上显示相应的温度值并发送给监控中心。 系统预警的具体流程如图4所示。

5.4 相关测试

通过建立无线测温系统，可以有效实现无线测温技术在高压开关柜中的应用。 该系统对3台高压开关柜进行测试，每台高压开关柜设有2个温度测点。 温度限值为40℃，监测结果如图5所示。从温度监测界面可以看出，一旦测点温度超过异常值，就会在设备上发出预警信息。显示屏和相关工作人员会得到通知无线报警系统，从而及时遏制情况的进一步蔓延，而且系统简单易懂，方便相关工作人员可以方便地监测实时体温[4]。

6保障高压开关柜无线测温技术

正常使用的措施 为保证无线测温技术在高压开关柜中的正常使用，可采取以下三项措施。

6.1保证相关设备的质量

无线测温系统投入使用前，应严格控制质量，对相关设备和系统的质量进行监控。 同时，还需要考虑设备和系统的性价比，选择质量和寿命较好的产品。

6.2 运行过程中注重维护和保养

无论是测温系统的软件设备还是硬件设备，经过长时间的运行都会出现磨损和老化，这意味着设备有一定的概率出现故障，这就需要相关工作人员对无线进行监控。温度。 定期对设备进行维护和保养，确保其始终处于运行状态，避免因设备损坏、功能失效而导致测温不准确、不及时的问题[5]。

6.3注重监督管理

从宏观层面探讨无线测温系统的日常管理，需要相关人员在对高压开关柜的工作状态进行管理和监督的同时，严格控制测温系统的整体工作流程，这样才能更好的服务于广大用户。工作人员对高压开关柜进行测温工作。

7 安科瑞温度在线监测系统解决方案

7.1 概述

电接点在线测温装置适用于高低压电缆接头、断路器触头、刀开关、高压电缆中间头、干式变压器、低压大电流设备的温度监测。开关柜在运行过程中防止氧化。 、松动、灰尘等因素造成触点接触电阻过大、发热成为安全隐患，提高了设备​​安全性，及时、连续、准确地反映设备的运行状态，降低设备的事故率。

Acrel-2000T无线测温监控系统通过RS485总线或以太网直接与间隔层设备进行通信。 系统设计遵循国际标准-RTU、-TCP等传输协议，安全性、可靠性和开放性大大提高。 提升。 系统具有遥信、遥测、遥控、遥调、远程设置、事件报警、曲线、柱状图、报表和用户管理等功能。 可以监控无线测温系统的设备运行状态，实现快速报警响应，预防严重故障。 。

7.2 应用场所

适用于泛在电力物联网、钢厂、化工、水泥、数据中心、医院、机场、电厂、煤矿等厂矿企业、变电站、配电站等电力设备的温度监测。

7.3 系统结构

温度在线监测系统结构图

7.4 系统功能

测温系统主机Acrel-2000T安装在值班监控室，可远程监控系统内所有开关柜的运行温度状态。 该系统具有以下主要功能：

.温度显示：显示配电系统各测温点的实时值，还可实现电脑WEB/手机APP远程查看数据。

.温度曲线：查看各测温点的温度趋势曲线。

.运行报表：查询并打印各测温点的温度数据。

.实时报警：系统可对各测温点温度异常发出报警。 系统具有实时语音报警功能，可以对所有事件发出语音报警。 报警方式包括弹窗、语音报警等，短信/APP还可以推送报警信息，及时提醒值班人员。

.历史事件查询：可以存储和管理温度超限等事件记录，方便用户追溯系统事件和报警历史、查询统计、分析事故。

7.5 系统硬件配置

温度在线监测系统主要由设备层的温度传感器和温度采集/显示单元、通信层的边缘计算网关、站控层的测温系统主机组成，实现对温度的在线监测。变配电系统的关键电气部分。

姓名

形状

模型

参数说明

系统配置软件

Acrel-2000/T

硬件：内存4G，硬盘500G，网口。

显示屏：21英寸，分辨率1280*1024。

操作系统：简体中文旗舰版。

数据库系统：08R2。
