摘要：根据安防领域的需求，设计了一种智能监控报警系统。该系统由远程控制子系统和监控报警子系统两部分组成。远程控制子系统实现监控报警系统报警电话的添加和删除、监控的布防和撤防、系统的启动和关闭、远程报警方式的选择等。报警子系统可实时监测多路报警，采样频率为1.67kHz，具有可靠的抗光干扰性能，适用于昼夜监测。当情况发生时，系统可以当场发出高分贝的尖叫声，同时触发智能通讯系统

远程短信或语音电话报警。实验表明红外报警系统，该系统方便、经济、可靠、稳定，具有良好的实时性。能准确监控，及时报警。

关键词：红外遥控；多通道监控；系统扩展；现场报警

0 前言

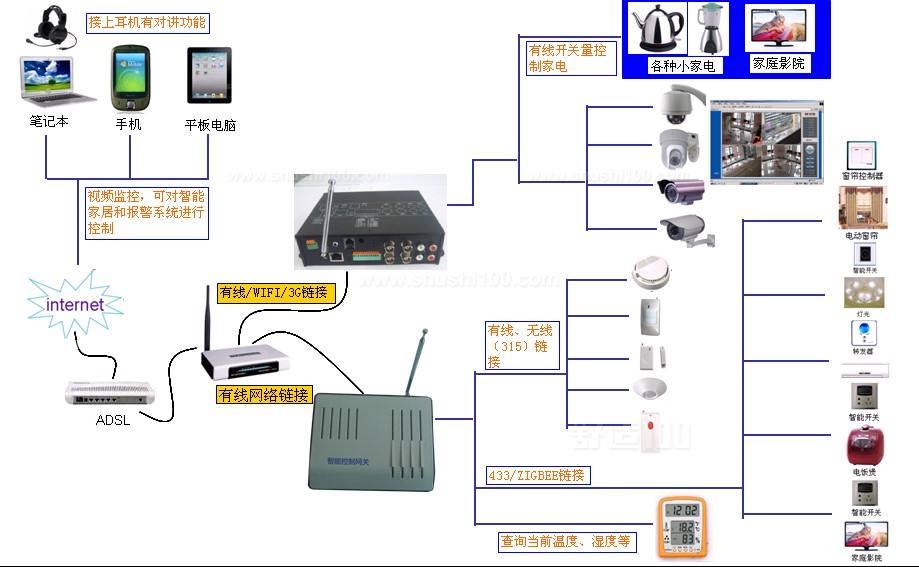

智能防盗报警系统在维护国家、集体和个人财产安全中的作用越来越重要。因此，功能完善、性能稳定、操作方便的智能防盗报警系统的研究成为人们关注的焦点。

本文的设计主要基于遥控系统、红外传感器监控报警系统、单片机应用系统的实现。

1 系统特点

系统功能包括遥控系统功能和监控报警系统功能两部分。

遥控系统由遥控待机/解锁键、数字键、操作键、功能键四部分组成。当遥控器一定时间不操作时，遥控器键盘将被锁定，数码管显示也将关闭，遥控器系统将进入自动待机省电模式。这时，只有同时按下两个解锁键，遥控键盘才能解锁，重新正常工作。数字键包括数字 0 到 9，用于输入报警电话号码和密码。

操作键包括向上键、向下键、清除键、返回键、选择键和主页键。操作键的选择键可以进行各级菜单和功能选择；上、下键可循环浏览各级菜单目录和报警电话簿；返回键可以返回上一级选择的子目录，直到首页；home键可以在任意菜单状态下直接返回首页。

功能键包括菜单键、监控布撤防键、系统开机/关机键。功能键可以实现监控报警系统的报警呼叫的编辑、添加和删除红外报警系统，设置和修改密码，监控布撤防，系统启动和关闭，以及通过短信或电话拨号选择远程报警方式。

遥控器传输的关键数据在软件层封装在帧协议中，在硬件层对红外发射和接收信号进行调制解调，使遥控器能够以较高的速度传输无线数据。可靠性高，可进行多路遥控。只要同一个接收系统支持，就可以进行多个远程控制，让同一个遥控器可以方便地管理多个需要远程控制的设备。

监控报警系统可对多种报警情况进行实时并行监控和报警。报警定时采集频率为1.67kHZ。每个警情都可以独立监控和报警。因此，它具有良好的并发处理和实时处理性能。红外信号调制解调，实现抗光照、温度等环境干扰，昼夜报警监控。现场报警电路可在继电器的控制下发出高分贝的尖叫声，对窃贼采取有效的震慑措施。系统三总线技术扩展后，监控报警系统拥有32K数据存储器、大量外部扩展I/O口、液晶显示器等丰富的外围资源。扩展的32K外置数据存储器可与大容量信息的智能防盗报警设备通信系统进行通信，从而为警用图像采集与存储的扩展、警用现场画面的GPRS彩信传输等功能提供硬件系统支持。该系统具有远程控制操作快捷、系统设置方便、报警监控可靠、实时多路报警、外围资源丰富、扩展修改灵活等突出特点。

2 系统硬件设计

系统的硬件设计包括远程控制系统和监控报警系统的硬件设计。遥控系统硬件设计由电源电路、矩阵键盘扫描电路、待机和解锁电路、红外无线发射发射电路、数码管显示电路组成；现场报警、红外遥控接收等模块及系统整体硬件电路设计。

2.1 系统硬件整体架构

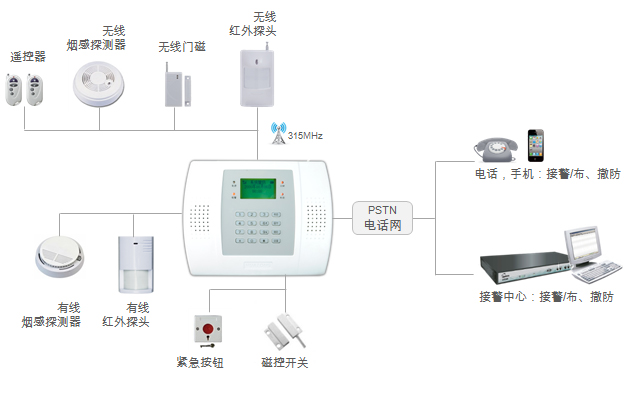

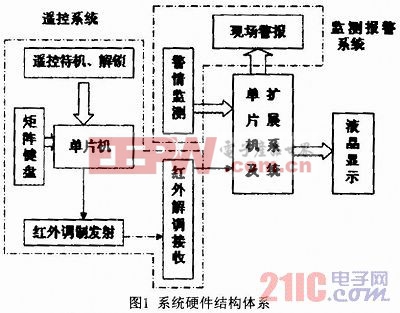

智能防盗报警设备由遥控系统、监控报警系统、单片机扩展系统、液晶显示和报警通讯系统五部分组成。系统硬件总体结构如图1所示。

本文引用地址：

2.2 红外遥控模块

红外遥控器由单片机控制。硬件由遥控键盘扫描电路、单片机待机解锁电路、电源电路、数码管键值显示电路、单片机最小系统电路和红外数据传输电路组成。
