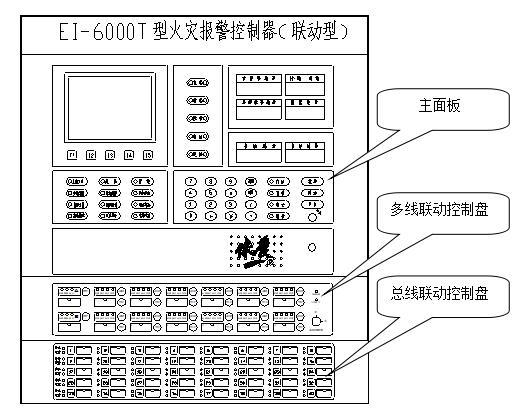

1 个面板布局

如图：

控制器面板布局

2 主面板

2.1 个按钮

[Auto]用于切换联动控制状态。当控制器处于手动状态时，按【Auto】键，控制器切换到自动控制状态，指示灯亮；再次按下时，控制器将切换回手动状态。控制状态，指示灯同时熄灭。控制状态不受复位操作的影响。

【自检】按此键可对控制器面板上的所有指示灯、数码管、LCD、扬声器等进行自检。当有火警或监控报警时，【自检】键将被屏蔽。

【电话】插入分机后，按此键可清除控制器的电话铃声。

【静音】当控制器有报警时，喇叭会发出声音，按【静音】键清除声音。

【联动】任意状态下按【联动】键，直接进入联动控制子菜单。

【复位】复位控制器。请注意，火警和监控信号必须复位才能消除。

[Menu]、[]、[]用于编程、设置、菜单操作等。

[+]、[*]、[,]、[/]、[-]用于编写输出模块和多行联动键盘时输入逻辑表达式。

【0】~【9】数字键，用于编程、设置、菜单操作、输入密码等。

2.2 指标

火警：当控制器发现火警时，指示灯会亮。

警告：当控制器发现有警告时，指示灯会亮。

监控：当控制器发现防盗报警器、可燃气体报警器、压力开关和水流指示器的输入信号时，指示灯亮。

启动：当控制器向输出模块发出启动命令或多线联动启动时，指示灯亮；如果开机10秒后设备没有反馈，指示灯会闪烁。

反馈：当控制器收到输出模块控制装置的反馈信号时，指示灯亮。

故障：当控制器发现故障时，指示灯亮。

系统故障：当控制器不能正常工作时，指示灯亮。

通讯故障：当控制器为集中机，与其他区域机的网络通讯出现故障时，指示灯亮。

延时指示：当输出模块处于延时动作期间，指示灯亮。

系统测试：控制器进行系统测试时，指示灯亮。

屏蔽：当控制器总线上的元件被屏蔽或声光输出被屏蔽时，指示灯亮。

防盗指示灯：当控制器通过开关设置使连接的防盗探测器工作时，指示灯亮。

气体喷雾：当控制器通过输出模块接收到喷雾反馈信号时，指示灯亮。

主电源工作：指示主电源的工作状态。当主电源（交流电源）正常工作时，指示灯亮。

主电源故障：当主电源被切断或欠压无法正常工作时，指示灯亮。

后备电源运行：表示后备电源工作状态。备用电源（电池）工作时，指示灯亮。

后备电源故障：当后备电源被切断时，指示灯亮。

Auto：当指示灯亮时，表示控制器处于自动控制状态；当指示灯熄灭时，表示处于手动控制状态。

自检：当控制器自检或电路元件处于自检状态时，指示灯亮；自检结束后，指示灯熄灭。

电话：电话总线上接有分机时，指示灯亮；移除扩展时，指示灯熄灭。

静音：当扬声器通过静音按钮停止发声时，指示灯亮。

2.3位数码管

数码管显示的时间信息每分钟刷新一次，秒指示灯每秒闪烁一次。数码管显示的其他信息每3秒刷新一次。

第一报警地址：显示第一火警的线路和地址信息。

小时和分钟：显示系统的小时和分钟信息。

后续报警地址：显示后续火灾报警的线路及地址，或预警、监控、故障的线路及地址信息，最多999条信息。注意：当系统有火警、监控或警告信息时，数码管不显示当前系统的部件故障信息。

报警总数：显示当前的报警总数。

启动地址：显示正在启动的输出模块的循环和地址信息。最大信息数为 999。

启动总数：显示系统中所有启动的总数。

2.4 键盘锁

键盘锁的箭头向上时为关闭状态，箭头向右时为打开状态。

键盘锁关闭时，只能进行“静音”操作；开锁时，允许“自动”、“自检”、“复位”、“菜单”和联动键盘操作，并可输入密码。

2.5液晶显示器

液晶显示屏上显示的信息包

{!-- --}

包括：火警、预警、监管、故障、联动信息、菜单及各种提示信息。液晶显示屏最下面一行显示【F1】～【F5】的功能定义。

系统运行时，如果5分钟内没有按键操作，系统运行正常，或者5分钟内没有新的报警和联动信息，液晶屏会自动关闭。退出菜单操作。当用户按任意键或显示新的报警或联动信息时，液晶屏将重新打开。

2.5.1正常运行显示

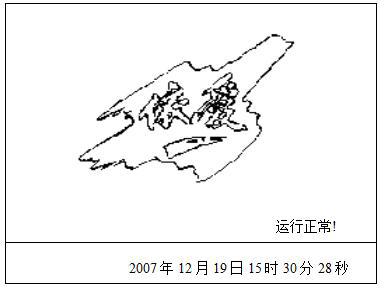

系统正常运行时，LCD界面如图所示。

普通液晶界面

2.5.2报警及联动信息显示

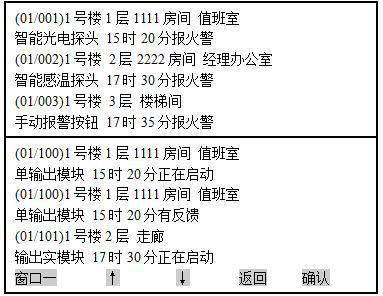

当有报警或联动信息无菜单操作时，液晶屏分为两个窗口，窗口以横线分隔。活动窗口可以通过窗口切换键[F1]进行切换，LCD在切换键[F1]上显示当前活动窗口号，如图。当前所有按键操作对当前活动窗口有效。

报警与联动显示界面同屏

窗口1位于屏幕上方，显示最新的三个“报警故障信息”，主要显示火警、监管、预警和故障、屏蔽信息。有报警信息时，屏幕不显示当前故障信息，但可通过菜单查询。可以通过翻页键浏览窗口中显示的信息。窗口1的显示区域是一个环形缓冲区，最多显示255条消息。当显示超过255条消息时，最早显示的消息将被覆盖。

窗口2位于屏幕下方，显示最新的三个“联动动作信息”，主要显示当前延迟、启动、反馈模块信息。可以通过翻页键浏览窗口中显示的信息。窗口2的显示区域是一个环形缓冲区，最多显示255条消息。当显示超过255条消息时，会覆盖最早显示的消息。

滚动[↑]、[↓]时，当前报警信息会上下滚动。火警时，每次滚动一条信息，非火警时每次滚动三条信息。每 10 秒自动滚动一次消息。

每条信息包括报警元件的线路/地址号、元件的物理位置（楼号、楼层号、房间、汉字注解）、报警元件的类型、报警时间、报警类型。

系统报警信息显示按照火警、监督、预警、故障、屏蔽的优先级从高到低排列。当有高优先级报警信息时，不显示低优先级报警信息。

2.5.3 告警类型说明

火警：表示该部件的探测器或手动报警器等火警触发元件进入火警状态。

预报警：表示该部分的探测器处于火警状态，但需要接收到其他探测器的火警信号才能发出火警信号。

Fault：表示存在组件故障。

未编程：表示有零件未编程声光报警灯，需要进入编程菜单进行编程。

总线短路：表示总线短路。

输出断线：表示多线联动按键或开关模块的输出线断线。

输出短路：表示多线联动按键或开关模块的输出线短路。

多线联动板通讯故障：多线联动板与CPU板无法正常通讯。

反馈：表示模块接收到设备的动作信号。

：表示联动输出处于启动状态。

：表示联动输出处于延迟状态。

已屏蔽：表示该组件已被屏蔽，无法报警或输出。

2.5.4个菜单操作显示

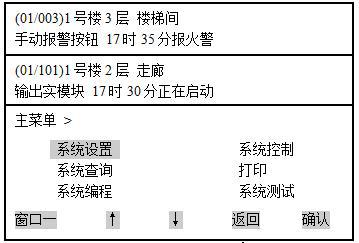

执行菜单操作时，液晶屏分为三个窗口。窗口由水平线分隔。从上到下依次为窗口一、 2 和 3。窗口切换仍然是按[F1]键进行的。活动窗口，LCD在切换键[F1]上显示当前活动窗口号。当前所有按键操作对当前活动窗口有效，如图。

菜单操作活动窗口

此时，窗口1和窗口2只显示最新的报警或联动信息。窗口 1 和窗口 2 的操作同上。菜单操作详情请参考

菜单操作部分。

3 多行联动键盘

3.1 个指标

故障，按键或开关模块输出线短路或开路时灯亮。

屏蔽，当声光输出被屏蔽时，灯亮。

Start（声光），表示声光按钮的对应状态。按下按钮并发出启动命令时灯亮，再次按下按钮发出关机命令后灯熄灭。

请求，当按钮满足启动逻辑关系但控制器处于手动状态或延迟状态时灯亮。

启动（多行），当按钮满足逻辑关系且处于自动状态时，或者当按下对应的启动按钮发出启动命令时，灯亮，当对应的停止按钮被按下时按下发出关机命令，灯熄灭（如果10秒后发出启动命令，如果设备没有反馈，指示灯会闪烁）。

反馈，当按键对应的设备有反馈时灯亮；当反馈消失时，指示灯将熄灭。

允许操作，键盘锁开启时灯亮，此时允许联动键操作；键盘锁关闭时，灯灭，按键操作无效。

线路故障，当任一按键线路或开关模块线路故障时，该灯会亮。

3.2 个按钮

每个多线联动键盘有14组按键，前2组对应声光输出，后12组可通过切换模块启停现场设备。

3.3 键盘锁

键盘锁的箭头向上时为关闭状态，箭头向右时为打开状态；

当键盘锁开启时，对应的“允许操作”灯亮，允许按键操作。

4总线联动键盘

4.1 个指标

启动，提示按键操作，灯亮，表示已经向按键对应的输出模块发送了启动命令（如果在发出启动命令10秒后设备无反馈，则灯为闪烁）。

反馈，表示key对应的输出模块控制的设备，或者对应分区中的设备，或者对应类型的设备有反馈。

4.2 个按钮

每个联动键盘有 40 个按键，每个按键都可以编程为按类、分区或环回地址打开（或关闭）。用法如下：

1）按类启动：当控制器有报警信息时，按下按钮按类启动，该类中满足逻辑关系的输出模块将立即启动，相应的“启动”灯亮将同时开启。对应班级关闭的“开始”灯熄灭；该类输出模块有动作反馈时，对应的“反馈”灯亮，当所有反馈消失时声光报警灯，对应的“反馈”灯熄灭。

2）按分区启动：当控制器有报警信息时，按下按键按分区启动，则该分区内满足逻辑关系的输出模块立即启动，相应的“启动”灯亮将同时开启。对应分区关闭的“启动”灯熄灭；当该分区的输出模块有运动反馈时，对应的“反馈”灯亮，当所有反馈消失时，对应的“反馈”灯熄灭。

3）按类关闭：当控制器有报警且该类有输出模块已启动或正在延迟时，立即关闭这些输出模块，“启动”灯亮的键将同时打开。对应的逐课启动灯熄灭。

4）按分区关闭：当控制器有报警且该分区内有输出模块已经启动或正在延时时，这些输出模块立即关闭，控制器的“启动”灯亮钥匙将同时亮起。按分区启动对应的“启动”灯熄灭。

5）根据循环地址动作：任何时候，打开键盘锁，按下此键，对应的输出模块立即启动，“启动”灯亮；再按一下，输出模块将被激活立即关闭，“启动”灯熄灭；当输出模块有动作反馈时，对应的“反馈”灯亮，当该输出模块的反馈消失时，对应的“反馈”灯熄灭。

5.查询函数

5.1个消防显示屏查询

有两种查询方式：按线路/地址查询和按楼层查询。

1)按循环/地址搜索

进入按线路/地址查询菜单时，需要输入要查询的显示面板的线路和地址。当输入电路/地址有对应的显示面板时，屏幕会显示显示面板和下一个显示面板的详细编程信息。每个屏幕显示两条查询消息。 page）和【F3】（下一页）翻页查看。按【返回】键退出当前查询。

2) 按楼层搜索

进入楼层查询菜单时，需要输入要查询的显示面板的楼号和楼层号。

当有显示面板编程的楼层和楼层号码与输入的楼层和楼层号码一致时，屏幕会显示显示面板的编程信息，每个屏幕会显示两条信息。 【F3】（下一页）页面查看。按【返回】键退出当前查询。

当系统中没有与输入的查询信息匹配的对应显示面板时，屏幕提示：“没有相关的查询信息！”。

5.2个检测器查询

探测器查询分为按线路/地址和按楼层两种查询方式，与火灾显示面板上的查询操作相同。

5.3 输入输出模块查询

智能单输入模块和智能单输出模块的查询分为按线路/地址查询和按楼层查询两种方式，与消防显示屏查询操作流程相同。

智能输入输出模块查询分为按线路/地址、按楼层、按单点三种查询方式。前两种方法的操作过程与火灾显示面板查询相同；单点查询就是列出这个真实地址及其对应的所有虚拟地址模块的编程信息。

5.4个报警按键、电话模块及声光报警查询

智能手动报警按钮、智能消火栓按钮、电话模块、声光报警器均有按线路/地址和按楼层两种查询方式。操作过程同火灾显示面板查询。

5.5总线联动键盘查询

总线联动键盘查询主要用于联动键的编程信息查询。查询时只需输入要查询的联动键的板号和键号即可。当输入的板卡号和键号有编程信息时，会显示当前键号和后续键号的编程信息；当输入的板卡号和按键号未编程时，会检查后续按键是否已编程，有则显示。对应的编程信息，不会显示编程信息。

5.6 多行联动键盘查询

多行联动键盘查询需要输入查询键的板号和键号。系统从当前输入的板号和键号向后查找键信息。当有编程信息时，显示当前键号和后续键号。如果从当前输入的键号到最后一个键没有编程，会显示“没有相关的查询信息！”。

5.7远程语音电话查询

可查询用户级和安装公司级远程语音电话号码。

5.8区控制模式查询

如果本机为集中机，可查询区域机的联动控制方式（手动或自动）。

5.9 历史信息（安装公司级别）

可查询机器运行过程中的火警、联动、监管、故障、预警、屏蔽等历史记录信息。
