强光探照灯智能照明系统采用模块化分布式结构，一般由输入单元、输出单元和系统单元三部分组成。在一些复杂的智能照明控制系统中，还需要辅助单元和系统软件。

一、输入单元

输入单元的作用是将外部控制信号转换为系统信号，作为控制依据。输入单元包括控制面板、液晶显示触摸屏、智能传感器、时钟管理器和遥控器。

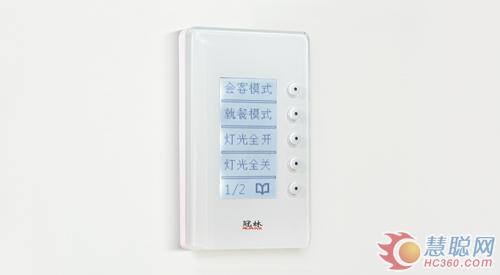

1.控制面板

控制面板是供人们直观操作和控制照明场景的部件。相当于传统照明系统中的照明开关。它安装在操作方便的地方，由微处理器控制，可通过编程完成各种控制要求。 .

控制面板通常有以下功能：

(1)开始或改变场景：控制面板上的每个数字键代表一个灯光场景，按一个按钮可以实现一个场景。可以根据场景需要选择一个控制面板按键数.

(2)场景记忆：当照明系统因突然断电或其他故障而停止工作时，照明系统会随着故障的排除而恢复到故障前的场景状态。

(3)临时改变灯光亮度：在某些情况下，可能需要对现有场景进行细微调整。改变场景的要求。

(4)更改场景设置：当需要更改所需的场景设置时，可以借助一些编程设备，重新修改原有的场景设置。

(5)区域的划分或合并：根据区域的划分，划分为几个小区域时，控制面板可以实现对每个小区域的单独控制；当几个小区域合并为一个大区域时区域，面板也可以实现联动控制。

(6)信号整形：对命令发送的信号进行整形，大大降低了操作命令的误码率，可靠性极高。

(7)可编程时序和逻辑控制：可编程控制面板，功能强大，可独立存储和编写多个预设时序和逻辑程序。

部分控制面板还具有其他功能，例如选择背景音乐源（如CD/VCD/DVD/SATV等）或调节音量。

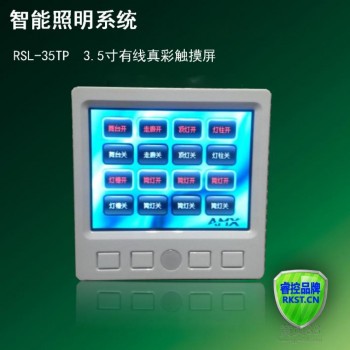

2.液晶触摸屏

当需要在控制面板上清晰表达场景控制状态的图像时，可选择液晶触摸屏。它是一种高级人机界面，具有信息存储和记忆功能，可显示多种屏幕图像及相关信息，实现直观的多功能、多区域控制。

液晶触摸屏通常具有以下功能：

(1)具有场景选择、场景编辑和各种条件的定时控制功能，甚至是灯光场景的开始和场景的褪色。

(2)内置时钟，一般是365天的天文钟，可以根据阳光的变化充分利用自然光。

(3)带内存，比普通控制板具有更多场景记忆功能，不受外接供电情况影响。

(4)有些甚至可以设置密码保护，实现多级用户管理。

3.智能传感器

智能传感器是在系统中实现智能照明管理的自动信息传感元件。具有动态和静态检测（用于识别是否有人进入房间）、动态照明检测（用于自动阳光补偿）和接收红外或无线遥控等功能。

传感器接口模块用于连接光照检测、占用检测、运动检测等传感器。

4.时钟管理器

时间管理模块的时钟可以与控制系统总线上的所有设备接口，实现自动事务和实时事件控制。可用于设置一周或一年内复杂照明事件和任务的顺序，可对客厅、餐厅、卧室、卫生间、走廊、景观照明等具有周期性控制特征的场所实施顺序控制。一个时钟管理器可以管理多个区域，每个区域可以有多个循环和多个场景。

二、输出单元

输出单元的作用是：接收总线上的控制信号，控制相应的负载回路，实现照明控制。

输出单元包括开关控制模块、调光控制模块、开关量控制模块等模拟量输出单元。

1.开关控制模块

开关控制模块的基本原理是通过继电器输出节点控制电源的开关，从而控制光源的通断。

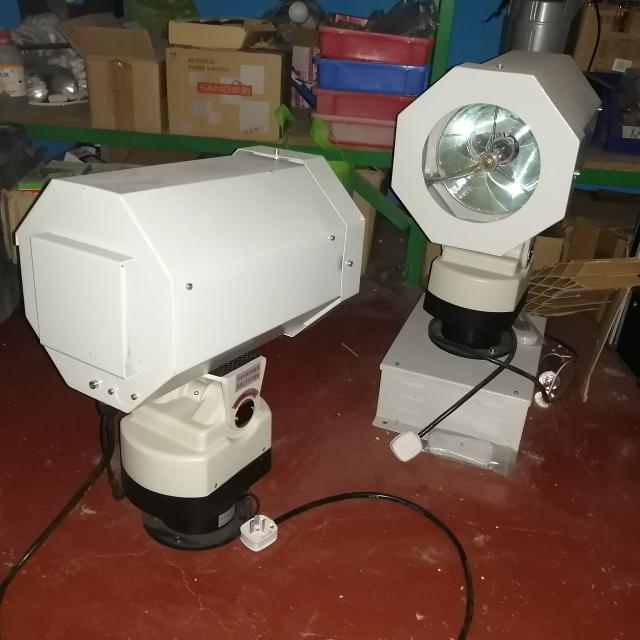

在强光探照灯的照明电路中，强光探照灯的驱动电源可以控制强光探照灯的开关。根据不同的应用和需求，强光探照灯的驱动电源有内置和外置两种形式。

2.调光控制模块

调光控制模块是控制系统中的主要设备，其主要功能是实现照明灯具的分阶段调光或无级连续调光。根据调光方式的不同，调光控制分为模拟调光、相控调光和PWM调光三种。

调光控制模块可以存储控制场景。用户通过调试软件编程后，可以方便地在面板上调出不同的组合和不同的明暗灯光效果，满足实际照明需求。同时，当系统因外部因素断电时，恢复供电时会自动恢复断电前的场景。

调光控制模块还具有自定义灯光场景控制顺序的功能灯光控制系统，可以让灯光控制和灯光效果更加丰富多彩。

三、系统单位

系统单元由控制计算机、系统网络、网络附件、编程接口、控制单元和UPS电源等功能独立的部件组成。在系统控制软件的支持下，可以完全通过计算机对照明系统进行实时控制。

1.控制计算机

智能照明控制系统是一种数字控制系统，可以实时监控和管理照明控制网络，并通过控制计算机远程传输相关信息。

2.编程接口

将便携式编程器或电脑插入编程接口并连接系统网络，可对系统任意调光区域的照明场景进行预设、修改或读取，以及每次调光的预设值可以显示电路。

3.控制单元<​​/p>

控制单元是智能照明控制系统的智能控制节点。它以微处理器为核心，并附有相应的外围电路。既可以接受控制计算机的统一管理，又可以按预设程序进行单通道或多通道操作。道路管制。

4.网络配件

网络配件包括网关、服务器、交换机和网络适配器等网络设备。

四、辅助单元

1.多个房间分割模块

用于合并或拆分多个房间的面板控件、用于合并或拆分的干节点输入设置、继电器控制目标、场景、序列、通用开关和单循环调整。

2.电源模块

对于较大的系统，当负载较大时，可以增加电源模块。

3.红外线、无线遥控

方便人们自主控制工作和生活的光环境，红外和无线遥控器有更多的应用空间。

五、系统软件

智能照明控制系统软件应该是功能强大、易于使用的图形化软件，一般包括控制软件、编辑软件、图形监控软件。

1.控制软件

多媒体联动控制软件是一款集灯光控制、音频控制、视频控制、演出控制等为一体的多媒体集中控制软件灯光控制系统，提供第三方控制接口，方便灯光控制系统的扩展。

2.编辑软件

编辑软件可以根据用户的效果要求对节目进行编程，对音频、视频、图像等媒体进行控制。同时，智能灯光控制系统或专业舞台灯光控制系统与第三方提供的系统或设备可通过网络进行联动控制。

通过艺术与科技的结合，可以实现一系列用户需要或满意的效果，从而达到声光同步的目的，给人耳目一新的身心体验。

3.图形监控软件

智能照明控制系统图形监控软件是一款功能强大、便捷的图形化软件，它以图形化的方式对照明灯具的状态进行监控和控制，具有运行数据统计、状态显示与报警、定时控制、场景控制、调光控制等功能。 、超链接等高级功能。
