拆解:声控、支持 Wi-Fi 的调光开关

时间:2022-03-12

想在家中实现“智能”照明?这可以通过将声控 Echo 或/Nest Home 智能设备与 WeMo 或类似开关相结合来实现。但是如果采用这种方式,需要先购买两台不同的设备,并且当声音超出设备麦克风的监听距离时,无法在本地进行调光控制,只能简单的开/关设备,大致。如果一定要使用调光,“智能”灯泡也可能是一种选择,但没有语音控制,而且调光功能只能通过专门的手机应用程序来操作,这对用户来说并不是最好的方法。

当然,你也可以使用该公司的 DWVAA-1BW 智能语音调光器——这就是我们要拆的。

DWVAA-1BW 可用于高达 300W 的可调光 CFL、白炽灯或 LED 照明负载(需要中性),它包含一个多麦克风阵列和一个扬声器,并支持亚马逊的 Alexa 协议(注意:不需要单独的 Echo 设备) . 该设备支持蓝牙和 Wi-Fi,并与亚马逊服务器通信以解码和响应语音输入。此外,它还支持上述移动应用程序和助手,以及通过 IFTTT(If This Then That)的其他协议。

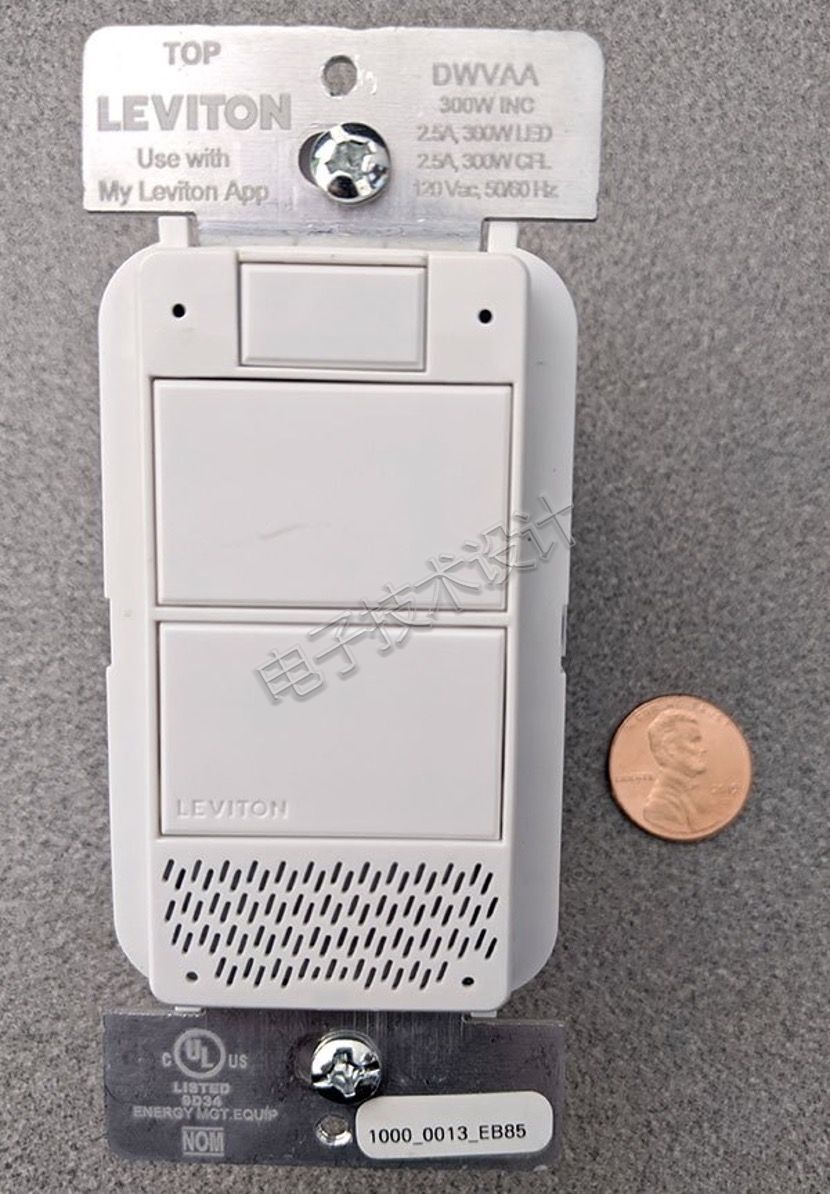

图 1 显示了 DWVAA-1BW 智能语音调光器的外观及其与美分硬币相比的尺寸(直径 0.75in 或 19.05mm)。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 1:DWVAA-1BW 智能语音调光器的尺寸与 1 美分硬币的比较。

让我从我对这款产品的总体印象说起。其中“增亮”和“调光”按键最大,“增亮”按键有明显划痕,质检差令人吃惊。两个大按钮上方的中心是一个发光的“动作”按钮,它具有多种功能,例如在开始时激活 Alexa,以后无需手动操作,或者使用按钮将麦克风静音或取消静音。

说到麦克风,请注意面板上有四个小孔,每个角落一个,我们稍后会介绍。扬声器的位置很容易分辨,就在底部的“烤架”下方。扬声器下方还有另一个不太明显的光源,当房间里的灯关闭时,它会亮起,这样就可以在黑暗中找到调光器,它还反映了连接和其他设备的状态。

设备的侧面比较平,但注意两侧有多个通风槽,如图2所示。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 2:调光器两侧有多个通风槽。

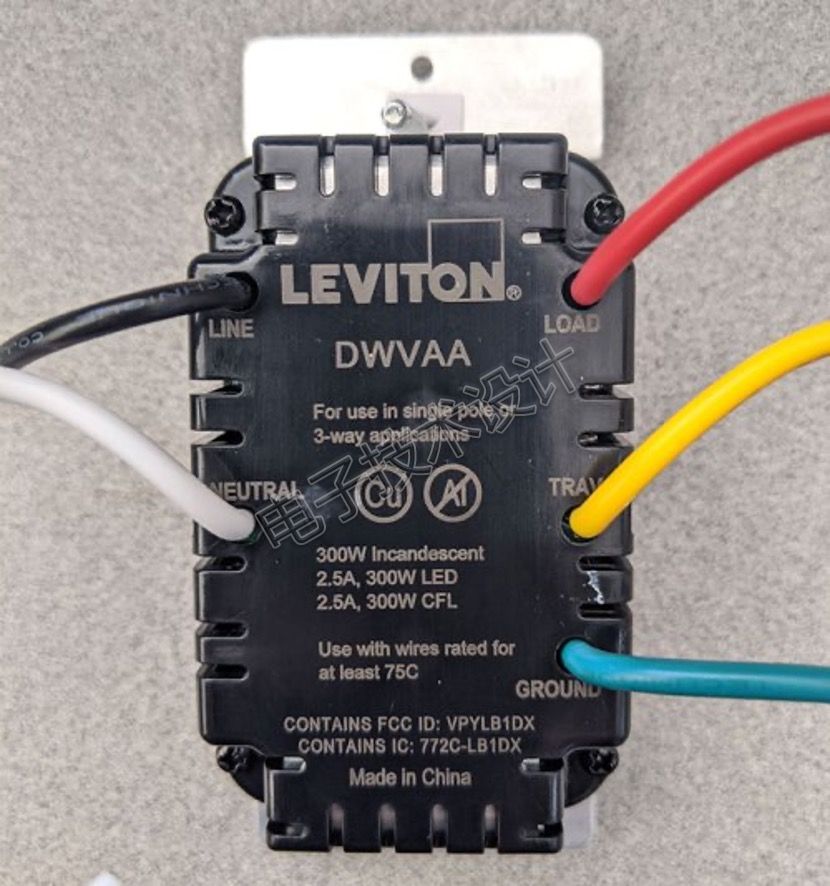

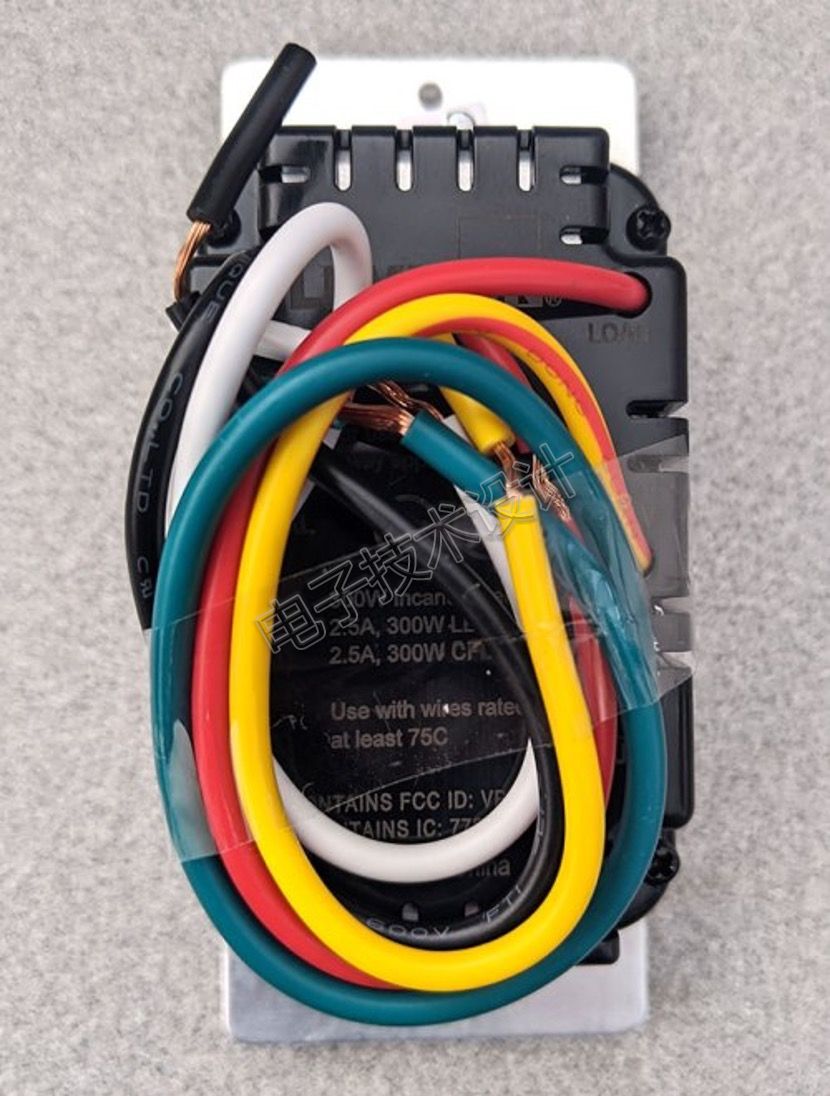

图 3 显示了设备的背面,移除了三根电线以显示一些有趣的东西。

拆解:由语音激活、支持Wi-Fi连接的调光开关

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 3:调光器的背面。

最后是调光器的顶部和底部,如图 4 所示。

led调光器_调奶器与温奶器哪个好_温奶器 调奶器

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 4:调光器的顶部和底部。

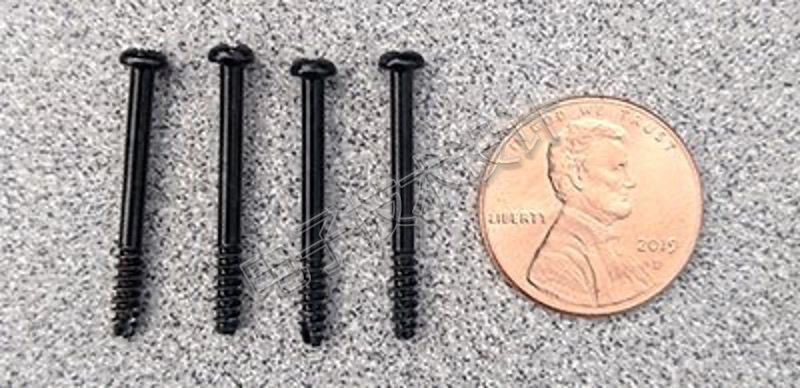

现在拆卸调光器。首先,卸下您在后视图中看到的四个螺钉,您会发现它意外地长(至少我是这么认为的),如图 5 所示。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 5:卸下调光器背面的四个螺丝。

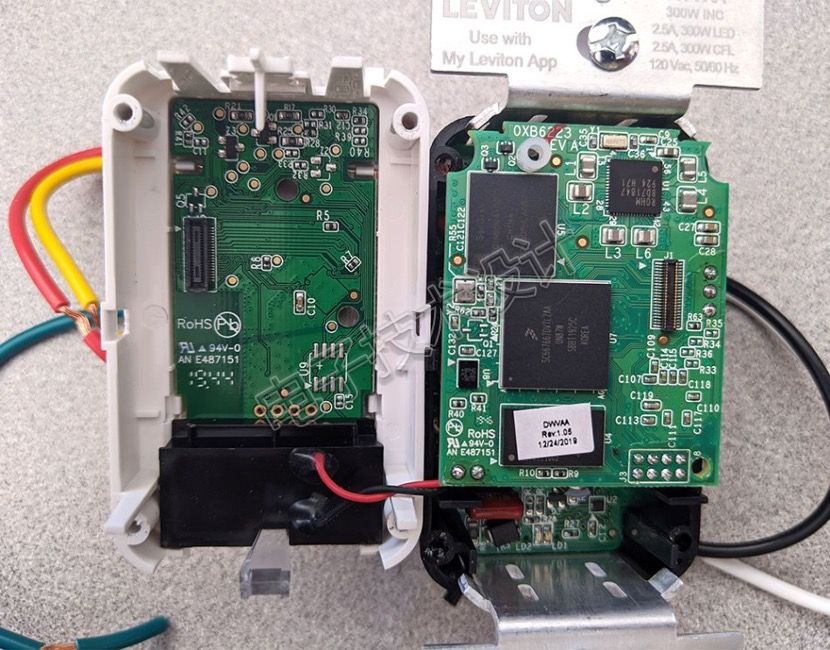

撬开两个正面视图中的卡扣,将两个部分分开,如图 6 所示。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 6:撬开调光器侧面的卡扣,将两个部分分开。

请注意从左侧 PCB 部分扬声器底部突出的透明塑料导光板。您可能会猜到它对应于右侧 PCB“三明治”上的 LED,您是对的(稍后会详细介绍)。还要注意两侧 PCB 之间的两条连接线:左板底部的扬声器,通过红线(正极)和黑线(负极,或“地”)和多触点公/母连接器对(右侧PCB标有J1),由右侧板上的电路驱动。对了,右侧PCB左上角的白色塑料管没用,一定是在那里支撑两个PCB,使整个组件组装更加安全。

图 7 显示了图 6 中调光器左半部分的放大图,看起来并不亮。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 7:图 6 中调光器左半部分的放大图。

图 8 中显示的调光器的右侧组件更有趣(至少对我而言)。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 8:图 6 中调光器右半部分的放大图。

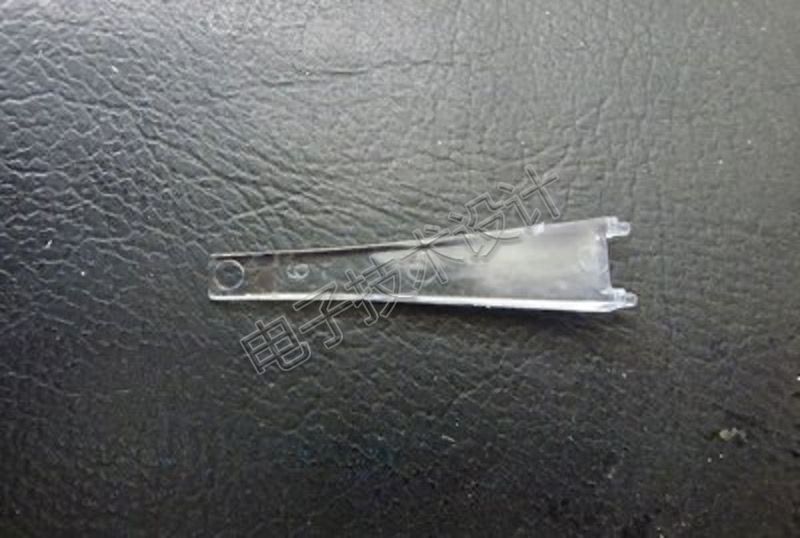

还记得前面提到的光管吗?右侧“三明治”最底部的 PCB 有两个 LED,分别标记为 LD1 和 LD2。图 9 显示了这个透明的塑料光导(在我使用了 30 多年的 HP-15C 科学计算器的破损皮套上)。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 9:透明塑料光导。

再次回到左边的 PCB。如图 10 所示led调光器,取出扬声器和 PCB。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 10:卸下扬声器和 PCB 的左侧外壳。

特别注意顶部通向外部的两个“孔”周围的橡胶垫(稍后会详细介绍)。

图 11 显示了拆下的扬声器背面,清楚地显示了光管穿过的凹口。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 11:拆下的扬声器背面清楚地显示了光管穿过的槽口。

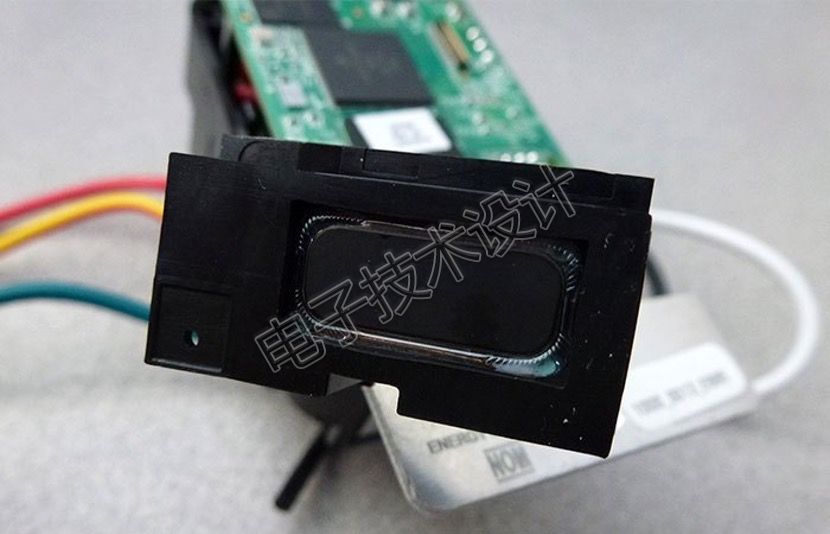

图 12 是扬声器的正面,这是有趣的部分。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 12:扬声器正面。

为什么说好玩?我承认从图片上看并不明显,所以需要解释一下。扬声器环绕大部分是硬塑料,但图片的最左侧部分是橡胶。实际上,有两块这种材料,中间有一个缺口,以便在安装 PCB 时匹配。它充当垫片(稍后会详细介绍),但还要注意底部的孔。

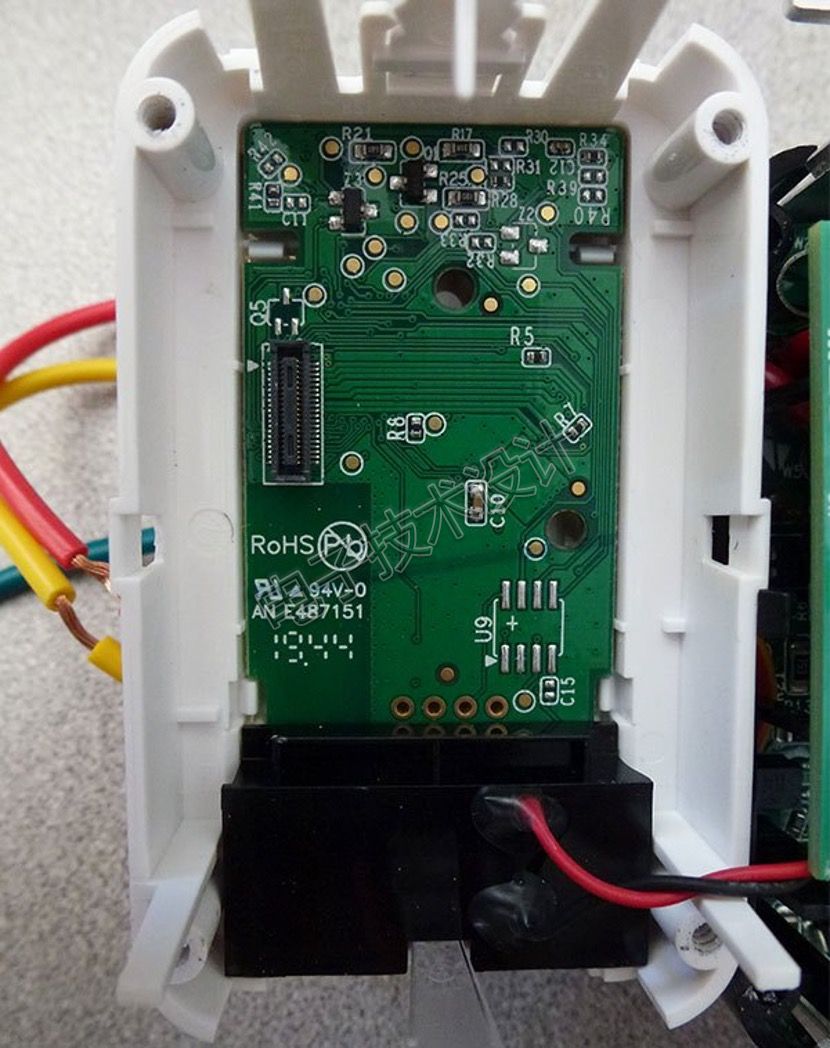

现在让我们看一下与该焊盘匹配的 PCB,如图 13 所示。

温奶器 调奶器_调奶器与温奶器哪个好_led调光器

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 13:与橡胶垫片配合的 PCB。

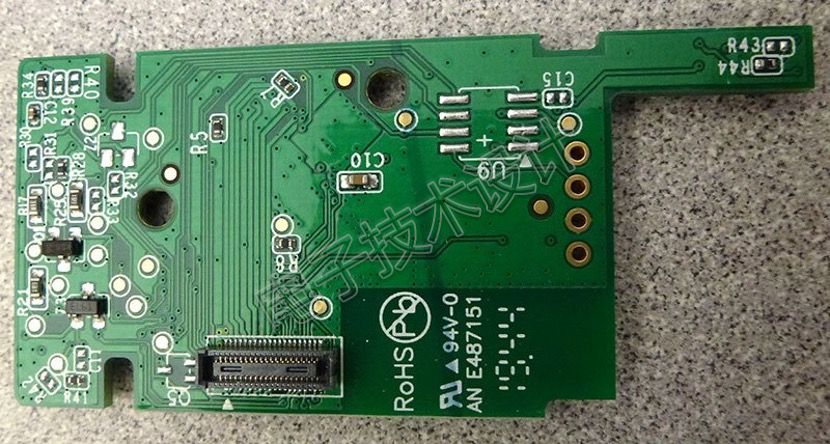

安装扬声器的 PCB 部分以前被挡住,现在只能看到。我的猜测是蓝牙和 Wi-Fi 天线嵌入在这个特定的 PCB 中,它们通过前面提到的 PCB 间连接器与系统的其余部分进行通信,这些连接器位于较高的位置以获得最佳的发送和接收性能,并且尽可能远远离开关深处的嘈杂 AC/DC 和调光器电路。把PCB翻过来更有趣,如图14所示。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 14:PCB 板翻转时更有趣。

首先,PCB的中心有一个长方形的银色IC,标记为U2。搜索并一无所获。上面的标志让人联想到美光科技,但又不完全一样,所以我不认为它是美光的产品(反正我想不通为什么这个位置会有内存芯片)。相反,四个前面板开关很明显(顶部两个对应于操作按钮,它们之间有相关的 LED,另外两个实现“更亮”和“调光”功能)。

现在,终于到了解释前面提到的 DWVAA-1BW 前面板上的 4 个孔和垫片的时候了。DWVAA-1BW 显然在右上角的 U7 位置和左下角的 U8 位置有两个 MEMS 麦克风(供应商未知)。但是,右下角的孔似乎不能用作麦克风输入,我猜它充当扬声器的低音反射端口。左上角的洞是干什么用的?它的位置对应于标记为 U6 的芯片封装,但实际上那里没有芯片。

我的推论:这是一个经典的双麦克风定向阵列配置,其目的是通过算法去除常见的背景噪声,这是我大约 20 年前(意外暴露年龄)在 EDN 上首次谈到的概念。我猜 PCB 上 U8 扩展的位置根本不存在。最初的设计在 U6 和 U7 有 MEMS 麦克风(记得吗?两个地方都有垫片)。我敢打赌,在设计的后期,开发人员发现 U6 和 U7 的距离不足以进行“波束成形”,因此将 MEMS 麦克风从 U6 移到了新添加的 U8 上。

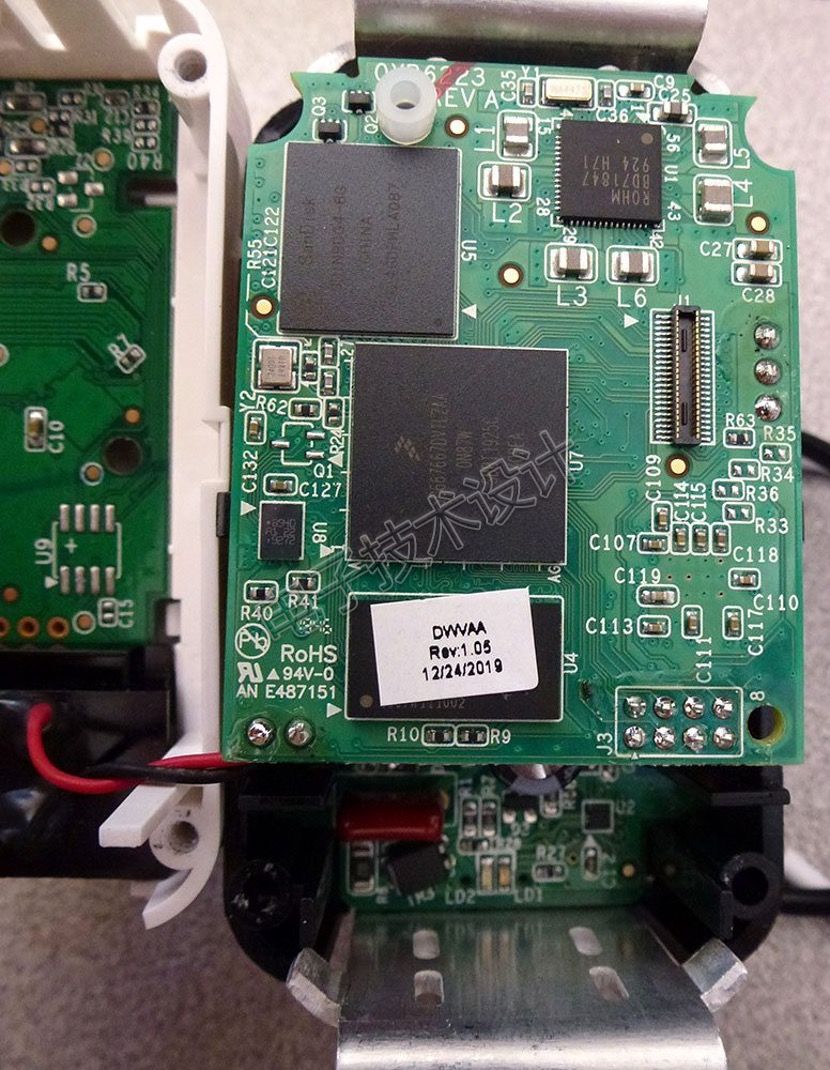

现在,让我们回顾一下图 6 右侧的 PCB,如图 15 所示。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 15:图 6 右侧 PCB 的放大图。

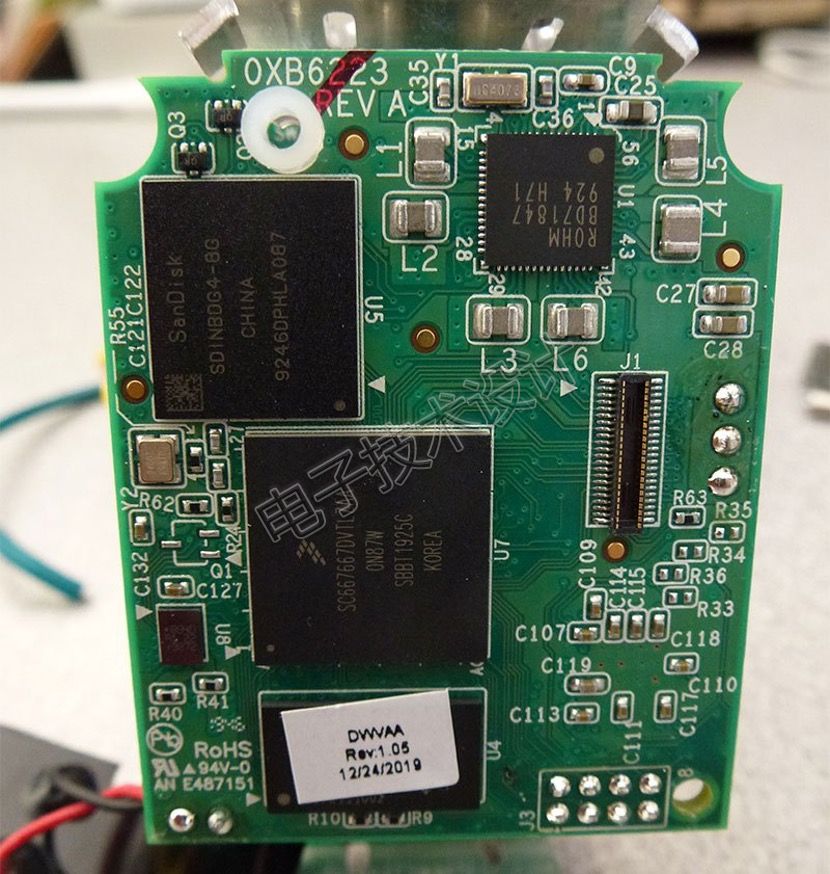

每当我看到芯片上的贴纸时,我怀疑它是一个固件修订贴纸,下面有一个闪存代码存储芯片。但这次我猜错了:撕掉标签,我发现它是一个 96-ball FBGA 封装的 4Gb×16 DDR3L 2133 (PC3L 17000) SDRAM (图 16))。

图 16:PCB 上有一个 SDRAM,采用 96 球 FBGA 封装。

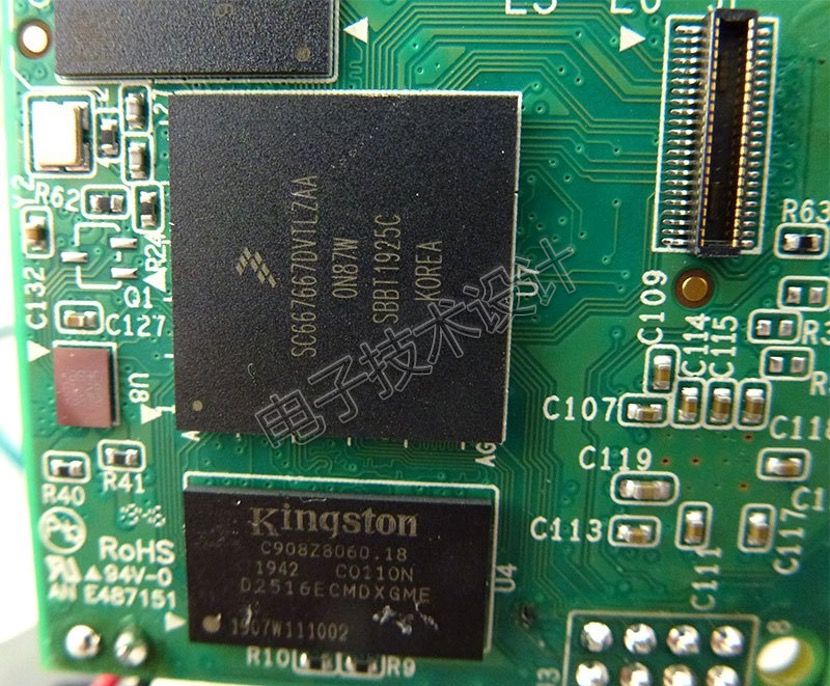

上面是一块很大的芯片,上面有一个非常明显的(现在是NXP)厂商标记(图17),我搜了没找到是什么芯片,但是偶然发现了-on的SoC -模块)。有类似的标记,所以我认为这款芯片应该属于NXP i.MX 8M应用处理器家族,该家族也有Arm -A53和-M4处理器内核。

拆解:由语音激活、支持Wi-Fi连接的调光开关

调奶器与温奶器哪个好_温奶器 调奶器_led调光器

图 17:PCB 上的大芯片有明显的制造商标记。

在这两个芯片旁边,还有另一个芯片也让我感到困惑,它有一个闪亮的表面,使标记在某些光线和角度下不可见(图 18).)。小伙伴们,你们知道这是什么芯片吗?

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 18:两个芯片旁边是一个不明芯片。

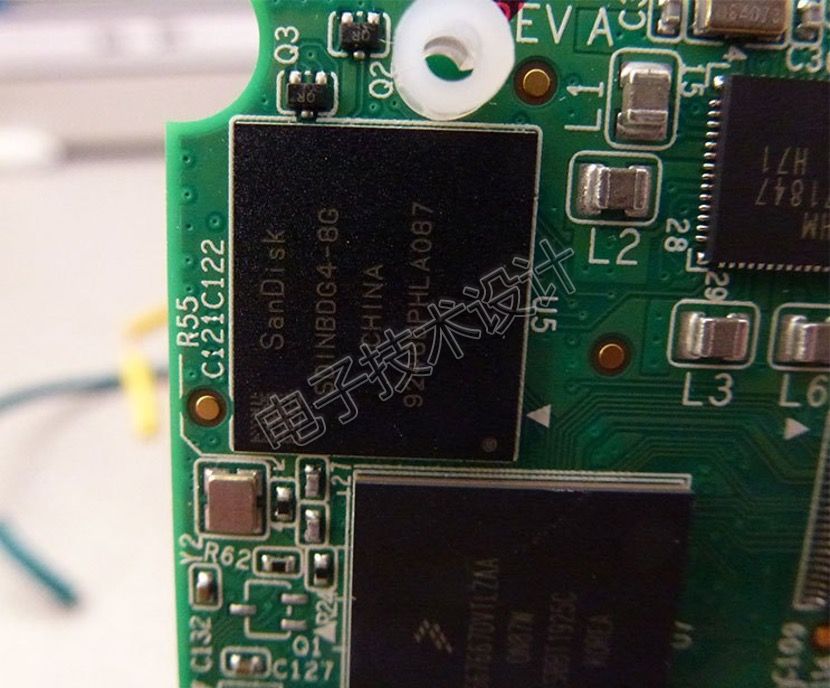

继续往上看,这块PCB的左上角有一块非易失性存储器,和前面提到的SDRAM类似,具体来说是一个-8G 8GB iNAND嵌入式MMC闪存盘(图19).

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 19:-8G 8GB iNAND 嵌入式 MMC 闪存驱动器。

如图20所示,PCB右上角有一个Rohm。根据厂商信息,是i.MX 8M Mini系列的系统PMIC(编者按:电源管理芯片)。啊哈,我猜对了,是系统处理器!

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 20:i.MX 8M Mini 系列的系统电源管理芯片 Rohm。

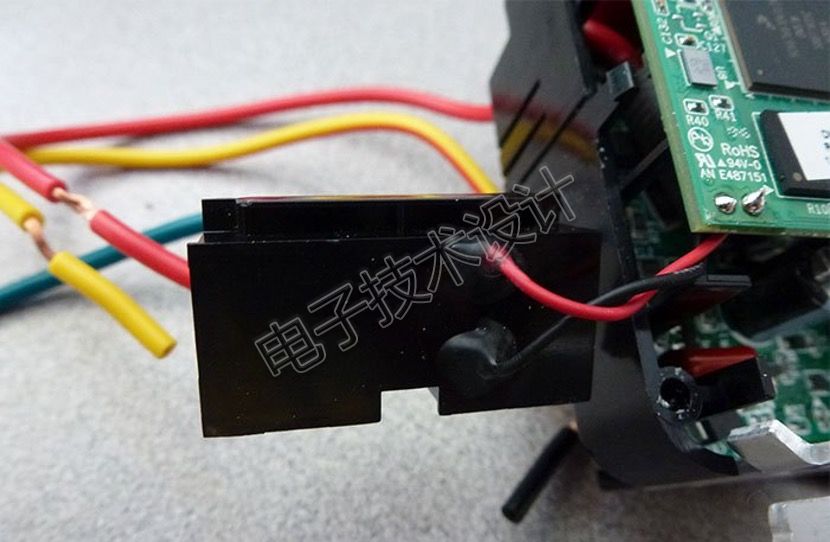

为了进一步进行间谍活动,我从黑色塑料外壳中移除了容纳 PCB“三明治”(以及其他模拟和电源组件)的金属组件,如图 21、图 22 所示。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 21:调光器的黑色塑料外壳。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 22:安装 PCB“三明治”的金属组件。

温奶器 调奶器_led调光器_调奶器与温奶器哪个好

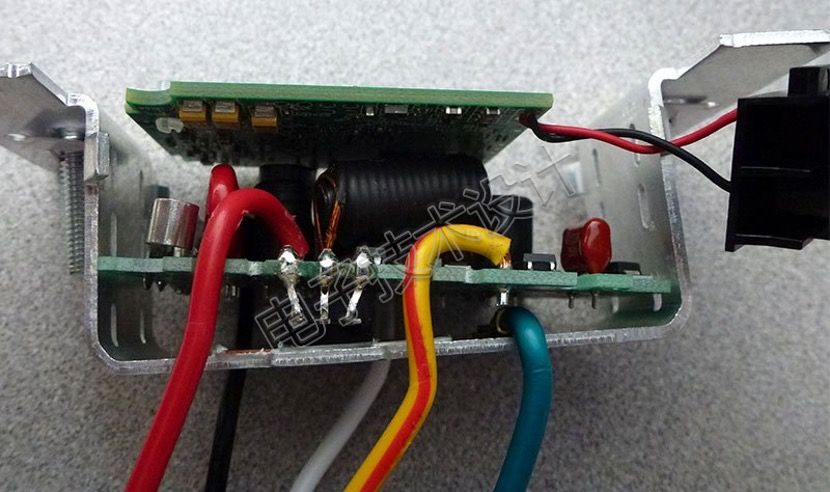

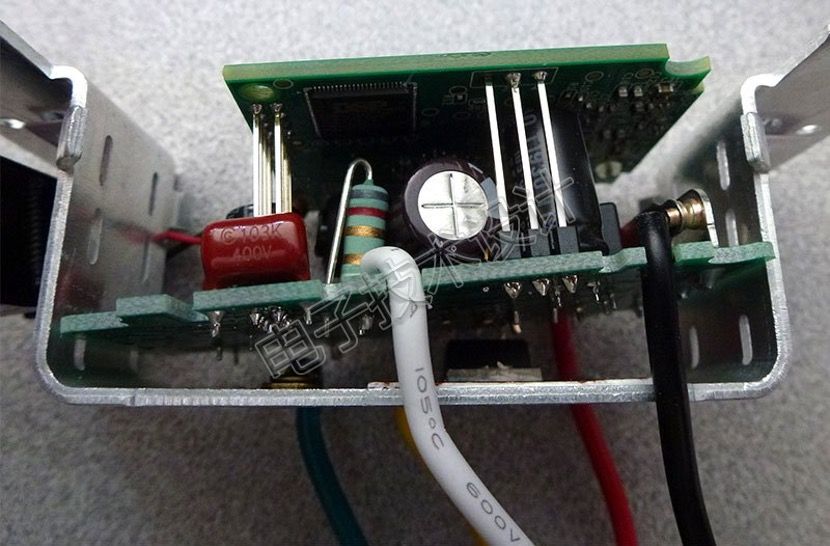

很快,我发现PCB“夹层”中有许多厚的弹簧针,用于将两个PCB层连接在一起,需要一些努力将它们拆焊或夹住才能完全看到内部(图23)。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 23:PCB“三明治”中有许多粗弹簧针。

顺便看看另一端的大功率晶体管,当整个金属组件用作散热器时(图 24).

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 24:PCB“三明治”中的大功率晶体管,其中整个金属组件用作散热器。

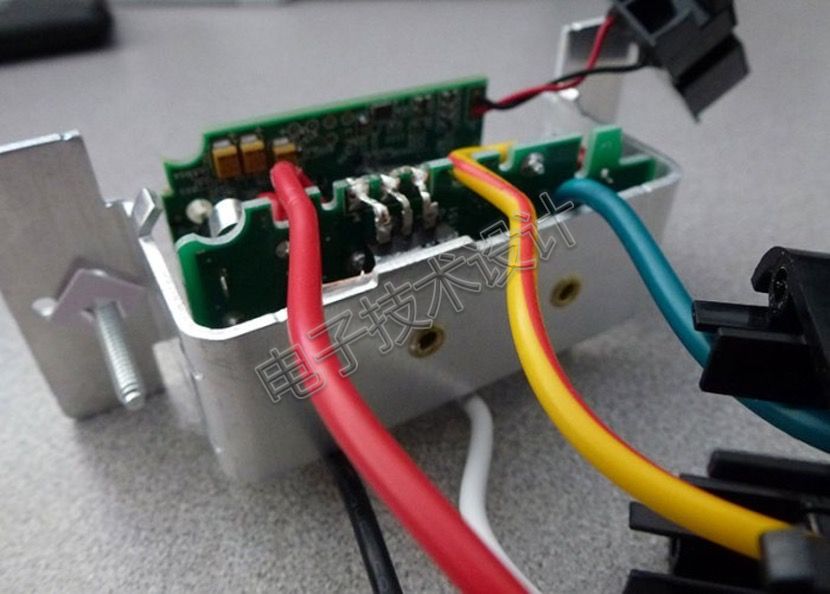

正如我的老读者所知,我尽量在拆解过程中保持设备完好无损,以便在拆解完成后重新组装并捐赠它们。所以当我发现剩下的大部分元件都和传统的调光开关差不多时,我决定用心去探索那些清晰可见的有趣的部分(图25)。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 25:在拆卸过程中尽可能保持设备完好无损,以便重新组装和捐赠。

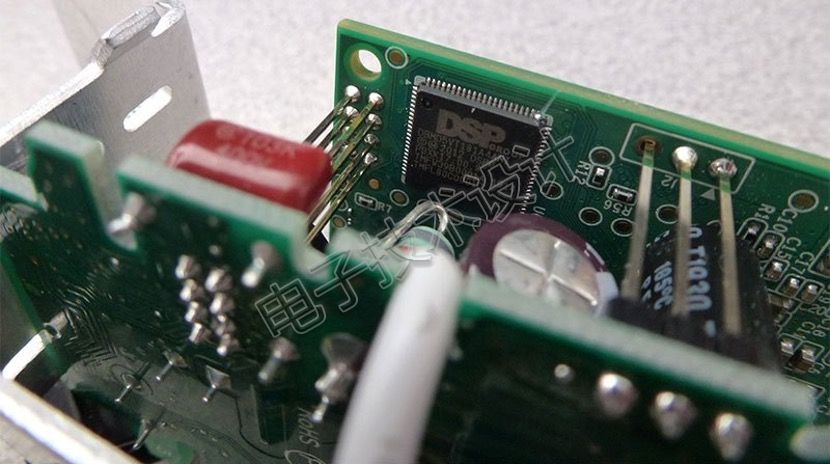

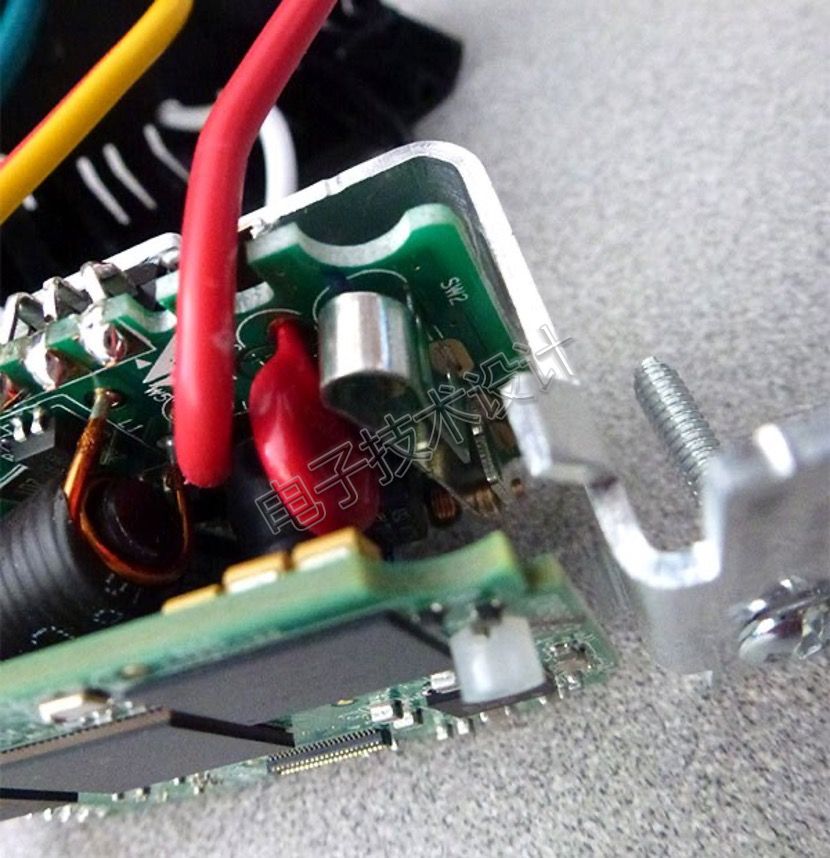

仔细观察我之前看到的最上面的 PCB 的背面,我真的发现了另一个关键的系统组件,如图 26 所示。

拆解:由语音激活、支持Wi-Fi连接的调光开关

图 26:另一个关键系统组件位于最顶层 PCB 的背面。

DSP Group 是一家与我有一定联系的公司。在 1990 年代中期,当我在英特尔的闪存部门工作时,我与他们一起研究了一个参考设计,这可能是世界上第一台完全非易失性数字录音机(例如,虽然当时已经有了数字答录机,但他们使用电池供电的 RAM)。此参考设计包括一个具有媒体固有位编程和块擦除特性(更不用说非无限可擦除)的闪存文件系统,它还可以使用低成本的“坏位”和“坏块”闪存设备(英特尔这些设备通常在测试期间被丢弃)。

当然,所有这些在今天都是司空见惯的,但我们谈论的是四分之一世纪前完成的开发(再次,我真的变老了)!显然,DSP 集团保持了其专业知识,专注于各种音频应用(同时也扩展到其他市场),例如本次拆解中看到的双核 DSP。

最后,亲爱的读者们led调光器,欢迎大家畅所欲言,畅所欲言!

原标题:语音-、Wi-Fi-

(原文发表于其EDN英文网站,参考链接:Voice-、Wi-Fi-。)
