显示面板使用图像向我们传达各种视觉信息。并且通过更好的色彩和分辨率，证实了显示质量得到了稳步发展。对于最近推出的三星，色彩准确度等级非常接近完美，可以由分析机构进行评估和研究。

今天我们来看看DDI（ IC），它是显示面板实现显示的基础元件。

“显示灯”表示TFT控制像素

DDI 代表 IC ( )，是一种小型半导体芯片，用于驱动 OLED 和 LCD 等显示器的许多像素。

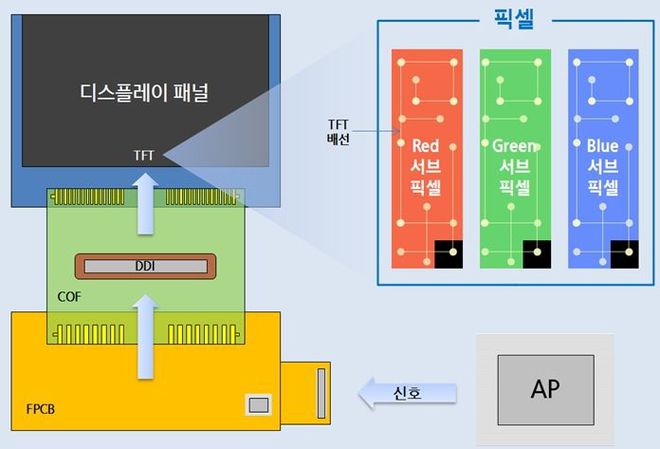

为了让显示器在屏幕上显示信息，用户必须首先通过触摸或遥控器控制设备。接收命令的设备然后将信息传递给大脑的中央处理单元，后者又将用户的命令作为信号处理并将其发送出去。该信号通过称为 PCB 的电路板通过 DDI 传输到面板。此时，DDI 命令每个像素执行一个操作。 DDI通过显示面板中的TFT（薄膜晶体管）控制像素，而不是指向像素。

显示器像素光的三基色RGB（红、绿、蓝）用于显示子像素，这些子像素由TFT（Thin Film ）和DDI控制。 DDI作为AP和面板之间的信号通路，是重要的功能部件，可以在屏幕上显示各种图像信息。

打个比方，如果TFT是在扮演RGB驱动子像素“开关”的角色，那么DDI是在告诉开关如何移动“红绿灯”，可以看作是一个角色。

DDI 类型

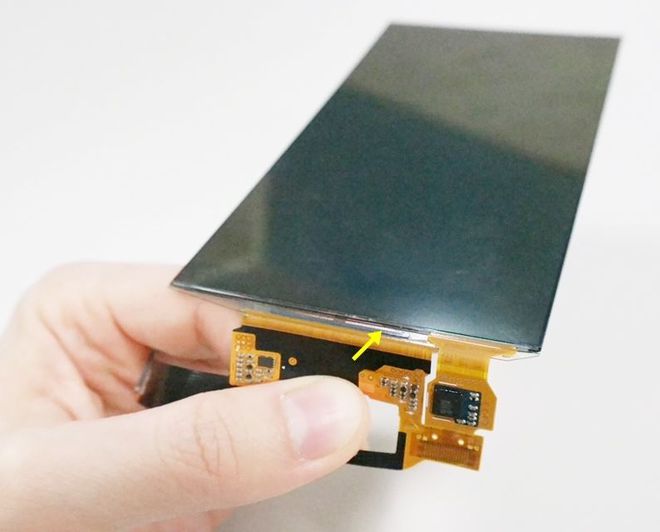

上图是一个DDI，一根长金属棒指向右边，带有黄色箭头

DDI的应用分为两种。一种是用于智能手机的 DDI，另一种是用于平板电脑或智能电视等中大型电子产品。 DDI的连接方式主要取决于面板。电视有几块大板，例如 DDI，在许多情况下，连接到侧面和顶部，而包括智能手机在内的移动产品则通过单个集成 DDI 连接。

DDI 附件及其工作原理

DDI主要由栅极IC和源极IC组成。栅极 IC 负责打开和关闭子像素led像素灯，源 IC 产生子像素，这些子像素表现为色差。在源极IC和栅极IC中，利用电压差将电流流向TFT，驱动各个子像素。

以上是DDI，作为信号灯来驱动显示器。接下来说一下使用DDI和FPCB配置的封装技术类型。

为了使显示面板正常工作，必须将各种相关组件配置在一起。尤其是离显示面板最近的元件是DDI（ IC），DDI的封装部分也需要DDI才能正常工作。此外，PCB（电路板）或 FPCB（柔性电路板）是将 DDI 封装连接到电视或智能手机等设备的材料。

接下来，了解 DDI 封装和 FPCB，它们是用于在显示面板上实现显示的相关组件。

什么是 DDI（显示驱动 IC）封装？

DDI 代表 IC（集成电路），是一种小型半导体芯片，用于驱动构成显示器的许多像素，例如 OLED 和 LCD。当用户打开设备时，接收到命令的设备会通知显示器显示想要的图像，信号通过PCB的电路板通过DDI传输到显示面板。此时，DDI命令每个像素的行为led像素灯，TFT（薄膜晶体管）接收命令并控制像素在显示面板上显示所需的画面。

DDI 是一种半导体芯片，执行其功能所需的部件配置与 DDI 一起称为“DDI 封装”。智能手机等移动设备通常集成在 DDI 芯片中，而对于电视等大尺寸面板，则在 DDI 周围形成单独的芯片。

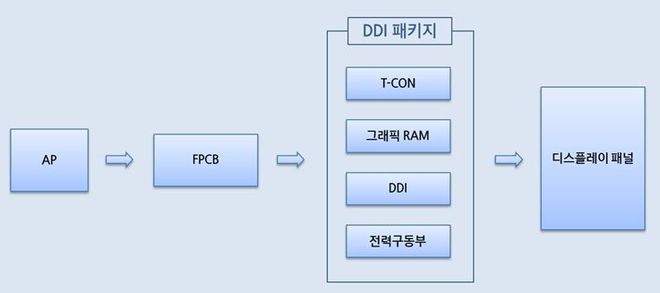

DDI封装由DDI芯片、时序控制器（T-CON）、图形RAM（GRAM）和电源驱动电路组成。 T-CON将从设备主体AP输入的数据信号转换为DDI需要的信号。这是将输入的数据信息调整为适合DDI Gate IC，IC的信号。 GRAM用作存储器，临时存储要输入IC的数据，存储输入信号并将其发送回IC。此时，GRAM 与 T-CON 交互并处理信号。电源产生电路用于产生电压来驱动显示面板，并为源极IC和栅极IC提供必要的电压。

按绑定类型对 DDI 包装器进行分类

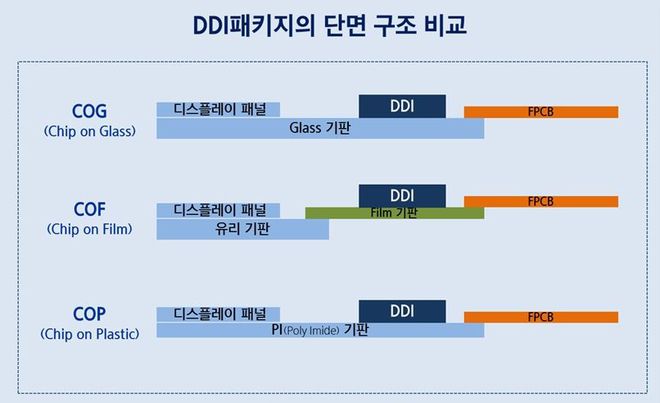

在 DDI 包中，最近感兴趣的领域是附件类型。其中，COG、COF和COP主要根据DDI所附着的基板是刚性的还是柔性的来分类。

一种是直接贴在显示面板的刚性玻璃基板系统上，是COG的DDI封装方式，一种是通过柔性薄膜贴在COG（chip on glass）上，也就是COF的这种封装方式更使用显示面板本身时的灵活方式，另一种是将DDI绑定到PI上，称为COP。每一项技术都是一种DDI封装技术，在大中型产品中普遍适用于中小型产品。特别是，COF 和 COP 技术可用于全屏和柔性显示器。由于采用了软包装，与COG相比，可以进一步缩小边框，扩大屏幕面积，从而提高空间利用率。

什么是柔性印刷电路板 (FPCB)？

为了驱动显示面板，它被称为印刷电路板（PCB），它充当中间连接器，将AP命令的信号发送到DDI。它是由可以传输电信号的导体（通常是铜）组成的部分。因此，多氯联苯被比作人类的神经。

FPCB（柔性印刷电路板）是一种比现有刚性PCB更灵活的电路板。因此，它可以增加与 PCB 相同特性的灵活性。与DDI不同，FPCB没有自己独立的功能。其作用是将移动或大型电子产品的AP指令信号传输给DDI。

但是，PCB 是所有电子设备的关键组件，从小型电器到智能手机等高级移动通信设备。近年来，由于空间利用率和重量等优势，移动设备越来越受欢迎。
