1、智能电表支持相关协议的通信。一条通讯线路可采集几十个或几十个智能电表的参数；常规仪表不支持相关协议的通讯，只能通过信号线上传信号，一组信号线只能传输一个信号。

2、智能电表支持量程的修改，可以保证测量的准确性；常规仪表不支持量程修改智能电力仪表，精度固定。

1 安科瑞功率计概述

APMD系列电表是针对电力系统、工矿企业、公共设施、智能楼宇等电力监控需求而设计的智能电表。仪表运行及参数设置，集成所有功率参数（如单相或三相电流、电压、有功功率、无功功率、视在功率、频率、功率因数）的测量，综合电能测量与考核管理（如如四象限电能计量和分时电能统计等）、多种电能质量分析参数（THDu、THDi、2-31次电压电流谐波、电压波峰因数、波形因数、电流K系数、电压和电流矢量分析、电压电流不平衡分析等）。同时具有多种外围接口功能供用户选择：带RS485通讯接口，采用-RTU协议，满足通讯网管需要； “远程控制”功能非常适合实时电力监控系统。可选配大容量 SD 卡，可保存各种故障信息和多达 200 条 SOE 事件记录。

2 安科瑞功率计产品说明

2.1 个特点

该系列网络功率计集多年功率测量产品设计经验，采用现代微处理器技术和交流采样技术设计而成。该产品在设计时考虑了成本效益、智能和可靠性，并具有以下特点：

♦ 信号可直接从电压、电流互感器接入，PT/CT变比可任意设定；

♦ 四象限电能计量、多费率电能统计、最大需量统计；

♦液晶彩屏或黑白屏显示，可视性高；

♦ 可配置SD卡记录各种故障信息和多达200条SOE事件记录；

♦ 组态/485通讯，可连接SCADA、PLC系统，可与业界各种软件（、Fix、组态王等）通讯；

♦ 带开关量输入输出，实现遥信、遥控功能；

♦ 可实现过压、欠压、过流、不平衡等报警功能，具有两个报警继电器输出；

♦ 以太网等多种通讯接口可选；

2.2Apps

APMD应用范围广，便于系统组网，尤其是在对电能质量和用电安全有较高要求的场合。本产品适用于以下领域，有很多成功的应用案例。

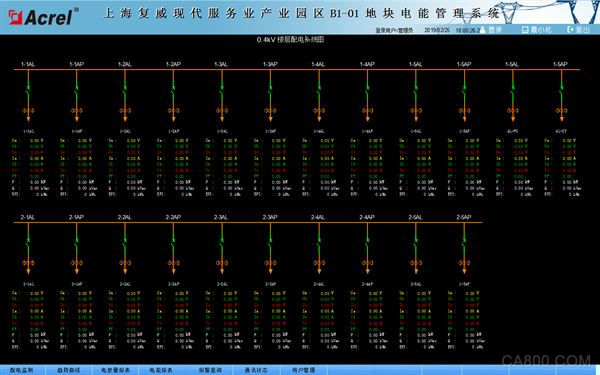

♦能源管理系统

♦ 变电站自动化

♦ 配电网自动化

♦ 社区权力监控

♦ 工业自动化

♦ 智能建筑

♦ 智能配电盘及开关设备

3 技术参数

三相三线，三相四线

频率：45～65Hz

额定值：AC 100V、400V

过载：1.2倍额定值（连续）； 1秒2倍额定值

功耗：小于0.2VA

额定电流：AC 1A、5A

过载：1.2倍额定值（连续）； 1秒10倍额定值

功耗：小于0.2VA

输出方式：光耦脉冲集电极开路，1路输出

脉冲常数：4000、8000 imp/kWh

通讯：RS485接口智能电力仪表，-RTU协议

可选以太网，

报警：两路继电器输出，对应过压、欠压、过流、不平衡等报警功能。

显示：4.7''大屏幕TFT-LCD彩屏显示16位色

开关量输入：4路干接点输入（内置电源），或3路湿接点输入（外接交流220V电源）

输出方式：2路继电器常开触点输出

接点容量：AC 250V/3A，DC 30V/3A

测量精度：频率±0.05Hz，无功2级，其他0.5级

电源：AC/DC 85～270V；功耗≤10VA

工频耐压：电源、电压输入电路和电流输入电路之间AC2kV/1min；

电源与数字输入电路、通信电路和变送输出电路之间AC2kV/1min；

绝缘电阻：输入输出端子到机箱>5MΩ

工作温度：-10℃～45℃；储存温度：-20℃～70℃

相对湿度：5%～95%不结露；海拔：≤2500m

4 产品规格

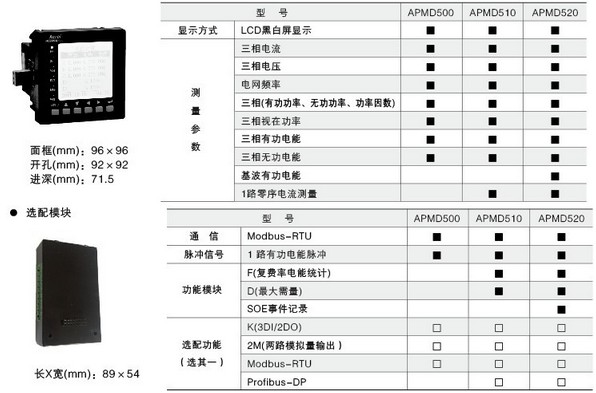

4.1 APMD5 系列
