一、项目背景：

在这个现代社会，电在机房中扮演着非常重要的角色，而安全用电是弱电机房系统运行的关键一环。供电不稳定或断电等问题很容易造成巨大的损失机房监控系统，因此需要对机房的用电情况进行监控。其中，配电状态是机房监控中非常重要的一环。传统的巡检方式一般采用人工现场操作，耗时长机房监控系统，工作量大。

该解决方案可用于测量馈线柜输入端的电压、电流、有功功率、无功功率、功率因数和电量。还支持检测多达30路输出电路的电压信号，并通过配套的七寸显示屏实时显示配置。电气开关的开和关状态。您可以点击显示屏上各通道的开关按钮，控制各支路的开关状态。各继电器状态与输出开关状态一致，提供RS485接口连接动环监控系统。支持选配声光报警，在配电输出断开时发出声光报警，解决人工手动检测的繁琐操作。

二、程序特点和优势：

(1）触摸屏为7英寸800*480色，人性化界面设计，简单易操作。

(2）多点自定义设置，最多支持设置32路输入开关显示。

（3）汉字菜单显示，触摸按键操作，方便设置参数和查询信息。

(4）实时时钟显示，断电后时钟正常运行。

（5）完善的报警处理和记录功能，可快速查询当前故障内容。

（6）用户有环境监测等上位机软件，可以同时使用上位机软件通过显示屏的COM2口采集触摸屏数据（7）@ >触摸屏的COM2口使用标准的RTU)协议。

(8）支持通过触摸屏控制各配电支路的开关。

（9）声光报警装置为选配，当设备出现异常报警时提供声光报警。

(10）配电检测模块采用专业的工业端子，安装维护方便，安全可靠。

三、监控系统界面介绍：

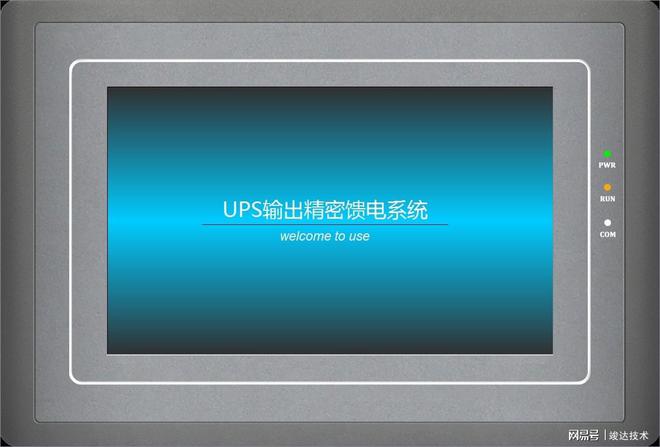

（1）启动界面：点击屏幕任意位置进入系统。

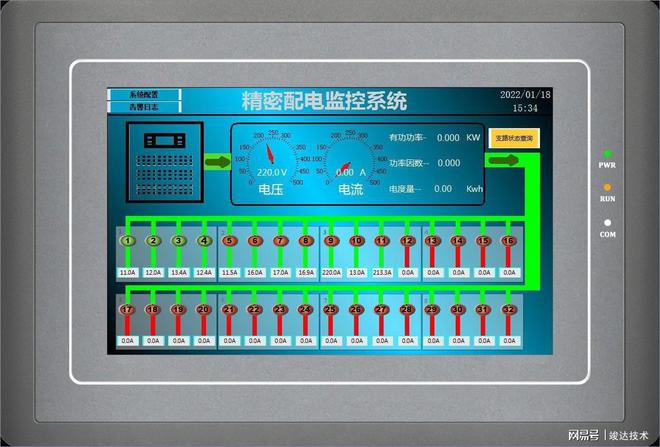

（2）系统主界面：该页面显示UPS输出电压、电流、有功功率、频率、功率因数、电能以及30个输出开关的状态。

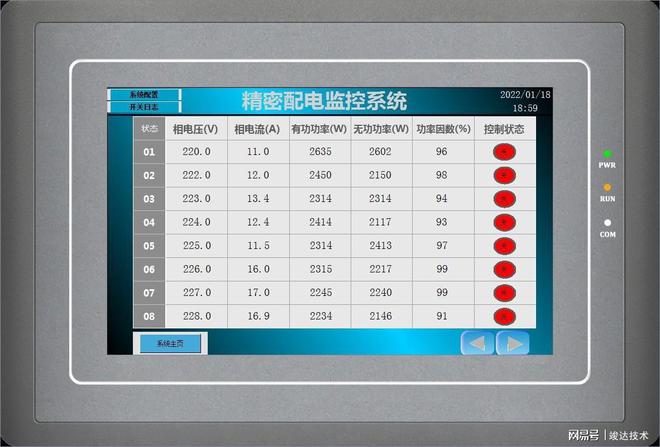

(3）支路状态信息：显示各支路的电压、电流、有功功率、无功功率、功率因数、控制状态。

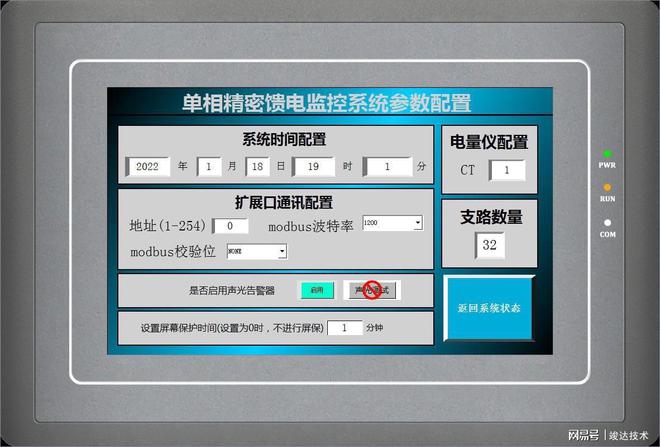

(4）系统配置页面：该页面可以配置系统时间、com2端口地址、通信波特率和屏保间隔。

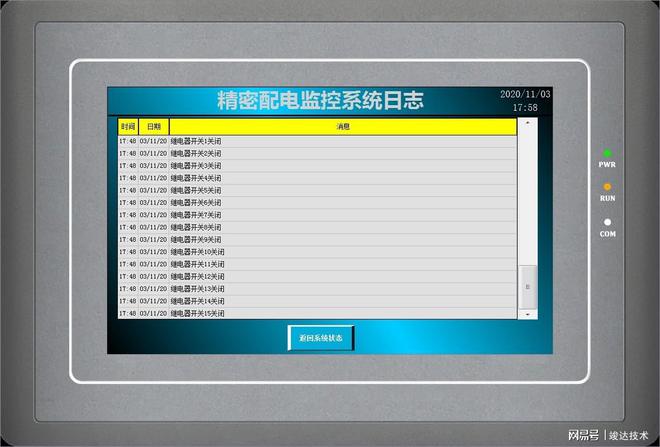

(5）监控系统日志：这个页面可以看到输出开关的变化日志。

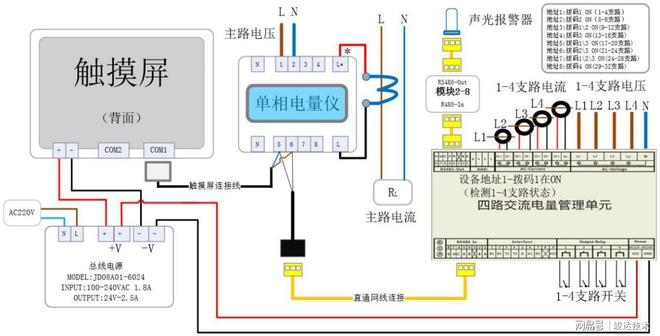

四、方案配置：

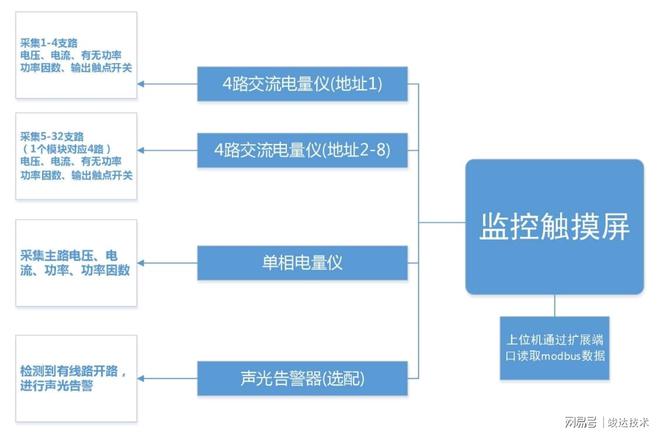

1、四路交流电源管理电源*8：（设备地址1-8）

以高速单片机为控制核心，是一款经济实用的智能电能采集模块，具有测量、计量、通讯、控制等功能。采用标准-RTU通讯协议，可同时监测4路电压和4路电流，通过RS485/RS232接口连接动环系统、动环监控主机、触摸屏等通讯设备用于数据采集，实现远程数据传输。同时，模块还支持4路继电器控制输出，实现充放电控制、开关控制等电源控制功能。

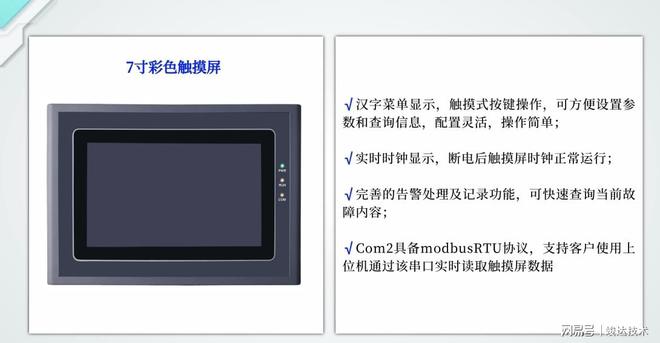

2、7寸彩色触摸屏* 1

7寸800*480彩色触摸屏设计，可实时显示UPS输出电压、电流、有功功率、频率、功率因数、电量及30个输出开关状态。

（3）智能三色声光报警：

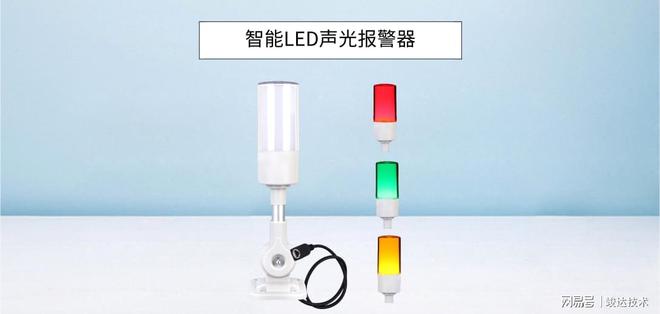

报警器采用高亮度LED光源，具有红、黄、绿三种状态色。触发报警后，发出强烈的声光报警信号，提醒现场人员注意。

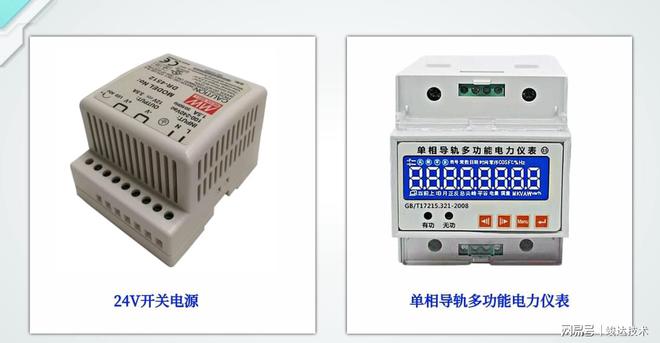

(4）24V开关电源*1+单相电表*1(设备地址128）

如需更完善的UPS、精密空调、电池检测等产品配套解决方案和技术服务，欢迎在下方评论或留言，骏达科技将为您详细解答。
