摘要：Acrel-2000E/B配电室综合监控系统以智能控制为核心，通过物联网技术的综合应用，实现对配电室环境的全天候状态监测和智能控制。该系统针对方佳电力10kV预制舱项目的要求，实施环境数据监测和设备控制，起到防止因异常运行环境导致配电设备运行故障的作用，保障维护人员的安全，延长运行时间。设备使用寿命，实现配电室环境的分布式远程管理。

关键词：装配式客舱；环境监测; 设备控制。

0 前言

随着信息网络技术的不断发展，用户分支机构所在地区广泛分布着各种规模、不同类型、不同数量的网络设备的机房。大量无人值守机房的物理运行环境、设备运行情况、人员活动、消防情况等变化，包括可能出现的危急情况，无法及时发现和处理，难以有效预测和预防. 并避免。因此，需要在配电室安装环境监测系统，实现对配电室环境的在线监测水浸探测器，保证配电室设备的安全运行。

Acrel-2000E/B配电室综合监控系统可帮助方佳电力10kV预制舱项目实现各种监控数据的查询、分析、预警和综合展示，保障配电室环境安全。在智能化方面，实现供配电监控系统的遥测、遥信、遥控，对系统进行全面检测和管理。在数据资源管理方面，可以显示或查询供配电室各种设备的运行情况（包括历史数据和实时数据）。参数），并根据实际情况查询或打印日报、月报、年报，提高工作效率，节省人力资源。

1 项目要求

据悉，方佳电力10kV预制舱项目为富力高陶瓷提供6个预制舱，每个预制舱配备数个高压柜和低压柜。项目需要配备温湿度传感器、红外、烟雾传感器、浸水等传感器，通过配电室综合监控系统进行集中采集、监控和管理，实现数据集中管理、分析等功能和处理。具体功能要求如下：

1、电缆沟的每条进出线都需要配置浸水传感器，实时监测电缆沟内的水位；

2、每个预制舱均配备温湿度传感器，采集环境温湿度数据并上传至系统；

3、每个预制舱都配备了适量的烟雾传感器和明火探测器，以监测环境状态。状态信息采集到系统中，在人机界面上实时刷新；

4、每个预制舱门均配备红外双检测探测器，采用红外和微波双检测，防止误报和误报；

5、每个预制舱安装一套指纹锁门禁控制器；

6、多用户权限管理，便于分级操作；

7、装配式驾驶室配备Acrel 2000E/B配电室综合监控系统壁挂箱，用于数据状态采集与显示、事件报警、曲线查询等操作。

2 方案配置

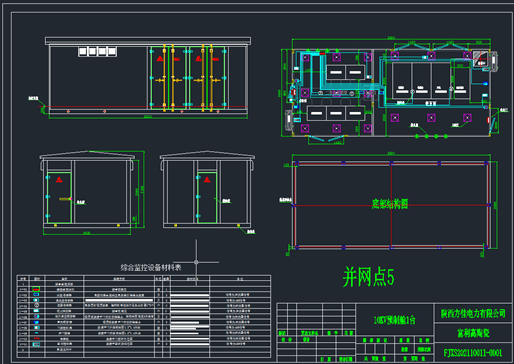

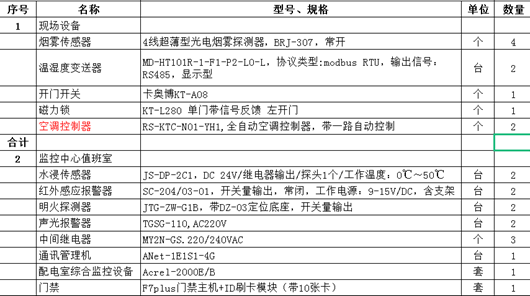

根据项目要求和项目提供的平面图可知，每个预制舱分为高压和低压两部分。装配式客舱配备两个温湿度传感器、两个浸水传感器、四个烟雾传感器、两个红外传感器、两个明火传感器和一套门禁设备，集成实时温湿度数据、浸水状态, 和烟雾探测状态。、红外状态和明火状态等数据上传到Acrel 2000E/B配电室综合监控系统的壁挂箱，实现对装配式舱室的控制和管理，为安全和安全提供保障。电气设备的稳定运行。

其中，水浸传感器的电源、感应线和信号输出完全隔离，安全可靠，安装方便；温湿度传感器体积小，带有标准的DIN35导轨安装卡，可直接用于导轨安装，还带有485通讯接口。可通过标准-RTU通信协议进行通信；浸水传感器监测由外部环境和各种因素引起的室内外电缆沟内的积水；红外微波双镜探测器克服了单一技术探测器的缺陷，将两种不同技术原理的探测器集成在一起。只有当两种检测技术的传感器检测到人体的运动时，它们会报警并将报警信息上传到后台系统，消除了普通探测器无法克服的干扰，只对人体的运动进行报警。消除误报和误报；后台系统采集所有传感器的状态和实时数据进行监控。

现场安装

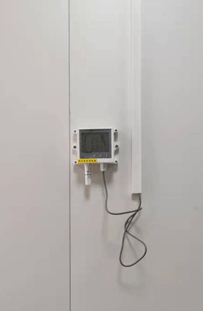

温湿度传感器75平方米需配备2个；安装在配电柜操作区的背面或侧面，底座约1m，尽量避开空调出风口；

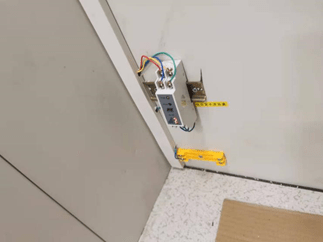

水浸传感器在配电室电缆沟内各配备一个。探头距离沟槽底部1-5cm水浸探测器，探测器在盖板下方5cm。如果是地下配电室，传感器应安装在入口墙上。，探头距离地面1-5cm，探测器距离地面1m以上；

烟感器安装在天花板上，一般安装在机柜上方，如果每排有10个左右的机柜，大约有3个；

门禁系统包括门禁控制器、读卡器、磁力锁和开门按钮。读卡器安装在门外，距离地面1.2-1.4m；开门按钮安装在门内，离地1.2-1.4m；磁力锁一般安装在门框中间；

双检探测器在每个配电室门口配备一个探测器，安装在门内墙壁上，离地2m左右；

监控系统屏一般在每个配电室设置一侧。根据国家电网标准，门轴在左侧，安装在高压柜、直流屏或自动化终端旁边，并保持与其相同的高度。

结语

配电室的综合监控是整个电力管理系统的重要组成部分。介绍了Acrel-2000E/B配电室综合监控系统在方佳电力10kV预制舱项目中的应用。系统实现通讯管理、实时监控、曲线查询、实时报警、历史事件查询等功能，对配电室环境数据进行实时分析、处理、展示；会有对话框、语音提示、短信报警等多种报警方式，并生成各种数据报表、分析曲线和图形，方便数据分析研究。保险箱，系统的可靠稳定运行为解决用电问题提供了真实可靠的依据，保障了用电设备的安全稳定运行。返回搜狐，查看更多
