概括：

本文介绍了大唐永夜城新乐汇项目。Acrel-BUS智能照明控制系统用于智能控制全科医生实训基地楼等公共场所照明电路的通断。系统网络为KNX总线通讯，设计采用本地智能Panel控制，通过IP网关接入Acrel智能照明控制系统，在计算机端集中控制和监控管理。

关键词：公共建筑；智能照明控制

项目简介：

本项目为大唐不夜城新乐汇项目。项目地下一层至二层公共走廊等区域设置智能控制面板，普通和应急照明箱内安装智能照明驱动模块。灯光控制系统实现定时控制、现场及监控后台控制开关等多种场景控制，使灯光系统按照各种预设模式工作，营造愉悦的灯光效果，节能降耗，有利于对人们的身心健康。提高工作效率，提高管理水平。

主控区方案设计

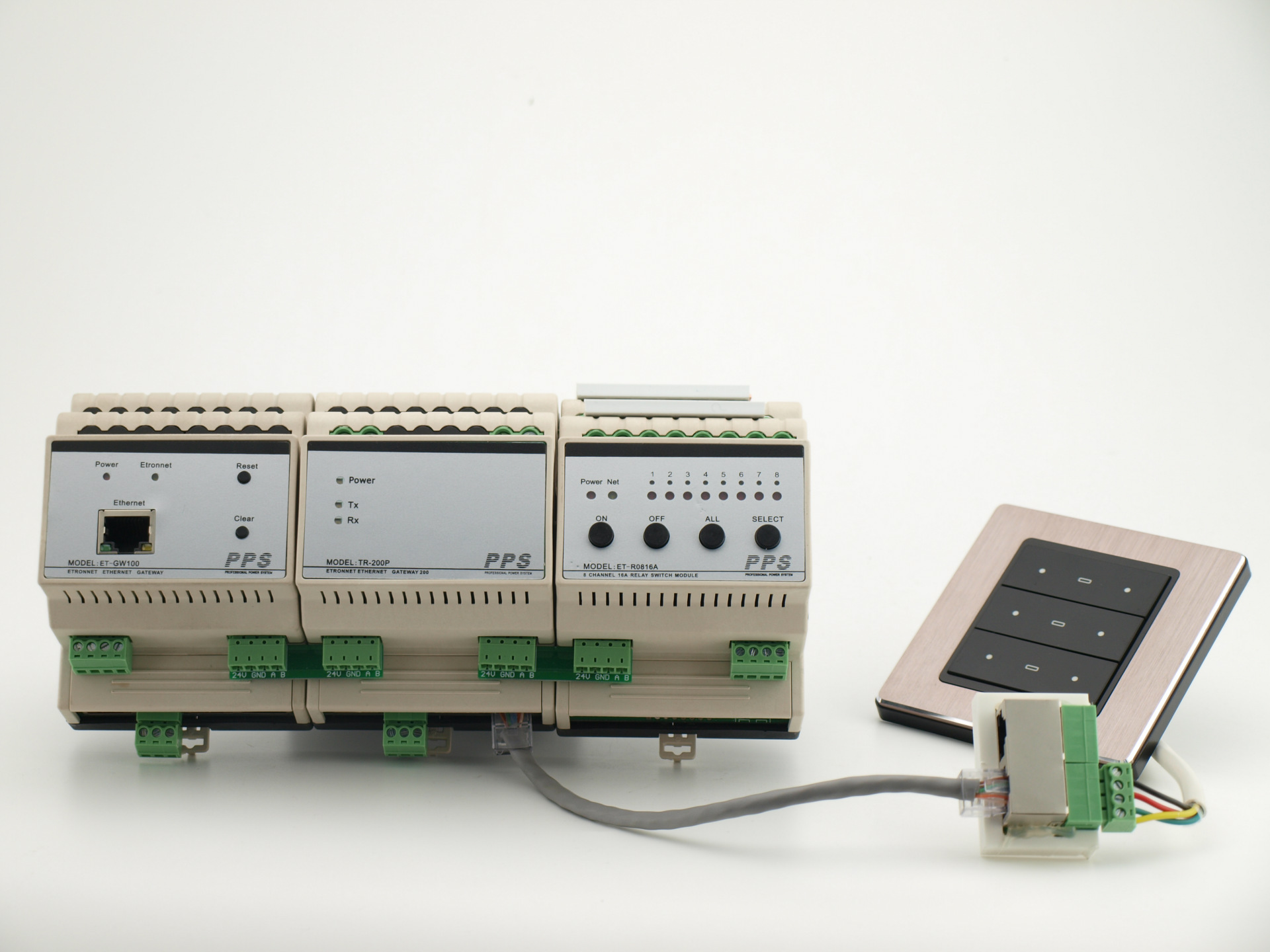

本项目使用51台8通道Acrel-BUS智能照明开关驱动器、1台12通道、18台智能控制板。该系统可以通过智能面板在前台就地控制照明电路，管理人员也可以在值班室使用电脑。Acrel-智能照明控制系统还可以远程控制和监控照明电路。：如白天模式、夜间模式、下班模式等，一键式场景控制等，实现智能控制的同时兼顾节能减排、绿色照明建筑标准。系统除按设定程序自动运行外，系统灵活多样，管理员还可随时调整时间场景控制方式，节假日，

在每个照明配电箱附近安装智能面板，物业管理人员可根据当前需求实现受控区域的集中控制、区域的单路开关控制、分区控制等；遥控和就地控制相互关联，照明回路可随时根据需要调节。

系统拓扑：

新乐汇项目各配电箱内的驱动器和智能面板通过KNX总线电缆连接到负层消防值班室，通过IP网关连接到Acrel智能照明控制系统。

系统主要控制功能

1.时序控制

利用中控软件界面的时钟管理器智能开关面板，实现整个系统相关区域照明的定时和自动管理功能，实现公共通道的定时和分时控制。及时通知等

2.场景控制

智能照明控制系统根据每个区域的需要设置不同类型的场景模式，并结合各种照明灯，优化工作环境，节能降耗。

3.实时监控

消防控制室配备中控主机智能开关面板，所有灯光控制设备通过KNX网关接入监控系统。运营管理人员可以通过中控电脑实时监控公交、区域、楼层等的照明状态，并可根据需要进行控制和调整。

4.报警处理

系统提供报警处理能力，用户可以通过编程来完成不同的任务，当出现某种报警情况时，用户可以决定如何处理。

5.系统联动

系统可通过配置开关量输入模块接受来自其他系统或工作人员的强信号；实现安防系统、广播系统、会议系统甚至消防系统的联动控制，控制相应灯具的照明和设备的启停。

主要产品选择

1. 电源模块

功能说明：

KNX/EIB系统标准电源，耦合总线信号，监控KNX/EIB系统电流。此外，本系列电源提供30V辅助直流电压，为其他外围设备（如触摸屏、IP网关等）供电。该模块可以为多达 64 个具有总线复位、过流指示和短路保护功能的设备供电。

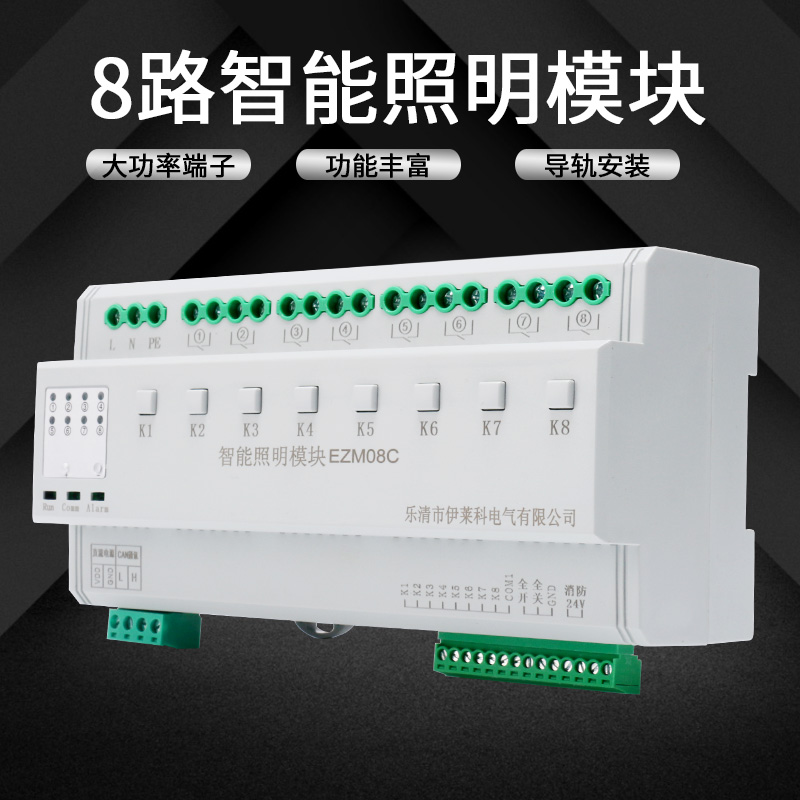

2. 开关驱动程序

功能说明：

开关驱动支持KNX总线协议，用于控制设备的开关。具有逻辑、延时、预置、场景、阈值切换等功能。

自动控制场所。

3. 智能面板

功能说明：

智能面板支持KNX总线协议，用于接受按键触摸信号。通过区分短按和长按，结合不同的参数配置，可以实现切换、调光、场景、窗帘控制、温度调节、报警等功能。

Acrel-BUS智能照明控制系统是基于KNX总线技术设计的控制系统。系统采用标准的2×2×0.8 EIB BUS总线（即KNX总线）作为总线电缆，将所有智能照明控制模块连接在一起，形成一个完整的控制系统，可实现照明远程集中灯具的控制还可以实现就近控制功能。该系统理论上连接的控制模块数量不超过58,000个。

安科瑞拥有齐全的智能照明控制产品和完整的解决方案。用户可通过控制面板、人体感应、照明感应、上位机系统、触摸屏等多种控制终端，实现灵活多样的智能控制，尤其适用于各类智能小区、医院、学校、酒店等。作为体育场馆、机场、隧道、车站等大型公共建设工程的照明系统。返回搜狐，查看更多
