一、EPON技术介绍
EPON()，以太网无源光网络，是以太网技术与PON技术完美结合的产物。它构建了一个纯介质网络，消除了局端与用户之间的有源设备，从而避免了外部设备的电磁干扰和雷电影响安防监控，降低了线路和外部设备的故障率，提高了系统的可靠性。同时节省了维护成本； EPON技术采用点对多点的用户网络拓扑，利用光纤达到数据、语音、视频全业务接入的目的，大大减少了光纤和光模块的数量。
二、监控系统特性分析
1)对上行带宽要求高，视频监控数据主要从监控点传输到监控中心，单路上行带宽~6Mbps甚至更高；而目前主流的接入技术ADSL技术无法保证清晰的视频实时上传，基本可以排除xDSL技术；
2)视频监控前端监控点普遍分布广泛，分布不规则，要求网络能够全覆盖，对网络光纤线路的建设提出了更高的要求；
3) 视频监控的组网需要使用最少的光纤资源进行组网。监控布线一般采用链式或树形网络，如企业或道路交通监控中的各个楼层、路口、电梯等。组网类型更复杂；传统的城域网以太网交换机组网方式成本很高，给维护带来很大的困难；
4) 视频监控的接入点很多，整个监控视频系统的接入点数量从几万到几万不等。在这种情况下，使用传统的视频矩阵切换监控点基本是不可能的。必将成为我们的选择；
5) IP 视频监控系统与 IP 应用紧密结合。由于有多个监控中心同时实时观看一个视频点，一般采用IP组播技术解决；网络需要对 IP 多播有深入的了解。承重性能好；
三、EPON 解决方案
针对各行业运营商和用户日益增长的视频监控建设需求，提出了基于EPON的IP视频监控解决方案。该方案利用EPON中的ONU采集前端部署的视频编码设备（DVS、IPC）的信号，在ONU中对信号进行处理，然后将EPON设备灵活传输到多级监控中心。通过IP城域网连接，然后将连接的光纤拼接在监控中心的终端盒中，然后信号通过监控中心EPON设备中的OLT进行转换，解码成模拟信号，并传输到机房内的NVR，输出显示到电视墙。该方案解决了传统视频监控方案的局限性，可轻松实现远程多级调用和监控图像信息集中存储，网络和应用可无限扩展，充分保护用户投资。
在该方案中，所有监控图像都可以直接存储在主监控中心的IP存储设备中。整个监控系统的图像调用不再依赖矩阵进行多级交换，而是通过监控系统软件向视频编码器发送指令，实现网络任意位置的直接一级调用。
EPON技术是一种FTTH实施方案，其目的是实现高带宽、多应用的光纤到户，打造数字家庭和数字社区。
四、EPON优势
1) 有效保证网络带宽和网络支持能力安防监控，解决大容量视频传输需求
灵活的带宽分配和有保障的服务。有一套完整的带宽分配和保障体系。 EPON可以通过DBA（ ）、PQ/WFQ、WRED等实现对各个监控点的带宽分配，保证各个监控点视频流和用户的QoS。
2)降低网络建设成本
节省了大量的视频同轴电缆、视频光端机等设备。与传统方案相比，网络建设成本更低。传统的视频监控系统大多采用视频同轴电缆，距离较远的则采用视频光端机+光缆+视频光端机的形式将模拟信号传输到视频服务器。使用EPON技术后，可以在百米范围内通过网线连接ONU。每个 IP 摄像机通过光缆将每个摄像机的图像信息传输到局端的视频服务器。在我们公司的解决方案中，与传统的网络建设相比，所需的设备数量将大大减少。随着方案的改变，电缆的数量也大大减少。
3)网络稳定性改进
EPON的IP视频监控解决方案中的EPON ODN（光网络）全是光分路器和光纤，主要成分是玻璃，使用寿命长；无需有源设备，避免掉电、雷击、过流等有源设备压损等常见故障，网络可靠性高，维护成本显着降低。传统视频监控系统前端接入部分节点较多，视频故障部分较多；而且设备是有源设备，故障率高。我司解决方案中引入EPON技术，将使这一点的故障频率大大降低。
4)范围广泛
可提供0.5~20KM远距离视频信号接入，基本覆盖中等城区范围；大多数摄像机可以通过光网络直接将图像信息传输到局内视频监控平台。
5)传输带宽大
方案中提供的ONU带宽可在2M~1Gbps之间动态调整；每个ONU平均上行带宽约为30M，即1个OLT端口（主干光纤可承载240路视频流）；
6)网络改扩建灵活方便
原网络中的任意一段光纤都可以插入新的监控点，原网络中的任意一段光纤都可以插入光分路器来扩展系统。同时网络结构灵活，星形网络、链形网络、树形网络，系统扩展能力强。
7)视频监控图像编码、压缩、传输一次完成，避免多次投资的浪费
基于EPON的视频监控解决方案在摄像机前完成基于IP的图像，因此在网络上的任何地方浏览它都是一次传输和一次解压的过程。高速骨干网可以充分保证延迟需求。与传统解法相比，该解法方式网络更加平面化，图像信息无需矩阵收敛后进行二次电光转换即可上传至上级副中心和总中心。
8)实现OA网络、语音网络共享
基于EPON的视频监控不仅体现在工程技术的创新，更重要的是丰富了语音等综合业务的发展。 EPON视频监控解决方案不仅满足数字监控接入平台的需求，还提供语音等综合服务。可以将各个监控点的图像信号传输到监控中心，也可以接入监控点的语音服务。

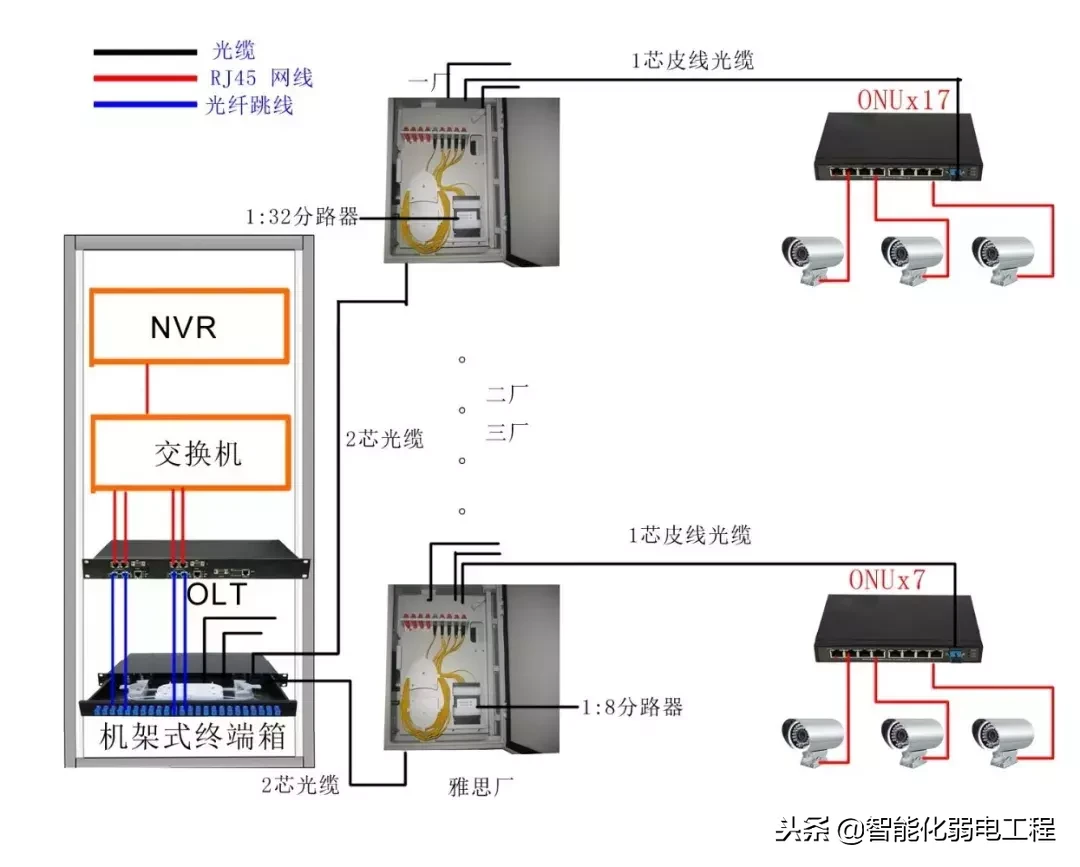

五、拓扑示意图
本方案将视频监控信号通过ONU汇聚到OLT，再通过中心机房交换机传输到监控端NVR。
以上图例说明：
主机房：包括硬盘录像机（NVR选配）、交换机（选配）、光线路终端OLT设备、机架式接线盒、光纤跳线、尾纤、适配器等。
1. NVR设备通过UTP双绞线连接到交换机；
2.UTP双绞线将交换机跳到OLT设备的PON口；
3.光纤跳线将OLT的PON口连接到机架式接线盒
4.机架式接线盒的另一端用辫子修补
5.2根尾纤2芯光缆直接拼接到各厂（1芯不接PON口备用）
一厂：包括壁挂式接线盒、1:32盒装分线器、光纤跳线、快速接头、适配器、皮线等。
1.机房2芯光缆通过进线口进入壁挂式接线盒
2.2芯光缆和2根尾纤直接拼接到适配器的一端
3. 1:32 盒装分线器的IN端口连接到其中一个适配器的另一端
4. 1:32 盒装分线器的OUT端口连接到另一个适配器的一端
5. FTTH 下行蝶形电缆的一端通过快速接头端接并固定在另一个适配器面板的另一侧
6.将FTTH下行蝶形电缆铺设到工厂各ONU端
二厂：包括壁挂式接线盒、1:16盒装分线器、光纤跳线、快速接头、适配器、皮线等。
1.机房2芯光缆通过进线口进入壁挂式接线盒
2.2芯光缆和2根尾纤直接拼接到适配器的一端
3. 1:16 盒装分路器的IN端口连接到其中一个适配器的另一端
4. 1:16 盒装分线器的 OUT 端口连接到另一个适配器的一端
5. FTTH 下行蝶形电缆的一端通过快速接头端接并固定在另一个适配器面板的另一侧
6.将FTTH下行蝶形电缆铺设到工厂各ONU端
三厂：包括壁挂式接线盒、1:8盒装分线器、光纤跳线、快速接头、适配器、皮线等。
1.机房2芯光缆通过进线口进入壁挂式接线盒
2.2芯光缆和2根尾纤直接拼接到适配器的一端
3. 1:8 盒装分线器的 IN 端口连接到其中一个适配器的另一端
4. 1:8 盒装分线器的 OUT 端口连接到另一个适配器的一端
5. FTTH 下行蝶形电缆的一端通过快速接头端接并固定在另一个适配器面板的另一侧
6.将FTTH下行蝶形电缆铺设到工厂各ONU端
某厂：包括壁挂式接线盒、1:8盒装分线器、光纤跳线、快速接头、适配器、皮线等。
1.机房2芯光缆通过进线口进入壁挂式接线盒
2.2芯光缆和2根尾纤直接拼接到适配器的一端
3. 1:8 盒装分线器的 IN 端口连接到其中一个适配器的另一端
4. 1:8 盒装分线器的 OUT 端口连接到另一个适配器的一端
5. FTTH 下行蝶形电缆的一端通过快速接头端接并固定在另一个适配器面板的另一侧
6.将FTTH下行蝶形电缆铺设到工厂各ONU端
ONU端包括ONU、光纤跳线等
1.皮线的另一端通过快速接头连接到ONU的PON口；
2.UTP双绞线将ONU的FE口跳到IP摄像头
