一、系统概述

本文引用地址：

“节能、智能科技与美学智能照明开关，21世纪建筑业的主题。”

现代建筑照明系统的能耗已高达35%。“绿色”照明的概念已被引入建筑行业。中心思想是最大限度地利用自然光源，设置自动时钟控制，并使用照度传感和动静态传感器等新技术。

同时，现代电子技术给我们和我们的生活方式带来了无数的乐趣。如何让电子科技应用在我们的生活中？让我们的生活更轻松、更丰富多彩！让我们的建筑也随着我们的心而改变——建筑永恒，音乐在流动，灯光在变幻！让灯光自由组合，让建筑多姿多彩！

二、系统特点和优势

智能照明控制系统应用于多功能写字楼的功能和优势：

1、 实现智能灯光控制

采用智能照明控制系统后，照明系统可在全自动状态下工作。系统会根据预设的设置切换几种基本的工作状态，并根据预设的时间自动切换各种工作状态。例如，当早晨来临时，系统会自动调暗灯光，并自动将亮度调节到人们视觉最舒适的水平。在靠窗区域，系统智能利用室外自然光。天气晴朗时，室内灯光会自动变暗；如果天气较暗，室内灯光会自动变暗，以保持室内设定的亮度（根据预设的所需亮度）。

当夜幕降临时，系统会自动进入“傍晚”工作状态，并自动点亮各个区域的灯光，非常缓慢。

此外，手动控制面板还可以根据一天中的不同时间和不同的目的，精心预设照明场景。使用时只需调用最佳预设灯光场景，让客人产生新颖的视觉效果。随意更改每个区域的照度。

2、美化服务环境，吸引客人

好的灯光设计可以营造温馨舒适的环境，增添其艺术魅力。工作人员对写字楼的第一印象是写字楼大堂的接待区。优雅独特的光环境，能给员工一种宾至如归的感觉，增加员工对办公楼亲切、温馨的好印象。

多功能写字楼包括餐厅、会议室、多功能厅等。利用灯光色彩、投影方式和不同的亮度，可以营造出立体感、层次感、不同色彩的环境氛围，而不是只为让人们过上舒适的生活。环境，也能产生艺术欣赏感。

3、可观的节能

除了为写字楼的人们提供舒适的环境外，节能和降低运营成本是业主关心的另一个重要问题。因为智能照明控制系统可以通过合理的管理，根据各功能区不同天、不同时间的运行情况，提前设定照度，保证不需要照明时关灯；在大多数情况下，很多区域其实不需要把所有的灯都打开或开到最亮，智能照明控制系统可以以最经济的能耗提供最舒适的照明；该系统可以确保仅在必要时打开灯，或达到所需的亮度，

4、延长灯泡寿命

灯泡损坏的致命原因是电压过高。灯的工作电压越高，寿命就会成倍减少。反之，如果灯具的工作电压降低，寿命就会翻倍。因此，适当降低灯具的工作电压是延长灯具寿命的有效途径。智能照明控制系统可以成功抑制电网的冲击电压和浪涌电压，使灯具不会因上述原因而过早损坏。电压限制也可以由系统人为确定，以增加灯的寿命。智能照明控制系统采用软启动和软关闭技术，避免灯丝的热冲击，进一步延长灯具寿命。

智能照明控制系统可成功延长灯具寿命2-4倍。不仅节省了大量灯具，而且大大减少了更换灯具的工作量，有效降低了照明系统的运行成本，这对于灯具和安装困难地区价格昂贵的灯具具有特殊的意义。

5、可与其他系统联动控制

智能照明可与其他系统联动控制，如BA系统、监控和报警系统。当发生紧急情况时，所有电路都可以通过报警系统强制打开。

6、改善管理，降低维护成本

智能照明控制系统将普通照明的人工开、关转变为智能化管理，不仅使写字楼的管理人员能够将优质的管理意识运用到照明控制系统中，而且大大减少了办公楼的数量。建筑物。运维成本，并带来巨大的投资回报。

三、设计基础

《民用建筑设计通则》

《民用建筑电气设计规范》JGJ/T 16-2008

《智能建筑设计标准》GB/-2006

《智能建筑评价标准》DG/T08-2001

《智能建筑工程质量验收标准》-2003

《智能建筑施工及验收规范》（DG/TJ08-601-2009-2010）

国家建筑标准设计电气安装标准图集、建筑电气安装工程图集

四、产品选择

公司简介

致力于照明控制系统的研发、设计和制造，广泛应用于公共建筑、体育场馆、会展中心、商场、别墅、豪宅、高档酒店、写字楼、大型超市等，并已完成200多个智能照明。项目。系统的稳定性和显着的节能特性在实际应用中赢得了广大业主的一致好评。

就照明控制系统而言，Emmer不仅考虑照明场景的组合来控制光源；同时还考虑了系统运行后的经济性、可靠性、实用性和节能特性，以及整个建筑。智力程度。

系统原理概述

MRTLC照明控制系统是两线制智能控制系统，主要用于控制照明系统。此外，还可与背景音乐、消防、安防等其他系统联动。

系统的所有单元设备（电源除外）都内置有微处理器和存储单元，它们通过一对信号线（UTP5））与网络相连。每个单元都设置有唯一的单元地址，其功能由软件设置，由输出单元控制每个回路的负载。输入单元通过组地址和输出组件建立相应的连接。当有输入时，输入单元将其转换为数字信号并在系统总线上广播，所有输出单元接收并作出判断，控制相应的回路输出。

MRTLC照明控制系统通过两条总线连接成一个网络。总线不仅为每个组件提供 24 VDC 电源，还加载控制信号。通过系统编程，控制开关和输出电路可以建立逻辑对应关系。

MRTLC灯光控制系统各部件采用模块化结构，已有系统化产品，系统易于扩展。同时，通过专用的接口组件和软件，可以直接接入计算机进行实时监控，也可以接入以太网进行远程实时监控。因此，设计更简单、更灵活。

MRTLC照明控制系统为分布式控制，模块化结构，可靠性高。任何控制模块都内置CPU，每个输入模块（场景开关、多键开关、红外传感器等）可以直接与输出模块（调光器、输出继电器）通讯（发送指令→接收指令→执行命令），避免了集中式结构的弱点，即一旦中央CPU出现故障，整个系统就会瘫痪。

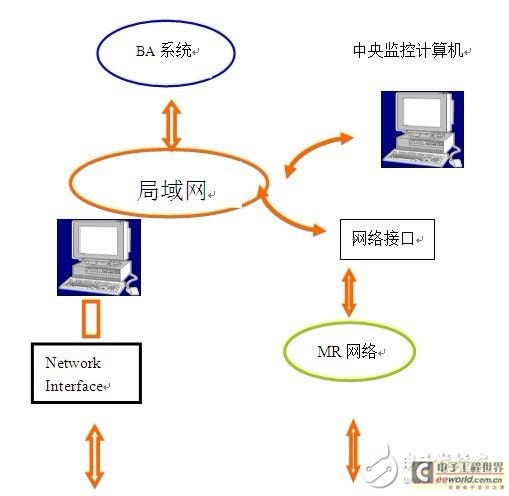

与BA系统集成

MRTLC照明控制系统是一个开放系统，通过专门的接口软件，可以方便地与其他系统连接，如楼宇自控系统、门禁系统、安防监控系统、消防系统等。

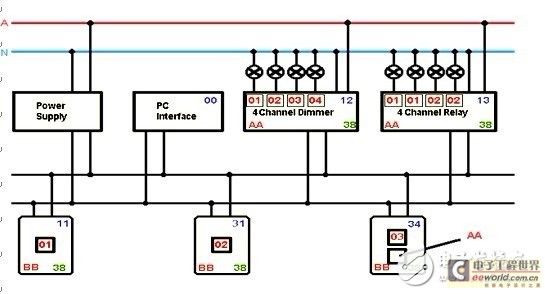

系统结构图

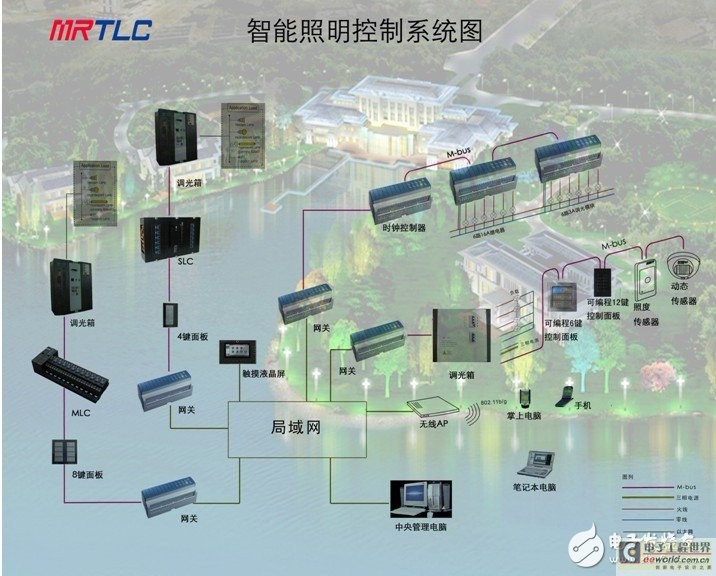

系统拓扑

五、系统设计

5.1 公共区域照明

走廊在写字楼中是必不可少的。写字楼走廊的照明最能体现智能照明的节能特性。不使用智能照明时，无人经过时灯仍亮。电被浪费了。智能照明系统可设置1/2、1/3场景，根据场景情况自由切换。还可以设置红外感应控制，在过道的出入口放置红外感应装置。无人时，只需开启1/2或1/3场景模式即可。这时，当有人通过过道并被红外线感应到时，楼道灯就会亮起。全部开启，红外探测无人时会关闭部分灯，最大程度节约能源。

控制方式：

中控（监控主控中心所有照明电路，通过电脑操作界面控制电灯开关）

红外控制（全开、全关、开灯、关灯等）

分光控制（用分光法区分照明电路，实现1/3、2/3、3/3照明控制）

现场可编程开关控制（通过编程确定每个开关按钮控制的回路，单键可控制单回路、多回路）

5.2 办公区

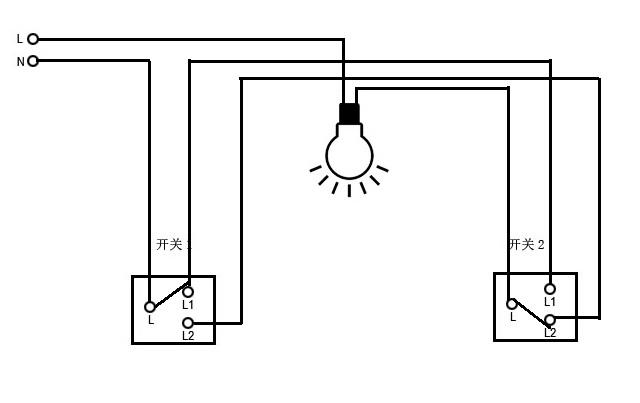

由于员工办公区域面积较大，整个办公区域可以划分为几个独立的照明区域，根据需要使用可编程开关开启相应区域的照明。由于出入口多，实现办公室多点控制，方便用户操作。可以在每个入口处打开和关闭

关闭整个办公区域的所有灯，以便根据需要轻松控制办公区域的灯光。同时，办公室的电动窗帘可与灯光控制联动，根据室外光照情况通过触摸屏升降窗帘。这样既方便用户操作，又减少了电能的浪费，保护了灯具，延长了灯具的使用寿命。

控制方式：

中控（监控主控中心所有照明线路，通过电脑操作界面控制灯光开关）

现场可编程开关控制（通过编程确定每个开关按钮控制的回路，单键可控制单回路、多回路）

六、产品介绍

MRTLC产品介绍

它由系统设备、照明控制器和现场设备（如可编程开关和各种传感器）组成。

系统设备

安装在中央监控中心，对整个系统的所有照明电路进行监控，可以有效地分析和管理整个照明控制系统的所有设备。

电脑系统

● 型号：DELL T3400

● CPU 为 Core 2 Duo E8400

（双核的）

● 主频3.0GHz

● 内存2G

● 硬盘250G

● 2 个 RS-232 端口

● 3 个 USB 端口

● 24x DVD 驱动器

● 10/100/1000M自适应网卡

● 键盘和鼠标

● 语音卡、对讲麦克风和耳机、扬声器

● 22寸液晶显示器智能照明开关，显卡支持
