一、广播系统的组成

无论是哪种广播音响系统，基本上都可以分为节目设备、信号放大与处理设备、传输线和扬声器系统四个部分。

一、程序源设备

1、音乐播放器：作为背景音乐

2、麦克风（普通麦克风，分区选择麦克风）

3、存储语音文件：作为商务广播、紧急广播语音

二、信号处理放大设备

1、音频信号处理器：音频信号补偿、衰减、均衡等

2、前置放大器：音频前置放大

3、@ >功放：放大音频信号，驱动喇叭，恒压输出

三、传输线

1、音频线：传输音频信号，恒压喇叭信号RVV2*0.5, RVS2*0.5,0.75,1.0

2、光缆：单模、多模、数字信号传输需要光端机

3、双绞线：传输音频信号、控制信号，如电话线

4、网线：5类/5e类，8芯，数字信号传输

5、无线电波：FM，发射天线

6、同轴电缆：音频信号与电视信号同轴传输

四、演讲者

1、吸顶式吸顶音箱：室内、吸顶式、恒压/恒阻

2、壁挂式扬声器：壁挂式，恒压/恒阻

3、音柱：垂直安装，室内/室外

4、喇叭：高灵敏度，室内/室外

5、模拟喇叭：场合：公园、花园、社区，形状：石头、蘑菇、树桩

二、广播系统音频技术指标

日常生活中，普通办公室环境噪声的声压级在50-60dB左右，普通对话的声压级在65-70dB左右。工厂织造车间噪音的声压级约为110-120dB，小口径枪产生的噪音声压级约为130-140dB，大型喷气式飞机的声压级约为 150-160dB。

声压级是反映声音大小和强度的最基本参数。

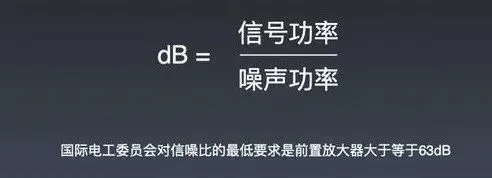

1、信噪比

一般来说，是指放大器输出信号的电压与同时输出的噪声电压的比值，常以分贝表示。更高的信噪比意味着它产生的噪音更少。一般来说，信噪比越大，信号中混入的噪声越小，播放声音的音质就越高，反之则相反。信噪比一般应不低于63dB，高保真音箱的信噪比应达到110dB以上。

2、输入灵敏度

达到额定功率输出所需的最小信号输入电压，灵敏度越高，所需的信号值越小！反而更大！一般纯功放的输入灵敏度电压在0.775v(0dB)和1.5v(+6dB)之间。

3、最大输出功率（扬声器）

扬声器只能暂时承受的最大输入功率。

4、额定功率（扬声器）

扬声器的额定功率是指扬声器能够长时间工作的输入功率，也称为不失真功率。单位是瓦特 (W)。当扬声器在额定功率下工作时，音圈不会过热或机械振动过载，发出的声音不会出现失真。

额定功率是平均功率，但实际上扬声器工作在可变功率状态，随输入音频信号的强弱而变化。在微弱的音乐和声音信号中，峰值脉冲信号会超过额定功率。很多时候，它不会因为持续时间较短而损坏扬声器，但有可能会失真。

因此，为了在出现峰值脉冲的情况下也能保证良好的音质，扬声器需要留出足够的功率余量。一般音箱所能承受的峰值功率是额定功率的2-3倍。

三、恒压输出和恒阻输出的区别

功放一般有恒压和恒阻两种输出。

1、恒压信号

恒压信号的输出由电压驱动，其特点是输出电压大，电流小。因此，恒压信号传输距离较长，可以并联多个扬声器，但音质比恒阻信号稍差。

恒压功放与喇叭的搭配

如果恒压功放是100V输出，那么70V输入的喇叭不能接，否则会烧喇叭；否则恒压功放是70V输出，喇叭接100V输入是可以的，但是喇叭功率会减半。 （比如一个100V、10W的喇叭，接一个70V输出的功放，喇叭就变成5W了）。

2、恒阻信号

恒阻信号输出是用电流驱动扬声器，其特点是输出电流大，电压小。恒阻信号传输距离不超过100米，音质和音效都不错。

恒阻抗功放与音箱的匹配

阻抗匹配是指功放的额定输出阻抗（8Ω），应与音箱的额定阻抗（8Ω）一致。此时电源处于最佳设计负载状态，可以输出最大不失真的功率。

如果功放的额定输出阻抗（4Ω）小于音箱的额定阻抗（8Ω），则功放的实际输出功率会小于额定输出功率；如果功放的额定输出阻抗（8Ω）大于扬声器的额定输出阻抗（4Ω），则功放有过载的危险。

这就是为什么我们的IP端是4Ω输出，可以接8Ω喇叭的原因。

四、实际项目中广播音箱的选择与配置

一、扬声器选择

例如公共广播，在天花板室内，应使用不带后盖的嵌入式天花板扬声器。这种类型的扬声器结构简单，价格相对便宜，而且易于施工。主要缺点是没有后盖，容易被昆虫和啮齿动物咬伤。吸顶音箱为3W/6W，和一般8-10米之间的音箱差不多。

在只有框架天花板而没有天花板的房间里：

应使用吸顶式球顶扬声器或带后罩的吸顶扬声器。由于吊顶相当于一个无限大的挡板，在吊顶的情况下使用不带后盖的音箱不会造成声学短路。没有天花板，情况就大不相同了。如果仍然使用没有后盖的天花音箱，效果会很差。在这种情况下，原则上应使用吸顶式扬声器。但是，如果投资太大，也可以使用带后盖的吸顶扬声器。带后盖的天花音箱后盖不仅具有一般的机械保护功能，而且在一定程度上起到防止声音短路的作用。

在没有天花板的房间里：

最好使用壁挂式音箱或室内音柱。

户外：

应使用户外音柱或喇叭。这种音柱和喇叭不仅具有防雨功能，而且体积大。由于室外环境空旷，没有混响效果，所以需要选择音量较大的品种。

在花园和草地上，应使用草坪扬声器。这类音箱防雨，造型美观，对音量和音质更讲究。 25m~30m一个，20-25W。

在装修精美、天花板高的厅堂，宜选择造型优雅、色彩和谐的吸顶音箱。

在防火要求较高的场合，应选用耐火型扬声器。该款音箱为全密封型，出线可配阻燃套。

至于品牌和档次的选择，自然和投资有关。

二、扬声器配置

广播扬声器原则上以均匀分散的原则布置在广播服务区内。分散度应保证服务区信噪比不低于15dB。

通常高档写字楼走廊的本底噪声在48-52分贝左右，超市的本底噪声在58-63分贝左右。

繁华道路的背景噪音约为70-75分贝。

考虑到事故发生时现场可能非常混乱，出于应急广播的需要，即使广播服务区是办公楼，本底噪声也不应该估计太低。对此，作为一般考虑，除繁华热闹的地方外，背景噪声可大致视为65-70dB（特殊情况除外）。据此计算，广播覆盖区的声压级应在80-85dB以上。

天花音箱的灵敏度等级在88-93dB之间；额定功率3-10W，按90dB/8W计算，距离扬声器8m处的声压级约为81dB。

在天花板不高于3m的场地，吸顶音箱一般可以相距5-8m均匀布置。

如果只考虑背景音乐，不考虑紧急广播，这个距离可以增加到8-12m。

此外，适用于中国大陆的《火灾事故广播设计安装规范》（以下简称《规范》）有以下硬性规定：“过道、大厅、餐厅等公共场所的扬声器数量应能确保从地板的任何部分到最近的扬声器的步行距离不超过15m。扬声器应安装在过道的交叉口和拐角处。过道尽头的最后一个扬声器应该是离墙不超过8m。

3、0@>功放的计算方法

3、功放容量计算方法：

业务广播系统和业务广播系统的计算方法：

P=K1×K2×ΣPo

地点：

P：功放总输出功率（W）；

K1：线损补偿系数：1.线损为1dB时为26； 1.线损为2dB时为58；

K2：老化系数，一般取1.2-1.4;

ΣPo=Ki×Pi：各支路同时广播时的最大电功率（W）；

Ki——第i个分支同时需要一个系数；在服务广播的情况下，房间节目中的每组Ki取0.2-0.4；背景音乐节目中的Ki取0.7-0.8;

Pi--第i个分支的用户设备的额定容量；

火灾事故广播系统如何计算，功放的容量是根据系统中扬声器的总数来计算的1.5x ok.

仅适用于背景音乐，请使用 1.3 倍于扬声器的功率。

例如：

比如社区的背景音乐，10个广播，每个20w公共广播，功放的容量怎么计算？

P=K1×K2×ΣPo

=1.26*1.2*10*20W*0.7=211W.

最终放大器容量为1.3倍。

211W*1.3=274W.

K1和K2的值分别为1.26和1.2。

六、广播安装要求

1、扬声器设置

可以适应不同环境的需要，音量和音质都不错，比较讲究。

原则上，广播扬声器在广播服务区域内统一、分散地布置。分散度应保证服务区信噪比不低于15dB。

2、广播系统供电要求

小容量电台可通过插座直接供电； 500W以上时，设置播控室，就近供电。电源控制器由专线供电。

一般情况下，交流电压偏移值不应大于+10%。当电压偏移不能满足设备的限值要求时，应在设备附近安装自动稳压器。

广播的交流电源容量一般为1.最终广播设备交流电源消耗容量的5-2倍。传输电缆选择广播线应使用铜芯塑料绞线。应屏蔽各种程序信号线。

3、线路及管线铺设要求

管道与建筑物同时铺设时，有条件的应在建筑物内铺设管道，并要求根据建筑物铺设规范选择管道的材料和铺设方法，对于建筑物内不方便敷设的管线，宜采用镀锌钢管、PVC管、封闭式金属线槽或封闭式PVC线槽（每条管线之间应留有20厘米以上的间距）。

大型系统的主干线应采用封闭式金属桥架敷设，强弱电桥架应严格分开（不得与照明、电源线敷设在同一线槽内），并走通过他们自己的弱电流井。

4、防雷接地要求：

闪电和电气干扰对公共广播有很大影响，造成交流噪音和设备芯片老化甚至烧毁。因此，对系统进行严格的防雷和接地，既保护了设备，又净化了音质。接地装置可与建筑物的防雷系统集中连接。

机房强电要求严格接地措施，电源定序器（或电源管理器）接线设置漏电保护开关，接地电阻不大于4欧。

室内广播设备和机柜配有专用地线连接接地装置，接地电阻不大于4欧姆。

七、安装要求

1

设备安装顺序

公共广播系统设备，一般安装在机柜中，如果是比较简单的系统机柜，可以选择比较小的机柜，比如1.0米机柜，机器比较少，机柜比较矮，尽量把设备往上安装，经常使用自动播主，经常调试设备。应该放在最上面，方便调试和使用。接下来，安装无线麦克风前置放大器、功率放大器等。

如果广播设备较多，机柜较高，如2.0m机柜，常用的广播设备应放在0.8-1.5m位置太高或太低都不容易操作。

2

设备连接顺序

电脑与自动广播主机相连，音频线一般直接接到前置放大器的输入端或调音台的第一通道，调音台的音频输出分配到各个功放。如果是纯功放接INPUT音频输入，功放输出送到寻址终端、区域控制箱或分区器，再送到终端扬声器。

3

接线注意事项

如果走线太多，而且电源线同时作为音频线和电源线使用，最好使用两家厂家的线，这样比较容易区分，设计上也可以在接线之前完成，然后将它们接线在一起。如果连线完成，发现root不见了，相当于重做了整个项目。

4

设备电源

对于公共广播系统，应尽可能配备专用的电源定序器为设备供电，既能保证供电的统一管理，又能保证设备按相同的顺序启动，主电源必须有地线，可以保护公共广播系统设备的使用寿命，避免静电对人体造成的各种意外伤害。

5

设备采购

任何产品不应该只看外观，还要看其他用户的评价和市场占有率。一个好的厂家生产的产品经过多次测试和运行。一个合格的厂家，一个有多年生产经验的企业，一个被很多单位认可的产品，一定是好产品。

6

无线麦克风

无线麦克风最好选择U段，传输距离远，信号稳定。麦克风数量可分为1个无线麦克风、1个无线麦克风、1个无线麦克风、1个无线麦克风、1个无线麦克风。对于公共广播，您通常可以选择一个用于两个无线麦克风和一个用于四个无线麦克风。

按说话方式可分为手持式麦克风、桌面式麦克风、领夹式麦克风和头戴式麦克风。如果您需要随身携带演讲，您应该选择耳机式无线麦克风。领夹式无线话筒拾音效果差，容易吹口哨。

7

连接线的选择

连接线的使用，根据情况，有的连接线可以自己安装，有的连接线采用转接头的形式连接。时间长了，就会有微弱的接触。希望大家在做系统集成的时候尽量焊接牢固，这样可以为售后维修省下十倍、一百倍的工作量。

8

机柜的安装

如果扩音系统采用纯功放，功放比较深，需要提前与600*600柜体对比安装，或者用箱尺测量柜柱前后距离.

公共广播作为一个系统问题，在系统设计中必须综合考虑以上问题。在选用性能良好的电声设备的基础上，通过精心的系统设计、精心的系统调试和良好的音响施工条件，才能达到悦耳自然的电声音响效果。
