摘要：为了在特定场合进行安防监控，采用无线传输模块和PTC08串口摄像头模块设计并实现了一种无线视频监控系统。摄像头模块用于视频的数据采集、压缩和串行传输，单片机通过无线传输模块进行拍摄控制和数据传输。测试表明，该系统具有操作简单、运行稳定的特点，符合设计要求。

关键词：视频监控；；PTC08；无线的; 设计

随着通信、单片机处理能力和各种视频处理技术的提高，视频监控系统的发展越来越快。其中，视频传输采用有线方式，具有传输稳定、画面清晰的特点。但由于成本高、维护不便、一些特殊区域条件有限，布线困难甚至不可能，其使用范围受到很大限制。无线传输技术以其使用灵活、携带方便、移动性强、成本低等优点，在视频监控、传输、应急现场救援和军事通信等领域发挥着巨大的作用。

本文设计并实现了基于无线传输模块和PTC08串口摄像头模块的无线视频监控系统，在环保监控、智能仪表监控、车辆管理监控、图像采集等领域具有一定的应用前景。

1 系统结构

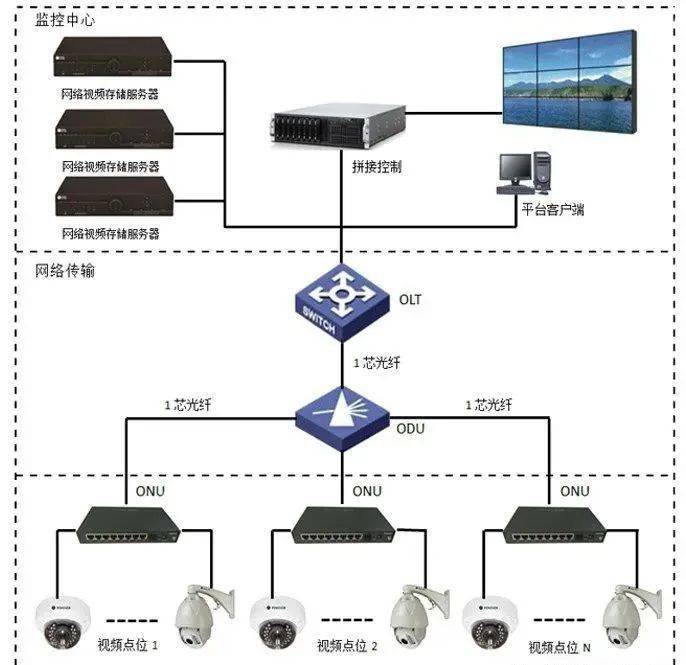

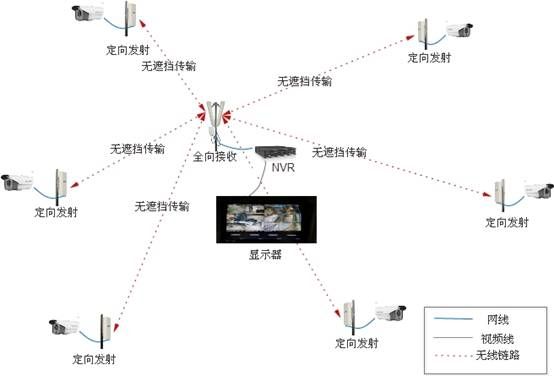

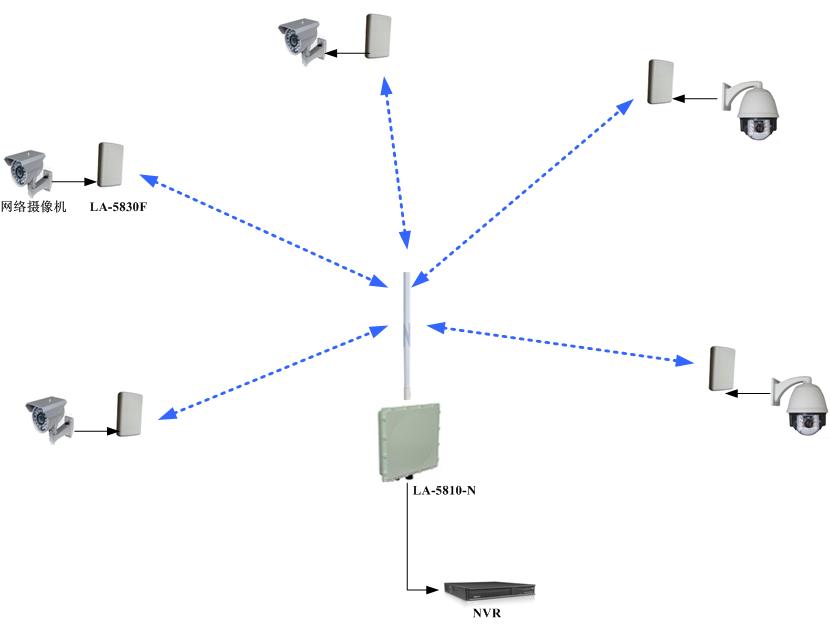

无线视频监控系统由信号采集设备、采集端处理器、无线数据收发模块、接收端处理器、信号输出设备组成，如图1所示。

本文引用地址：

视频信号采集装置通过摄像头模块采集场景图像无线监控系统，通过其内部处理器转换输出数字视频图像，为视频图像处理提供数据。采集端处理器负责对信号采集设备采集的数据和其他节点发送的数据进行存储和处理，同时可以协调与其他节点的通信。线路收发模块主要负责与其他节点通信，接收、发送数据和交换控制信息。接收处理器负责存储和处理其他节点发送的视频和图像数据，也可以协调与其他节点的通信。

2 系统硬件电路设计

2.1 PTC08简介

是一种低成本单片 UHF 收发器无线监控系统，专为低功率无线应用而设计。它主要设计用于 315、433、868 和 915 MHz ISM 和 SRD 设备，并且可以编程为在 300 到 1 000 MHz 范围内的任何频率下工作。具有抗干扰能力强、数据传输速率高、误码率低等优点，支持数据透明传输和DL/645协议。在发射状态下，其发射功率可编程调节，最大发射功率达到10 dBM。

PTC08串口相机是一款集图像采集、拍摄控制、数据压缩、串口传输于一体的工业级图像采集处理模块。标准的三线RS-232通讯接口和简单的图像传输协议，使模块可以方便地与计算机和各种嵌入式系统连接。

2.2 硬件电路设计

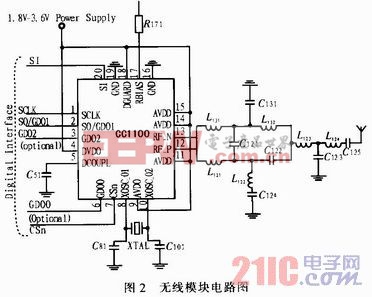

设备工作状态包括IDEL（待机）、RX（接收）、TX（发送），并支持远程唤醒功能，可降低功耗。主要引脚为VCC电源输入（1.9~3.6V），SI数据输入，SO数据输出，SCLK时钟输入，GD00和GD02为测试系统的数字输出，CSN为片选信号。该芯片具有内置的 64 字节 TX 和 RX 缓冲器。本文设计了图2所示的无线电路。数据操作通过单片机的SPI端口进行。
