[介绍]

随着综合布线系统的发展，现在越来越多的客户希望自己的综合布线系统能够使用电子布线系统，也就是我们常说的智能布线系统。针对市场需求，推出了完整的智能布线解决方案，庞大的产品线，同时也为客户提供多种产品选择。

最近，销售工程师们，电子布线系统项目在各大经销中的比例越来越高，不仅银行系统、政府项目，甚至一些教育系统也希望使用电子布线系统来保持网络系统的先进性和减少后期投资，提高网络运营效率。然而，真正了解智能布线系统的客户却寥寥无几，就连配电的技术工程师也对系统了解甚少。他们可能更关心的是，搭建这个系统要花多少钱，是否名副其实的电子线框。但是，系统应该是双配还是单配等技术问题，而究竟应该是接触式还是九针式往往被忽视。因此，我认为非常有必要对电子布线系统做一个“科普”的介绍。澄清误解和困惑，可以大大降低制造商、经销商、集成商和客户之间的沟通难度，减少摩擦，提高工作效率。

电子配线架的英文名称是“e-panel”。一般来说，电子配线架具有以下功能：

1) 为了引导跳线，一般来说我们现在使用LED指示灯。当指示灯闪烁时，跳线已从端口拔下。如果指示灯常亮，说明跳线已插入。

2) 实时记录网络中的任何变化，例如网络中的非法访问等，并形成相应的报告。

3) 以数据库的形式记录所有的链路信息，例如可以管理网络中的相关设备。

4) 基于软件系统，支持远程Web登录系统

从以上功能可以看出，电子配线架的核心功能是监控整个网络，也就是说只要有人移动配线架上的任何跳线，电子配线架系统就可以监控和记录它。变化写入数据库，系统发出报警通知管理员，如电子配线架末端的LED灯相应动作，“滴滴”报警声。因此，带LED指示灯的电子布线系统在这方面具有先天的优势。

目前市场上有两种主要类型的电子布线系统：

第一种方法是以康普为代表的配电架。这种配电系统在配电架末端的模块上装有一个轻触开关。将跳线插入模块后，将触摸开关。此时会自动通知系统该端口插入了跳线，系统会自动记录。但这种方法有一个致命的弱点。他只知道这个端口插了一根跳线，但是这个跳线有没有问题，另一端插在哪里，系统一无所知。举个最简单的例子，即使你把所有的跳线都剪断了，系统也不会报警，因为系统仍然认为所有的端口都没有变化。

第二种方法比较复杂，业内称为九针检测。这种方法是在普通的八针上再加一根针，组成九针模块和跳线，通过第九针进行传输。控制信号，当第 8 针接通时，第 9 针也接通，系统可以知道链路的连接状态，并且在光纤跳线的上端还有一根铜芯电缆用于监控，这极大地电子布线系统的应用范围扩大。但是这种九针方式的接线方式必须双配，不能单配。具体跳线形式如下：

图 1 九针铜跳线

图 2 九针光纤跳线

接线方式分为两类：一类是单配线架法，一类是双配线架法。

图 3 单配线架方式

如上图所示，我们在配置中一般采用这种方式，可以大大节省甲方的工程开支。水平电缆接电子配线架，开关一端不接。线框、跳线直接插入开关。如前所述，单配电接插板方式只能用于配电型电子接插板方式。它可以在配线架的一端检测到，而在交换机的另一端无法检测到。该方法虽然成本更低，搭建更方便​​，但交换机侧的任何变化都必须手动录入数据库，无法达到完全自动监控全网的目的。

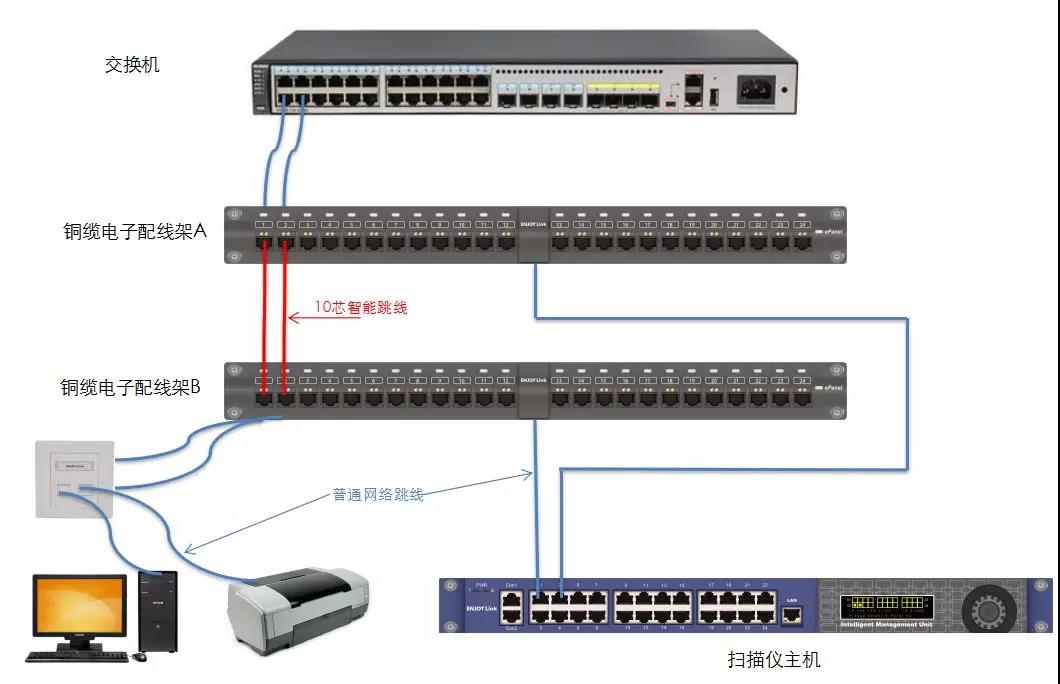

图 4 双配线架方式

如上图所示，为双配线架方式，将水平线缆和交换机分别引至配线架。与所有水平线缆相连的每个工作区端口在水平线上都有一个映射。交换机的端口都映射在交换机的配线架上。如果跳线使用9针跳线，就可以实现真正意义上的全监控。在跳线的任意一端，系统可以立即检测到电子配线架上的拔插动作。这种方法的缺点也很明显。一般来说，工程预算比普通布线方案要贵30%-50%左右。因此，这种电子布线方式适用于大型项目。单价越低。

现在全球主流的代表产品有3款，分别是康普、以色列的瑞特和另一家新加坡公司开发的。其中以以色列雷特的系统最为强大。

康普具有触摸检测、通用 8 针跳线和单个跳线面板。这些技术成本相对较低，因此康普的系统在三电子配线架解决方案中相对便宜。但代价是牺牲了对链接数据库进行全面监控和自动更新的原则。跳线操作有很多规则。您必须立即拔下跳线并将其插入另一个端口。千万不要一次性拔掉2、3根跳线，然后再一根一根插到其他端口。开，不然就乱套了。开关一端的跳线不能移动。如果需要移动，必须手动修改数据库，这也违背了电子配线架的初衷。

另外两个是九针的形式，不同的是没有LED指示灯。瑞特有LED指示灯，系统完整性好，自动化、智能化程度高，当然价格也是最高的。网络管理员可以通过手持控制面板调度任务电子配线架，然后接受任务。如果某个网络设备需要接入网络或者需要移动到不同的地方电子配线架，那么可以在控制软件中断开一个端口，然后重新连接。有的两个端口是分布的，对应配线架上对应的端口会有一个LED指示灯闪烁。任何闪烁表示您可以从该端口拔下跳线。如果LED只是简单地打开和关闭，那是你插入跳线。如果你插错了，它会再次闪烁，直到您正确插入跳线。系统可查询所有设备的上层信息（IP地址和MAC地址），准确定位所有设备并与其物理端口位置连接，并可通过IP地址和MAC地址查询设备的详细信息装置。以不同的方式查找终端中所有非法和未经授权的设备。

现在客户越来越倾向于采用以色列瑞特的系统，尤其是工商银行、摩根士丹利等大型金融机构，他们需要强大的网络系统，不能有丝毫偏差，因为整个网络都是瘫痪意味着损失了很多钱，失去了客户的信心。因此，作为工程师，更多的时间应该考虑电子布线系统的稳定性，而不仅仅是如何省钱。

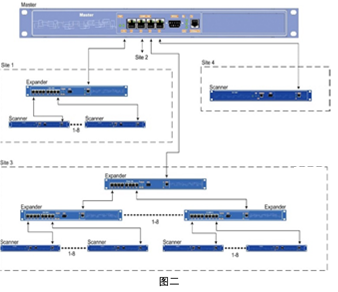

接下来，简单介绍一下九针电子布线系统各部分的特点。

1) 智能六类电子配线架，分为屏蔽和非屏蔽，IDC接口可接23AWG-26AWG实芯和不同线径的多股电缆。每个端口都有 LED 指示灯，并具有智能管理界面。

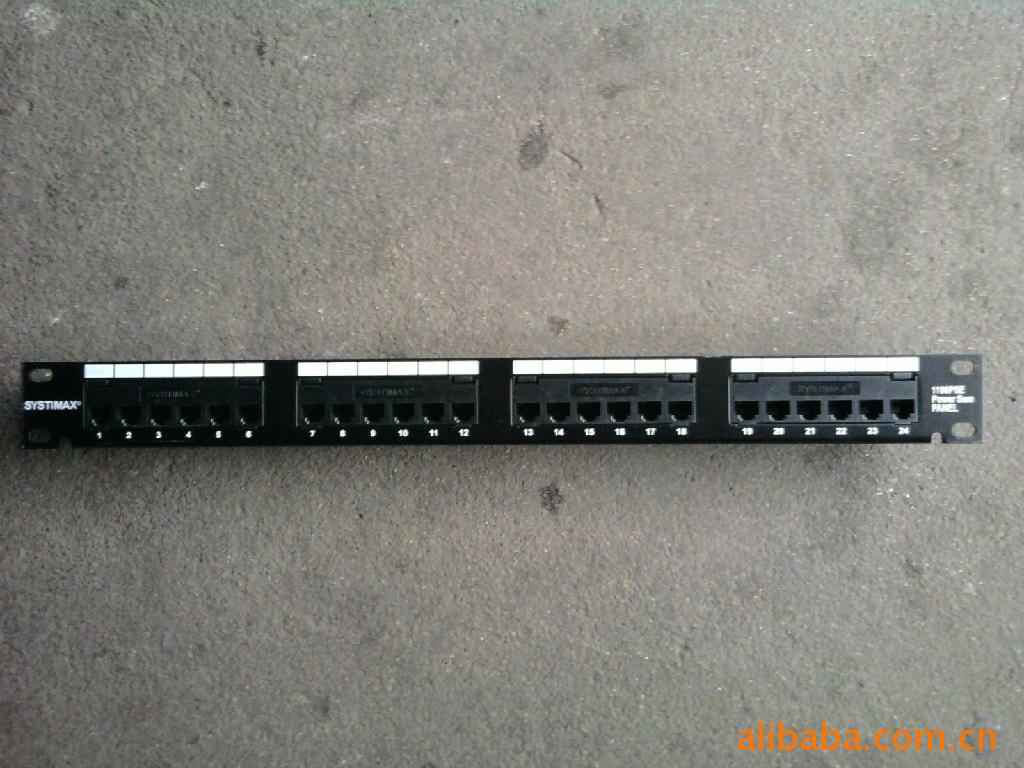

图5 6类电子配线架

2) 6类RJ45-RJ45跳线，带管理功能，采用9芯线材结构，其中1芯专用于智能管理。
