前言：

很多朋友多次留言，提到各种水晶头有什么区别，网络模块怎么玩？

首先我们来看看RJ45和RJ11水晶头的区别。

1. RJ45和RJ11水晶头

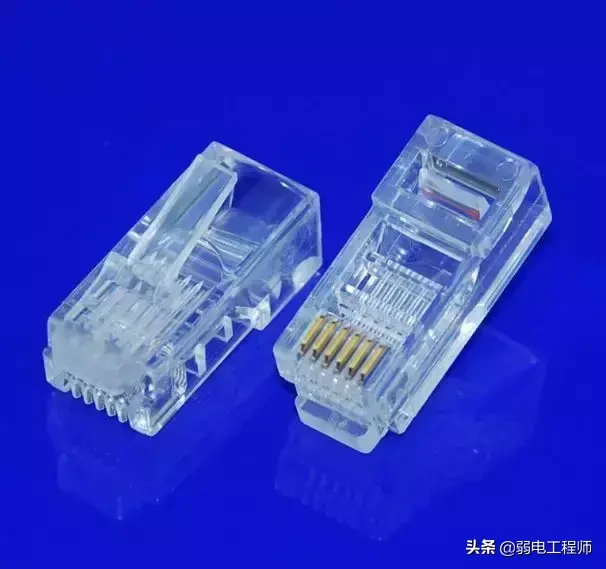

1. RJ45水晶头

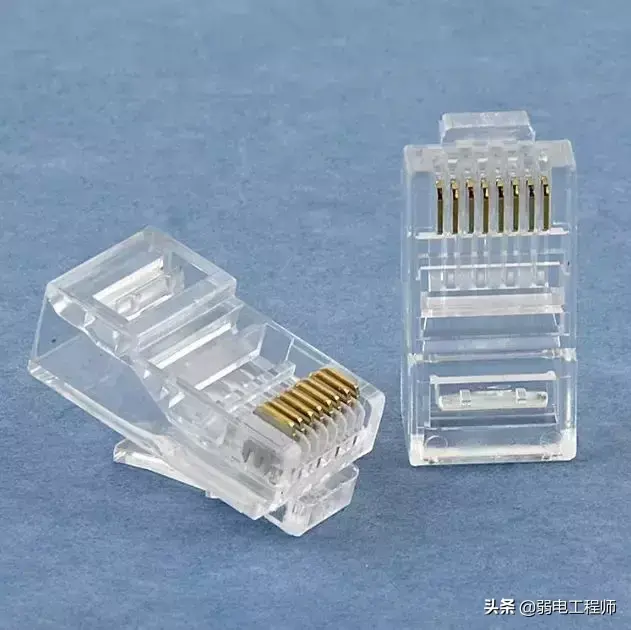

我们通常所说的网络水晶头就是RJ45水晶头，它是一个8针的连接器，主要用于以太网，“RJ”表示注册插孔，“45”表示接口标准序列号。RJ45水晶头通常端接在网线上，用于连接各种网络设备，如电脑、路由器、交换机等。

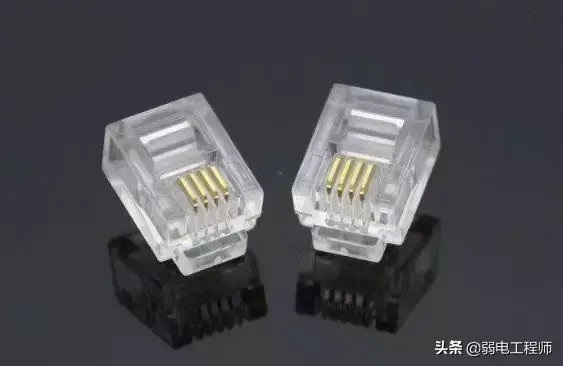

2. RJ11水晶头

电话线使用的四芯水晶头是RJ11水晶头，和RJ45水晶头很相似，但只有4个针脚。它是该公司开发的连接器，通常用于连接电话和调制解调器。需要注意的是，RJ11通常是指6位（6针）的模块化插孔或插头，但只使用4针，RJ11也用于4针版本的模块化连接器。

三、RJ45水晶头和RJ11水晶头的区别

不同的结构

RJ45水晶头是8槽8触头的连接器（8p8c），而RJ11水晶头通常只有6槽4触头（6p4c）。因此，RJ45水晶头比RJ11水晶头大。大头。RJ11水晶头一般可以插入RJ45接口，反之不行，但是强烈建议不要将RJ11水晶头用于RJ45接口。

线序标准不同

由于RJ45水晶头和RJ11水晶头的结构不同电子配线架，接线的线序标准也不同。RJ11水晶头一般只有6个凹槽和4个触点（6p4c），其线序是固定的。

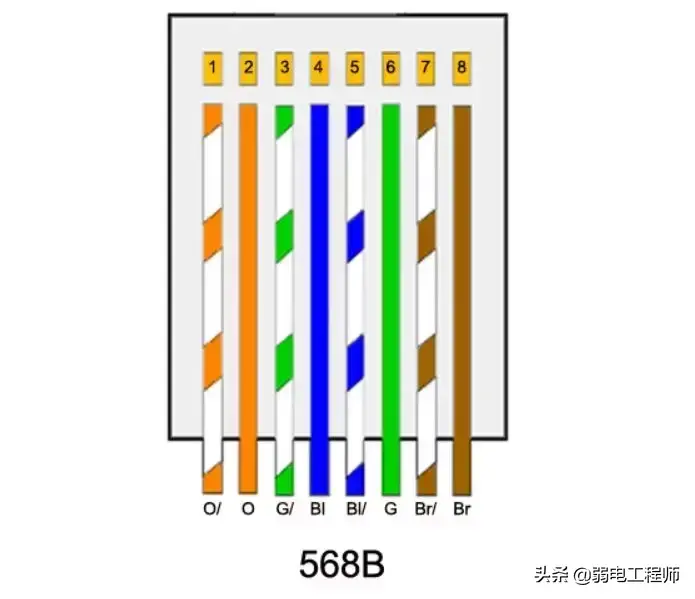

RJ45水晶头接线有两种线序标准：T-568A和T-568B。通过采用不同的标准，最终的网线有直通型和交叉型两种。现在所有的网线都是568B的，线序如下：

橙色 白色 橙色 绿色 白色 蓝色 蓝色 白色 绿色 棕色 白色 棕色

二、超5型水晶头和6型水晶头的区别

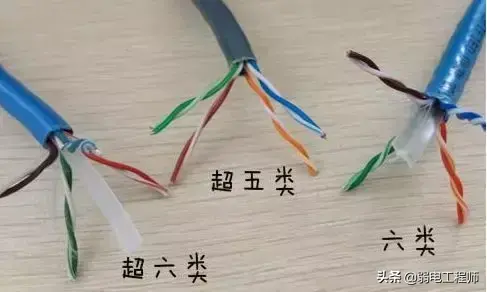

要了解5e类水晶头和6类水晶头的区别，我们先来看看5e类线缆和6类线缆的区别。

超五/五芯直径：0.511，截面：19。

六种线芯直径：0.574，截面：30。

6 类电缆的铜芯比 5e 类电缆的铜芯厚。因为两者的铜芯不同，水晶头内部的孔也不同，进线的直径也不同电子配线架，超五类为1.02mm，六类为1.08mm。

1.超五类水晶头

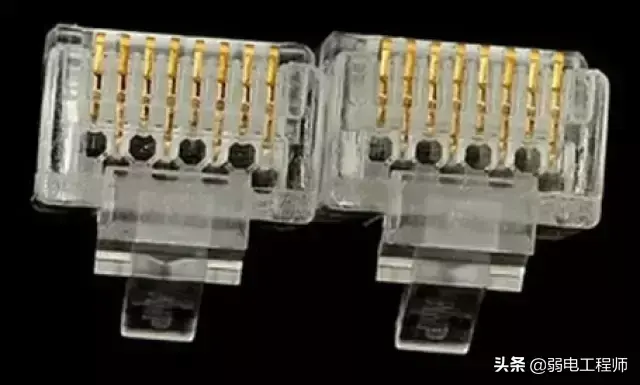

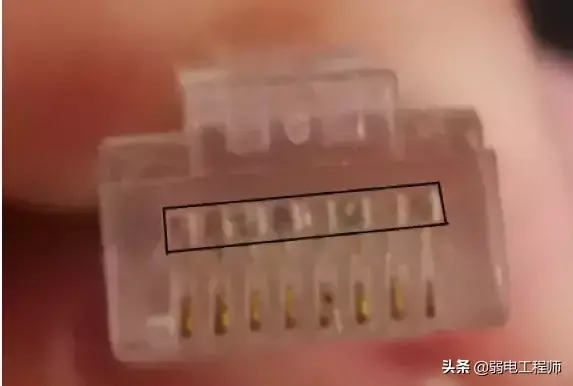

超五类水晶头正面，可以看到8颗核心排成一列

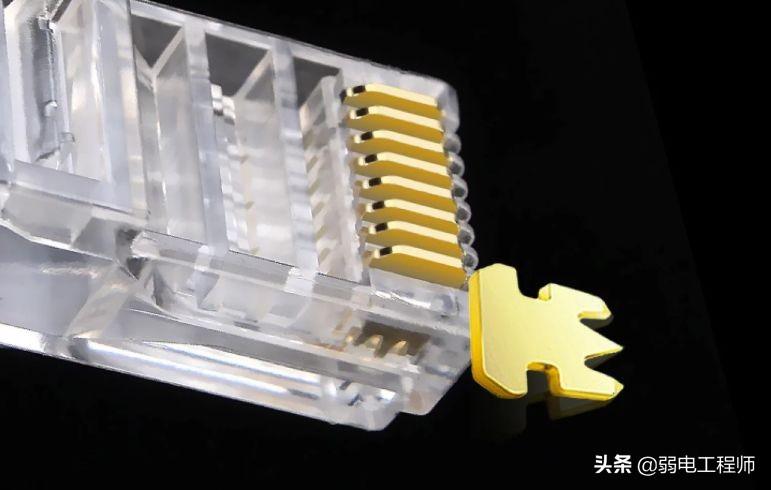

5e 类水晶头，压接触点上有两个齿

2.六种水晶头

六型水晶头介绍六型水晶头不同于传统的超五型水晶头，它由内部和外壳两部分组成。

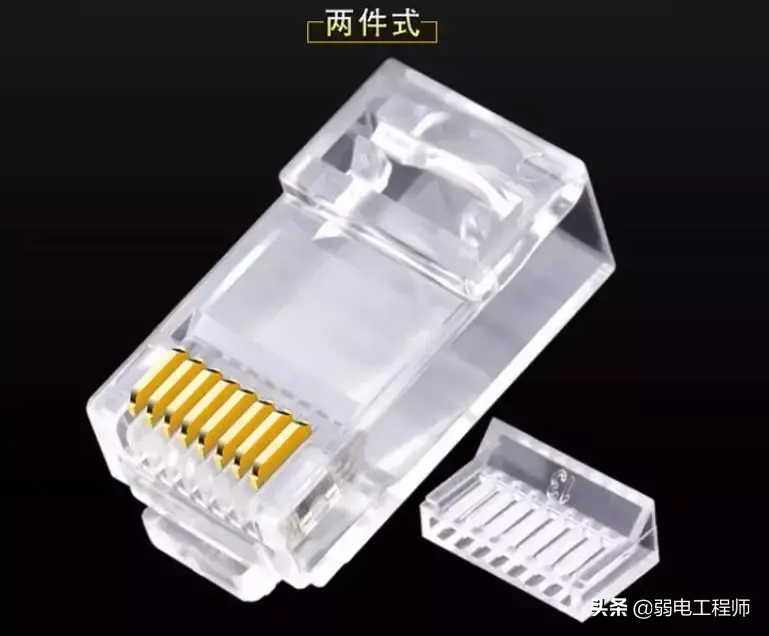

两件式（水晶头和分线模块）

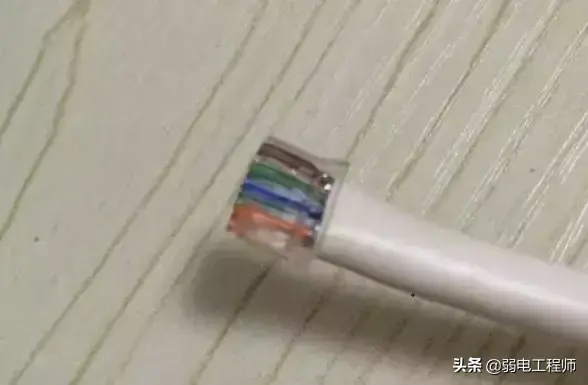

6型水晶头正面，8芯交错

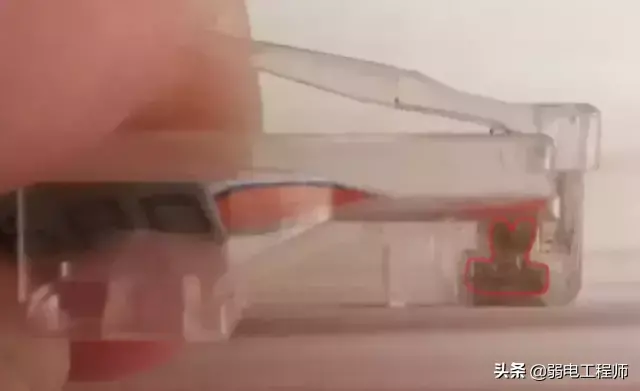

6型水晶头芯在压接触点上有三个齿

三、六种水晶头接线方式

由于六种线水晶头的特点，接线方式也不同，有多个分支模块（内插）。

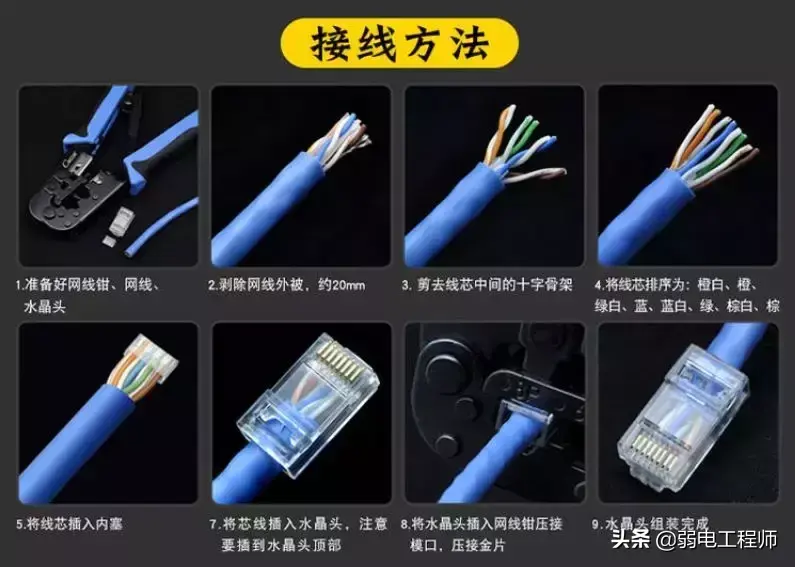

6种水晶头具体接线步骤：

六类电​​缆8芯上下交错排列，电缆孔大。前触点上部有三个分支。压入铁芯后，接触面积大。超级网络。

3、如何制作网络模块？

准备：

网络配线架、网线、剥线刀、单对110剪线器、扎带。

步：

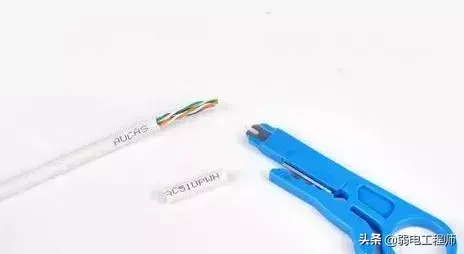

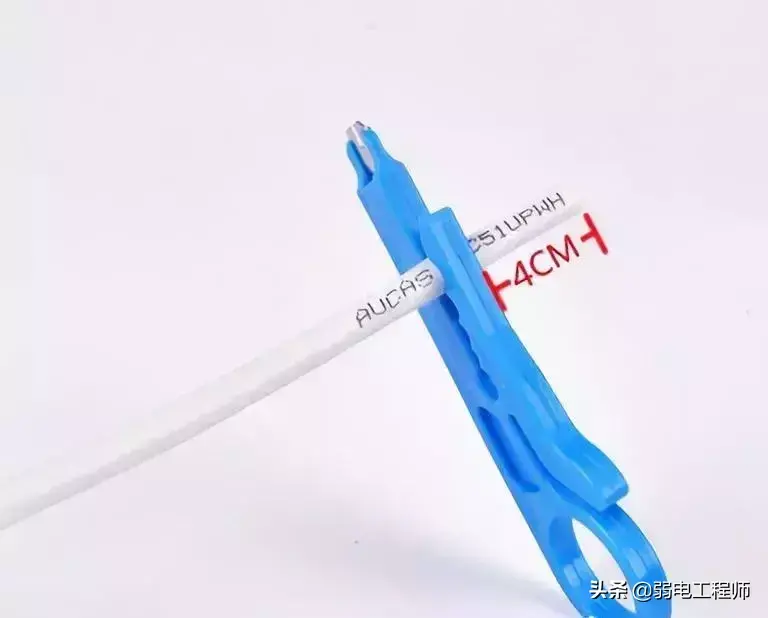

1、将网线放入剥线刀，预留40MM长度。

2. 旋转剥线钳，剪去外皮。

3、将网线按照国际标准线序T568B插入线夹。

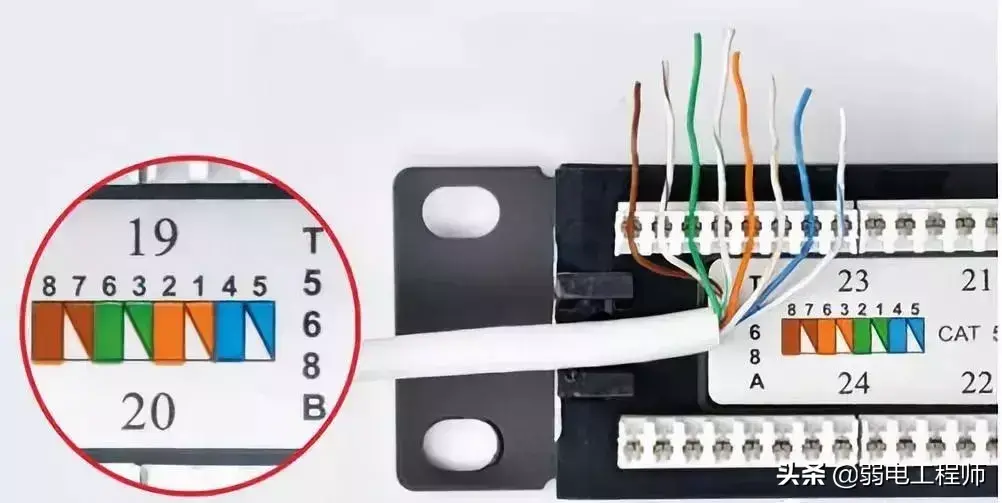

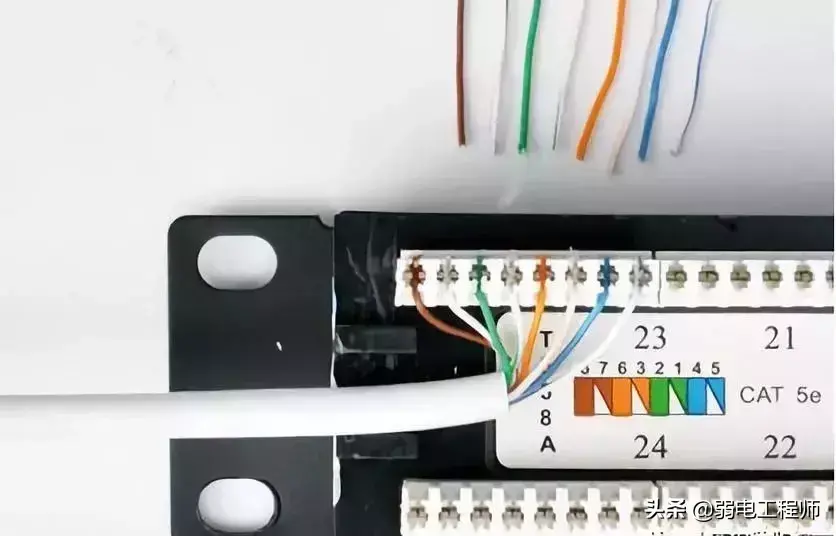

T568B 线序如下图所示。一般在配线架上都有标注。注意它与水晶头的B型不同，所以不要混淆。

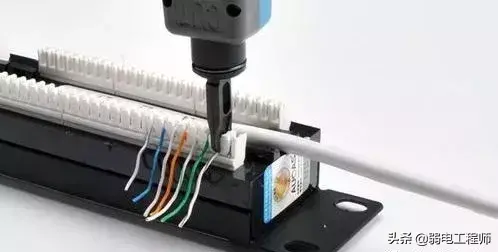

4. 使用剪线钳压接并剪断网线。

5. 如图所示完成接线。

6. 按与上述相同的顺序按下另一根网线。

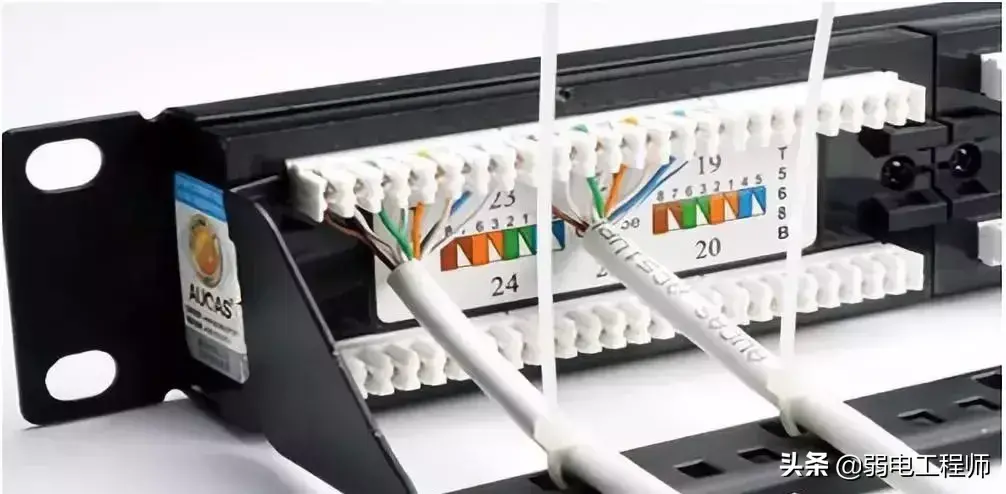

7. 使用电缆扎带将网线固定在电缆支架上。

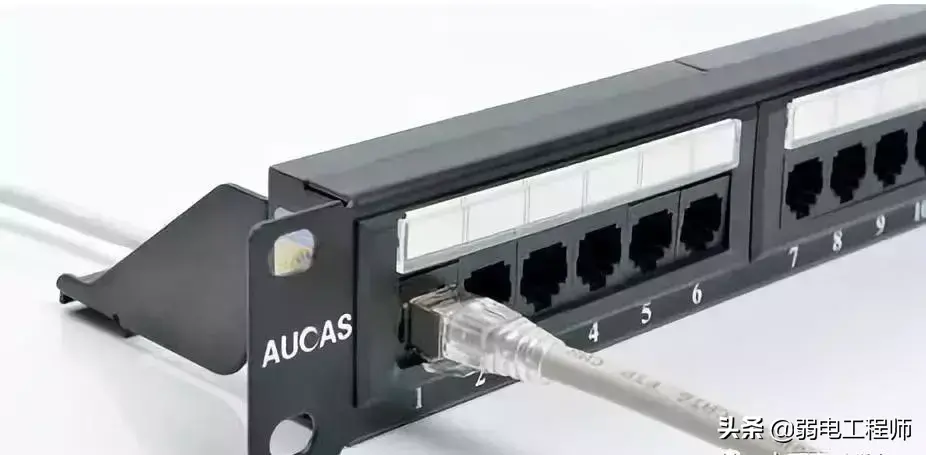

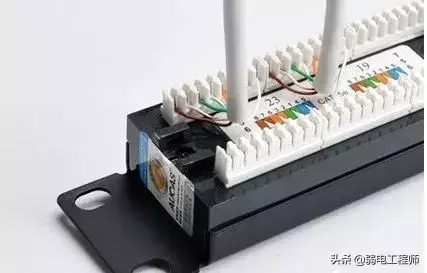

8、剪掉多余的扎带，最终效果如下图。
