《智慧城市智慧灯杆技术规范》
随着智慧城市的不断发展，路灯的发展经历了普通路灯→文化路灯→智慧路灯三个时期，逐渐从照明功能向智慧城市入口发展。普通路灯只有照明功能，只能满足最基本的照明需求；而文化路灯主要是在造型上有所突破，赋予路灯以景观性和艺术性。今天和大家聊聊指挥+智慧城市的话题。欢迎在评论区留言评论交流。
近年来，在5G新基建政策的大力推动下，多功能的智慧灯杆越来越受到人们的关注。

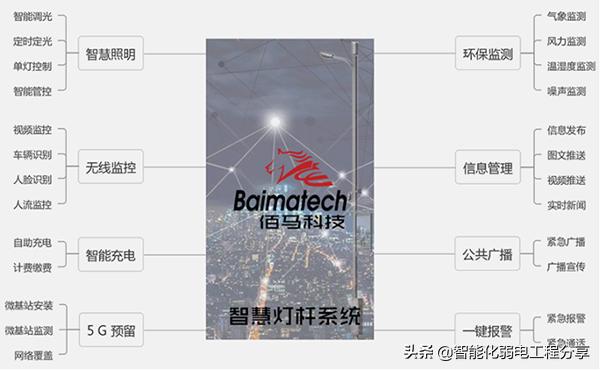

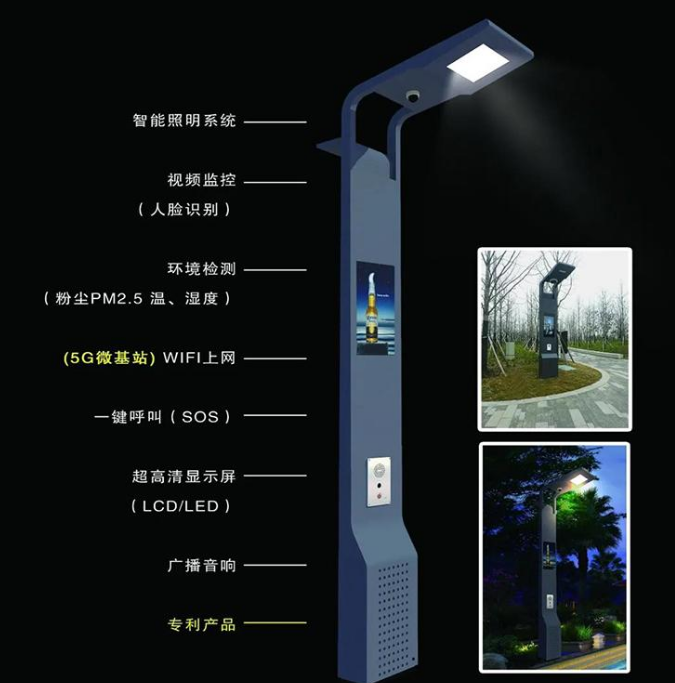

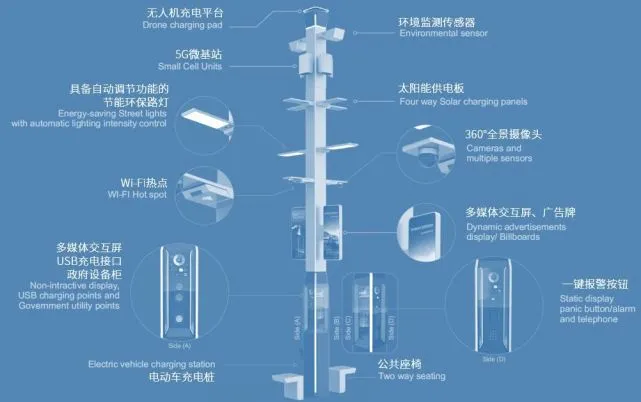

智慧灯杆是集各种信息设备技术创新和复合应用于一体的智慧路灯产品。整个智慧灯杆包括路灯照明控制系统、WIFI天线基站、视频监控管理、广告屏播控系统、城市环境实时监控、紧急呼叫系统、充电桩系统、井盖监控系统等应用。

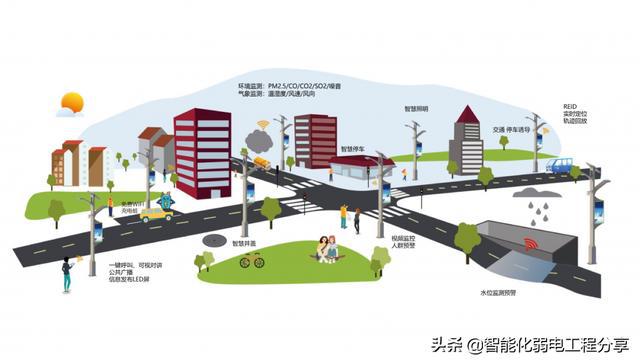

路灯的演进模式已经从传统的单体逐渐向现在的万物互联，如：人流量统计、环境监测、快速充电、信息发布、应急联动报警服务点等。为实现城市公共空间的高效利用，另一方面在车联网、云网、通信网的建设上也大放异彩。

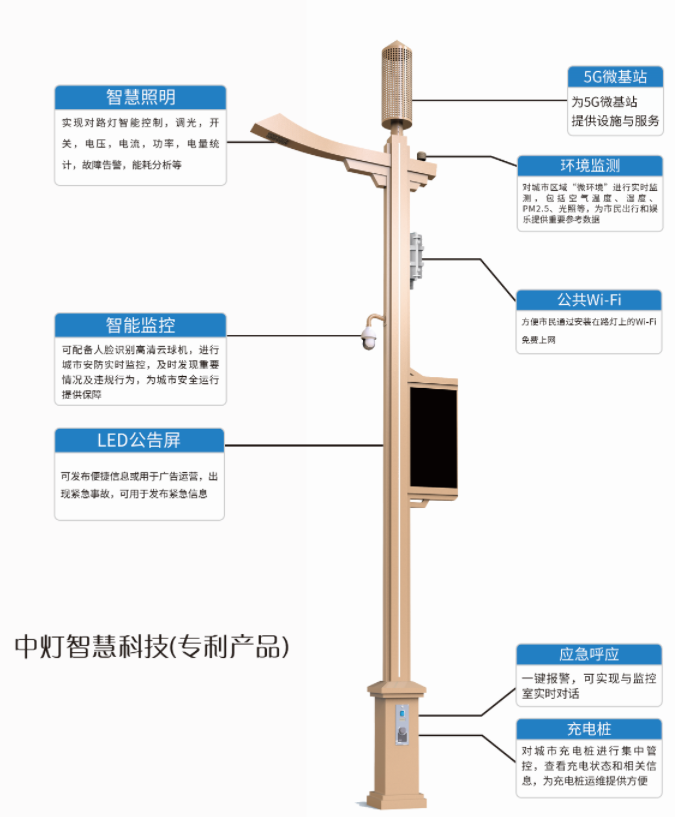

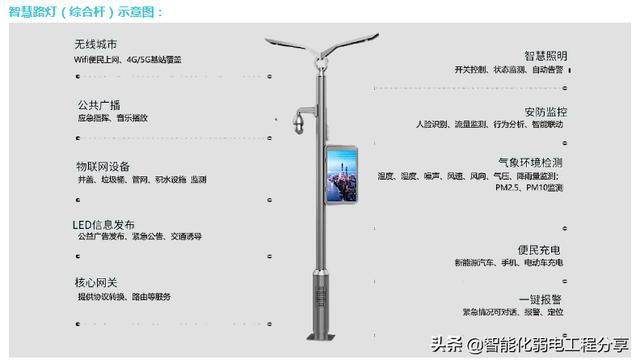

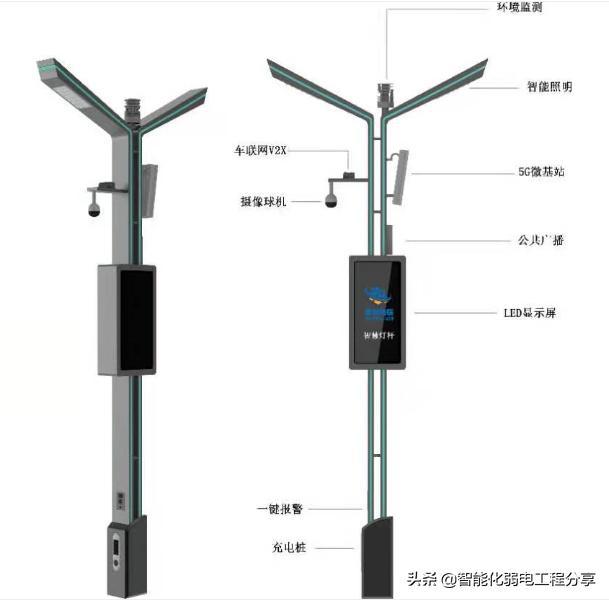

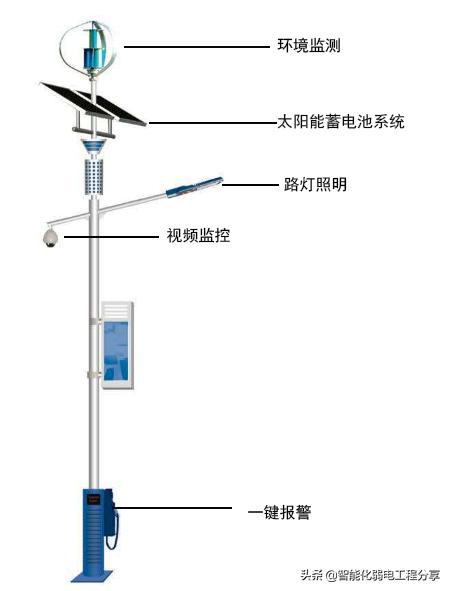

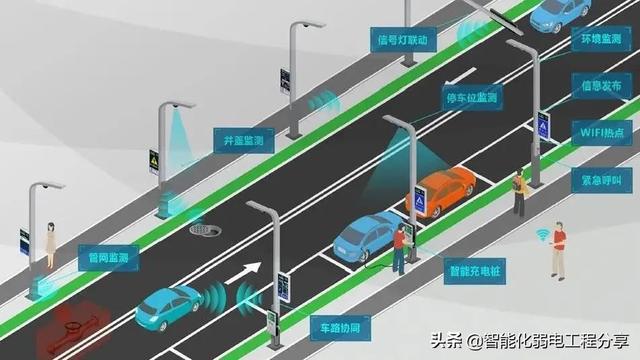

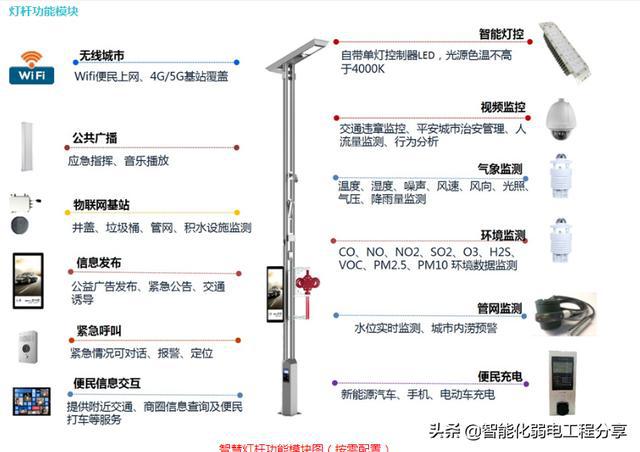

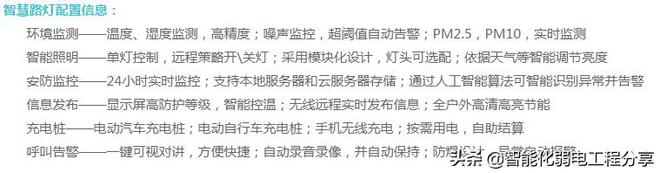

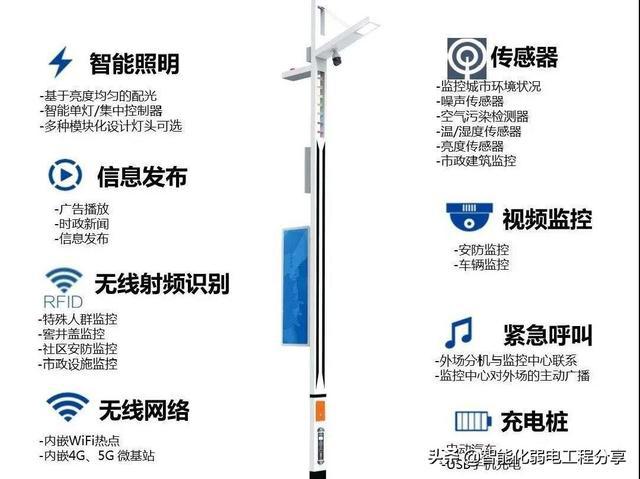

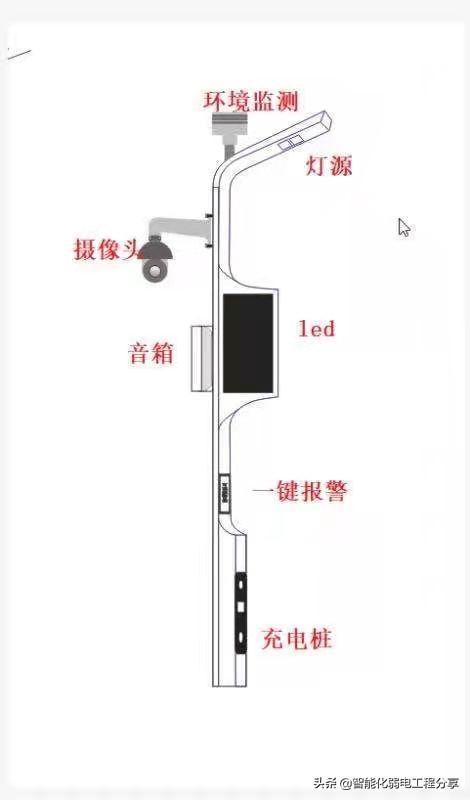

将智能照明、气象站、空气质量检测、城市Wifi覆盖、视频监控、充电桩、LED信息发布、信息交互、一键报警、4G/5G基站等多种功能集成在一根灯杆上. 传感器采集城市信息，为智慧城市大数据应用提供多种数据支持，为城市居民提供安全、便捷的生活服务，让城市更宜居。
《智慧灯杆技术规范概述》
规范分为八大内容：总则、术语、基本规定、系统规划、系统设计、施工、检测验收、运行维护、道路、广场、风景名胜区、公园、停车场等的新建和扩建。其他区域路灯及相关灯杆。适用。
规范明确。智慧灯杆作为智慧城市的整体基础设施，要实现信息基础设施的共建、共享、共治，应注意以下三点：
1、链接各行业应用，建立覆盖广、功能全的信息感知网络；
2、充分考虑与城市景观的融合；
3.统筹杆、机房、输电管线、电力管线、运营管理平台全网统筹。
《智慧灯杆系统架构》
智慧灯杆面向整个智慧灯杆系统网络智能路灯，即由智慧灯杆、机房、供电、传输等“四要素”组成的智慧城市信息基础设施网络，包括市政道路灯杆、综合底盘、综合机房、供电系统、光缆及配套管线等信息基础设施的接入，满足智慧城市照明、5G通信、安防监控等各类应用的建设和维护管理需求，以及设备挂载、供电等便民设施，和传输访问。

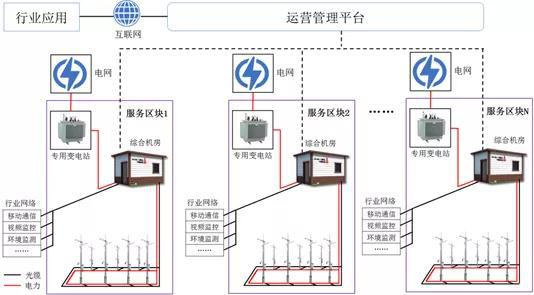

智慧灯杆系统架构如图1所示：
智慧灯杆系统网络引入了“服务块”的概念，它是智慧灯杆系统网络的基本单元。根据收集到的智慧灯杆使用需求和现有资源规划方案，在各“服务区块”关键节点的智慧灯杆上设置智能网关。
《智慧灯杆系统规划及市场需求分析》
智慧灯杆系统的规划应按照以下要求和步骤进行：
1、同步规划：智慧灯杆专项规划与管线、供电、输电、机房等相关配套设施规划同步编制，科学指导智慧灯杆建设。
2. 需求采集：采集城管、公安、自然资源、交通、生态环境、水利、林业等领域视频监控、交通管理、环境监测、信息交互、应急求助等信息服务的相关需求和应急管理；收集电信运营、广播电视、物联网等领域对无线通信的需求；根据收集的结果编制《智慧灯杆需求汇总表》。
3、现状调研：调查现有智慧灯杆的陈旧度、灯杆高度、灯杆强度、灯杆稳定性、配套管线等灯杆及其配套设施现状。供配电、通讯线路。
4、需求匹配：匹配既有道路杆身改造和市政道路杆身建设两种施工情况的需要。根据收集到的杆身信息和安装要求，明确可利用的杆身资源和新增规模及施工要求。
5、滚动规划：以服务区块为基本单元，开展智慧灯杆专项规划编制工作。按照3-5年的规划周期，根据收集到的业务需求进行滚动修订，明确智慧灯杆系统的总体目标和建设。规模、布局规划等主要内容。
《智慧灯杆系统设计理念》
智慧灯杆系统设计包括杆体、安装设备、综合机房/机箱、供配电系统、输电管线、防雷接地、漏电保护、运营管理平台、信息安全、智能化等相关内容。网关。同时，在杆体上预留可实现网络和电源通断功能的热插拔模块，为公众的创新成果接入户外智慧灯杆提供环境和孵化平台；
系统功能：具有智能照明、视频监控、无线网络覆盖、交通管理、信息发布、信息交互、环境传感器监控、机动车充电等两种或多种组合；
其中，智能网关可实现上述多种功能的业务信息汇聚和信息监控智能路灯，具有智慧灯杆监控和传输两种功能。
监控功能：包括实时监控智慧灯杆的杆体倾斜、电源运行、现场环境、故障报警等状态；
传输功能：实现智慧灯杆上路灯、温湿度、物联网基站等传感设备的数据传输，并通过智慧灯杆上的物联网基站无线连接和管理周边智慧灯杆智能灯杆。智慧灯杆的信息采集、信息录入、远程控制、联动控制等管控。未来，每一个智慧灯杆都将具备有线宽带网络接入功能，形成“家庭宽带网络”。上网的不是人，而是除裸纤接入外的所有挂载设备。

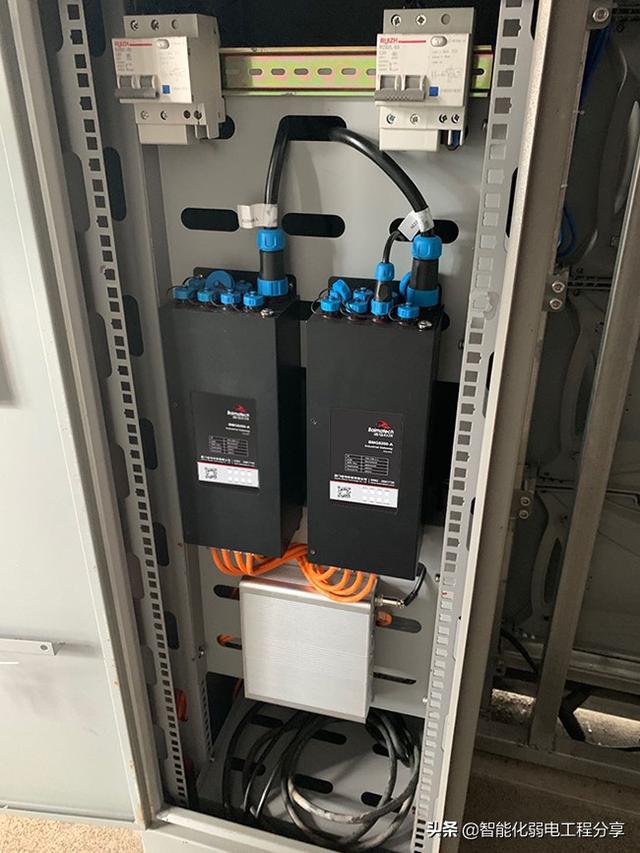

智能网关通过光缆连接到综合机房的汇聚路由器。通过统一的运营管理平台，推动智慧灯杆从单杆管理向网络化、系统化管理转变，实现信息基础设施的共建、共享、共治。.

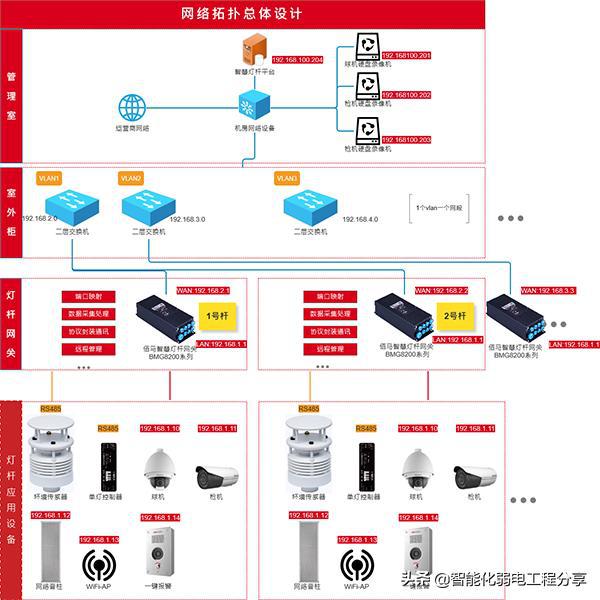

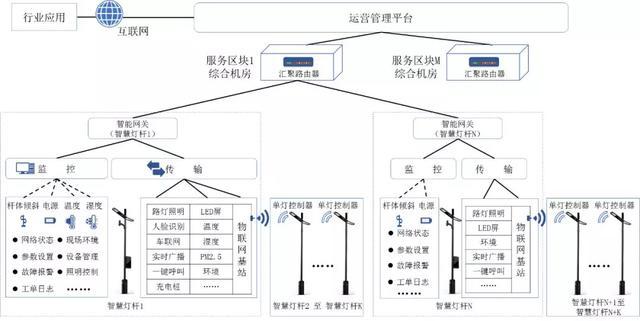

智慧灯杆智能网关组网示意图如图2所示：

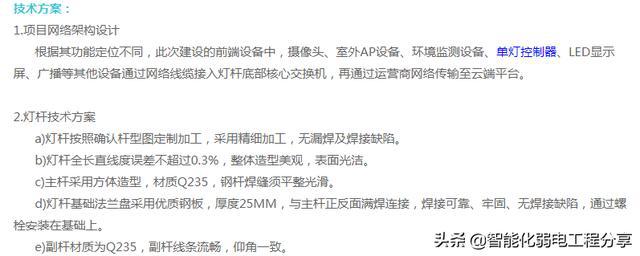

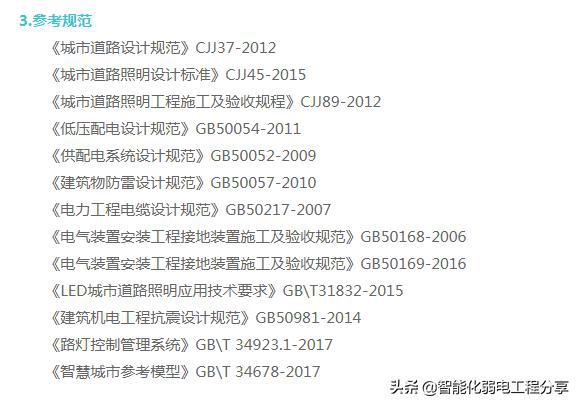

《智慧灯杆施工参考规范文件》
智慧灯杆有哪些通讯方式：
智慧灯杆解决方案的通信方式有多种。目前主流的通讯方式是以光纤、RJ45网口、RS485为代表的有线通讯方式。4G/5G等无线通信通道往往是根据实际应用需求建设的。下面介绍几种常用的有线和无线通信方式。
有线光纤通讯
光纤以其传输频带宽、抗干扰性强、信号衰减小等优点，远优于电缆和微波通信的传输，也作为一种应用广泛的通信传输方式。光纤可以满足大量数据通信正确、可靠、高速传输和处理的要求。因此，借助配备光纤接口的智慧灯杆网关，可以承载4G/5G微基站和无线高速WIFI覆盖灯杆。
常规网线通信

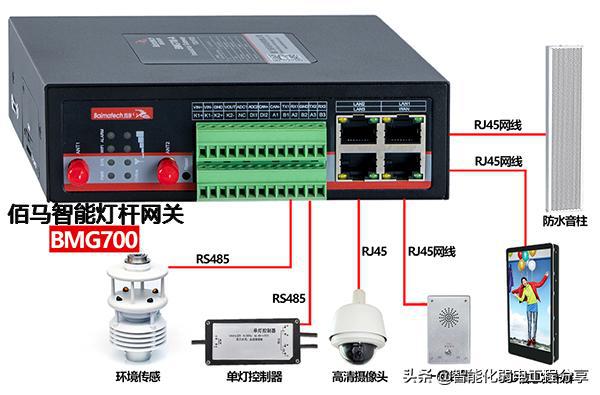

RJ45网线也是一种常用的网线。具有标准通用、技术成熟、价格低廉、应用广泛的特点。使用RJ45网口的好处是成本低，也满足了智慧灯杆在很多场景下的通信需求。目前智慧灯杆网关设备也普遍支持RJ45网口的接入通信，方便智慧灯杆快速接入LED信息发布屏、高清摄像头、WIFI等杆装设备.
RS485有线通讯

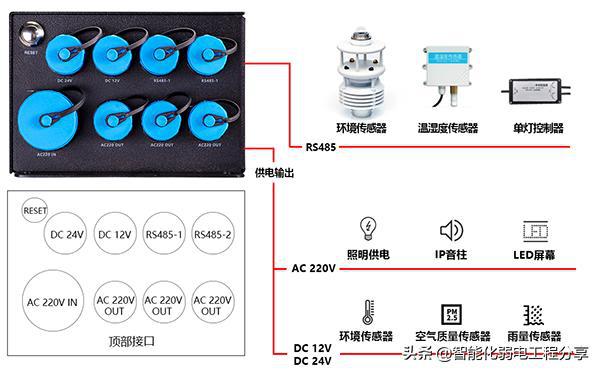

在工控场合，RS485总线以其接口简单、组网方便、传输距离远等优点被广泛应用。并且RS485接口最多可以在总线上连接128个收发器，因此可以使用单个RS485接口轻松建立设备网络。在智慧灯杆工程建设中，多用于连接环境传感器、环境监测单元、单灯控制器等设备，也得到广泛应用。
4G/5G移动通信
移动通信技术，包括3G/4G/5G移动网络，这种通信方式依赖于通信基站。优点是通信接入方便，传输距离远，通信成本低。只要有本地运营商网络信号，就可以建立智慧灯杆。通讯传输。智慧灯杆行业采用4G/5G通信方式，组网方便快捷，覆盖面积小。可轻松实现数据上传云端，连接云端管理平台和远程监控反馈，提升智慧灯杆系统的智能化管理水平。

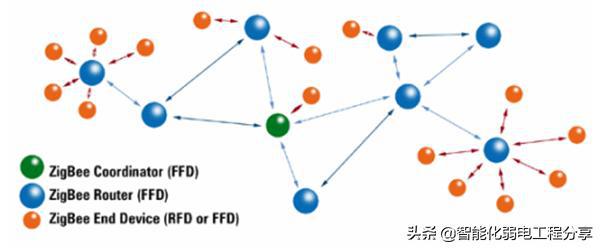

通信技术
该网络的特点是功耗更低、实时在线、同一网关大量访问、自组织网络等，在物联网发展中也具有广阔的应用空间。通信技术
该网络的特点是功耗更低、实时在线、同一网关大量访问、自组织网络等，在物联网发展中也具有广阔的应用空间。

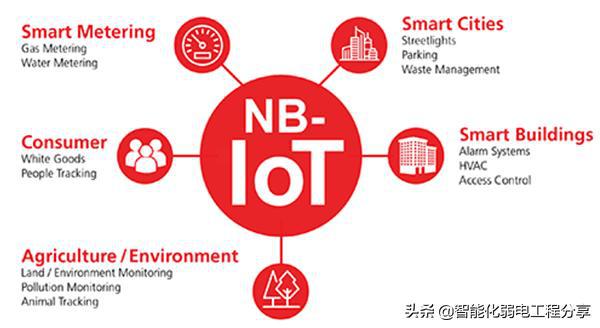

NB-IoT窄带通信技术
NB-IoT具有低功耗、低成本、高稳定性等优点。最大的特点是只要信号能覆盖的地方，就可以快速布网。而且，一个基站预计承载超过20万个终端，这意味着管理每一盏智慧路灯变得轻而易举。目前，国内很多智慧路灯项目都采用了NB-IoT技术。

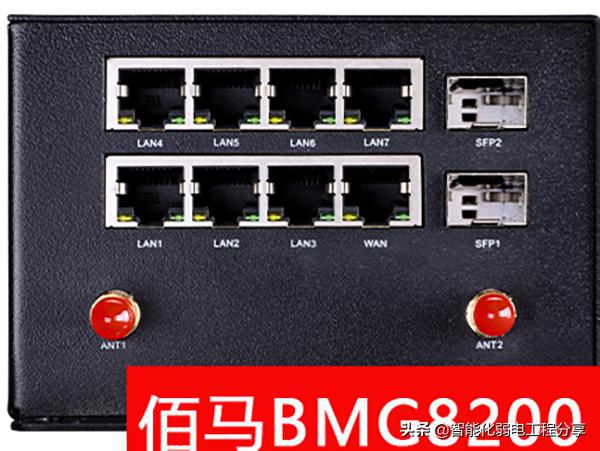

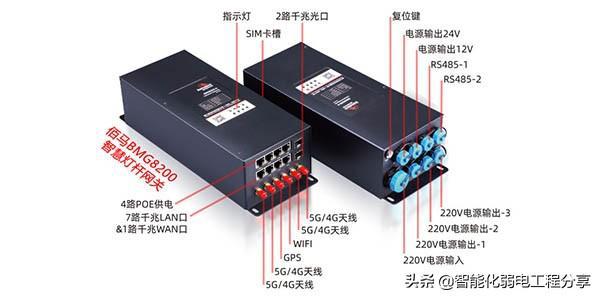

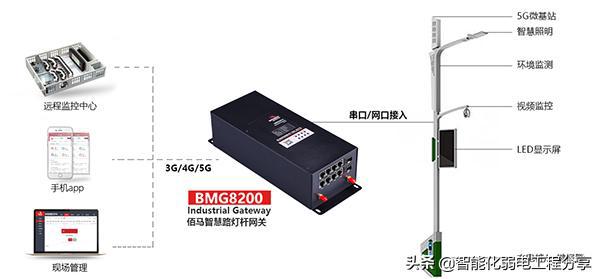

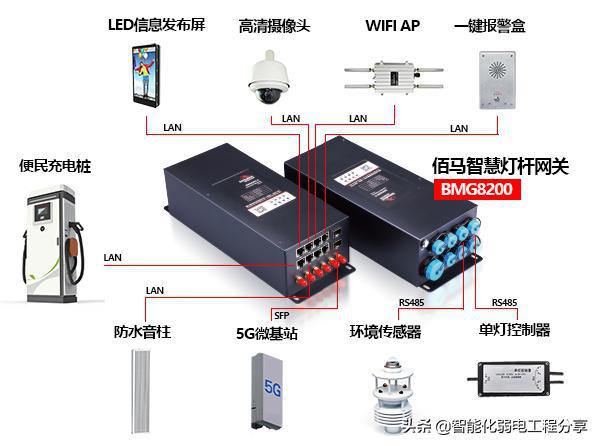

白马智慧路灯杆网关通信接口包括7个千兆LAN口、1个千兆WAN口、2个千兆光口、2个RS485口等，还配备了无线通信、边缘计算等功能模块，支持有线和无线互为备份，搭配强大的边缘计算智能处理器芯片，满足实现各种通信形式、通信速度和网络协议的需求，支持项目选择不同的智慧灯杆通信方式，实现智慧灯杆系统. 一站式建设。

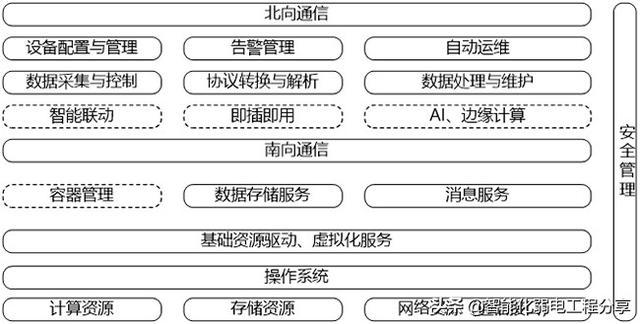

智慧路灯杆智能网关的工作结构

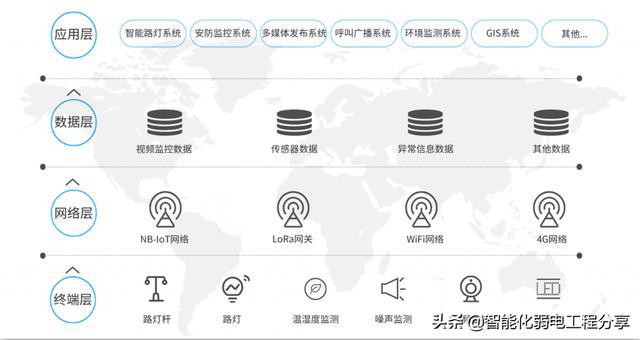

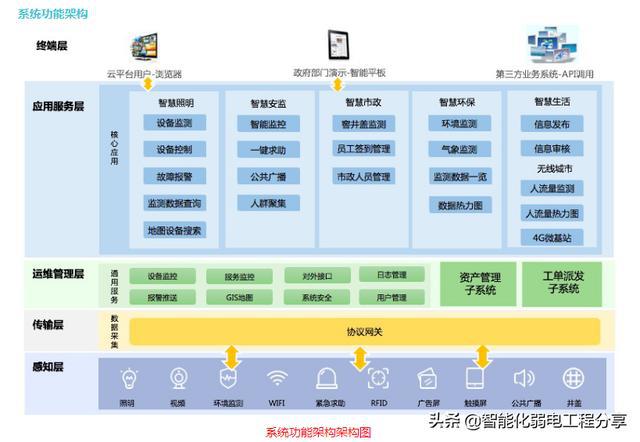

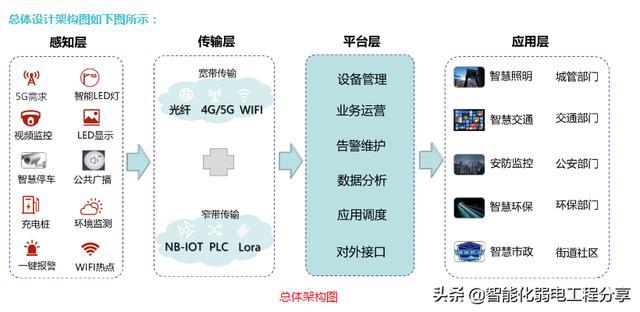

智慧灯杆系统架构由感知层、网络层和应用层组成。智慧灯杆网关处于网络层，起到连接物联网感知终端和云管理应用平台的作用。
智慧灯杆系统传感层主要包括各种物联网传感终端，如智能照明模块、信息发布模块、视频监控模块、环境监控模块、通信服务模块、能源服务模块、一键求助模块等。 ，用于采集或发布传感数据等。传感终端连接到智慧灯杆网关，进行统一监控、通信传输和管理。
网络层以白马智慧路灯杆网关为代表，可将视频监控、环境监测、气象监测等终端获取的各种数据，通过有线或无线方式传输至云管理平台。根据不同传感终端数据传输量、传输时延、传输频率的差异，可通过4G/5G、以太网、NB-IoT等技术直接上传至云管理平台。
通过白马智慧灯杆网关连接物联网终端，再配合白马智慧路灯杆云平台，实现对智慧灯杆各智能子系统的集中管控，打破各个子系统的信息孤岛灯杆模块，允许各种物联网设备进行连接和数据指令的上下行操作，从而完成全行业流程管理策略配置、实时监控、数据展示、统计分析、告警管理等，全面提升智慧化管理能力。
5G智能综合杆闸系统结构图
根据智能网关在5G多功能智慧杆和5G智慧杆系统中的功能定位，
智能网关系统结构图如图1所示。
智慧灯杆运维
智慧灯杆的运行维护应符合智慧灯杆运行管理手册的要求，同时符合国家和地方有关智慧灯杆运行维护的规定。运维对象分为公用部分和挂载设备部分。建立运维管理制度，明确运维组织架构、管理职责、故障处理程序、应急预案、安全管理制度等。
智慧灯杆的运维需要依托智慧灯杆的运维管理平台，实现其日常功能的运维。包括但不限于综合机房、杆体及配套设施，明确运营主体和各安装应用行业的运维责任，遵循智慧灯杆相关运维管理手册和管理制度。

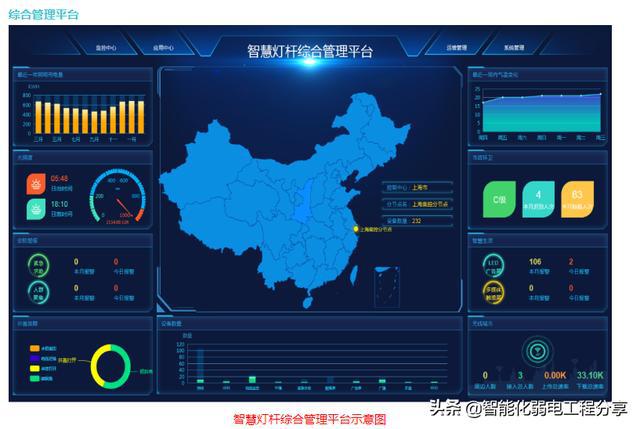

通过建立统一的智慧灯杆运营管理平台，将各个挂载设备的子系统集成到一个统一的平台，实现各个挂载设备的业务聚合和分发，远程集中管理、控制、运行监控、数据分析、查询、功能比如定位。运营管理平台应综合考虑预留与各类应用业务系统、政务系统（如应急系统）的对接接口。该平台还应包括软件系统的运维，同时满足相关软硬件信息安全技术要求。
