低功耗8位MCU在远程无线网络报警系统中的应用

国信思晨

2022-07-22 10：15·广东

智能安防无线报警系统，一般由无线报警主机和各种节点设备组成。节点设备的状态信息和报警信息通过无线通信上传到无线报警主机，节点设备一般由电池供电，因此延长电池寿命非常重要。

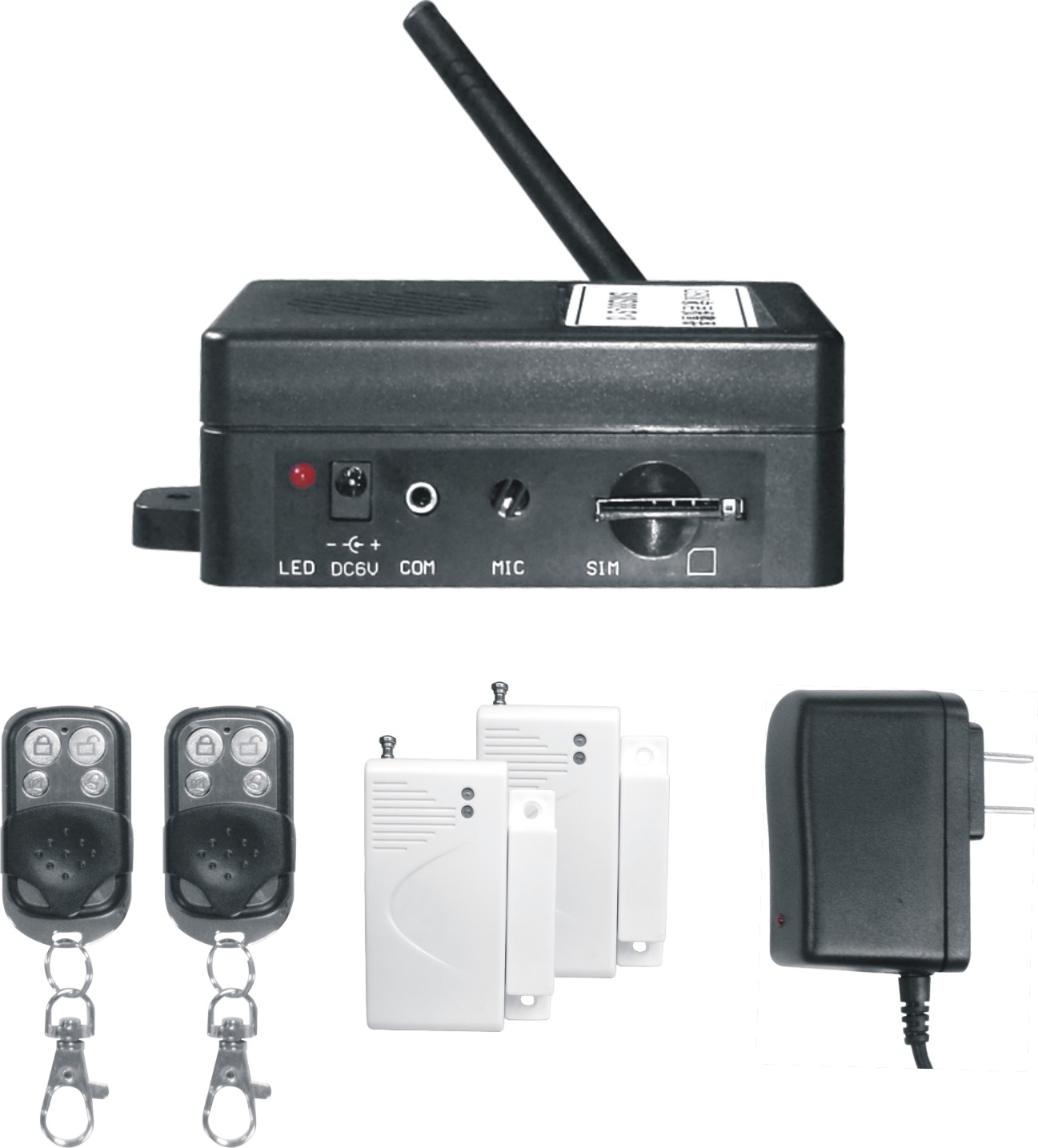

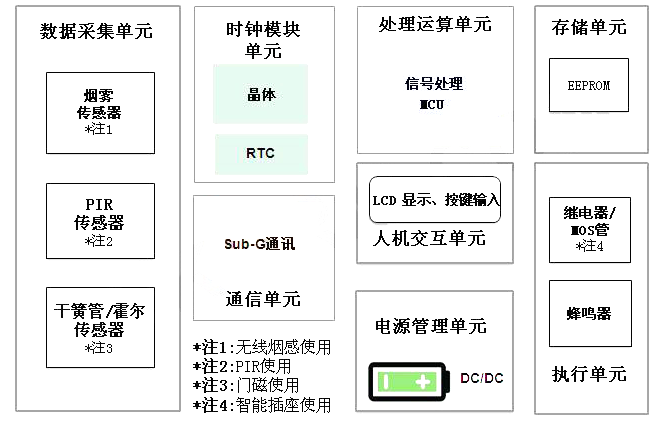

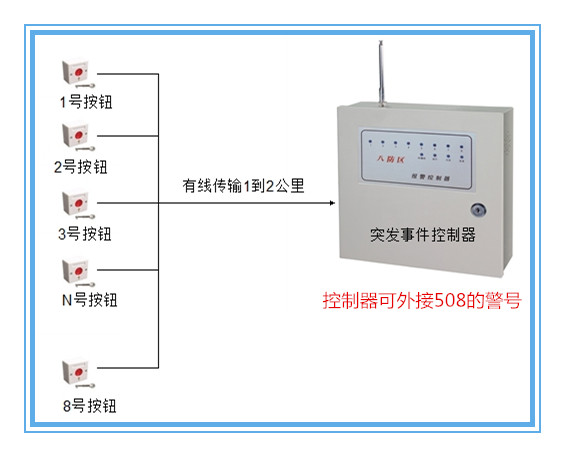

节点设备主要实现数据采集和上传到主机，对MCU的性能要求不太高，一般更注重MCU的小尺寸和低功耗。在无线报警系统中，一台主机可以支持不同的传感器节点设备，下图是智能安防无线报警系统节点设备系统框图：

打开网易新闻看精彩图片

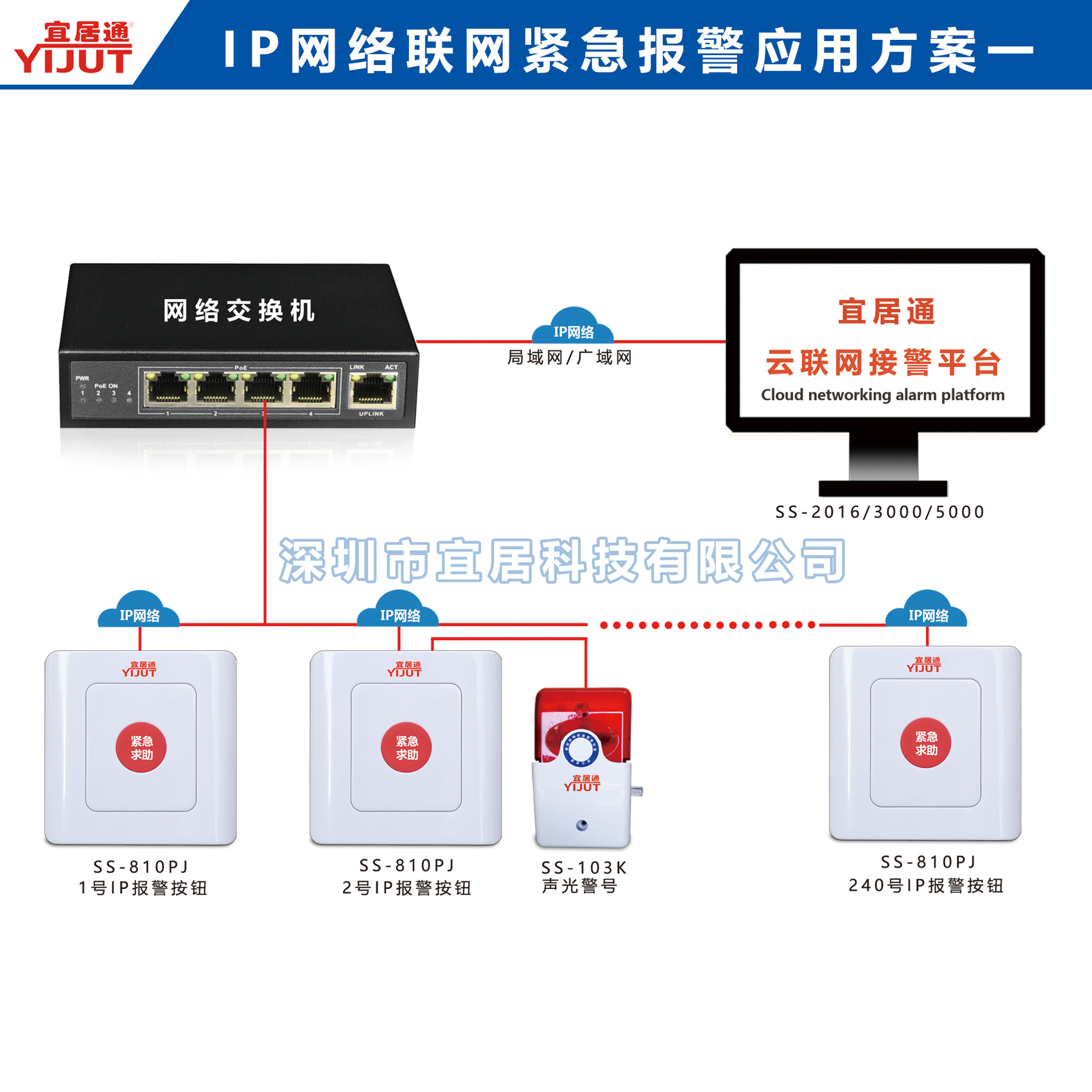

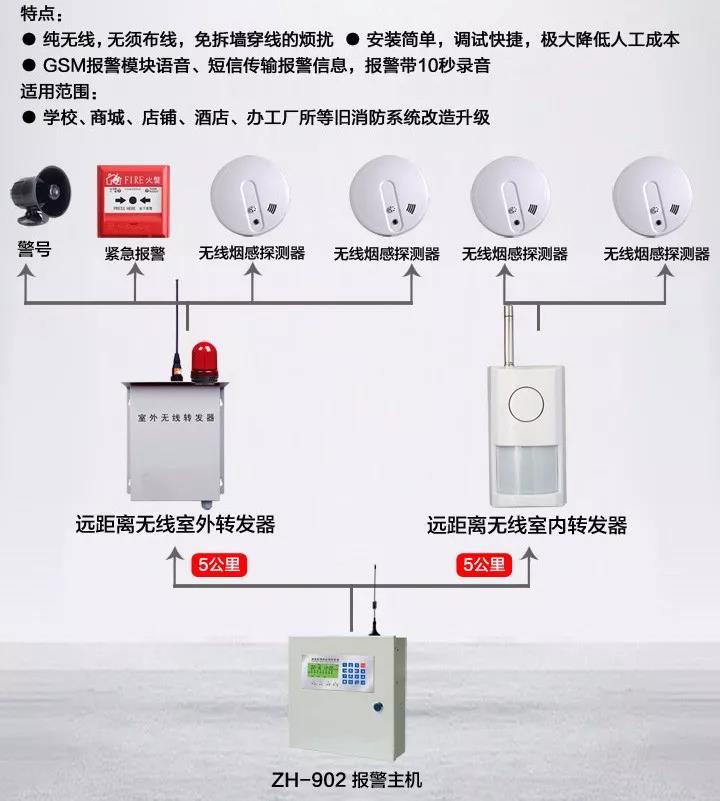

智能安防无线报警系统节点设备系统框图

根据无线报警系统节点器件的特性，8位MCU可以满足其需求。据此，本文主要介绍了海信低功耗8位MCU在远程无线网络报警系统中的应用。

无线报警系统节点设备主要包括数据采集单元、通信单元、时钟单元、处理计算单元、电源管理单元、存储单元和执行单元。作为核心器件之一，处理器MCU自身的功耗会严重影响整个应用的电池寿命。

在功耗方面无线报警系统，

它会有很大的优势，首先，它本身功耗低，高达8mA的工作功耗，40uA的空闲工作电流;其次，大多数IO都具有支持将芯片从休眠模式唤醒的功能，因此MCU可以通过不同的外部触发器触发唤醒，而无需计划唤醒，从而进一步降低了功耗。此外，它具有快速唤醒时间，从而降低了唤醒期间的功耗。

海信低功耗MCU采用8051内核，提供16KB的闪存空间，QFN封装体积小，主频率高达16MHz，可以很好地满足无线报警系统节点设备的任务处理。它还提供广泛的外设接口，包括I2C、UART和SPI，可用于通信RF芯片、采集数据的传感器等无线报警系统，并集成了用于电池电压检测的12位ADC和比较器。它在一个非常小的封装中结合了创新的低功耗技术和极短的唤醒时间，使其成为电池供电应用的理想选择。

海星8位单片机特点：

• 8051 核，最大工作频率 16MHz

• 超低MCU有效电流（8mA@14）。

• 超低空闲电流（40uA，内部RTC开启）。

• 集成LDO，可在任何电压下保持超低有效电流

• 多达 19 个电容感应通道

• 具有12位精度的ADC

• 工业级工作温度（-40~+85°C）。

• 工作电压（2.2~5.5V）。

• 封装 SOP28，

SOP16、QFN28、QFN20 等
