前言
Redmi 推出了 27 英寸 4K 显示器。这款显示器采用IPS屏幕，178°广视角，采用DC调光，支持100% sRGB和95% DCI-P3色域。这款显示器的显着特点是内置USB-C接口，不仅支持音视频传输、数据传输，还支持笔记本PD快充，最大功率65W。
这款显示器还配备了升降旋转支架，支持上下、竖屏旋转、左右旋转、前后角度调节和壁挂使用。下面充电头网就对这款显示器进行拆解，一起来看看内部用料和电路设计。
Redmi 4K LCD 显示屏开箱即用

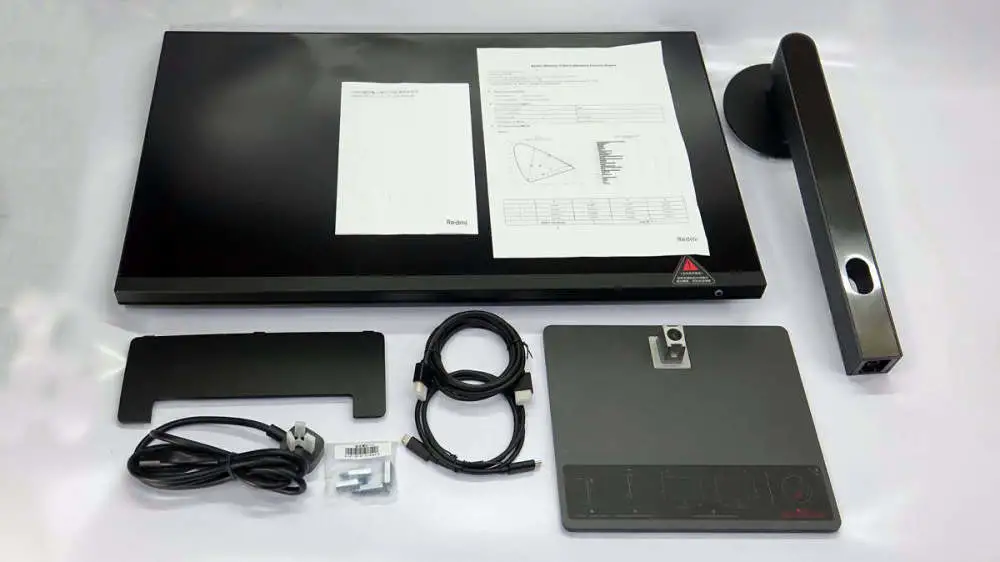

Redmi 27英寸4K显示器上的所有东西的清单，包括显示器、支撑杆、底座、CC线、HDMI线、电源线、说明书等。显示器需要自己组装，但很简单按照说明书操作。

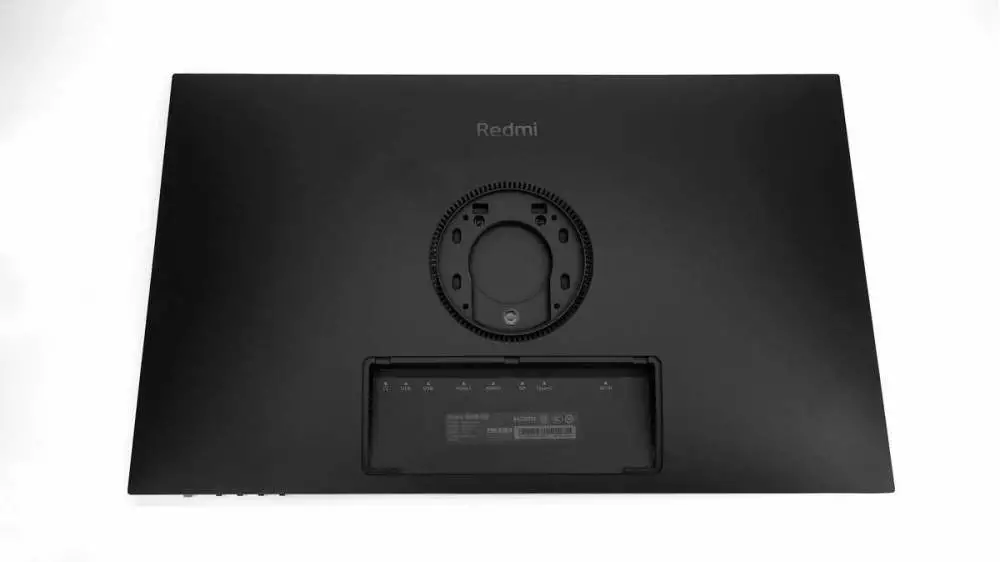

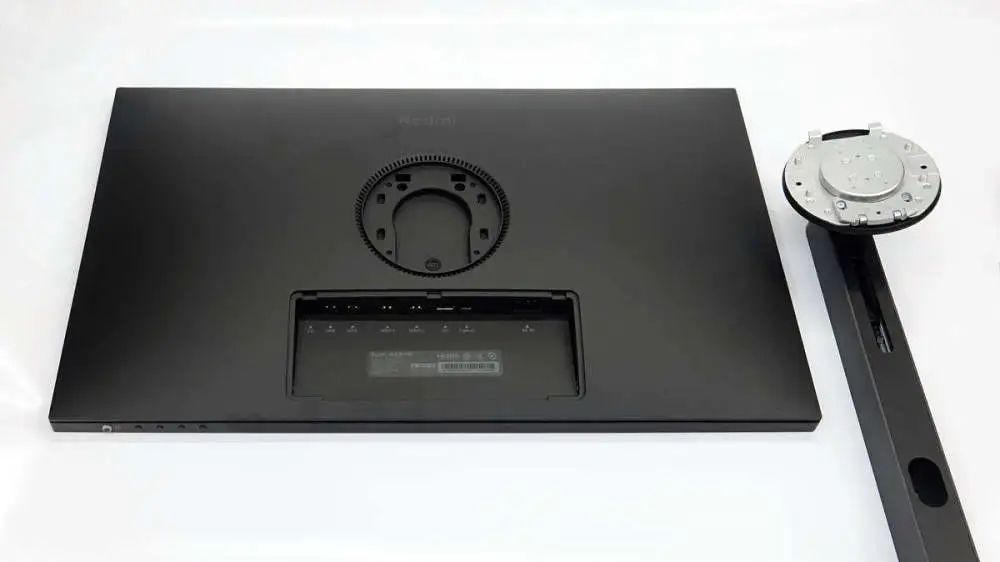

显示屏背面有Redmi品牌、连接槽、功能接口和参数。

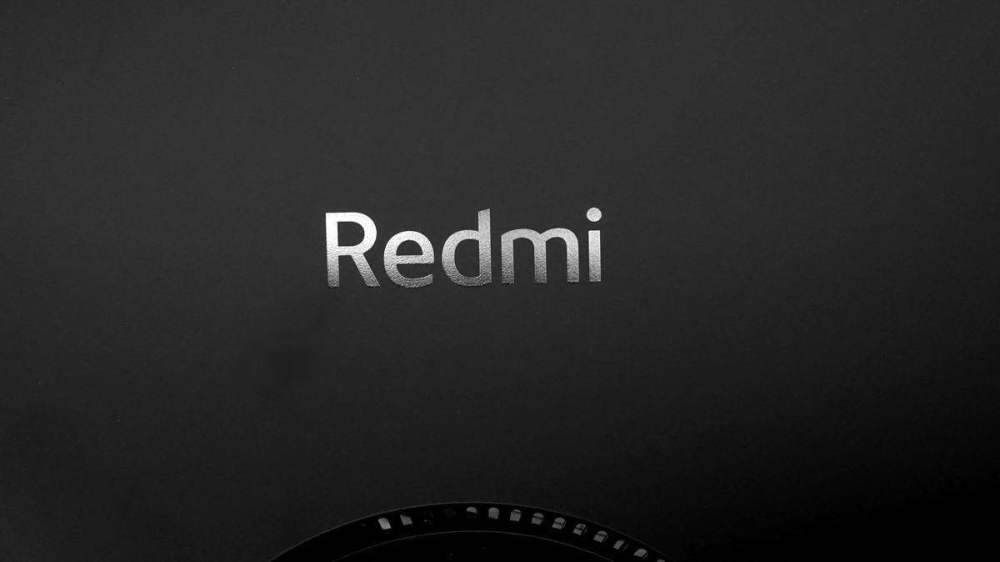

红米品牌特写。
连接槽特写，有很多小固定槽，外围有散热孔。

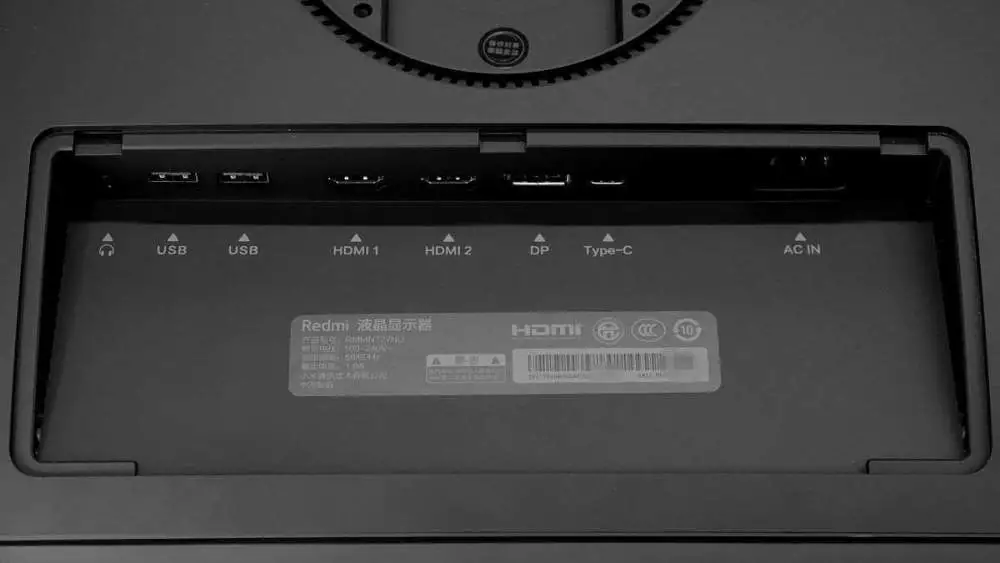

底部有电源线接口、USB-C接口、DP接口、两个HDMI接口、两个USB接口和一个3.5mm耳机接口。端口旁边有相应的识别标记，方便用户使用。

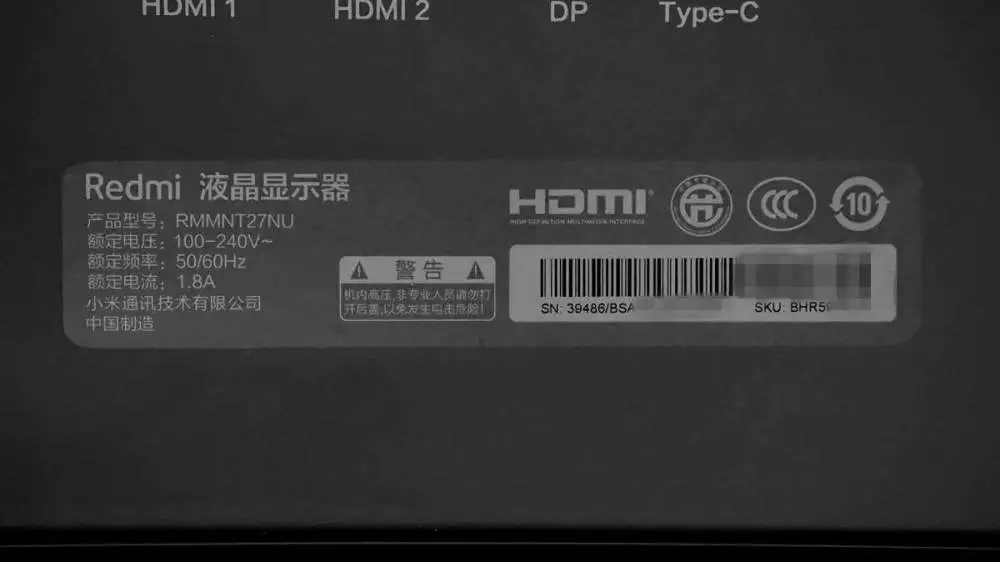

显示器铭牌特写，型号为，额定电压100-240V~，额定频率50/60Hz，额定电流1.8A，通过CCC、HDMI等认证。
底部有电源键和音量键。
支撑杆的连接端为金属圆盘，提高强度避免断裂，并可上下滑动调节角度。

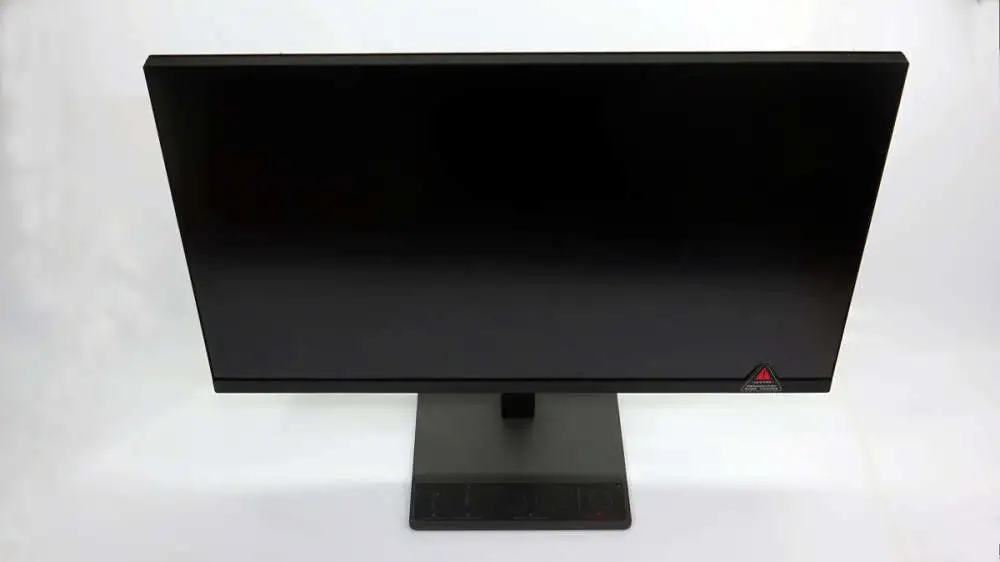

显示屏组装完成一目了然。
红米4K液晶拆解
简单看完了外观介绍，我们直接进入拆解的话题，看看这款显示器的内部用料和设计。
撬开机身周围的夹子，取下显示器的后盖。内部金属外壳用铝箔胶带屏蔽并用螺钉固定。
显示器的电源板和控制板采用金属外壳屏蔽，外壳外侧漆成黑色，后盖颜色相同。

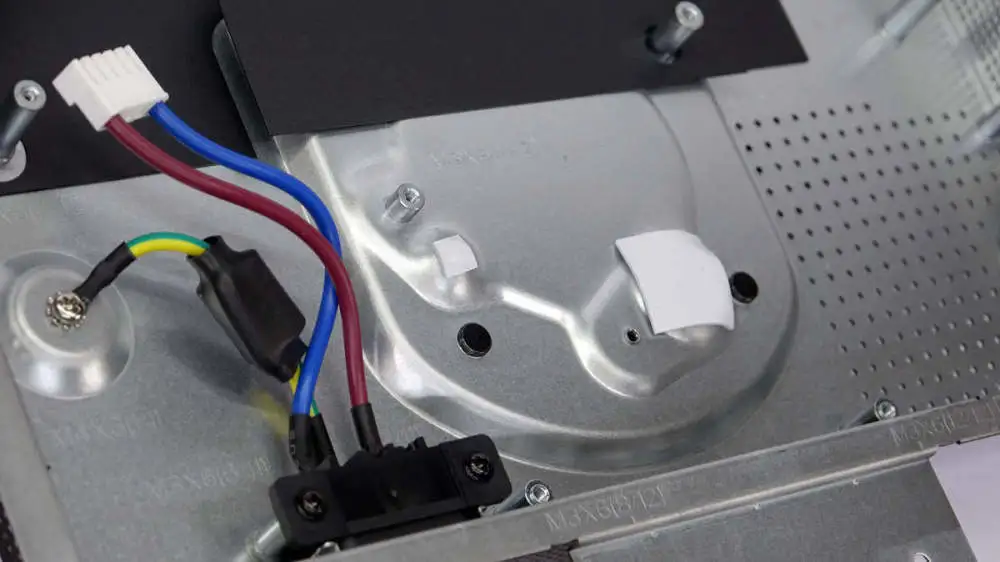

外壳侧面引出LED背光电源线、键盘线和屏幕线。

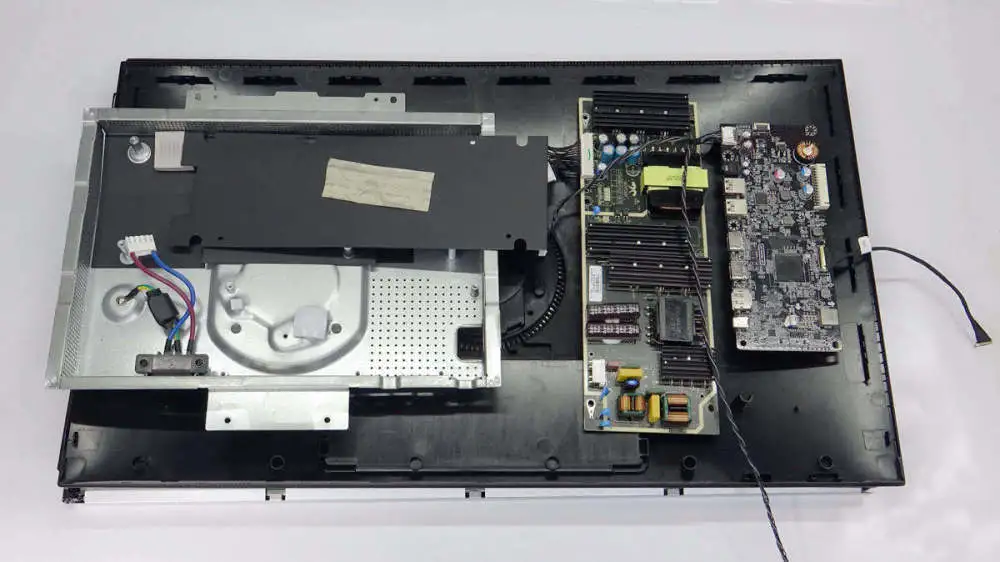

金属外壳内部是电源板和主控板。电源输入接电源板，电源板输出给主控板供电，提供USB PD电源和LED背光电源。电源板背面贴有一层聚酯薄膜用于绝缘。
显示屏固定在边框内，对应屏幕驱动板的位置用铁板固定和屏蔽。

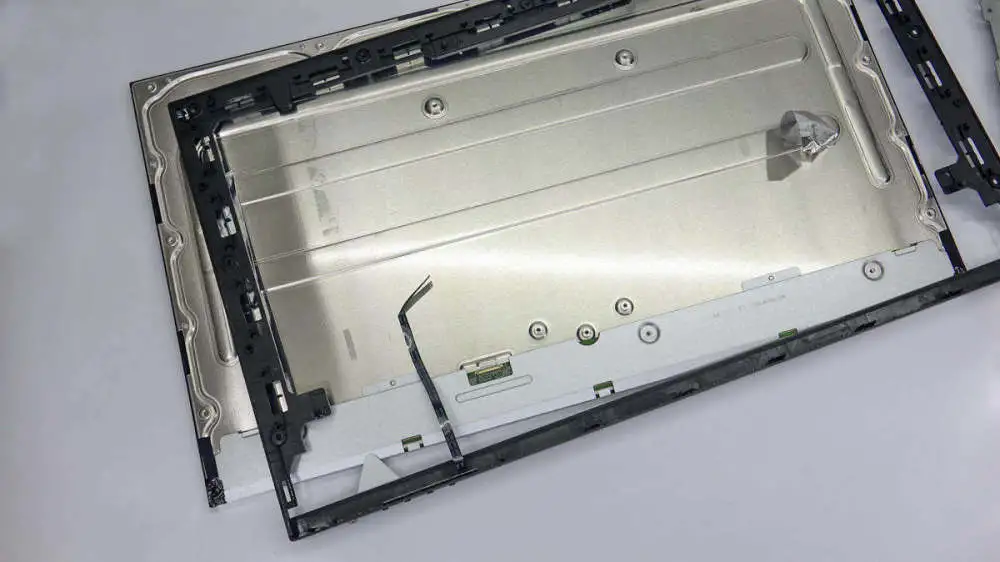

拆下显示器的外框并将外框连接到按钮电缆。
铁板下方是屏幕驱动板。

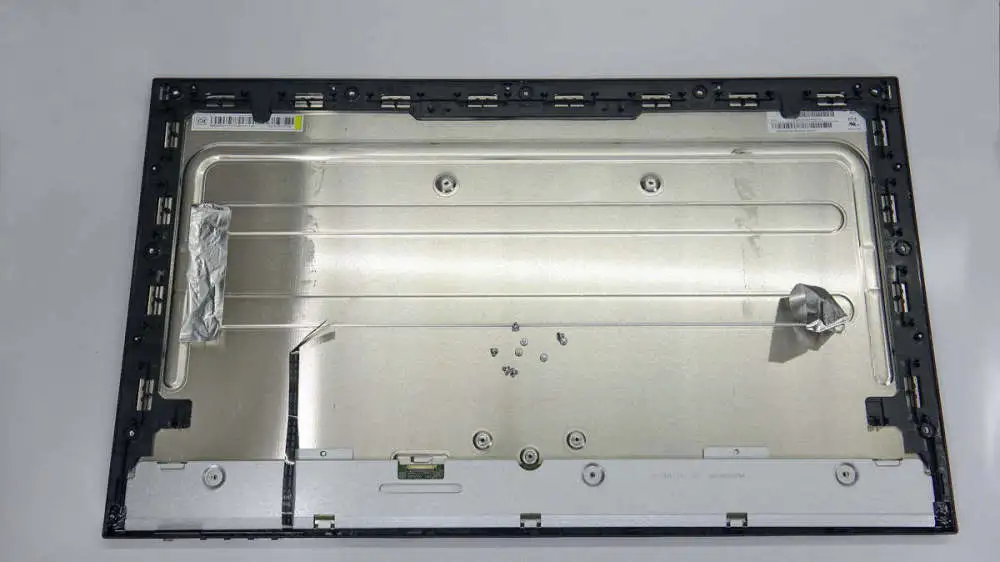

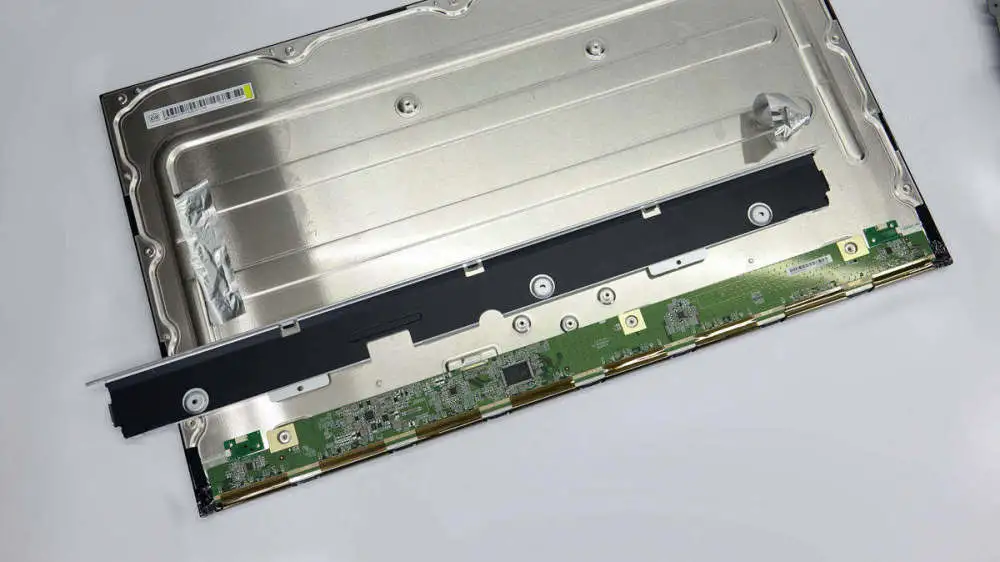

液晶模组背面一目了然，下方是驱动板，左右背光排线由小板子引出。
显示器的液晶模组来自京东方，型号-N50，为27英寸4K分辨率液晶屏，分辨率为3840*2160。

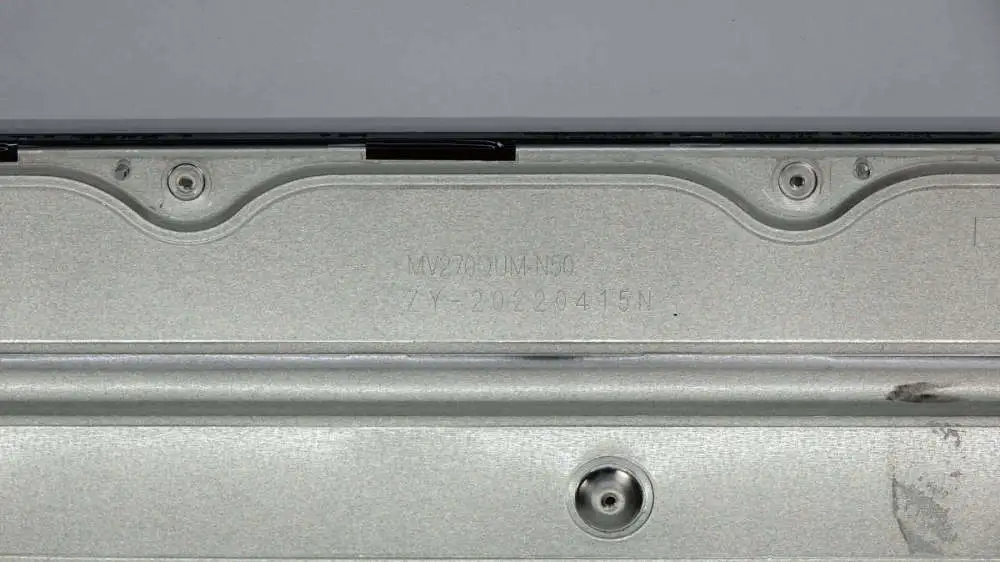

屏幕铁壳上的型号与标签一致。
型号也印在驱动板的屏蔽铁板上。

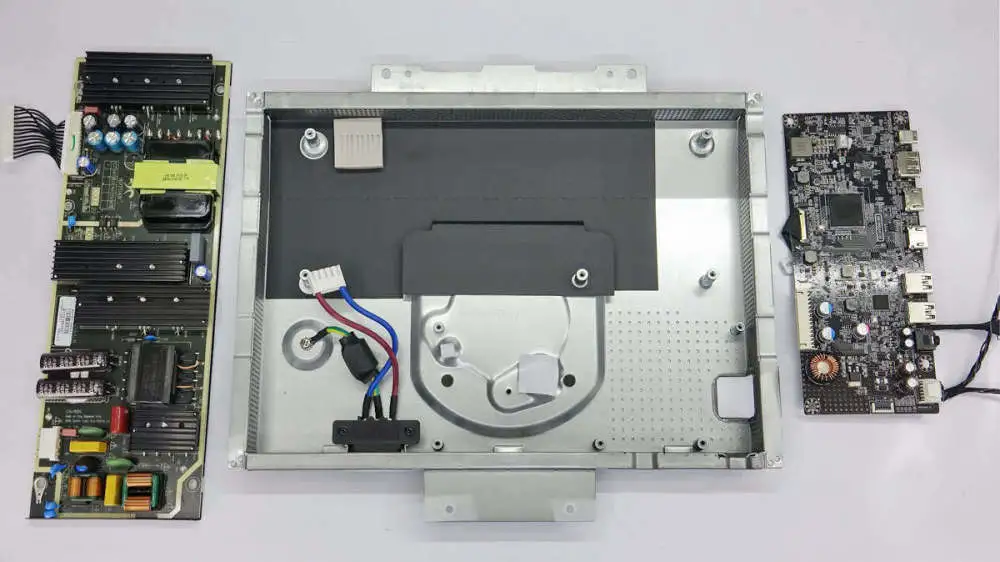

电源板和显示器的主控板通过螺丝固定在铁壳内。
外壳内的导热垫会散发输入整流桥的热量。
两个散热垫分别为降压转换器和主控芯片散热。
显示器内部的电源模块来自东莞奥园电子，型号-2SF01，总输出功率160W，12V和24V输出。正面一目了然，次级部分在左侧，肖特基二极管在散热片下方，用于输出整流。中间的两个散热片分别是LLC开关管和PFC升压器，整流桥在右侧散热片下方，EMI滤波电路在最右侧。

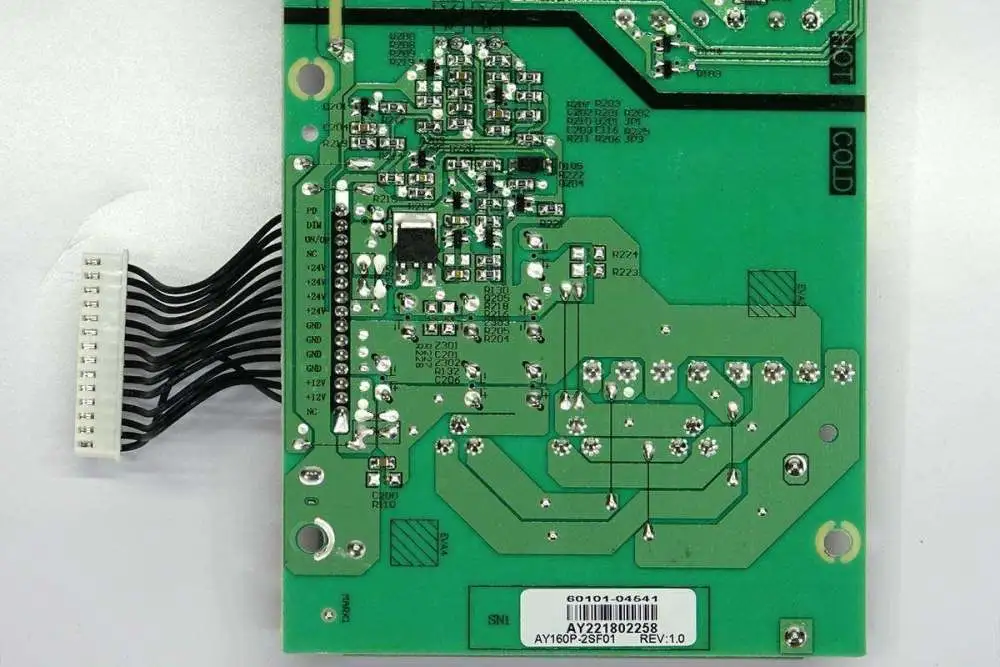

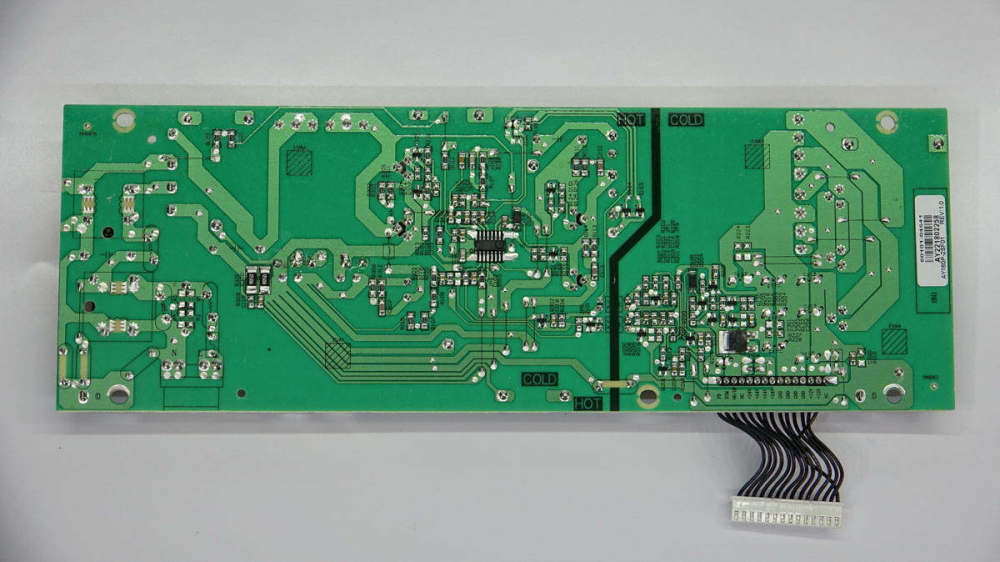

背面焊接有控制芯片和MOS管，一侧印制电路板，黑线用于冷热识别。
电源板输入延时熔断器规格为5A 250V。

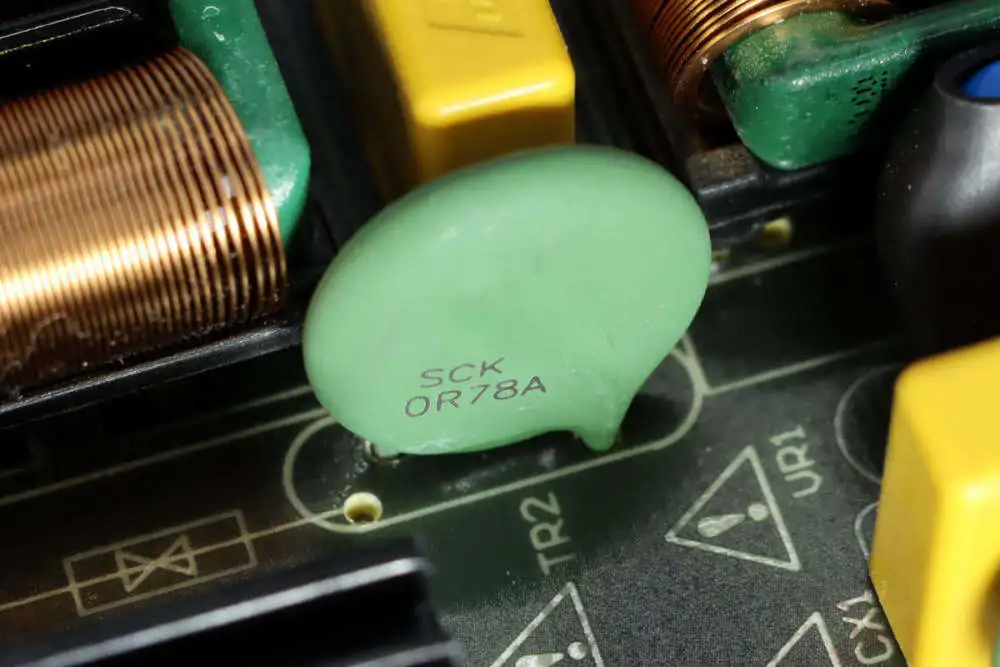

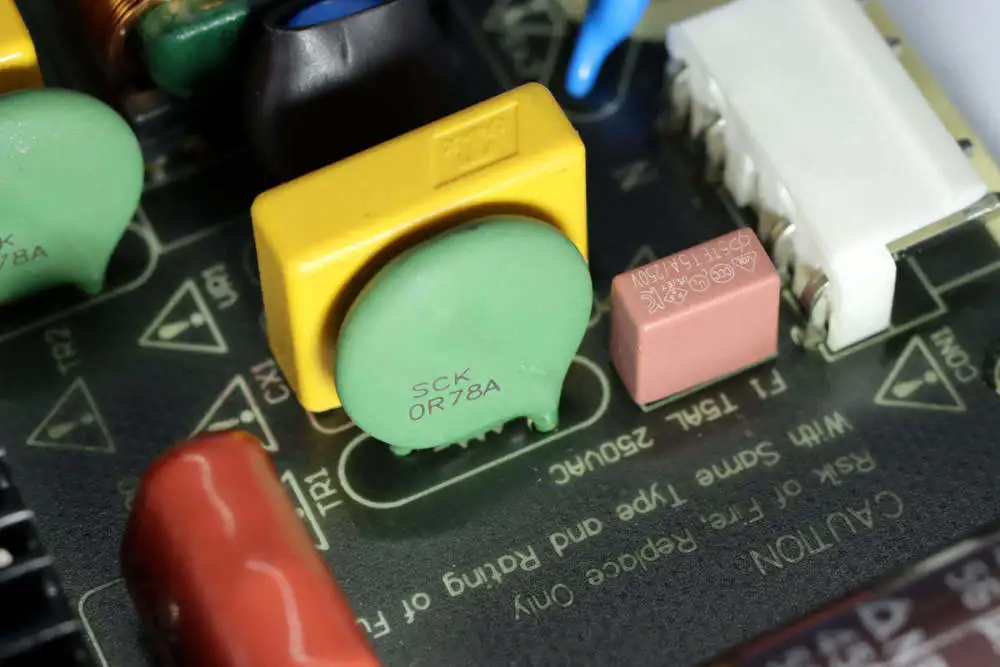

输入NTC热敏电阻用于抑制开机浪涌电流，丝印。

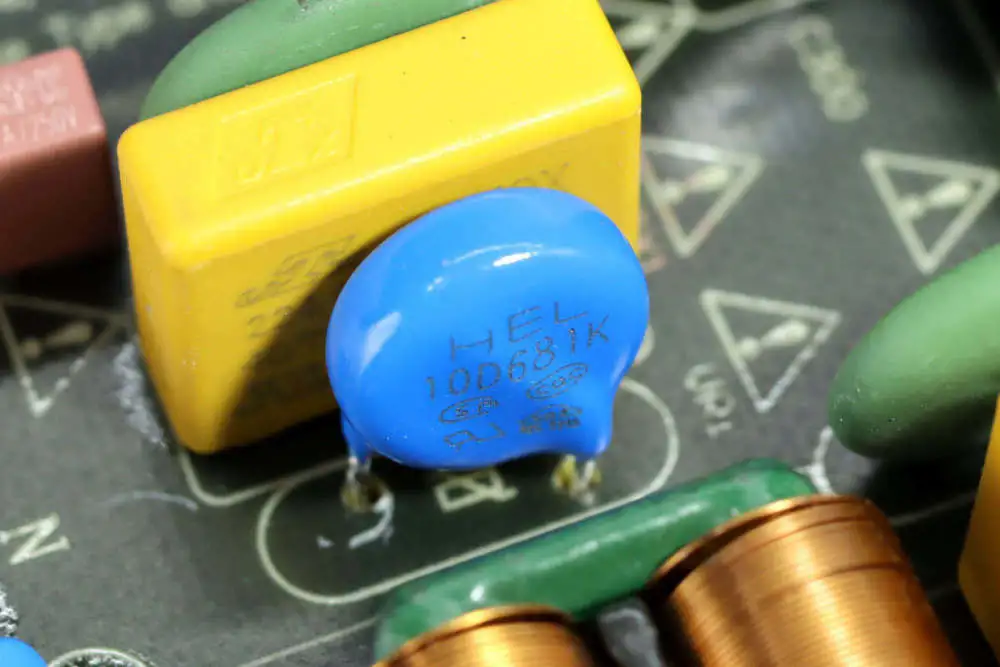

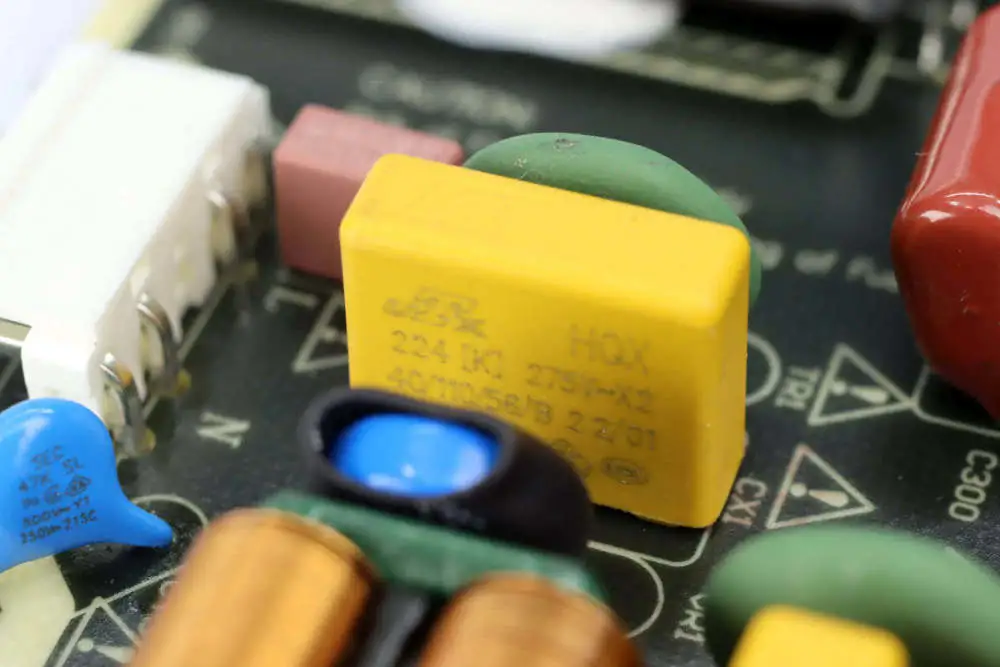

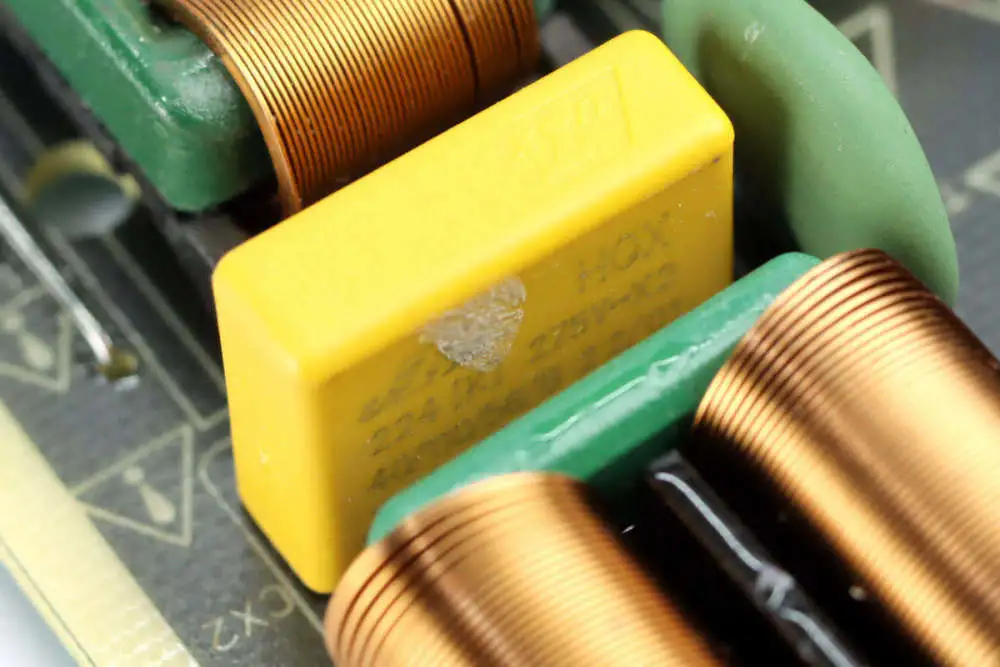

热敏电阻后面是一个黄色安全 X2 电容器，规格为 0.22μF。压敏电阻护套黑色热缩管。
压敏电阻来自 Keya ，型号，用于输入过压保护。

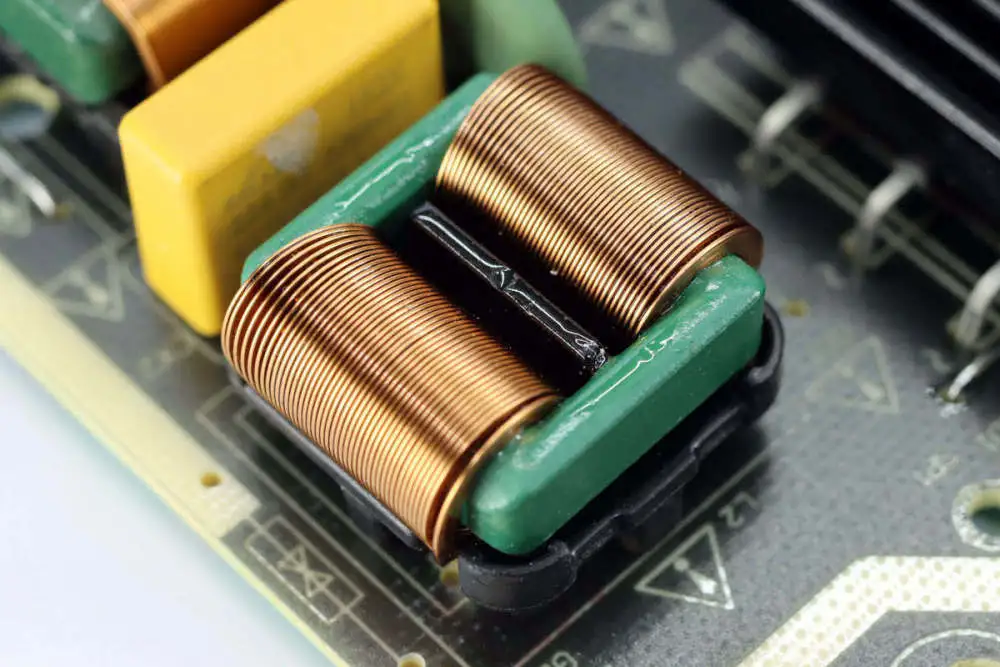

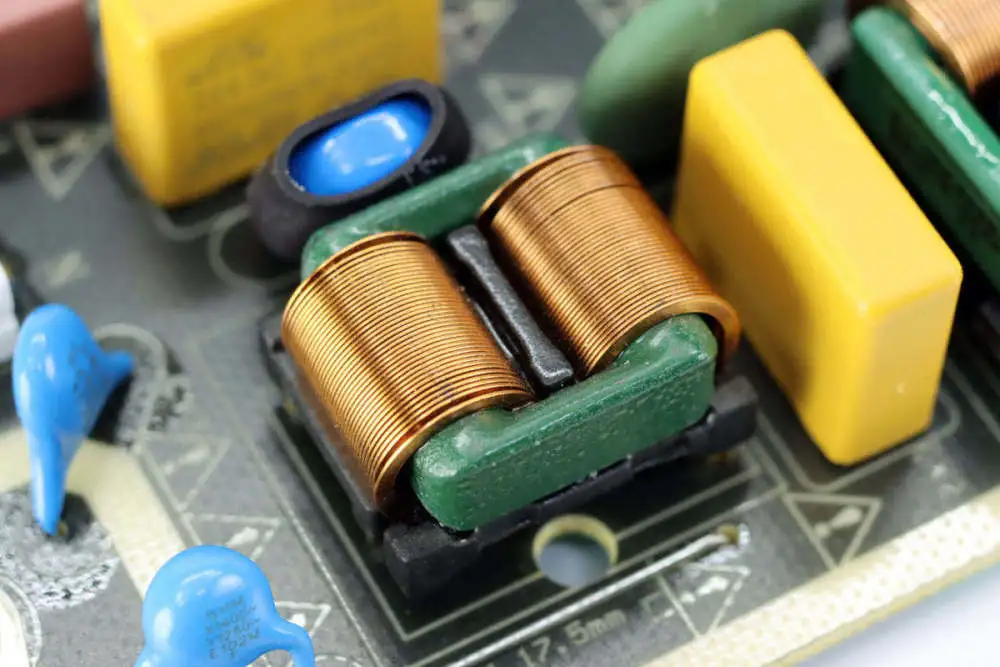

共模电感采用扁铜线，底部焊接有绝缘支架。
另一个X2安规电容的容量为0.22μF。
另一个热敏电阻也是丝网印刷的。
用扁铜线绕制的二级共模电感特写。

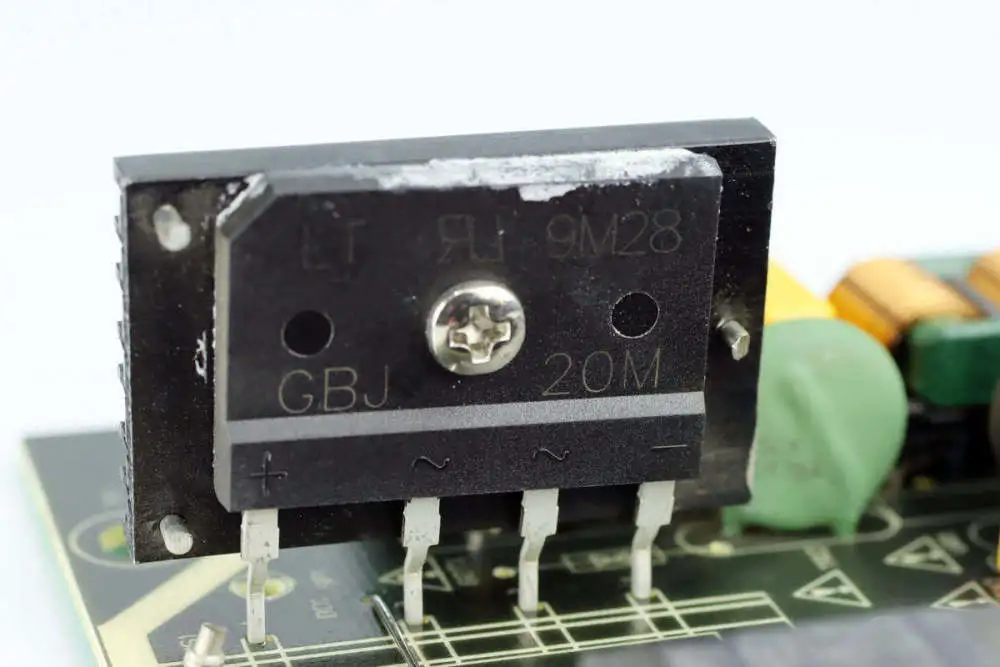

整流桥型号为20A 1000V，螺丝固定在散热片上散热。

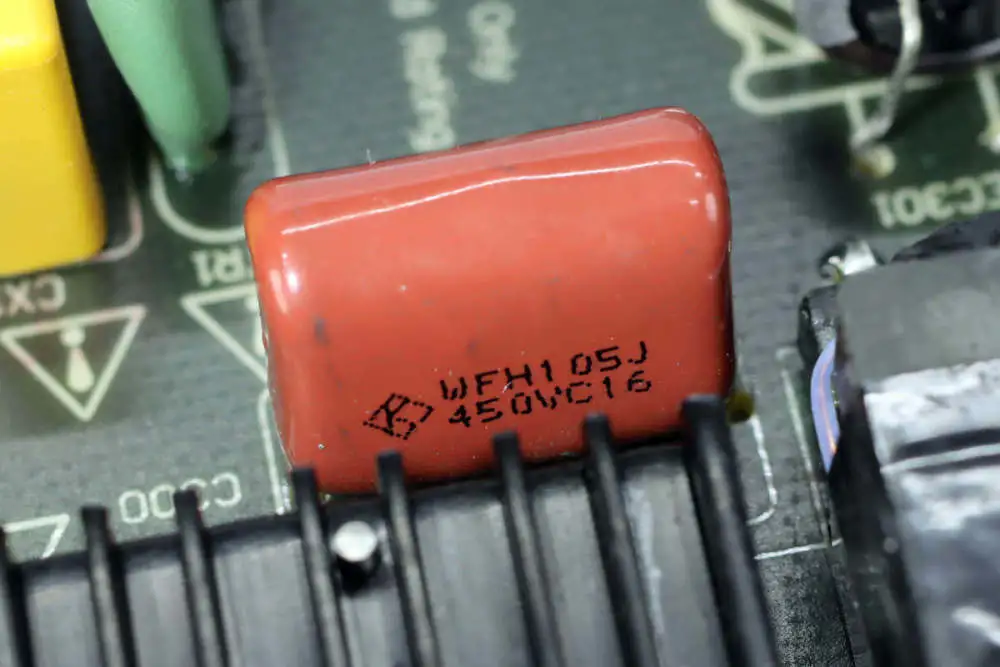

输出滤波电容规格为1μF 450V。

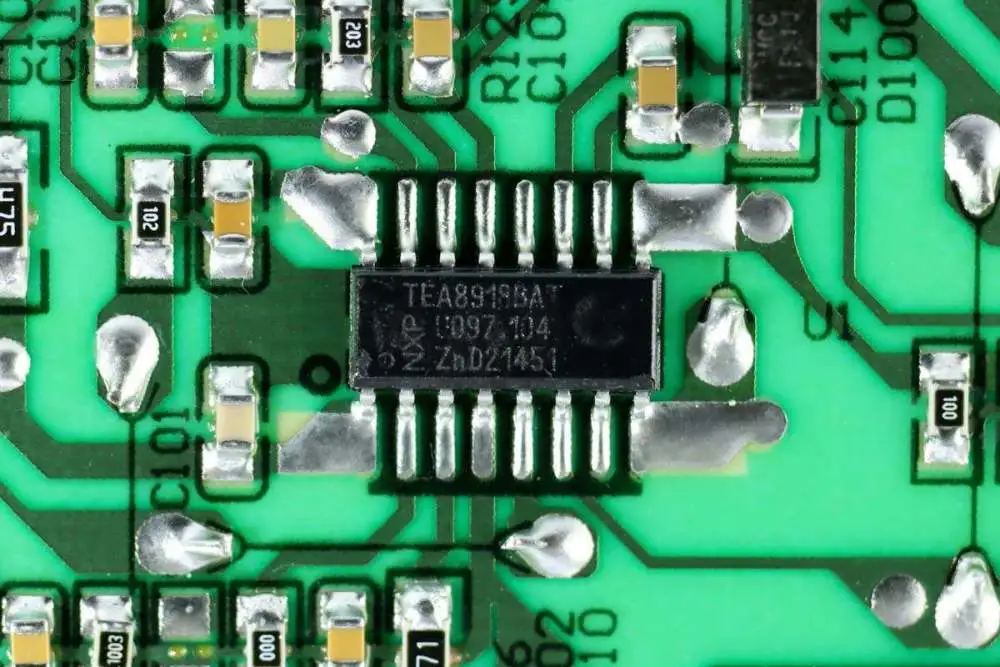

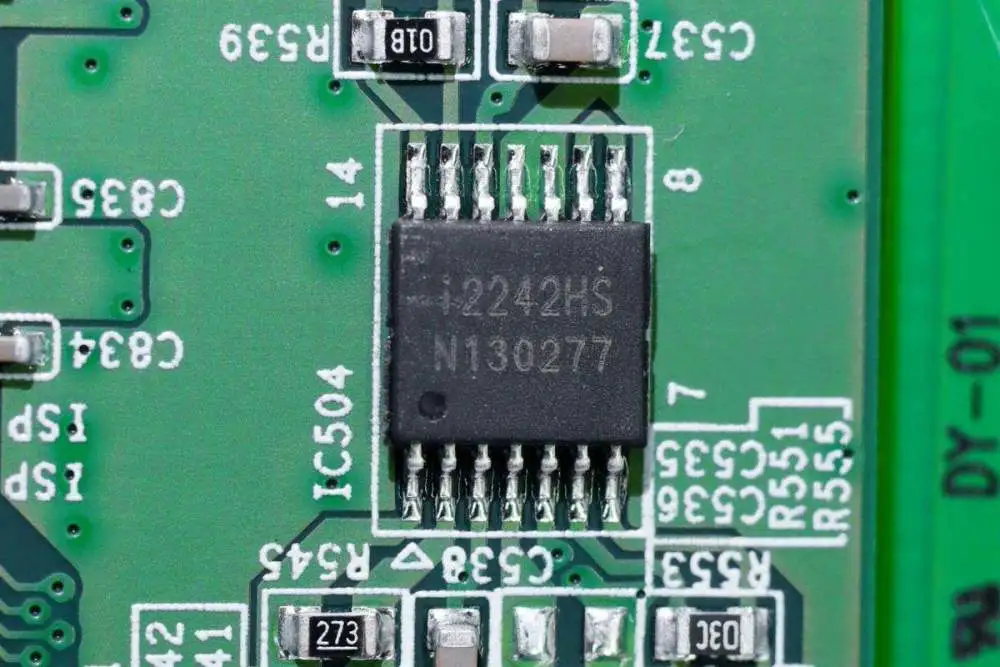

接下来我们先介绍一下电源的主控芯片。这是 NXP NXP 型号的二合一 PFC+LLC 控制器。该芯片内置PFC控制器和LLC控制器，将传统的大功率电源与集成的PFC控制器和LLC控制器合二为一，提高了集成度，简化了设计。
带有 EQ33 内核的 PFC 升压电感器的特写。
PFC 升压电感采用利兹线绕制。

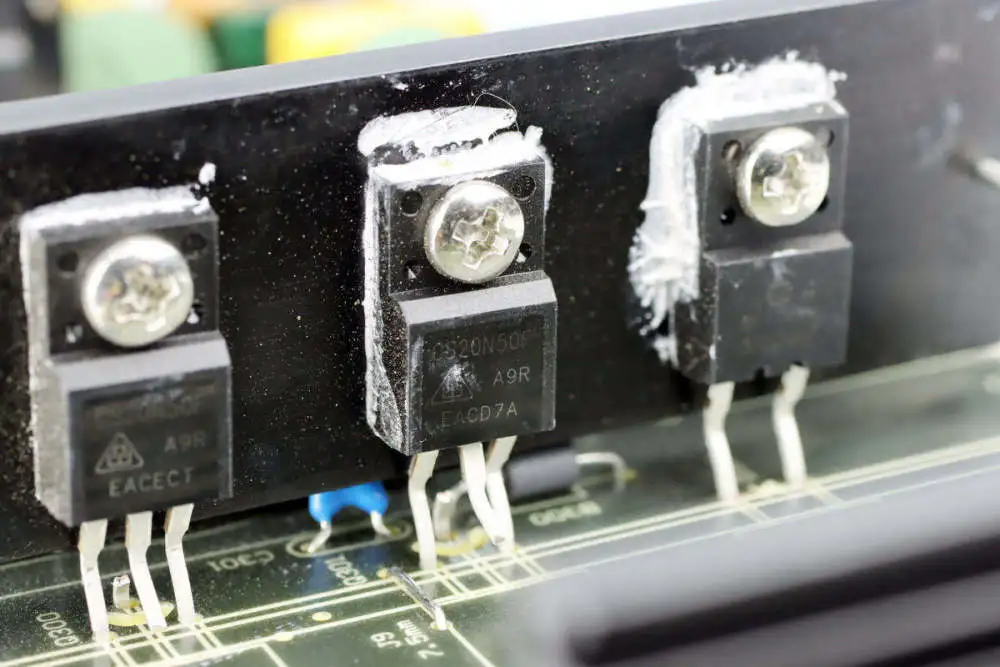

将两根并联升压开关管和PFC整流管固定在散热器下方，涂抹硅脂导热，用螺丝固定。

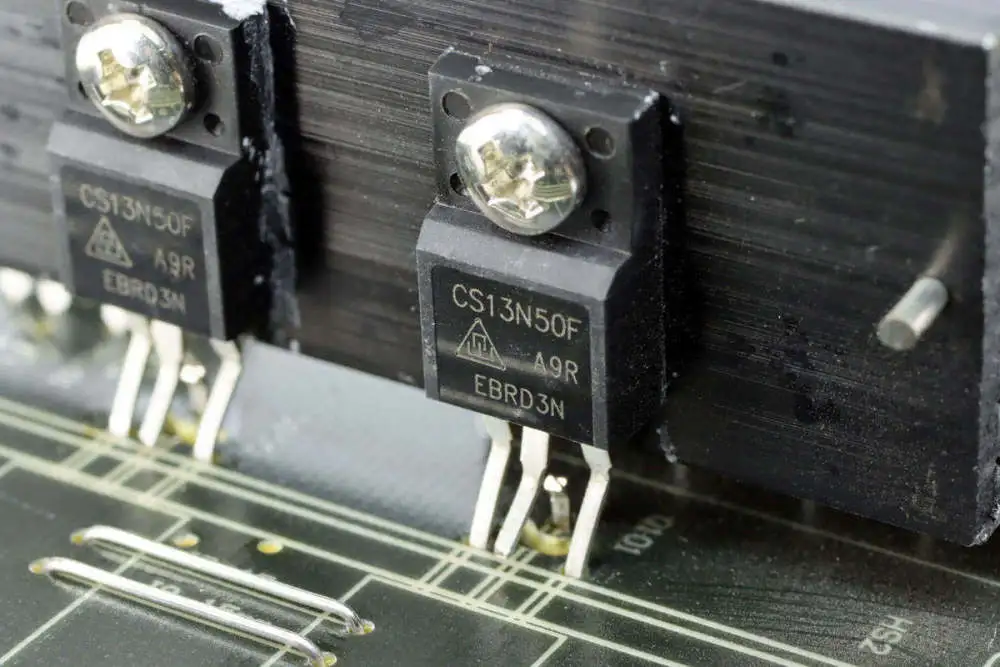

两款PFC升压开关来自华润微电子，型号为NMOS，耐压500V，导通电阻240mΩ，封装。

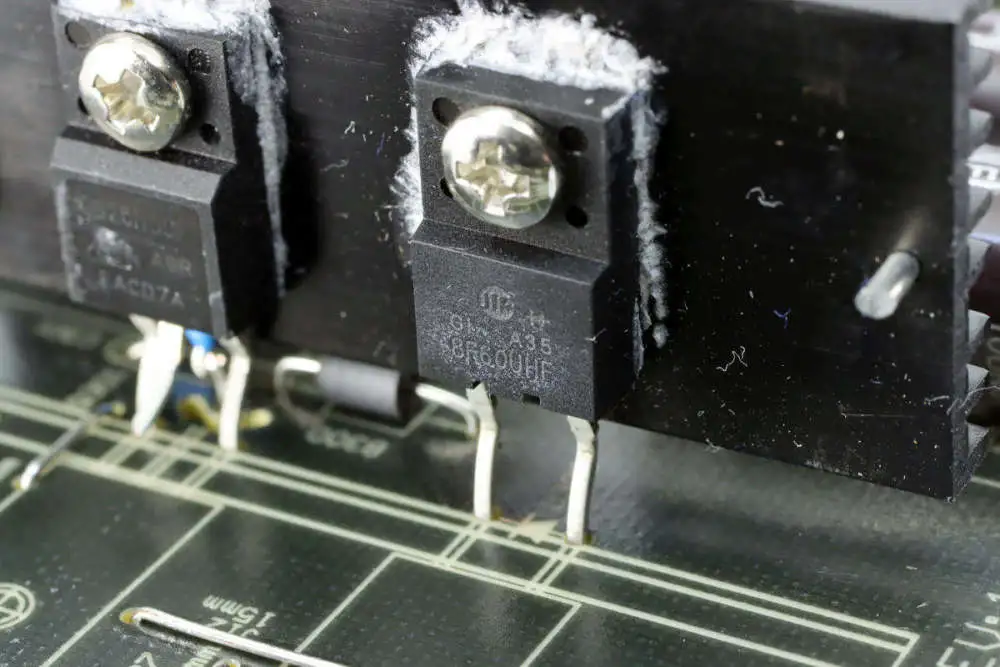

PFC升压整流器来自吉林华为，为8A 600V快恢复二极管。

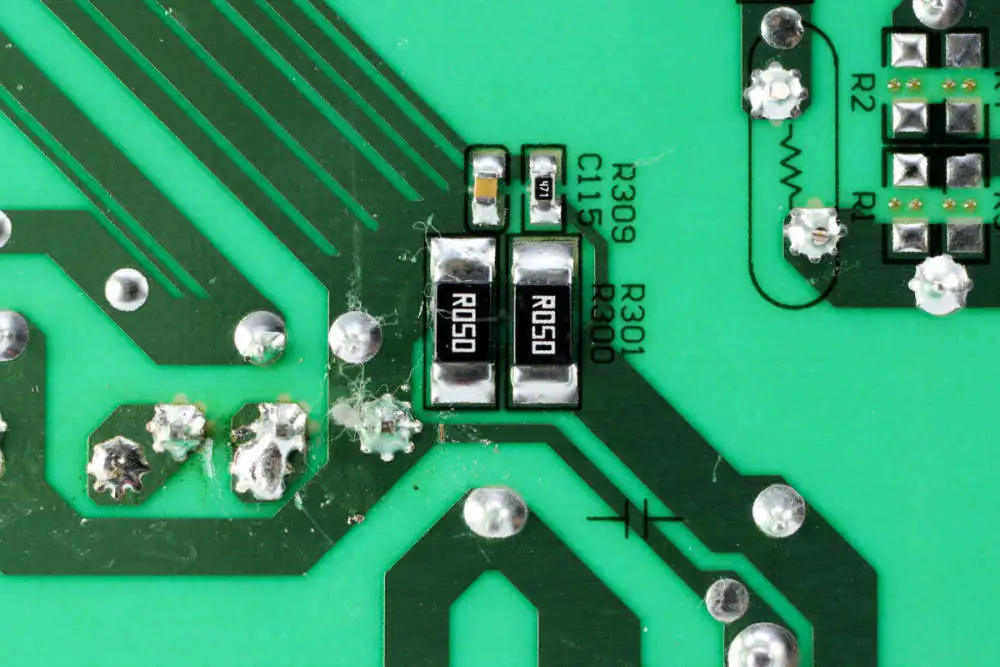

用于检测PFC开关管电流的采样电阻，2512封装，50mΩ，两个并联。
两颗高压滤波电容来自三英电子，NFK系列高纹波长寿命电容，电容规格为450V 56μF，两者并联。

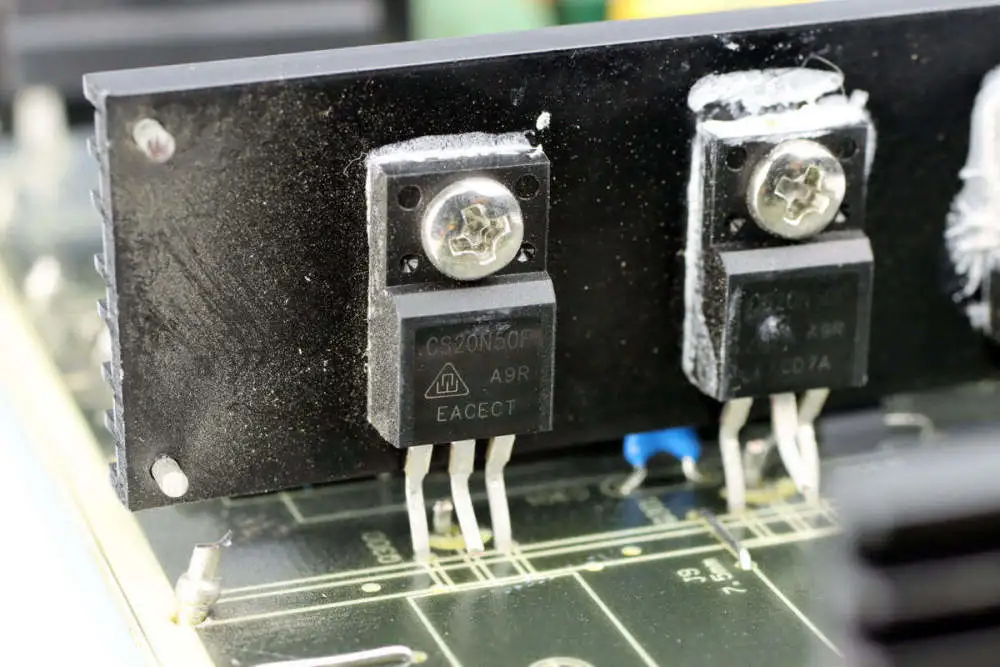

另一个散热片下面是两个LLC开关，和PFC升压开关一样，都是华润微的。型号为NMOS，耐压500V，导通电阻400mΩ，封装。
谐振电容特写，规格为0.047μF 630V。

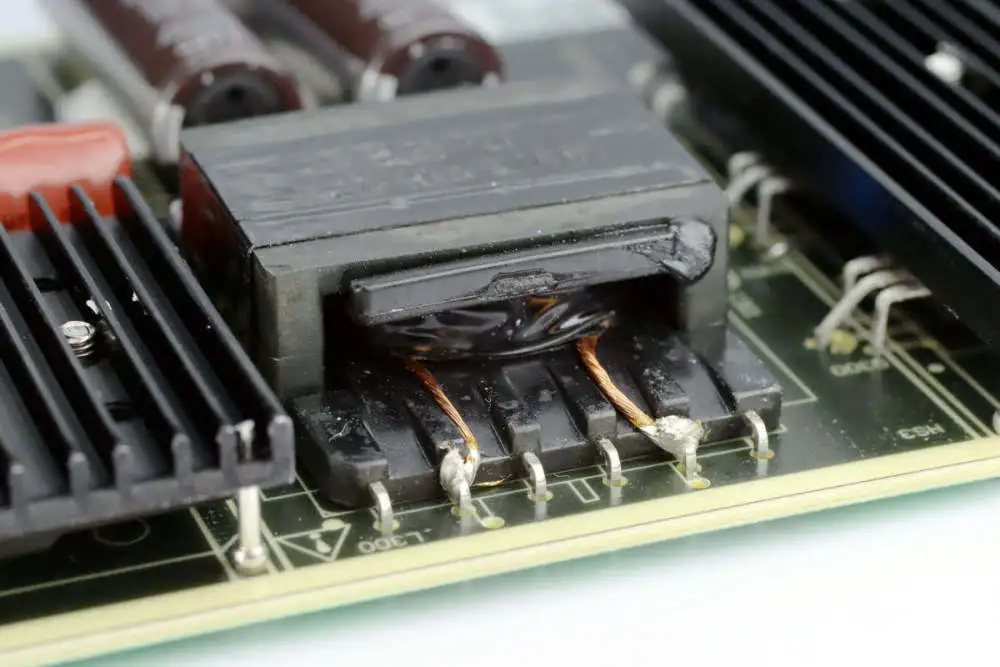

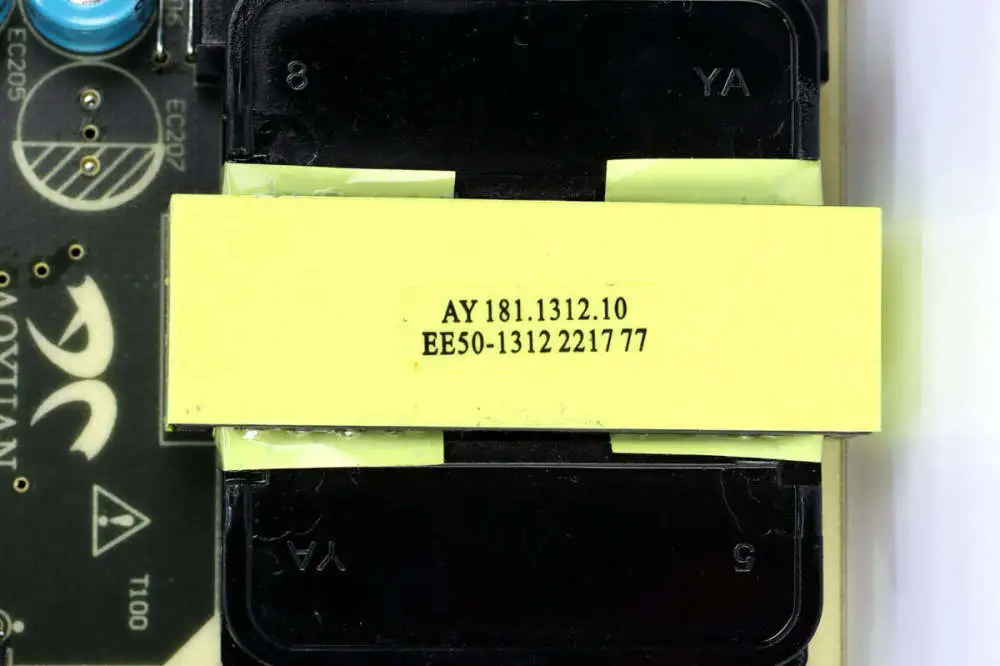

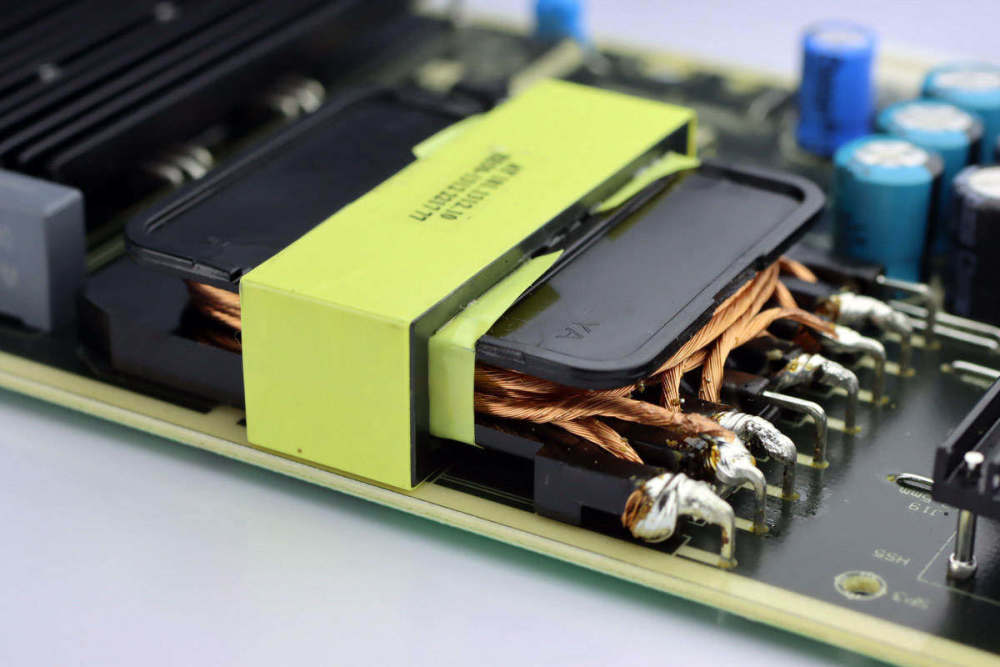

LLC 变压器使用 EE50 磁芯。
从侧面可以看出，变压器采用李兹线绕制，以减少高频损耗。
输出端散热片下方固定三个肖特基二极管。

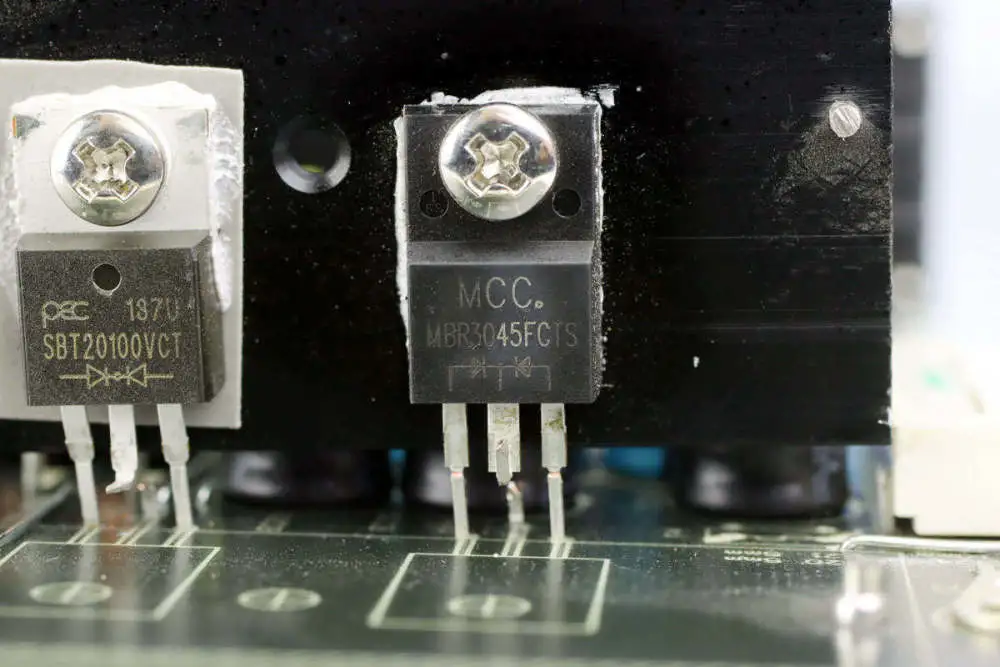

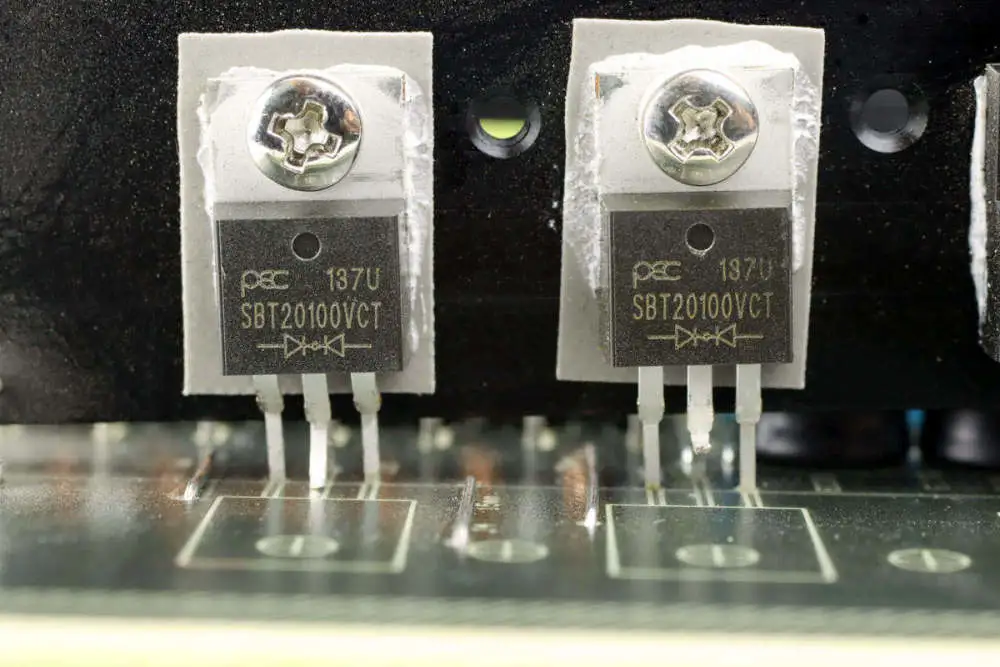

两只强茂肖特基二极管，型号，电流20Aled控制器，耐压100V，两只并联用于24V输出整流。
另一个肖特基二极管来自MCC，型号为30A，电压为45V，用于12V输出整流。

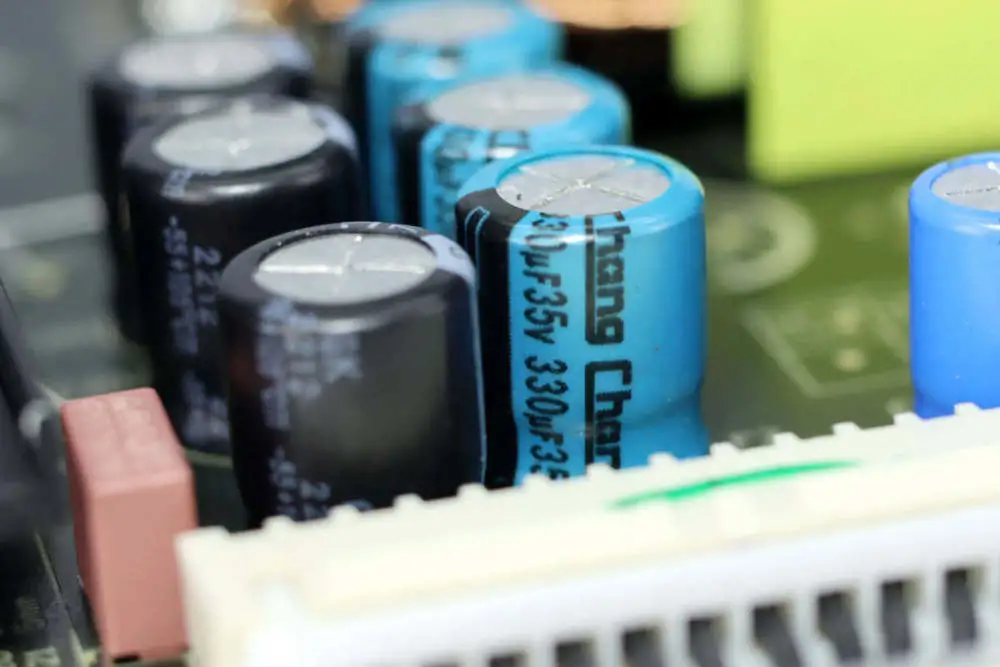

24V输出对应的滤波电容来自华为，规格为330μF 35V，三个并联。

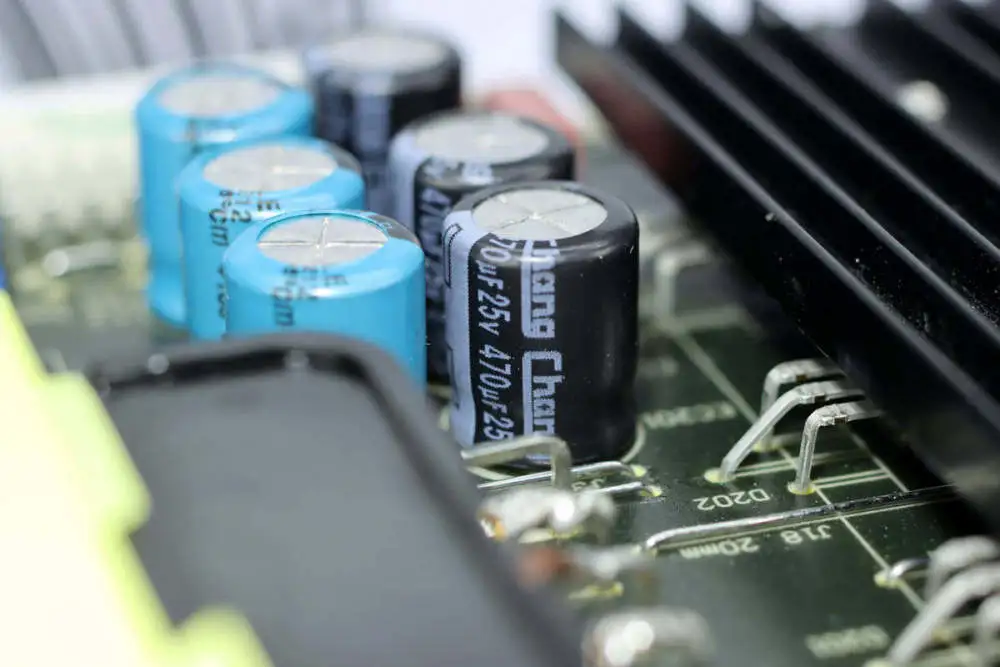

12V输出对应的滤波电容也来自华为，规格为470μF25V，三个并联。

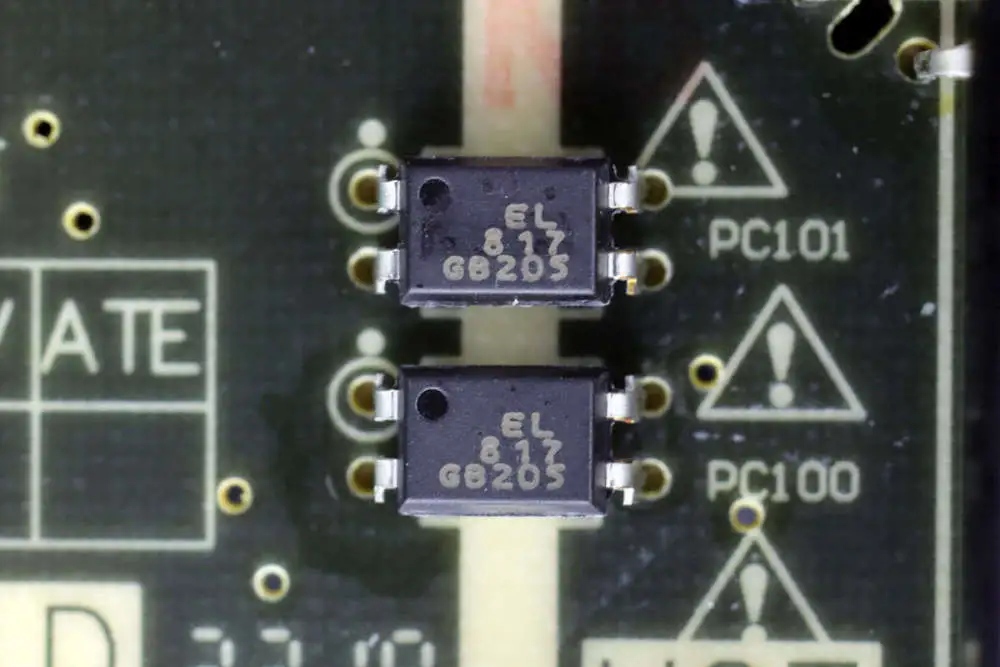

EL817光电耦合器用于输出电压反馈。
在电源PCB低压侧焊一个MOS管，控制24V输出。

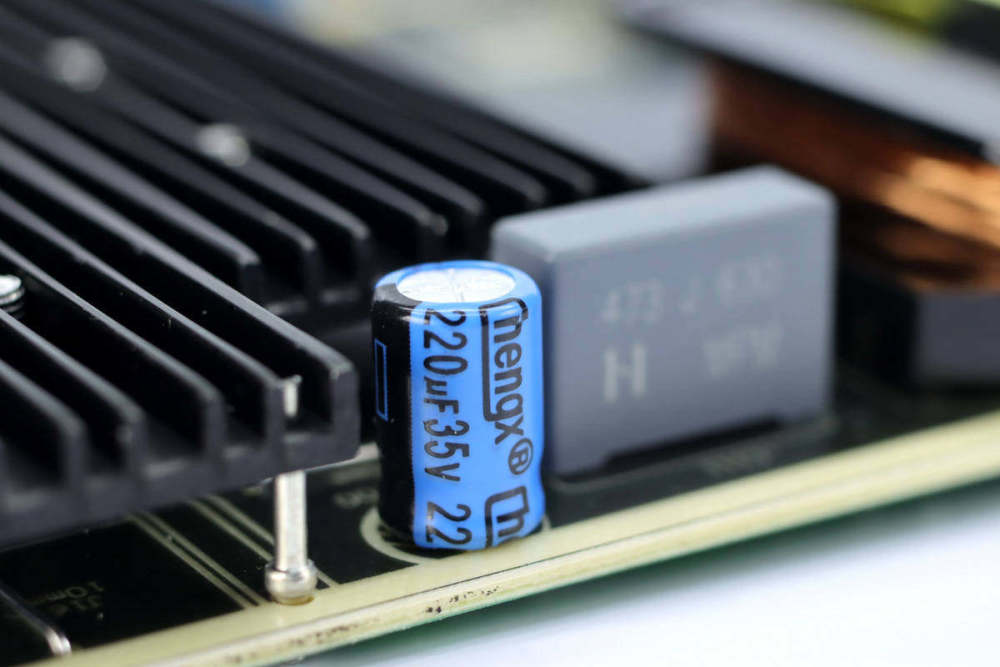

主控芯片供电的电解电容来自诚兴，规格为220μF 35V。

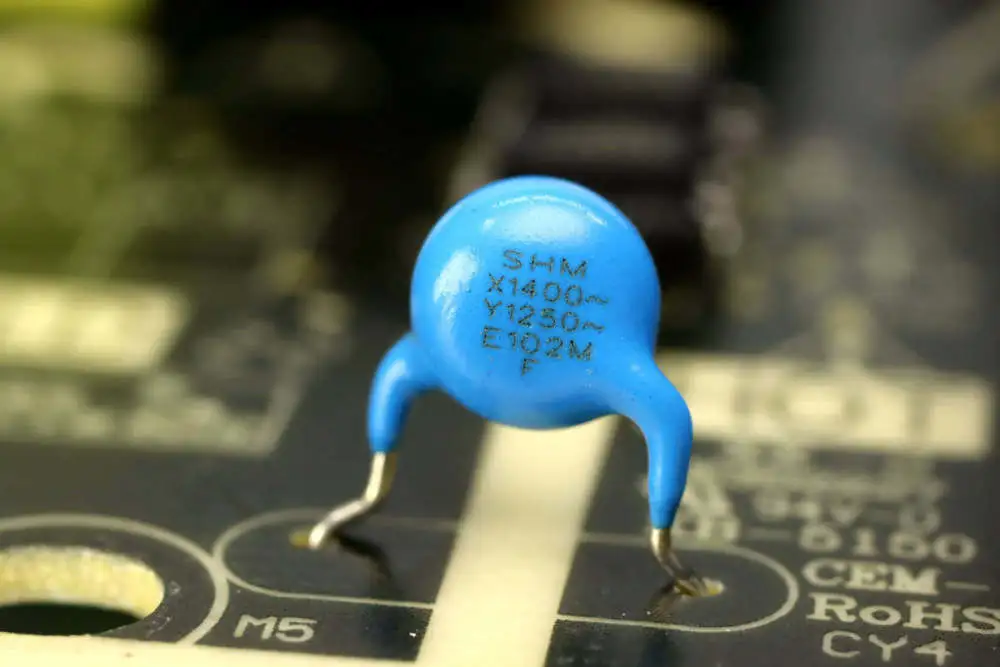

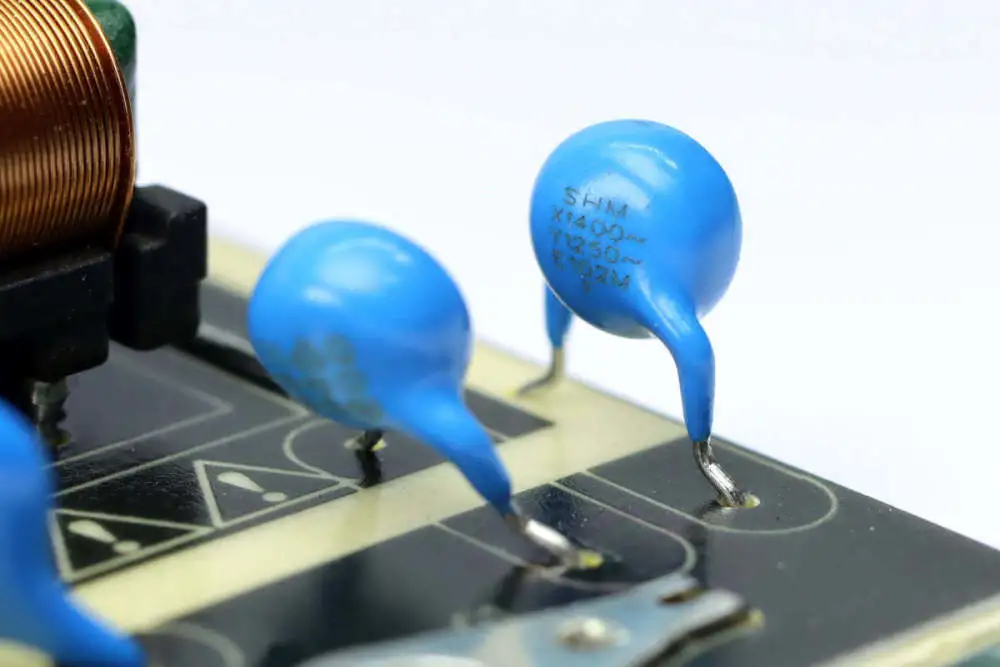

蓝色 Y 电容的特写。
蓝色 Y 电容的特写。
接下来是显示器的主控板分析，其中电源板向主控板输出功率，主控板执行背光升压、PD快充输出、信号处理等功能。
显示器主控板的左上角和左侧是背光升压电路。电路板上大面积的过孔加强了散热。右上角的合金电感用于PD输出降压。顶部白色接口为电源输入接口，右侧为屏幕排线接口。屏线接口下方是主控芯片。底部依次是3.5mm音频接口、USB3.0接口、HDMI接口、DP接口和USB-C接口。

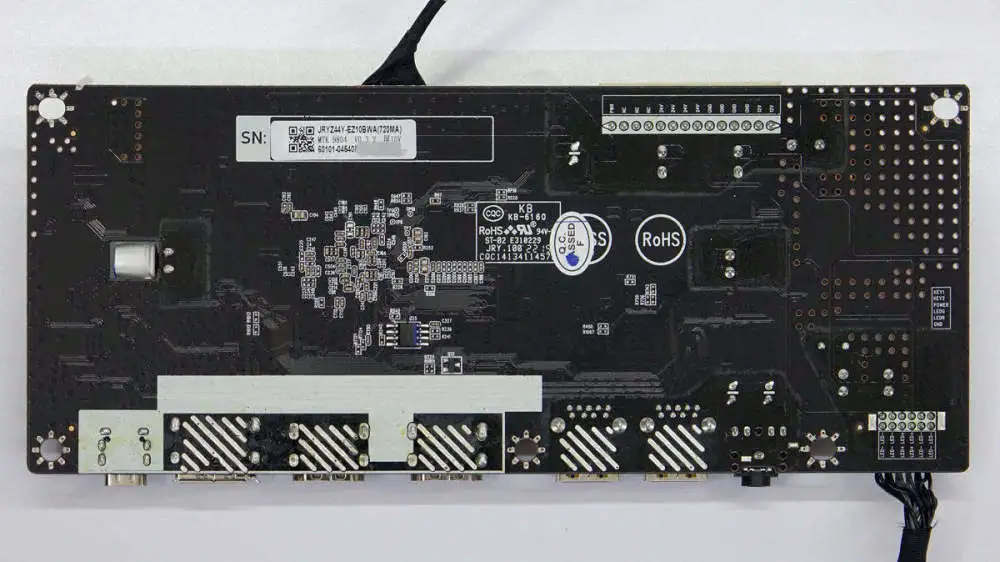

主控板背面焊接了一块内存，左侧焊接了一颗固态电容，以减少厚度。

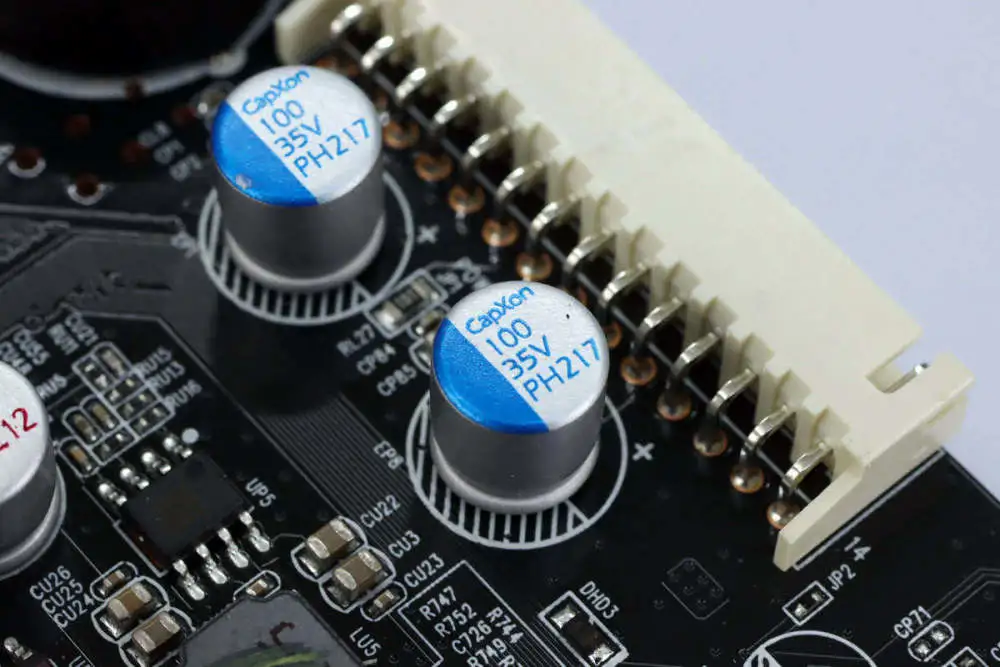

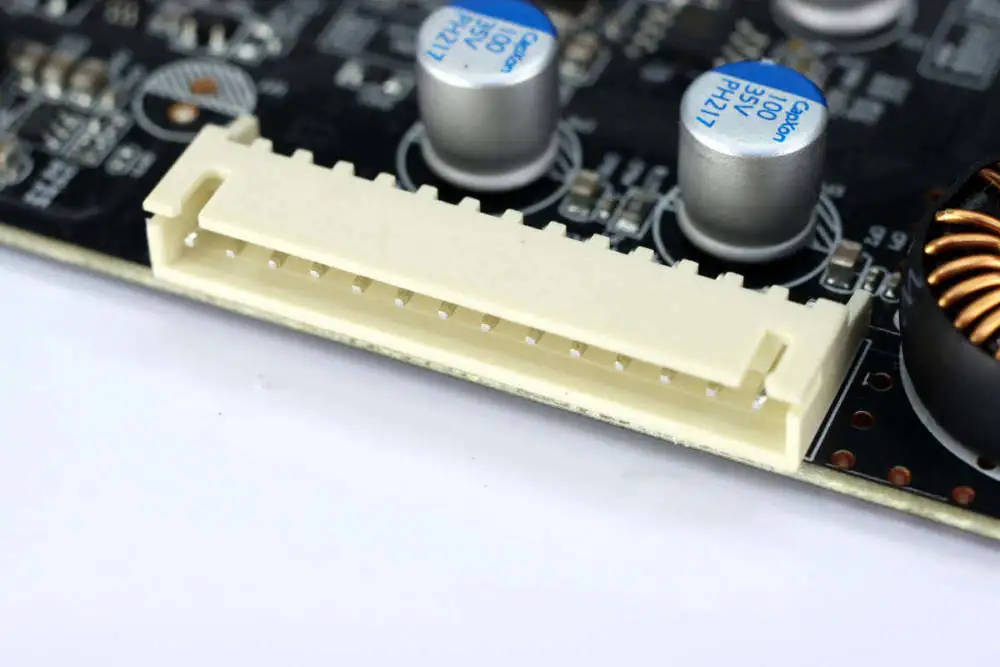

电源输入接口特写，焊接两颗固态电容进行滤波。
固态电容来自丰斌，PH系列固态电容，规格为100μF 35V。
背光升压电感特写，用漆包线缠绕在磁环上，并用热缩管绝缘。

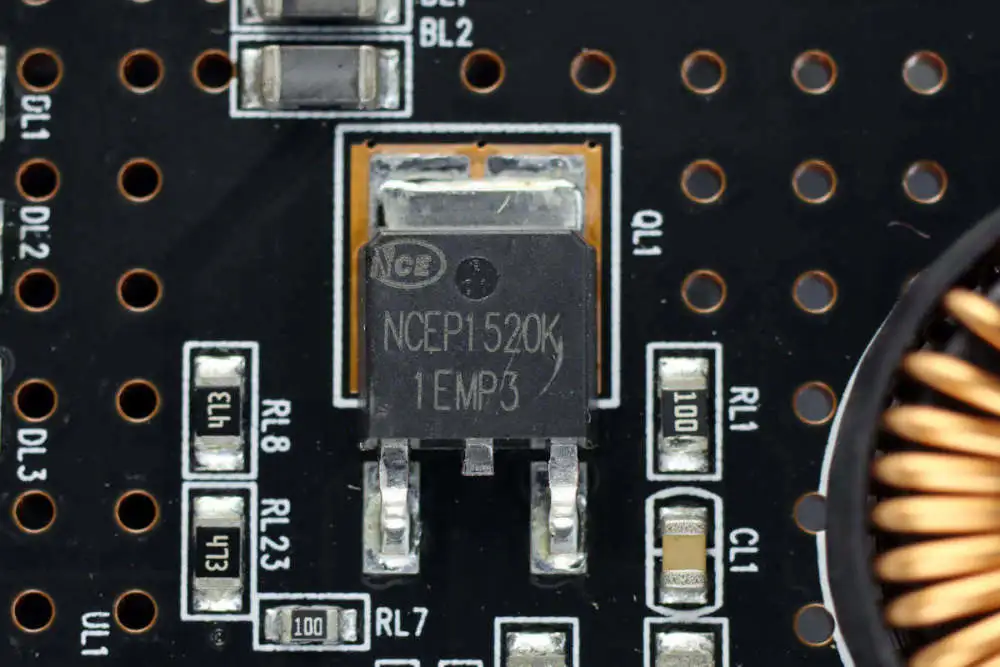

升压开关管来自新电源，型号为NMOS管，耐压150V，导通电阻59mΩ，TO252封装。
背光输出滤波采用两颗丰宾电解电容，规格为33μF 100V。电容后面是一个整流二极管，通过大面积过孔散热。

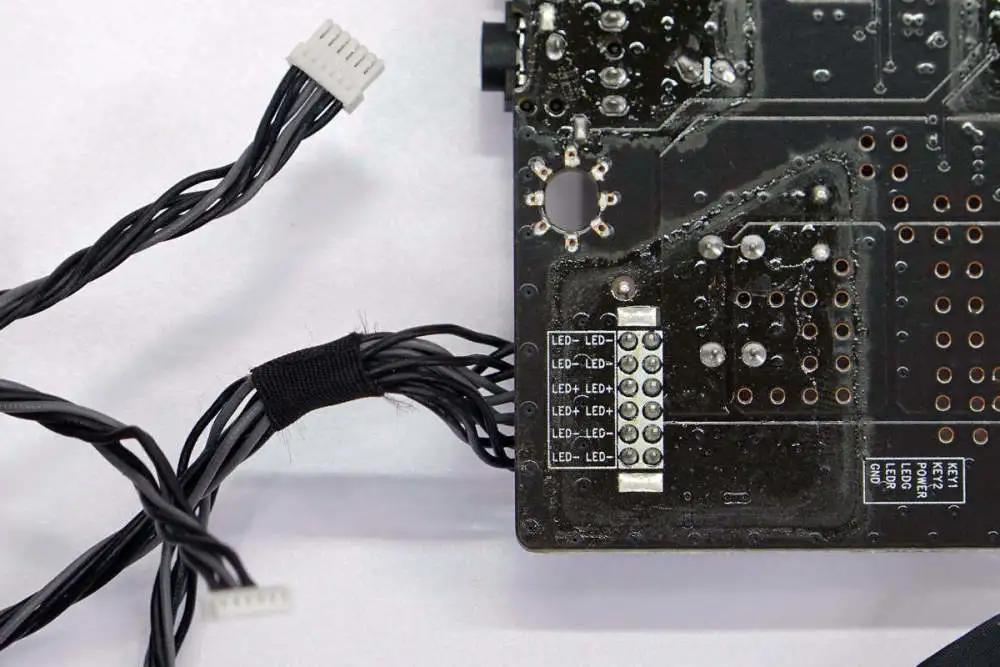

背光输出接口，标有正负输出。

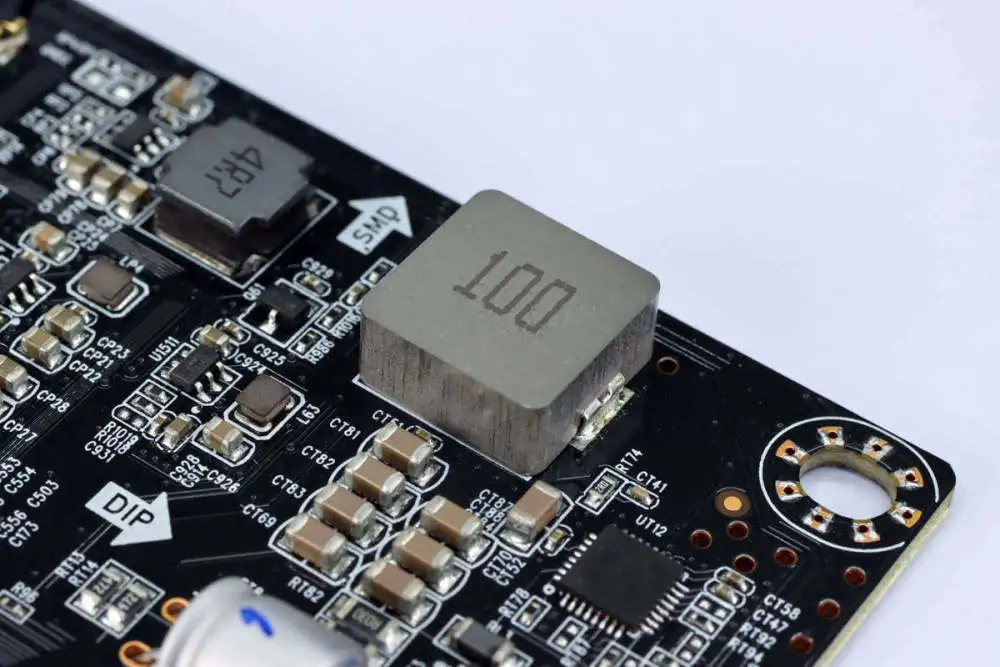

另一路24V输入通过降压电路降压，实现65W PD快充输出。10μH合金电感用于与降压转换器一起降压。

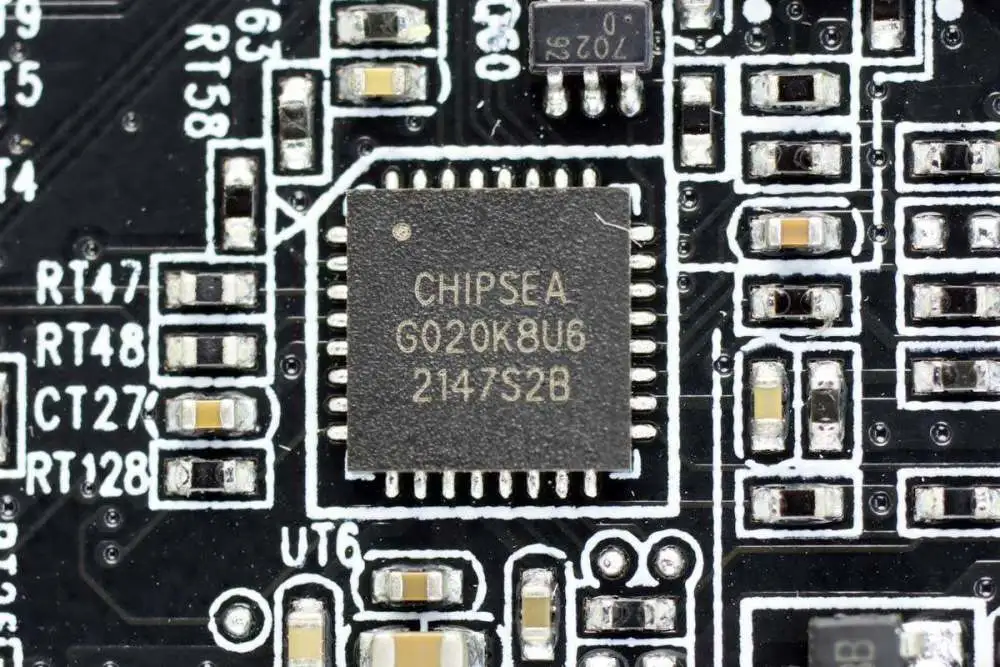

USB PD协议芯片来自芯海科技。该型号是芯海科技推出的支持USB-C和PD3.0的USB-C控制器。该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。
芯海内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持广泛的工控应用和高性能处理场景，提供QFN24和QFN32封装。用于Redmi本次展示的USB PD协议功能，采用QFN32封装形式。
充电头网了解到，芯海科技的产品还获得了闪速100W超级移动电源、绿盟MFi认证双向快充移动电源、宇博300W便携储能电源、正拓100W两用way快充移动电源Pro、60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源等数十款产品。
输出滤波电容为丰斌PH系列固态电容，规格为100μF 35V。

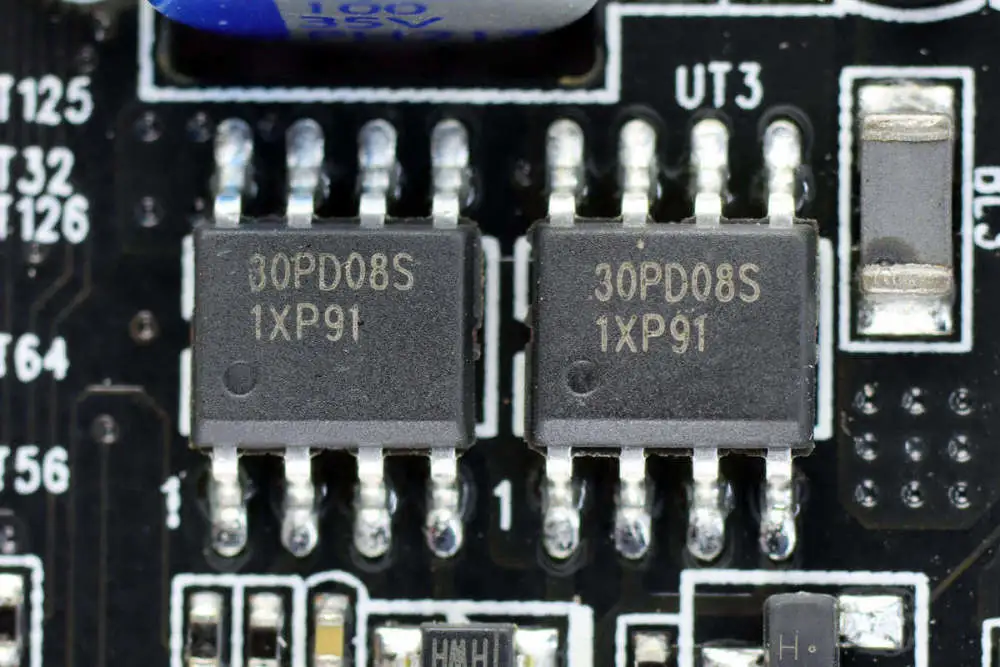

两个MOS管来自新清洁能源。型号为双PMOS管，耐压30V，导通电阻16mΩ。它采用 SOP8 封装。
显示器的主控芯片来自MSTAR半导体，型号，支架或屏幕。集成2个DP1.4和2个HDMI2.0输入接口，支持立体声音频输出。

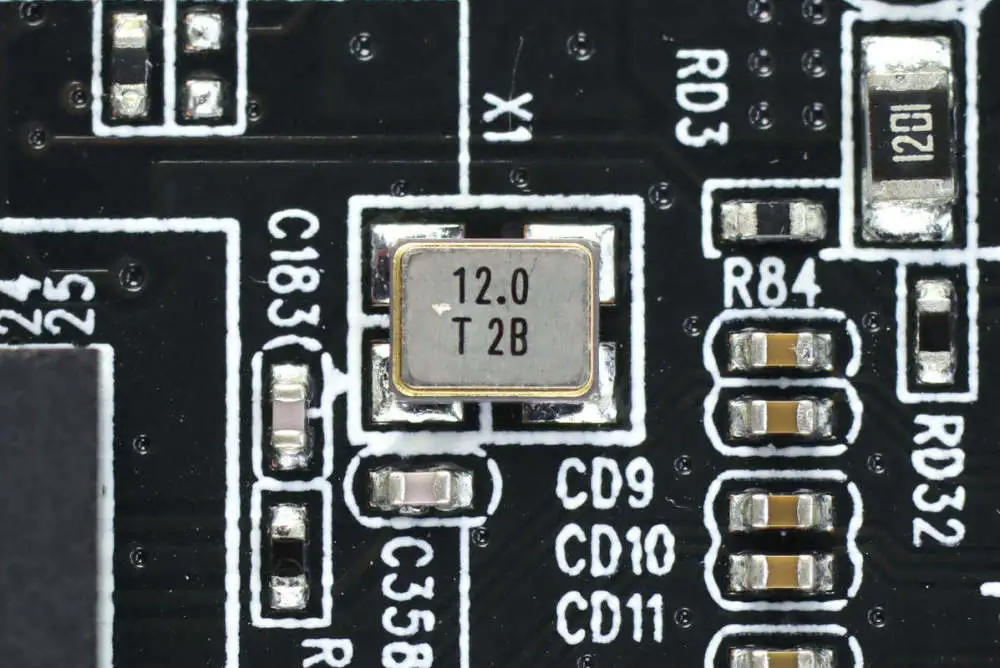

外部 12.0MHz 时钟晶振。

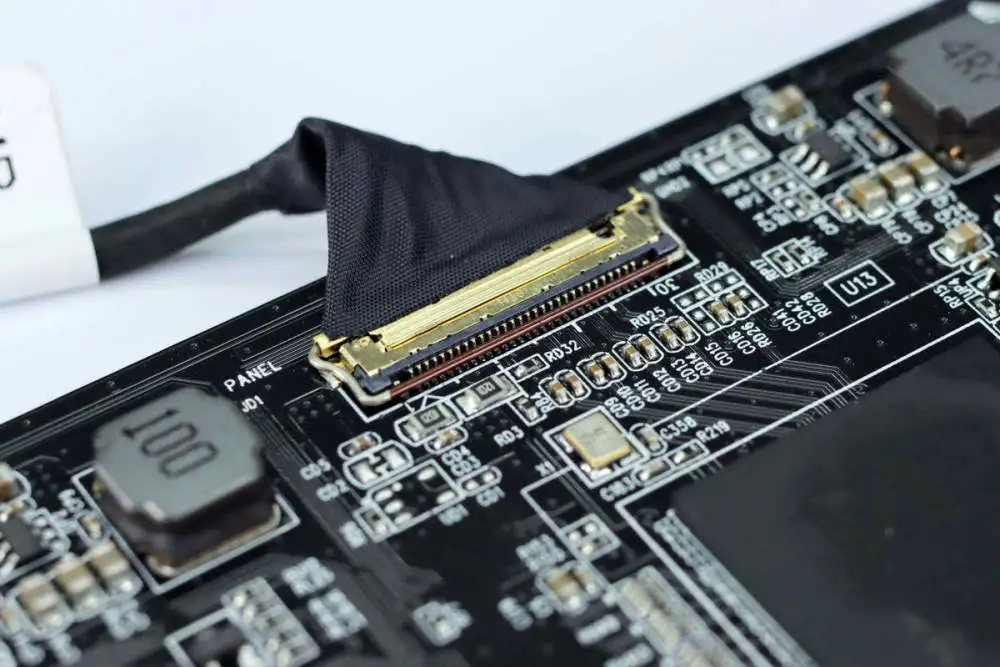

连接屏幕的排线接口。

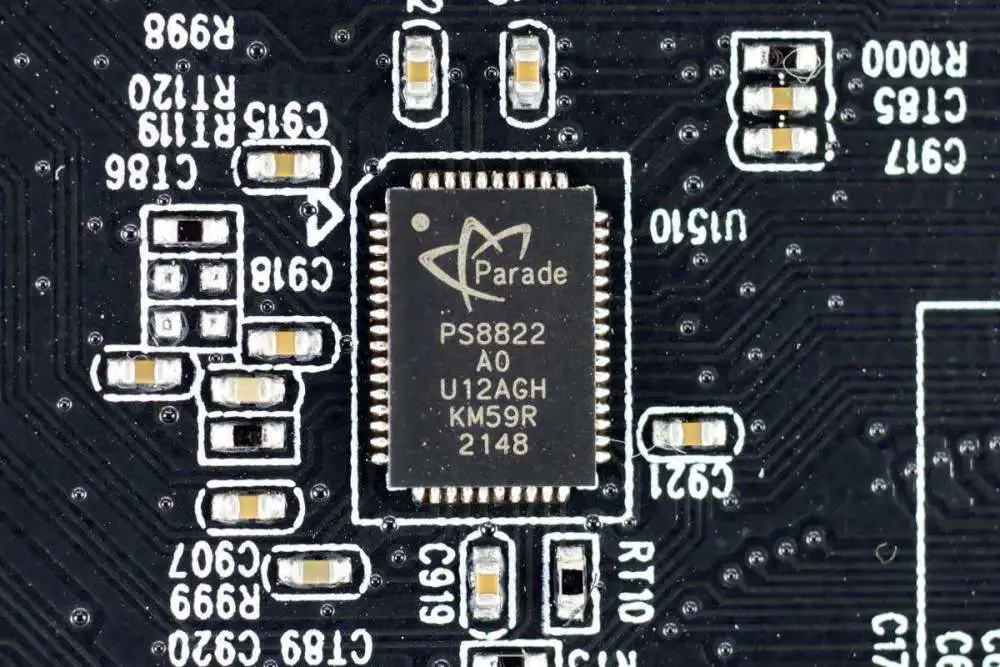

USB/DP 信号开关，用于在 DP Alt Mode 交替模式下输出 DP 视频信号和 USB 连接。

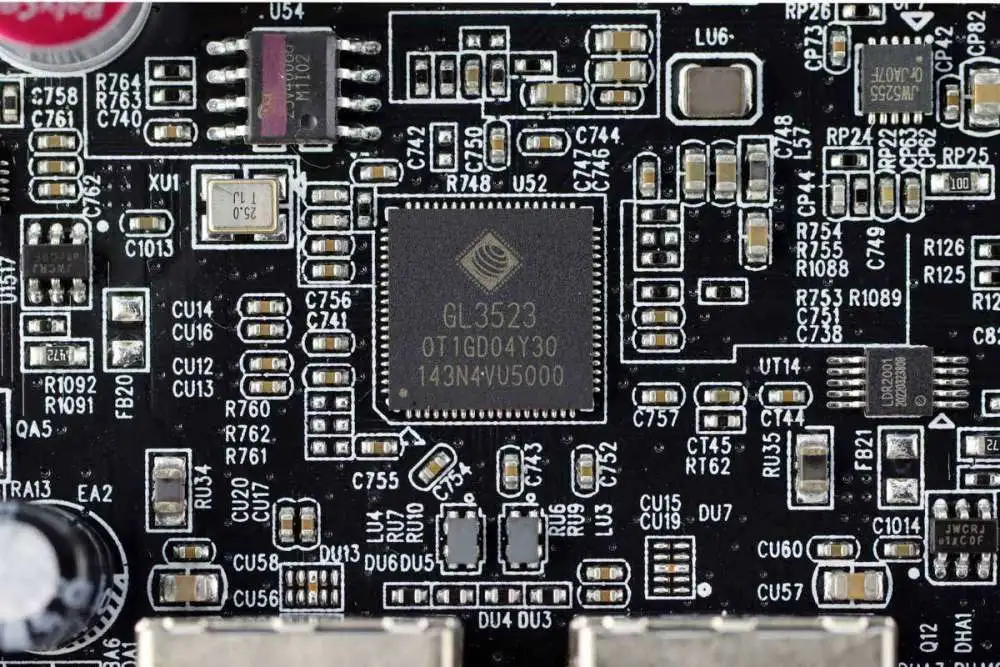

USB集线器芯片来自，型号为四口集线器芯片，用于两个USB-A接口连接外设。

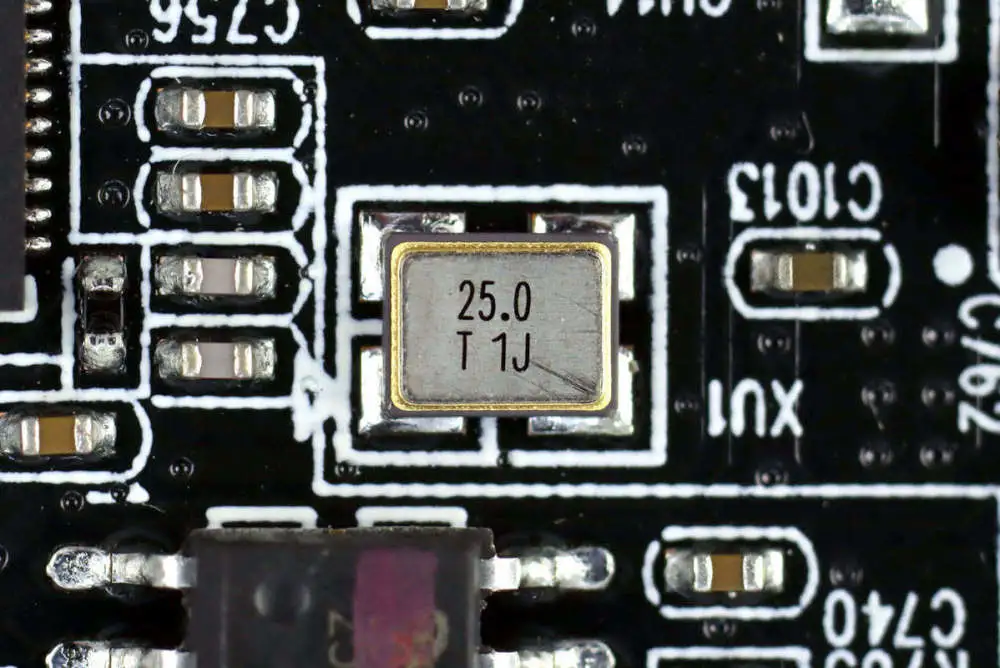

外部芯片晶振，25.0MHz。
外部存储器特写。

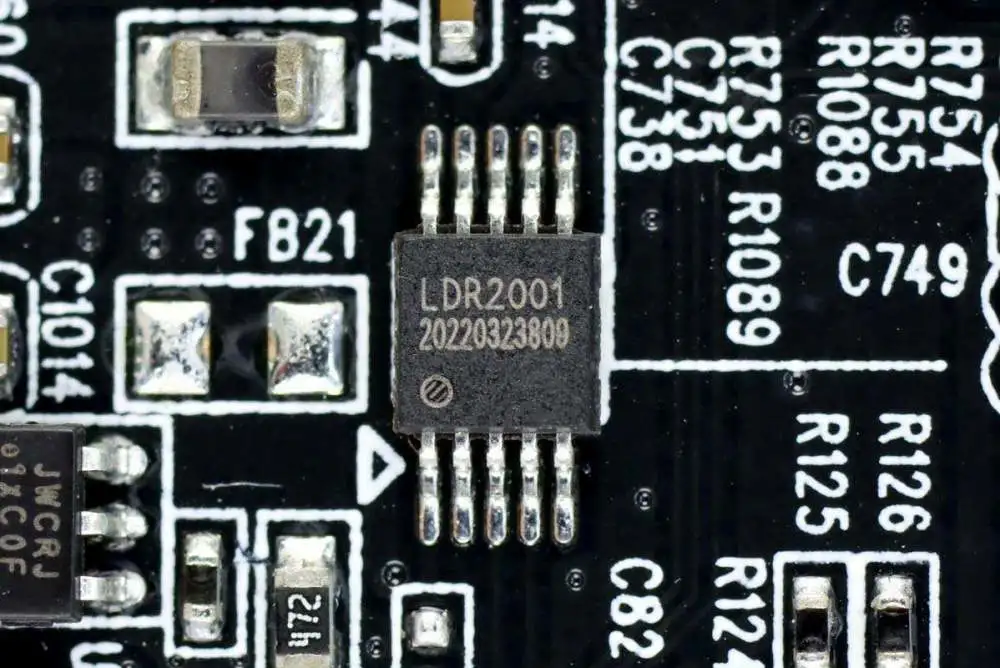

Ledry用于USB转串口和功能。用于显示计算机上受限或不支持的功能等功能。

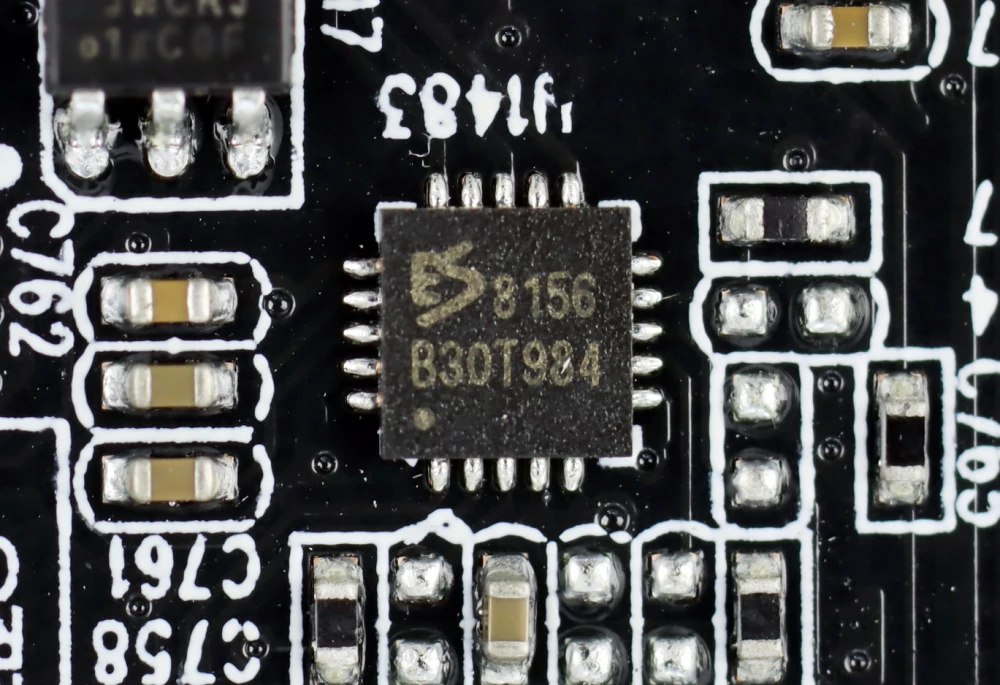

DAC芯片来自顺鑫，型号为内置耳机放大器的高性能24位DAC，用于显示器自带的3.5mm耳机驱动。

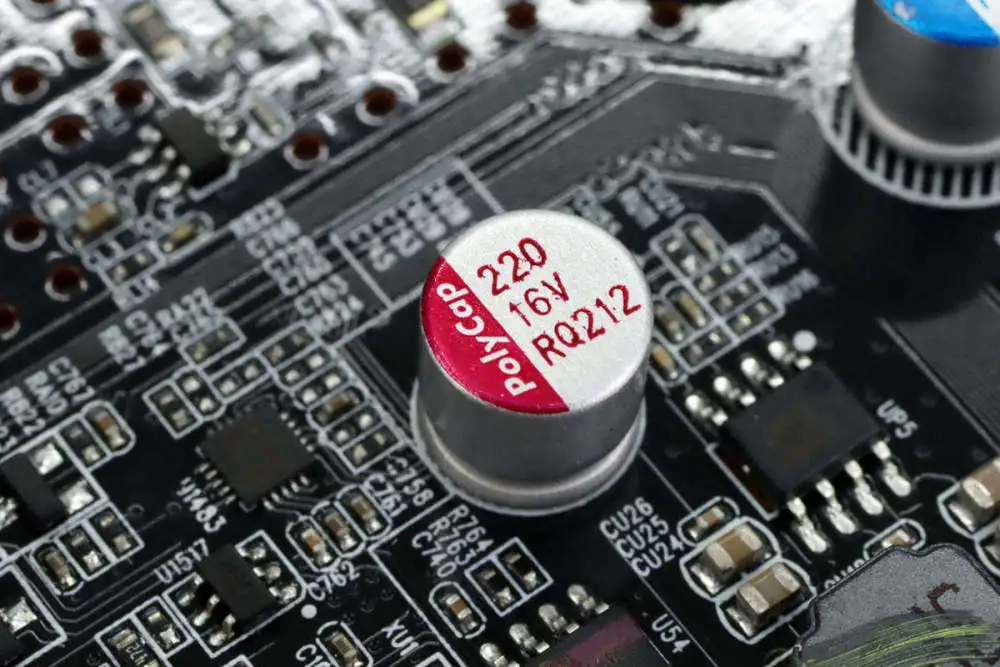

滤波电容来自，RQ系列直插式固态电容，耐热125℃，规格220μF 16V。
据充电头网拆解，百瑞凯的产品广泛应用于充电器、车充、无线充电器、移动电源、储能电源等领域，已被OPPO、vivo、小米、荣耀、采用三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品，产品得到市场高度认可。
降压转换器来自天宇科技。该模型是一个同步降压转换器，18V输入和输出电流5.5A。内置降压MOS管，采用ESOP8封装。

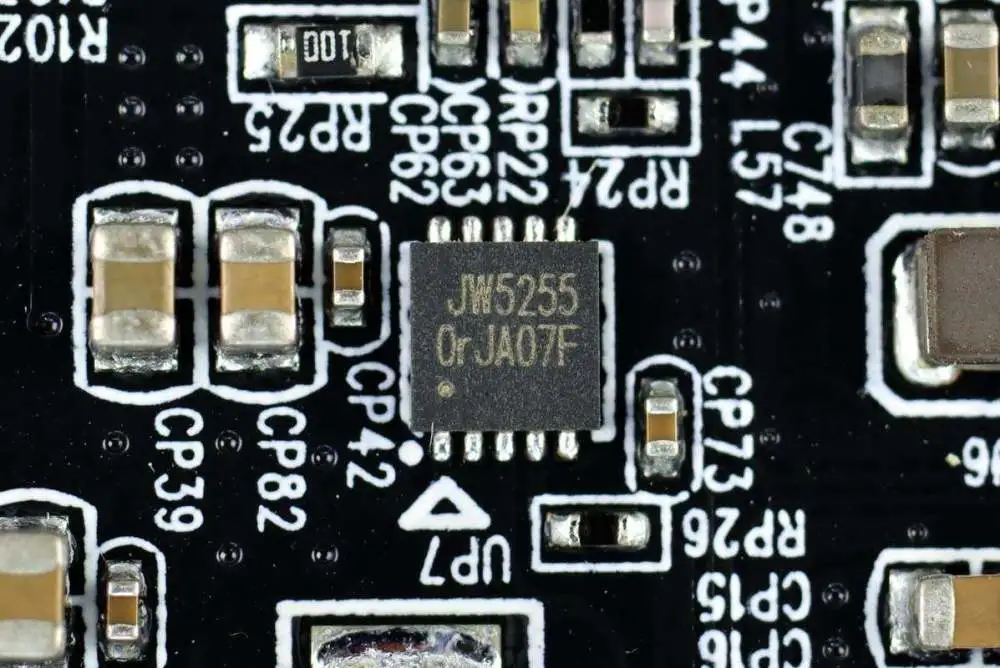

的降压转换器，型号。

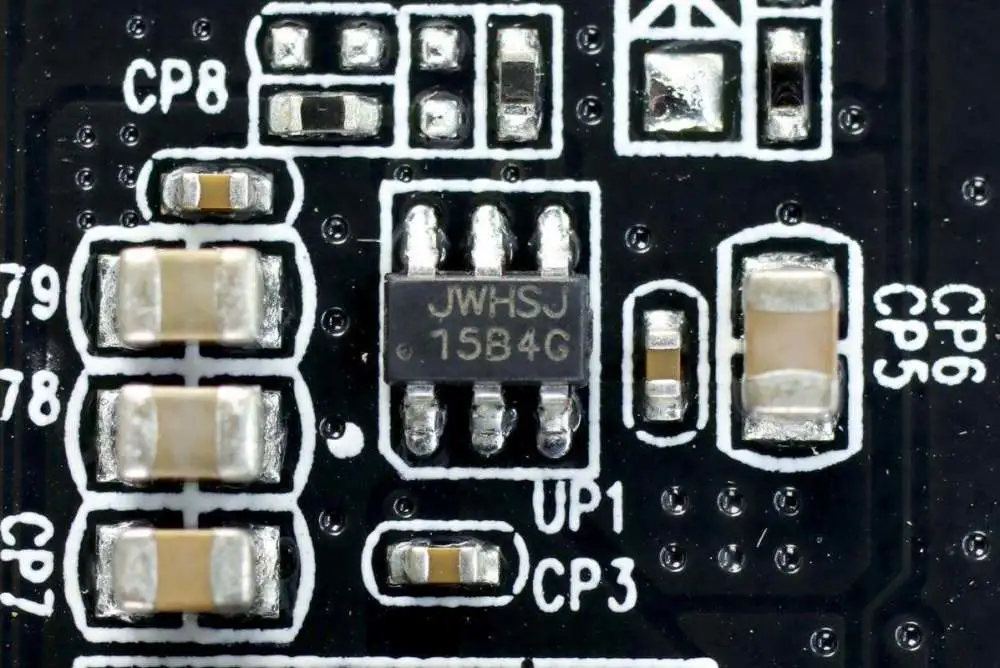

丝网印刷JWHSJ的IC。
JWM3L丝印IC。
最后我们来看看屏幕驱动板上的芯片。
背光电缆通过小板适配器连接。
驰创北四运放。
驱动板的另一侧也有一个。
丝印i7991的7bit缓冲芯片。

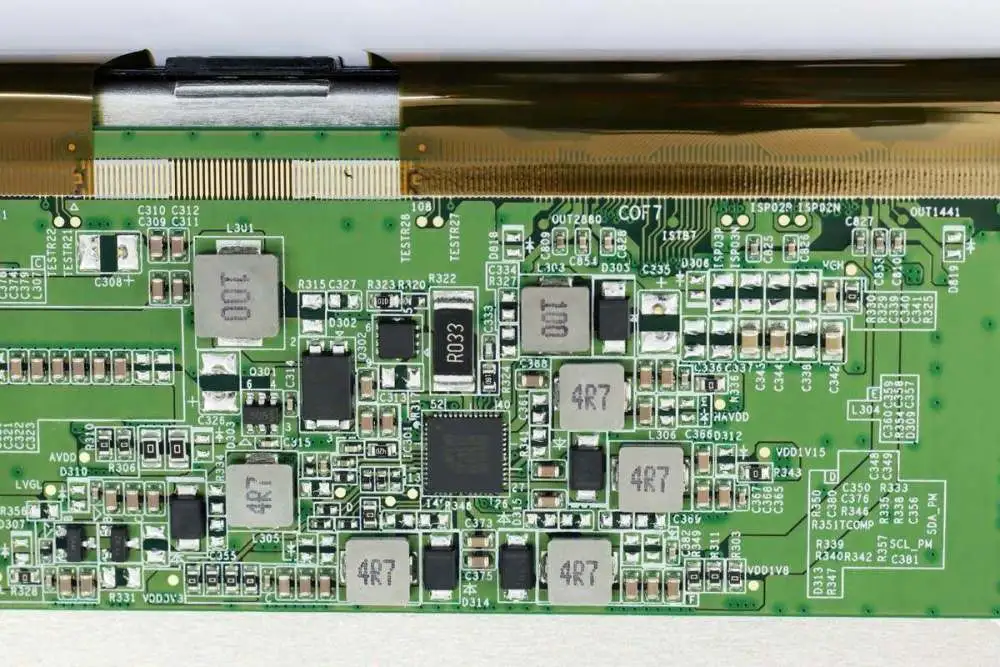

屏幕上有一块电源芯片，外围有很多电感和电容，负责给屏幕供电。

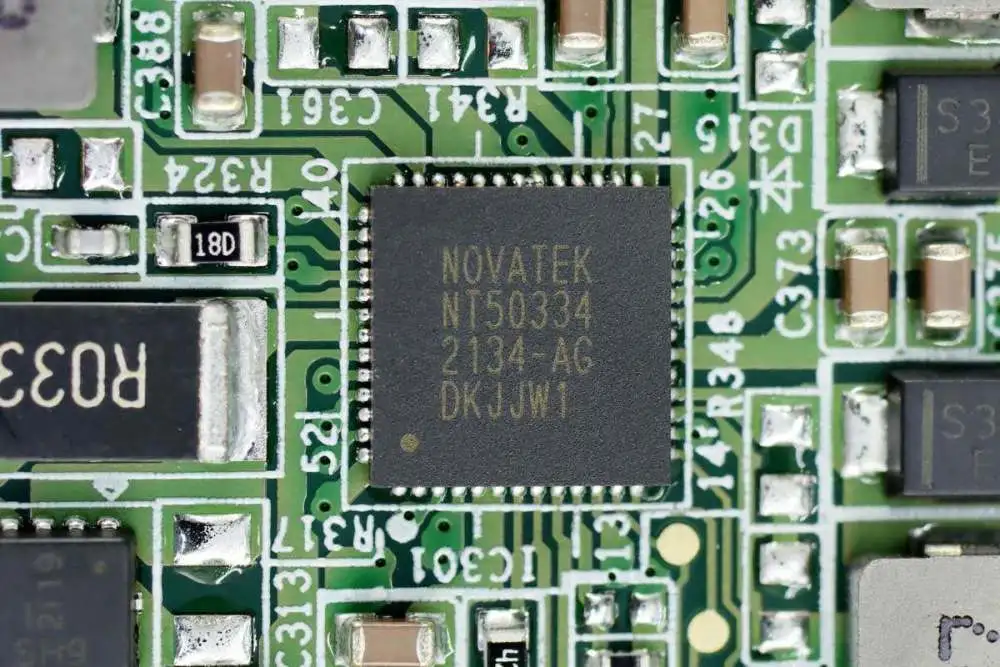

电源芯片来自联咏，型号。

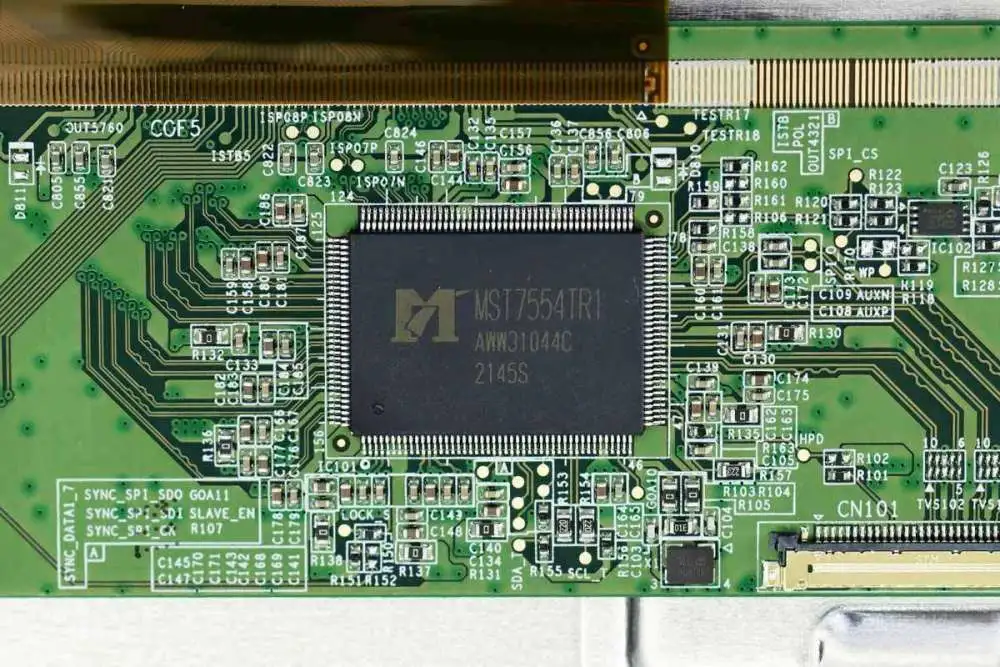

显示驱动芯片来自MSTAR，型号。

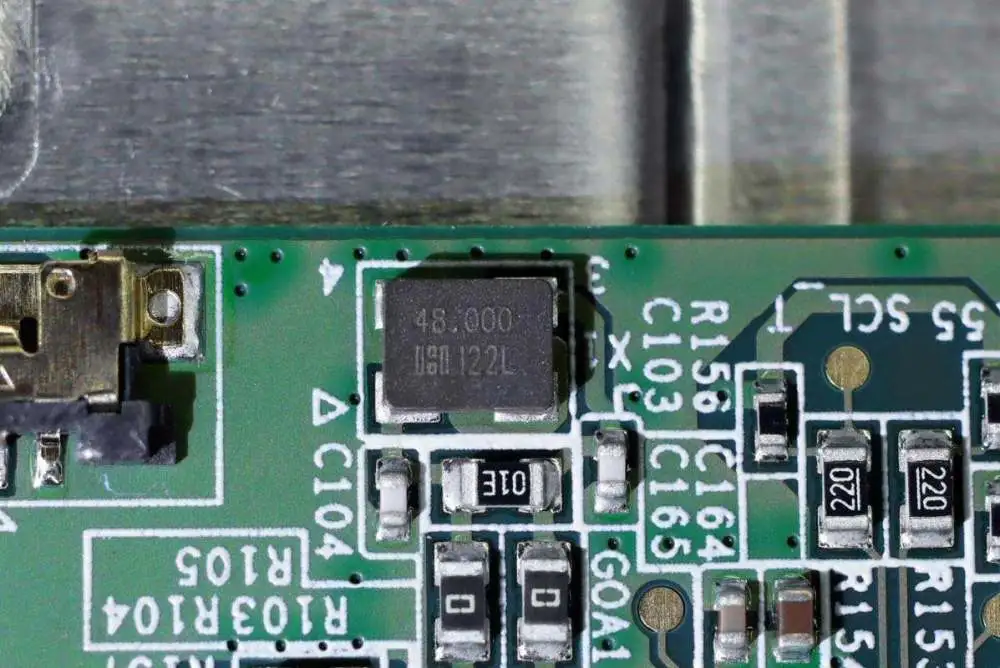

外部 48. 时钟晶振。

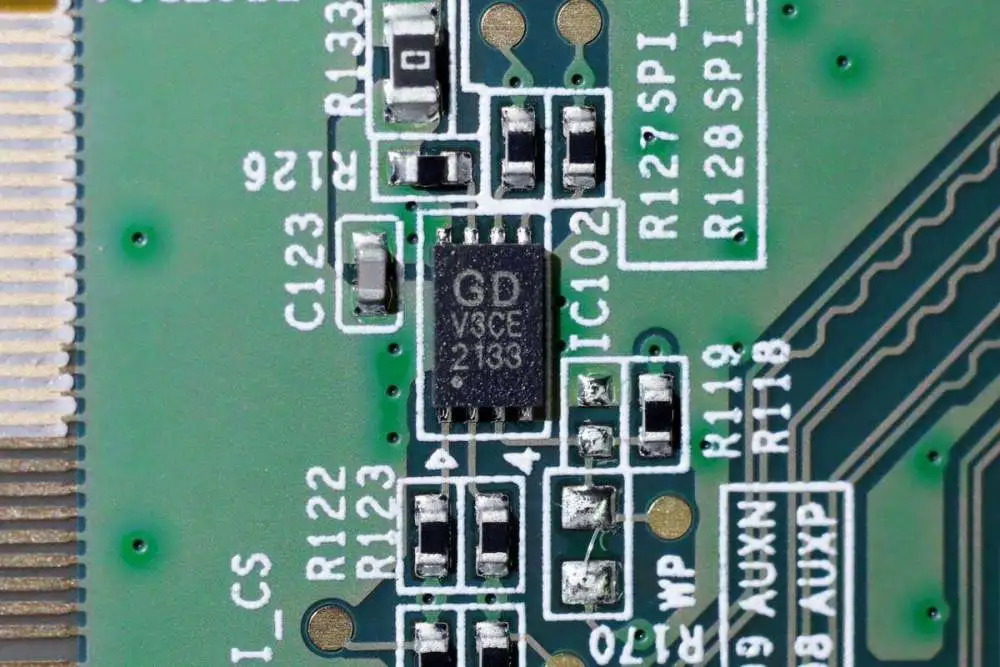

兆易创新的内存用于存储屏幕信息。

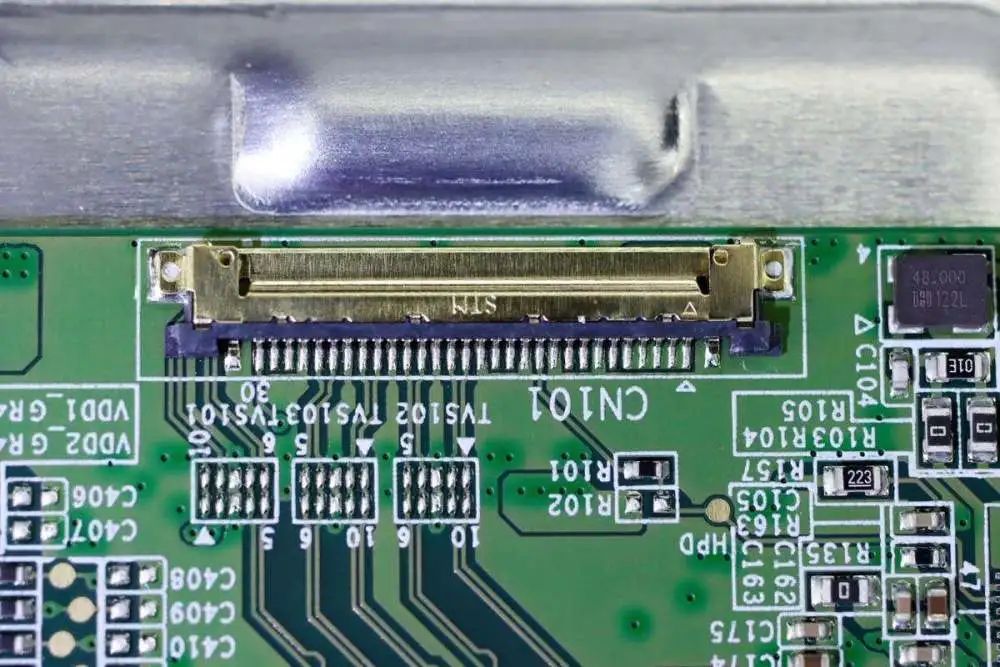

屏线接口特写。
全部拆解清单，来张全家福。
充电头网拆解总结
这款红米推出的27英寸4K显示器支持两路HDMI输入、一根DP输入，还支持USB-C视频输入和充电输出。不仅可以连接桌面办公使用，还可以直接连接笔记本。USB-A接口可以扩展笔记本的USB-A接口，可用于外设的数据传输和连接，使用起来非常方便。
充电头网通过拆解了解到，这款显示器由液晶屏、电源模块和主控板组成。屏幕来自京东方-N50屏，内置电源模块来自东莞奥园电子，电源模块采用PFC+LLC结构，输出功率160W，支持12V和24V输出。显示屏的USB-PD快充功能集成在主控板上，采用芯海科技协议芯片实现快充、数据传输和投屏功能。
这是国产PD快充芯片首次出现在显示器上。可以看出，不仅是充电器、充电宝等常见配件，国内的快充厂商也在慢慢进入显示市场。作为在PD领域深耕多年的国内厂商，芯海凭借多年的技术积累，率先代表国内PD厂商进入显示领域，为这个市场提供了丰富的产品。
显示器内部显示方案来自MSTARled控制器，屏幕上的驱动芯片也来自MSTAR。内置 hub芯片用于接口扩展，cis-core DAC用于音频输出。显示器内部用料均为行业大厂，整体做工精良，模块化设计便于组装，有助于降低成本。
