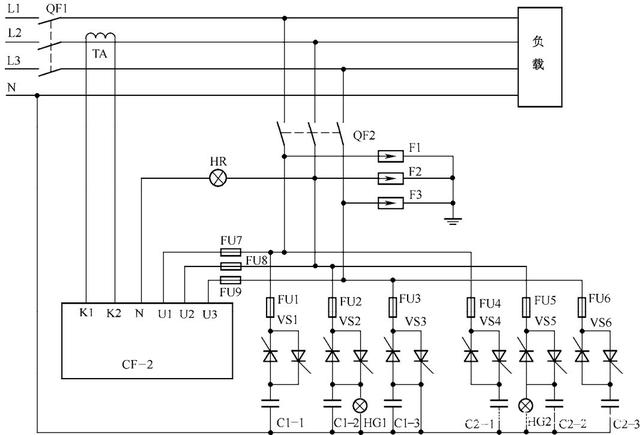

低压无功自动补偿电路如图13-12所示。

图13-12 低压无功自动补偿电路

电路的工作原理

低压无功补偿装置按220V单相电源电压允许偏差为额定电压的+7%至-10%的标准设计。然后设备自动检测、比较、判断并发出指令信号。具体工作流程如下。

当电网电压低于198V时

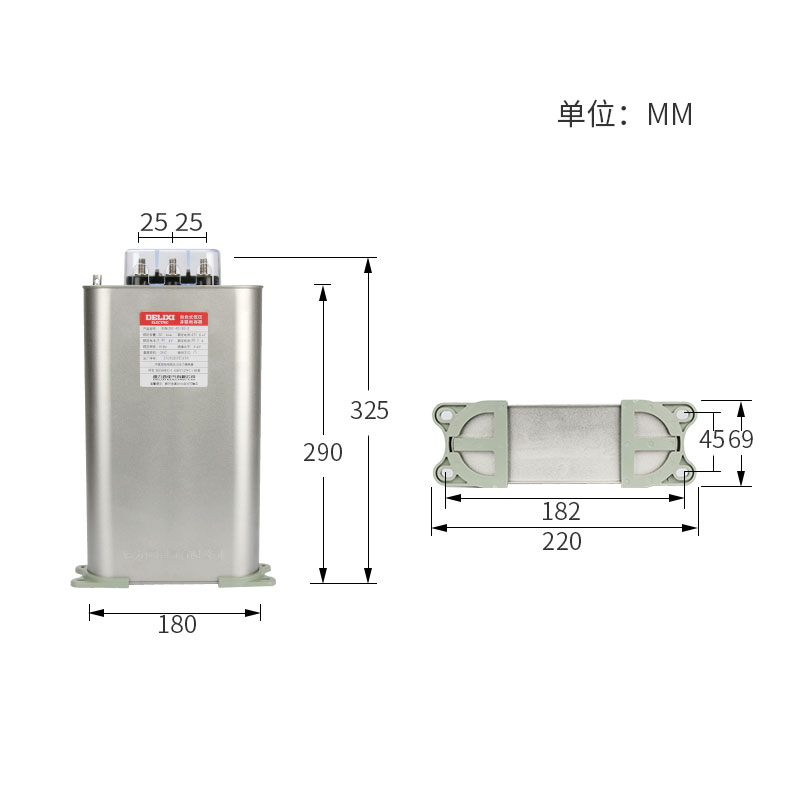

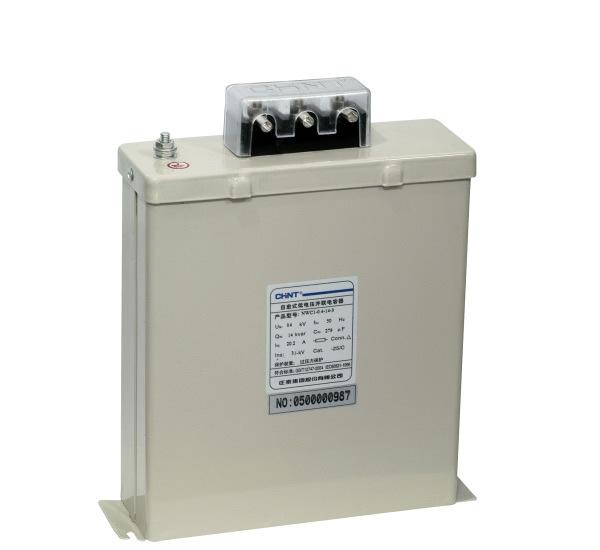

当电网电压低于220V×(1-10%)时，由延时触发器发出电容输入信号，将该信号引入触发电路进行检测，将触发信号输出到第一组晶闸管VS1、@ >VS2、VS3，使其触发导通，电容器组C1-1至C1-3投入运行。若电压仍低于198V，控制器将发出输入信号，该信号引入触发电路，检测后触发信号输出至第二组可控硅VS4、 VS5、VS6，使它们触发导通，然后将电容器组C2-1至C2-3并入电网。

电网电压大于198V小于205V时

当电网电压在 198~205V 范围内时，控制器会将电网无功功率与设定的无功功率输入阈值进行比较。延时后控制器只发送输入信号，不发送截止信号，因此电容器组只投入运行，不截止，有效避免了电容器的振荡投切。

电网电压大于205V小于228V时

当电网电压为205~228V时，控制器会将电网无功功率与设定的无功功率输入阈值和截止阈值进行比较。如果无功功率大于关断阈值，控制器延时后发出输出电路关断信号低压无功补偿，相关电容器组投入运行；反之，如果电网无功功率小于关断阈值，则“按先入先关，先关”延时一段时间后，控制器会发出信号，关断某个输出电路，然后相关的电容器组将退出电网。

电网电压大于228V小于235V时

控制器将电网的无功功率与设置的无功功率截止阈值进行比较，然后根据比较结果发出切断信号，但不发出合闸信号。因此，电容器组被切断和操作，从而有效地避免了电容器的振荡合闸。

当电网电压大于235V时

当电网电压为220V×(1+7%)时，控制器会延时发出一个输出电路的切断信号，然后相关的电容器组将退出电网，直到所有的电容器被撤出。

通过这种方式，控制器不断检测电网上的无功电压和无功功率，并发出信号以打开或关闭电容器组。该循环使无功补偿装置在低压电网中保持良好的运行状态，充分发挥补偿装置的作用。

注意事项

避雷器不是无功补偿电路的元件低压无功补偿，但它可以对无功补偿电路和负载电路实施外部过压保护。避雷器类型为 FYS-0.22。图中只给出了一个功率指标HR。其实每个阶段都有一个，型号是AD11-22。
